1. MINERIA
GENERAL
EXPLOTACIÓN DE
MINAS

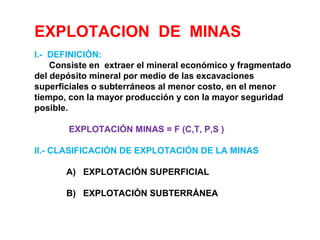

3. EXPLOTACION DE MINAS
I.- DEFINICIÓN:
Consiste en extraer el mineral económico y fragmentado
del depósito mineral por medio de las excavaciones
superficiales o subterráneos al menor costo, en el menor
tiempo, con la mayor producción y con la mayor seguridad
posible.
EXPLOTACIÓN MINAS = F (C,T, P,S )
II.- CLASIFICACIÓN DE EXPLOTACIÓN DE LA MINAS
A) EXPLOTACIÓN SUPERFICIAL
B) EXPLOTACIÓN SUBTERRÁNEA

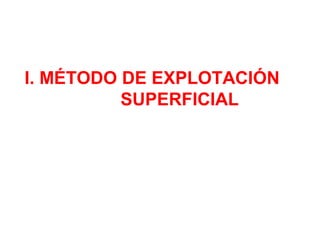

4. I. MÉTODO DE EXPLOTACIÓN
SUPERFICIAL

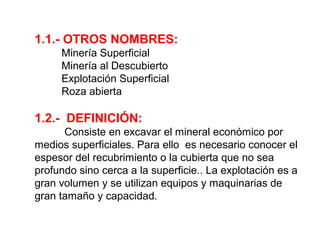

5. 1.1.- OTROS NOMBRES:
Minería Superficial
Minería al Descubierto
Explotación Superficial
Roza abierta
1.2.- DEFINICIÓN:
Consiste en excavar el mineral económico por
medios superficiales. Para ello es necesario conocer el
espesor del recubrimiento o la cubierta que no sea
profundo sino cerca a la superficie.. La explotación es a
gran volumen y se utilizan equipos y maquinarias de
gran tamaño y capacidad.

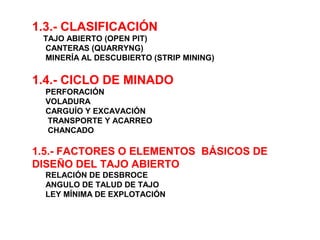

6. 1.3.- CLASIFICACIÓN
TAJO ABIERTO (OPEN PIT)
CANTERAS (QUARRYNG)
MINERÍA AL DESCUBIERTO (STRIP MINING)

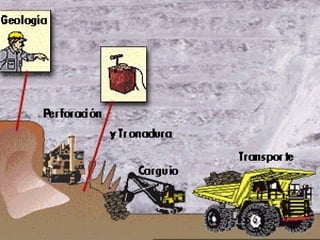

1.4.- CICLO DE MINADO
PERFORACIÓN

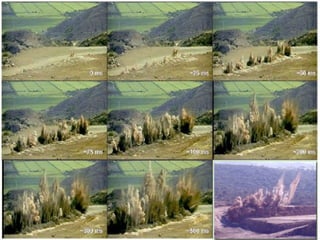

VOLADURA
CARGUÍO Y EXCAVACIÓN
TRANSPORTE Y ACARREO
CHANCADO
1.5.- FACTORES O ELEMENTOS BÁSICOS DE
DISEÑO DEL TAJO ABIERTO
RELACIÓN DE DESBROCE
ANGULO DE TALUD DE TAJO
LEY MÍNIMA DE EXPLOTACIÓN

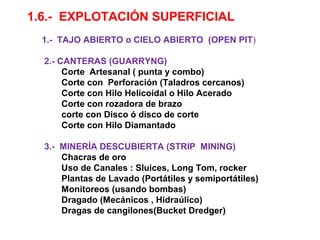

7. 1.6.- EXPLOTACIÓN SUPERFICIAL
1.- TAJO ABIERTO o CIELO ABIERTO (OPEN PIT)
2.- CANTERAS (GUARRYNG)
Corte Artesanal ( punta y combo)
Corte con Perforación (Taladros cercanos)
Corte con Hilo Helicoidal o Hilo Acerado
Corte con rozadora de brazo
corte con Disco ó disco de corte
Corte con Hilo Diamantado
3.- MINERÍA DESCUBIERTA (STRIP MINING)
Chacras de oro
Uso de Canales : Sluices, Long Tom, rocker
Plantas de Lavado (Portátiles y semiportátiles)
Monitoreos (usando bombas)
Dragado (Mecánicos , Hidraúlico)
Dragas de cangilones(Bucket Dredger)

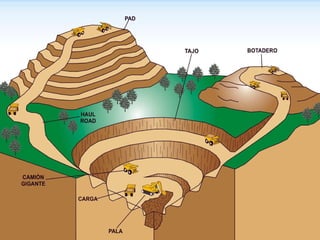

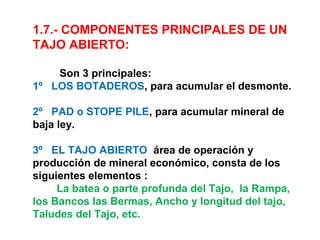

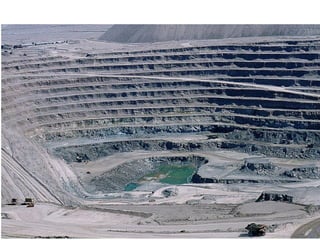

8. 1.7.- COMPONENTES PRINCIPALES DE UN
TAJO ABIERTO:
Son 3 principales:
1º LOS BOTADEROS, para acumular el desmonte.
2º PAD o STOPE PILE, para acumular mineral de
baja ley.
3º EL TAJO ABIERTO área de operación y
producción de mineral económico, consta de los
siguientes elementos :
La batea o parte profunda del Tajo, la Rampa,
los Bancos las Bermas, Ancho y longitud del tajo,
Taludes del Tajo, etc.

9. 1.8. ELEMENTOS DE UN BANCO:
Son 6 principales:
1º Cara de Banco (Face)
2º Cresta de Banco
3º Pie de Banco (Toe)
4º Ancho de Banco
5º Altura de Banco
6º Talud de Banco o ángulo de
inclinación del Banco

10. 1.9. EQUIPOS Y MAQUINARIAS EN TAJOS
ABIERTOS:
1.9.1 EQUIPOS Y MAQUINARIAS PRINCIPALES

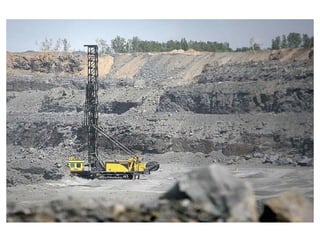

PERFORACIÓN: Perforadoras Rotativas con
brocas tricónica
CARGUÍO : Palas de cable o Mecánicas ,palas
Hidraúlica, Palas electro hidraúlicas.

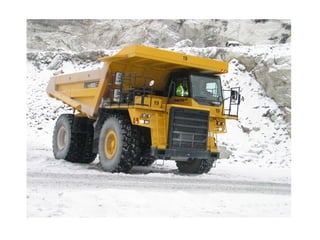

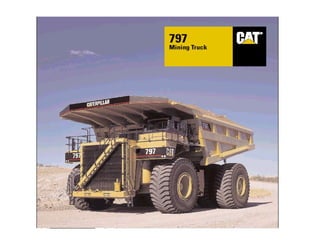

TRANSPORTE: Camiones de gran capacidad,
pueden ser: Camiones a Trolley, Camiones Eléctrico y
Camiones Mecánicos
1.9.2 EQUIPOS AUXILIARES:
Grúas, Tractores, Rodillos, Motoniveladoras,
Compresor, etc.

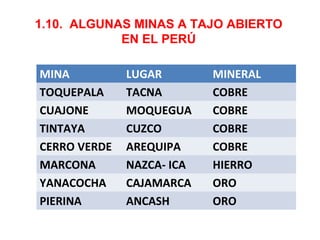

11. 1.10. ALGUNAS MINAS A TAJO ABIERTO
EN EL PERÚ
MINA LUGAR MINERAL
TOQUEPALA TACNA COBRE
CUAJONE MOQUEGUA COBRE
TINTAYA CUZCO COBRE
CERRO VERDE AREQUIPA COBRE
MARCONA NAZCA- ICA HIERRO
YANACOCHA CAJAMARCA ORO
PIERINA ANCASH ORO

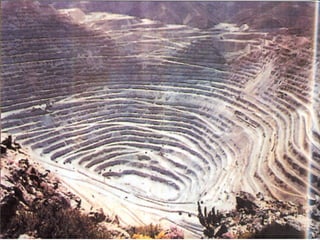

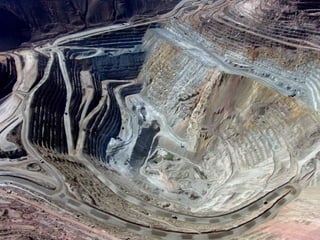

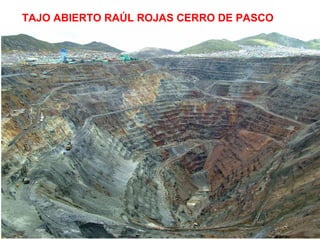

18. TAJO ABIERTO RAÚL ROJAS CERRO DE PASCO

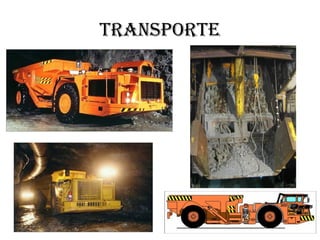

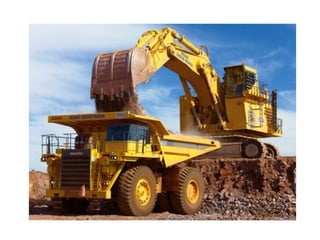

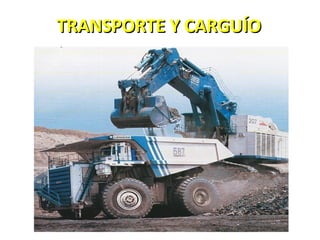

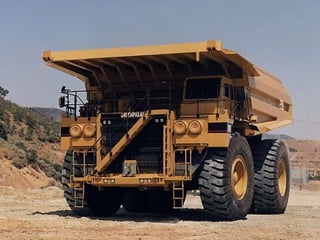

24. TTRRAANNSSPPOORRTTEE YY CCAARRGGUUÍÍOO

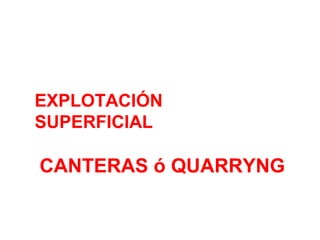

30. EXPLOTACIÓN
SUPERFICIAL
CANTERAS ó QUARRYNG

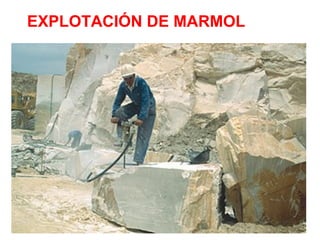

31. EXPLOTACIÓN DE MARMOL

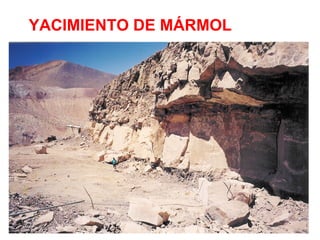

32. YACIMIENTO DE MÁRMOL

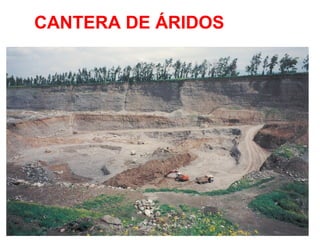

33. CANTERA DE ÁRIDOS

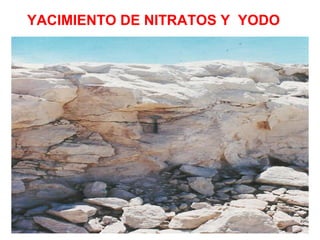

34. YACIMIENTO DE NITRATOS Y YODO

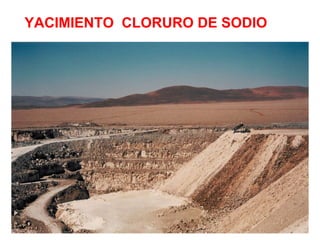

35. YACIMIENTO CLORURO DE SODIO

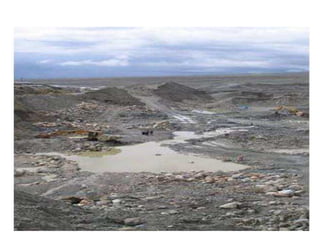

36. EXPLOTACIÓN SUPERFICIAL
PLACERES Y ALUVIALES

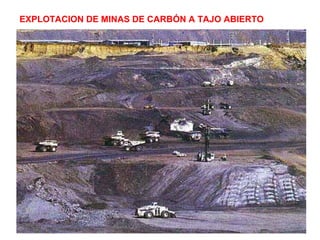

38. EXPLOTACION DE MINAS DE CARBÓN A TAJO ABIERTO

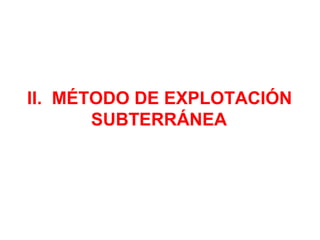

39. II. MÉTODO DE EXPLOTACIÓN
SUBTERRÁNEA

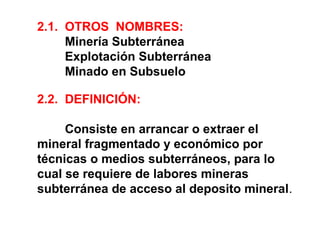

40. 2.1. OTROS NOMBRES:
Minería Subterránea
Explotación Subterránea
Minado en Subsuelo
2.2. DEFINICIÓN:
Consiste en arrancar o extraer el
mineral fragmentado y económico por
técnicas o medios subterráneos, para lo
cual se requiere de labores mineras
subterránea de acceso al deposito mineral.

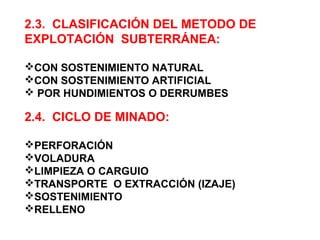

41. 2.3. CLASIFICACIÓN DEL METODO DE
EXPLOTACIÓN SUBTERRÁNEA:
CON SOSTENIMIENTO NATURAL
CON SOSTENIMIENTO ARTIFICIAL
 POR HUNDIMIENTOS O DERRUMBES
2.4. CICLO DE MINADO:
PERFORACIÓN
VOLADURA
LIMPIEZA O CARGUIO
TRANSPORTE O EXTRACCIÓN (IZAJE)
SOSTENIMIENTO
RELLENO

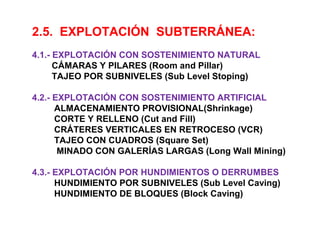

42. 2.5. EXPLOTACIÓN SUBTERRÁNEA:
4.1.- EXPLOTACIÓN CON SOSTENIMIENTO NATURAL
CÁMARAS Y PILARES (Room and Pillar)
TAJEO POR SUBNIVELES (Sub Level Stoping)
4.2.- EXPLOTACIÓN CON SOSTENIMIENTO ARTIFICIAL
ALMACENAMIENTO PROVISIONAL(Shrinkage)
CORTE Y RELLENO (Cut and Fill)

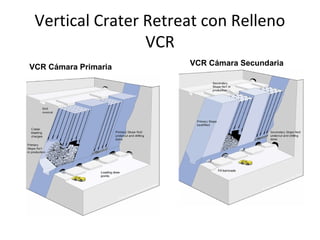

CRÁTERES VERTICALES EN RETROCESO (VCR)
TAJEO CON CUADROS (Square Set)
MINADO CON GALERÍAS LARGAS (Long Wall Mining)
4.3.- EXPLOTACIÓN POR HUNDIMIENTOS O DERRUMBES

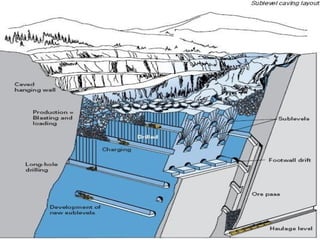

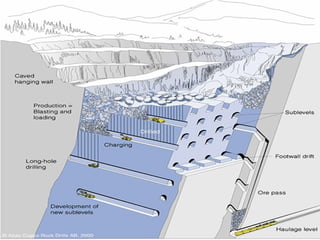

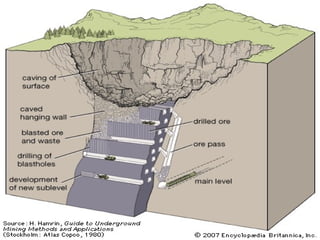

HUNDIMIENTO POR SUBNIVELES (Sub Level Caving)
HUNDIMIENTO DE BLOQUES (Block Caving)

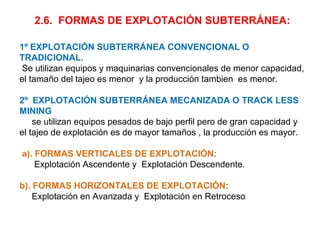

43. 2.6. FORMAS DE EXPLOTACIÓN SUBTERRÁNEA:
1º EXPLOTACIÓN SUBTERRÁNEA CONVENCIONAL O
TRADICIONAL.
Se utilizan equipos y maquinarias convencionales de menor capacidad,
el tamaño del tajeo es menor y la producción tambien es menor.
2º EXPLOTACIÓN SUBTERRÁNEA MECANIZADA O TRACK LESS
MINING
se utilizan equipos pesados de bajo perfil pero de gran capacidad y
el tajeo de explotación es de mayor tamaños , la producción es mayor.
a). FORMAS VERTICALES DE EXPLOTACIÓN:
Explotación Ascendente y Explotación Descendente.
b). FORMAS HORIZONTALES DE EXPLOTACIÓN:
Explotación en Avanzada y Explotación en Retroceso

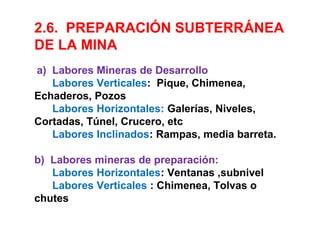

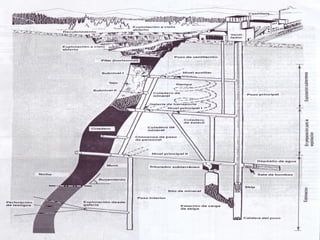

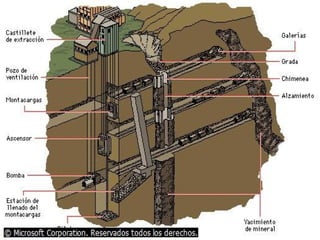

44. 2.6. PREPARACIÓN SUBTERRÁNEA
DE LA MINA
a) Labores Mineras de Desarrollo

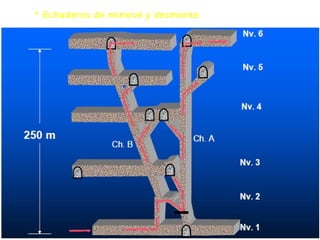

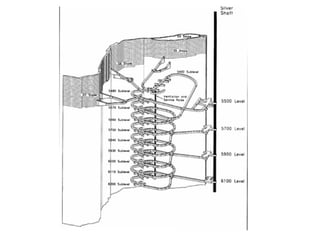

Labores Verticales: Pique, Chimenea,
Echaderos, Pozos
Labores Horizontales: Galerías, Niveles,
Cortadas, Túnel, Crucero, etc
Labores Inclinados: Rampas, media barreta.
b) Labores mineras de preparación:
Labores Horizontales: Ventanas ,subnivel
Labores Verticales : Chimenea, Tolvas o
chutes

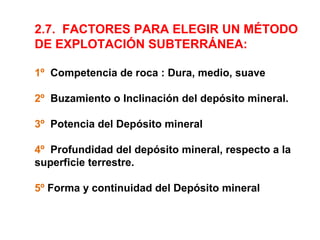

45. 2.7. FACTORES PARA ELEGIR UN MÉTODO
DE EXPLOTACIÓN SUBTERRÁNEA:
1º Competencia de roca : Dura, medio, suave
2º Buzamiento o Inclinación del depósito mineral.
3º Potencia del Depósito mineral
4º Profundidad del depósito mineral, respecto a la
superficie terrestre.
5º Forma y continuidad del Depósito mineral

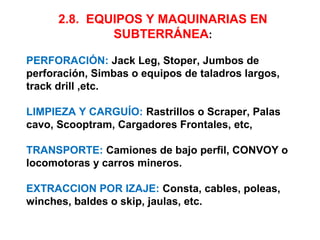

46. 2.8. EQUIPOS Y MAQUINARIAS EN
SUBTERRÁNEA:
PERFORACIÓN: Jack Leg, Stoper, Jumbos de
perforación, Simbas o equipos de taladros largos,
track drill ,etc.

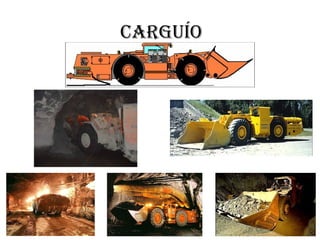

LIMPIEZA Y CARGUÍO: Rastrillos o Scraper, Palas
cavo, Scooptram, Cargadores Frontales, etc,
TRANSPORTE: Camiones de bajo perfil, CONVOY o
locomotoras y carros mineros.
EXTRACCION POR IZAJE: Consta, cables, poleas,
winches, baldes o skip, jaulas, etc.

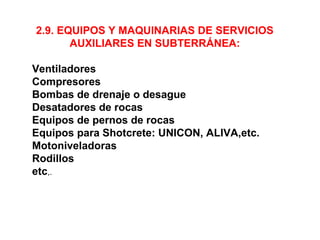

47. 2.9. EQUIPOS Y MAQUINARIAS DE SERVICIOS
AUXILIARES EN SUBTERRÁNEA:
Ventiladores
Compresores
Bombas de drenaje o desague
Desatadores de rocas
Equipos de pernos de rocas
Equipos para Shotcrete: UNICON, ALIVA,etc.
Motoniveladoras
Rodillos
etc,.

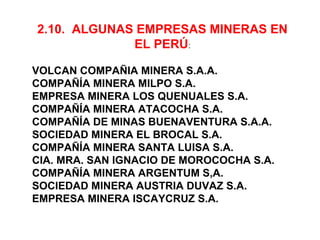

48. 2.10. ALGUNAS EMPRESAS MINERAS EN
EL PERÚ:
VOLCAN COMPAÑIA MINERA S.A.A.
COMPAÑÍA MINERA MILPO S.A.
EMPRESA MINERA LOS QUENUALES S.A.
COMPAÑÍA MINERA ATACOCHA S.A.
COMPAÑÍA DE MINAS BUENAVENTURA S.A.A.
SOCIEDAD MINERA EL BROCAL S.A.
COMPAÑÍA MINERA SANTA LUISA S.A.
CIA. MRA. SAN IGNACIO DE MOROCOCHA S.A.
COMPAÑÍA MINERA ARGENTUM S,A.
SOCIEDAD MINERA AUSTRIA DUVAZ S.A.
EMPRESA MINERA ISCAYCRUZ S.A.

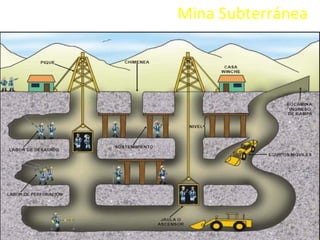

52. CERTIFICACION MINERA
CM001
Mina Subterránea
MINERIA SUBTERRANEA 52

53. CERTIFICACION MINERA
CM001
Mina Subterránea
MINERIA SUBTERRANEA 53

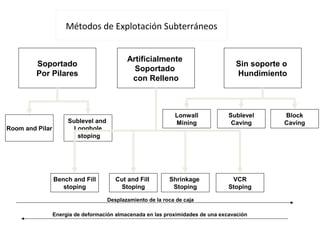

58. Métodos de Explotación Subterráneos
Soportado
Por Pilares
Artificialmente
Soportado
con Relleno
Sin soporte o
Hundimiento
Room and Pilar
Sublevel and
Longhole
stoping
Bench and Fill
stoping
Cut and Fill
Stoping
Shrinkage
Stoping
VCR
Stoping
Lonwall
Mining
Sublevel
Caving
Block
Caving
Desplazamiento de la roca de caja
Energía de deformación almacenada en las proximidades de una excavación

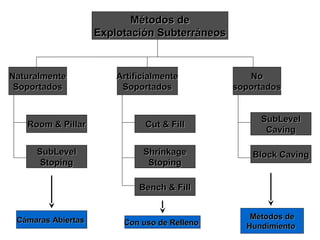

60. MMééttooddooss ddee
EExxpplloottaacciióónn SSuubbtteerrrráánneeooss
RRoooomm && PPiillllaarr
NNoo
ssooppoorrttaaddooss
AArrttiiffiicciiaallmmeennttee
SSooppoorrttaaddooss
NNaattuurraallmmeennttee
SSooppoorrttaaddooss
SSuubbLLeevveell
SSttooppiinngg
CCuutt && FFiillll SSuubbLLeevveell
SShhrriinnkkaaggee
SSttooppiinngg
BBeenncchh && FFiillll
CCaavviinngg
BBlloocckk CCaavviinngg
CCáámmaarraass AAbbiieerrttaass MMééttooddooss ddee
CCoonn uussoo ddee RReelllleennoo HHuunnddiimmiieennttoo

61. Minado Inclinado por Camaras y Pilares con
Pilares Sistematicos TIPO 1

62. Minado en Forma Escalera con cámaras y
Pilares Sistemáticos TIPO 3

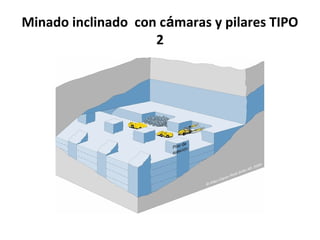

63. Minado inclinado con cámaras y pilares TIPO
2

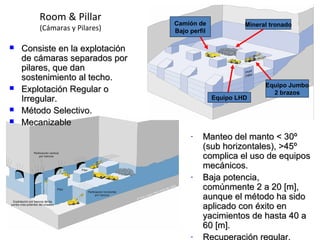

64. Room & Pillar
(Cámaras y Pilares)
 Consiste eenn llaa eexxpplloottaacciióónn
ddee ccáámmaarraass sseeppaarraaddooss ppoorr
ppiillaarreess,, qquuee ddaann
ssoosstteenniimmiieennttoo aall tteecchhoo..
 EExxpplloottaacciióónn RReegguullaarr oo
IIrrrreegguullaarr..
 MMééttooddoo SSeelleeccttiivvoo..
 MMeeccaanniizzaabbllee
Camión de
Bajo perfil
Mineral tronado
Equipo Jumbo
2 brazos
Equipo LHD
- MMaanntteeoo ddeell mmaannttoo << 3300º
((ssuubb hhoorriizzoonnttaalleess)),, >>4455º
ccoommpplliiccaa eell uussoo ddee eeqquuiippooss
mmeeccáánniiccooss..
- BBaajjaa ppootteenncciiaa,,
ccoommúúnnmmeennttee 22 aa 2200 [[mm]],,
aauunnqquuee eell mmééttooddoo hhaa ssiiddoo
aapplliiccaaddoo ccoonn ééxxiittoo eenn
yyaacciimmiieennttooss ddee hhaassttaa 4400 aa
6600 [[mm]]..
- RReeccuuppeerraacciióónn rreegguullaarr..

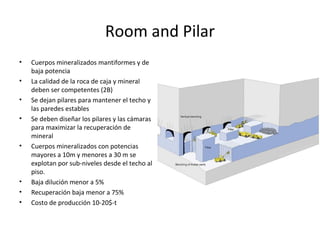

65. Room and Pilar
• Cuerpos mineralizados mantiformes y de
baja potencia
• La calidad de la roca de caja y mineral
deben ser competentes (2B)
• Se dejan pilares para mantener el techo y
las paredes estables
• Se deben diseñar los pilares y las cámaras
para maximizar la recuperación de
mineral
• Cuerpos mineralizados con potencias
mayores a 10m y menores a 30 m se
explotan por sub-niveles desde el techo al
piso.
• Baja dilución menor a 5%
• Recuperación baja menor a 75%
• Costo de producción 10-20$-t

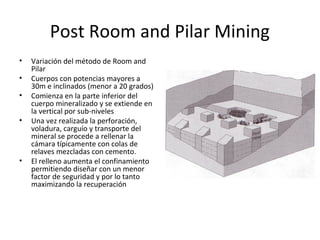

66. Post Room and Pilar Mining
• Variación del método de Room and
Pilar
• Cuerpos con potencias mayores a
30m e inclinados (menor a 20 grados)
• Comienza en la parte inferior del
cuerpo mineralizado y se extiende en
la vertical por sub-niveles
• Una vez realizada la perforación,
voladura, carguío y transporte del
mineral se procede a rellenar la
cámara típicamente con colas de
relaves mezcladas con cemento.
• El relleno aumenta el confinamiento
permitiendo diseñar con un menor
factor de seguridad y por lo tanto
maximizando la recuperación

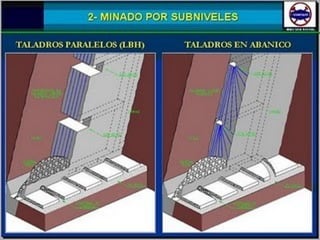

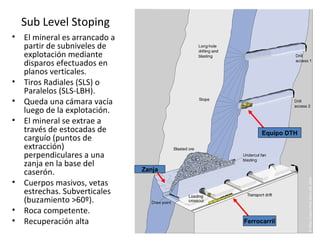

69. Sub Level Stoping
• El mineral es arrancado a
partir de subniveles de
explotación mediante
disparos efectuados en
planos verticales.
• Tiros Radiales (SLS) o
Paralelos (SLS-LBH).
• Queda una cámara vacía
luego de la explotación.
• El mineral se extrae a
través de estocadas de
carguío (puntos de
extracción)
perpendiculares a una
zanja en la base del
caserón.
• Cuerpos masivos, vetas
estrechas. Subverticales
(buzamiento >60º).
• Roca competente.
• Recuperación alta
Equipo DTH
Ferrocarril
Zanja

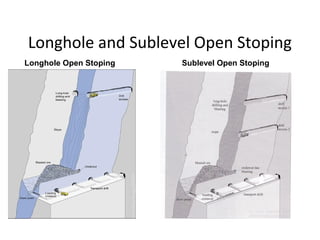

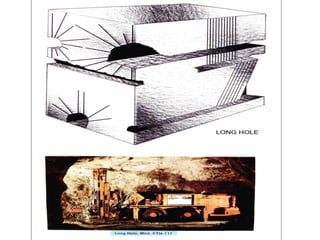

70. Longhole and Sublevel Open Stoping
Longhole Open Stoping Sublevel Open Stoping

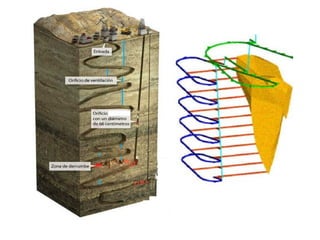

74. Vertical Crater Retreat con Relleno
VCR
VCR Cámara Primaria VCR Cámara Secundaria

76. * Echaderos de mineral y desmonte

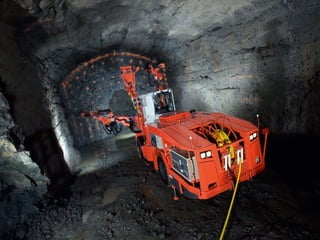

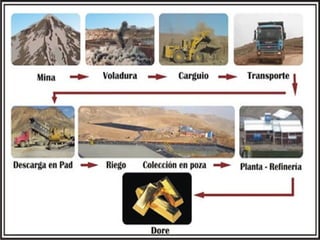

78. Perforación

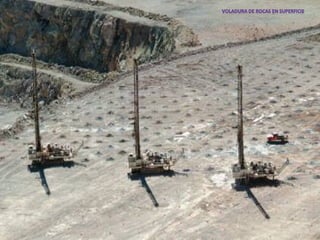

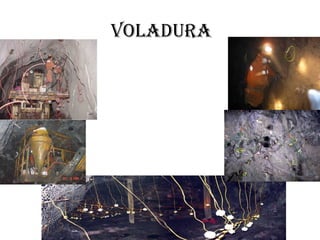

79. Voladura

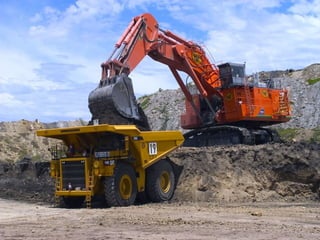

80. carguío

81. TransPorTe

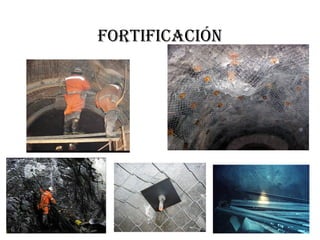

82. forTificación
