1. FACULTAD DE INGENIERÍA DE MINAS
MINERÍA GENERAL
CÓDIGO Nº 033C
LABORES MINERAS

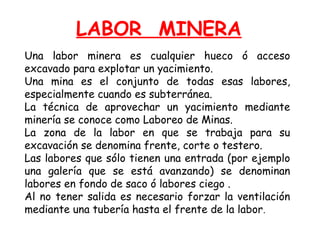

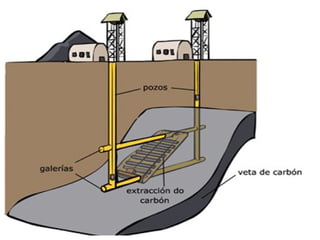

3. LABOR MINERA
Una labor minera es cualquier hueco ó acceso
excavado para explotar un yacimiento.
Una mina es el conjunto de todas esas labores,
especialmente cuando es subterránea.
La técnica de aprovechar un yacimiento mediante
minería se conoce como Laboreo de Minas.
La zona de la labor en que se trabaja para su
excavación se denomina frente, corte o testero.
Las labores que sólo tienen una entrada (por ejemplo
una galería que se está avanzando) se denominan
labores en fondo de saco ó labores ciego .
Al no tener salida es necesario forzar la ventilación
mediante una tubería hasta el frente de la labor.

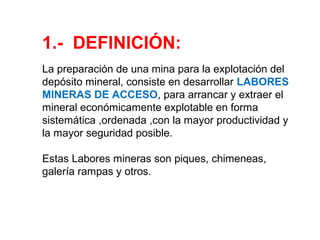

4. 1.- DEFINICIÓN:
La preparación de una mina para la explotación del
depósito mineral, consiste en desarrollar LABORES
MINERAS DE ACCESO, para arrancar y extraer el
mineral económicamente explotable en forma
sistemática ,ordenada ,con la mayor productividad y
la mayor seguridad posible.
Estas Labores mineras son piques, chimeneas,
galería rampas y otros.

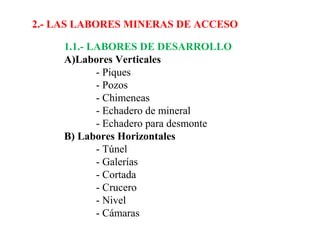

5. 2.- LAS LABORES MINERAS DE ACCESO
1.1.- LABORES DE DESARROLLO
A)Labores Verticales
- Piques
- Pozos
- Chimeneas
- Echadero de mineral
- Echadero para desmonte
B) Labores Horizontales
- Túnel
- Galerías
- Cortada
- Crucero
- Nivel
- Cámaras

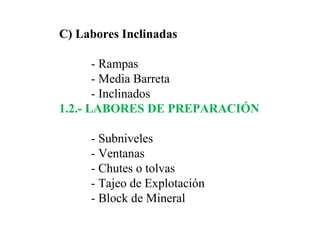

6. C) Labores Inclinadas
- Rampas
- Media Barreta
- Inclinados
1.2.- LABORES DE PREPARACIÓN
- Subniveles
- Ventanas
- Chutes o tolvas
- Tajeo de Explotación
- Block de Mineral

7. CERTIFICACION MINERA
CM001
Mina Subterránea
MINERIA SUBTERRANEA 7

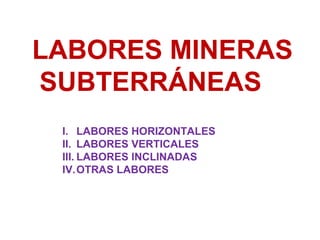

11. LABORES MINERAS
SUBTERRÁNEAS
I. LABORES HORIZONTALES
II. LABORES VERTICALES
III. LABORES INCLINADAS
IV.OTRAS LABORES

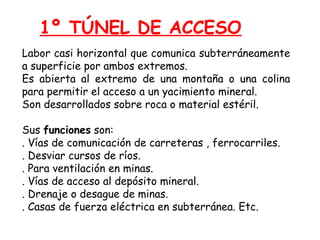

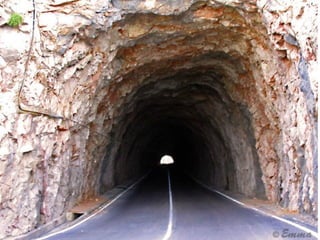

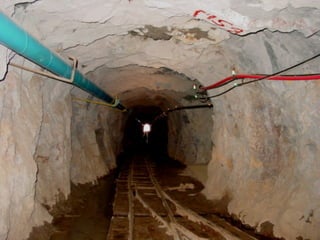

12. 1º TÚNEL DE ACCESO
Labor casi horizontal que comunica subterráneamente
a superficie por ambos extremos.
Es abierta al extremo de una montaña o una colina
para permitir el acceso a un yacimiento mineral.
Son desarrollados sobre roca o material estéril.
Sus funciones son:
. Vías de comunicación de carreteras , ferrocarriles.
. Desviar cursos de ríos.
. Para ventilación en minas.
. Vías de acceso al depósito mineral.
. Drenaje o desague de minas.
. Casas de fuerza eléctrica en subterránea. Etc.

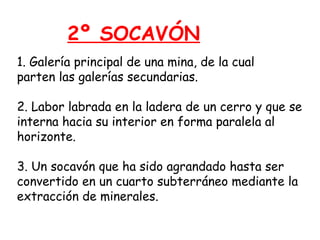

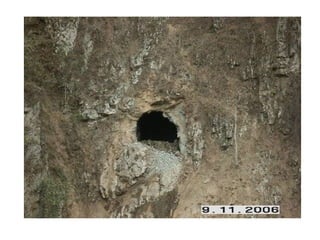

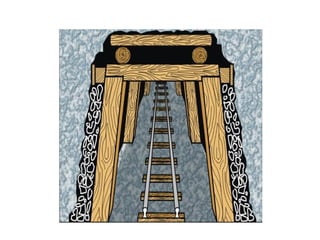

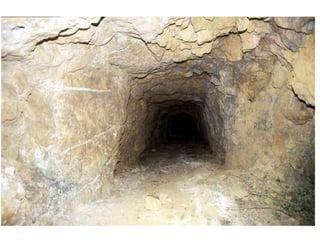

16. 2º SOCAVÓN
1. Galería principal de una mina, de la cual
parten las galerías secundarias.
2. Labor labrada en la ladera de un cerro y que se
interna hacia su interior en forma paralela al
horizonte.
3. Un socavón que ha sido agrandado hasta ser
convertido en un cuarto subterráneo mediante la
extracción de minerales.

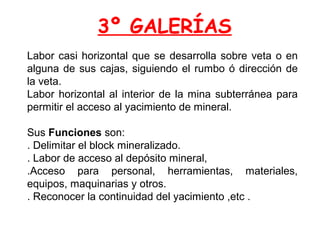

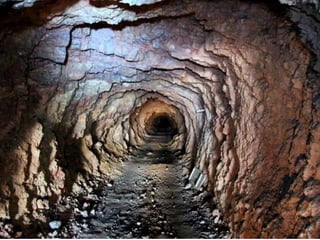

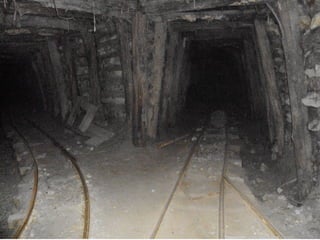

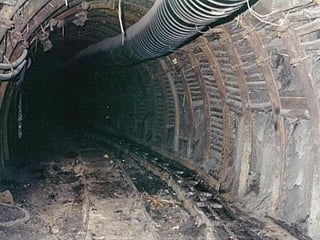

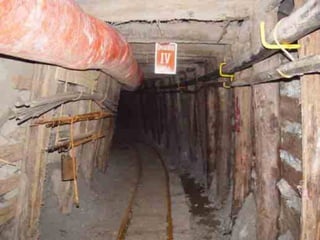

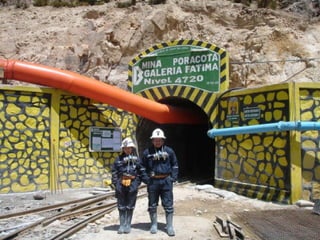

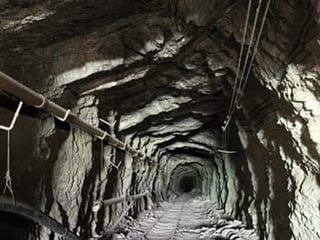

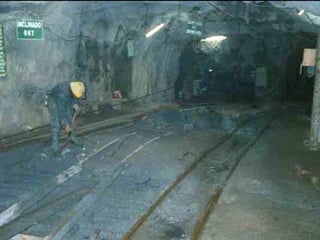

20. 3º GALERÍAS
Labor casi horizontal que se desarrolla sobre veta o en
alguna de sus cajas, siguiendo el rumbo ó dirección de
la veta.
Labor horizontal al interior de la mina subterránea para
permitir el acceso al yacimiento de mineral.
Sus Funciones son:
. Delimitar el block mineralizado.
. Labor de acceso al depósito mineral,
.Acceso para personal, herramientas, materiales,
equipos, maquinarias y otros.
. Reconocer la continuidad del yacimiento ,etc .

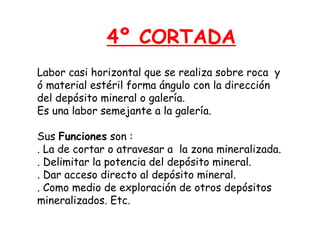

26. 4º CORTADA
Labor casi horizontal que se realiza sobre roca y
ó material estéril forma ángulo con la dirección
del depósito mineral o galería.
Es una labor semejante a la galería.
Sus Funciones son :
. La de cortar o atravesar a la zona mineralizada.
. Delimitar la potencia del depósito mineral.
. Dar acceso directo al depósito mineral.
. Como medio de exploración de otros depósitos
mineralizados. Etc.

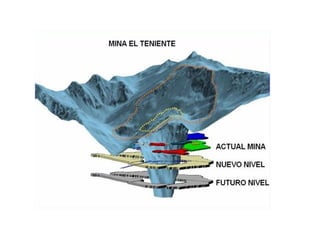

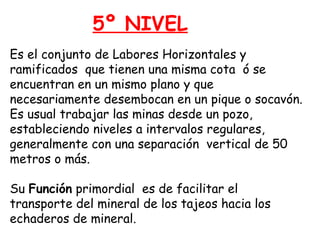

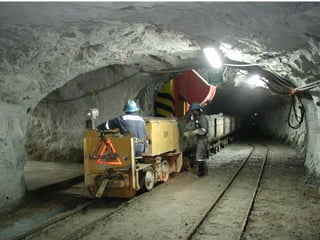

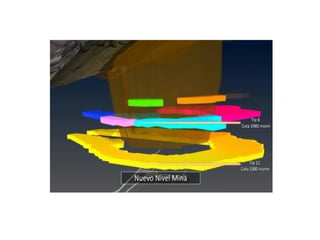

29. 5º NIVEL
Es el conjunto de Labores Horizontales y
ramificados que tienen una misma cota ó se
encuentran en un mismo plano y que
necesariamente desembocan en un pique o socavón.
Es usual trabajar las minas desde un pozo,
estableciendo niveles a intervalos regulares,
generalmente con una separación vertical de 50
metros o más.
Su Función primordial es de facilitar el
transporte del mineral de los tajeos hacia los
echaderos de mineral.

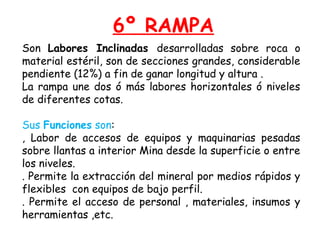

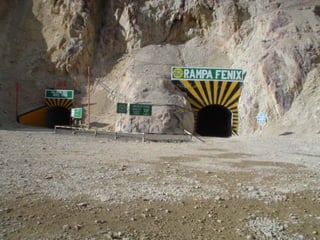

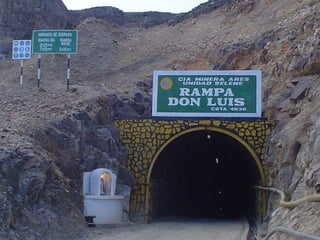

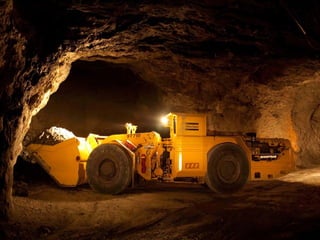

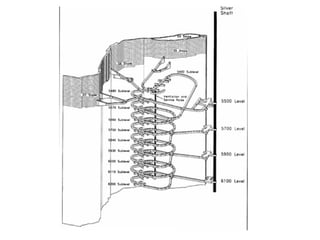

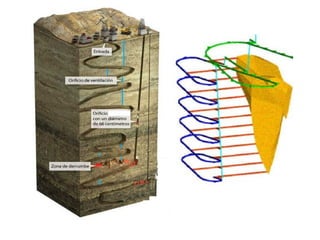

35. 6º RAMPA
Son Labores Inclinadas desarrolladas sobre roca o
material estéril, son de secciones grandes, considerable
pendiente (12%) a fin de ganar longitud y altura .
La rampa une dos ó más labores horizontales ó niveles
de diferentes cotas.
Sus Funciones son:
, Labor de accesos de equipos y maquinarias pesadas
sobre llantas a interior Mina desde la superficie o entre
los niveles.
. Permite la extracción del mineral por medios rápidos y
flexibles con equipos de bajo perfil.
. Permite el acceso de personal , materiales, insumos y
herramientas ,etc.

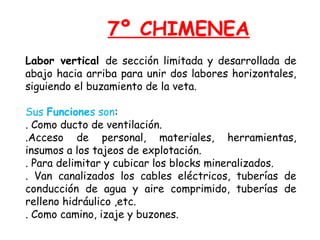

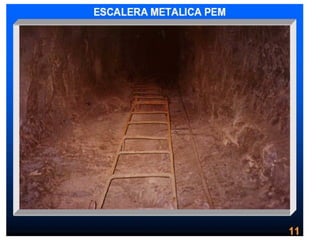

42. 7º CHIMENEA
Labor vertical de sección limitada y desarrollada de
abajo hacia arriba para unir dos labores horizontales,
siguiendo el buzamiento de la veta.
Sus Funciones son:
. Como ducto de ventilación.
.Acceso de personal, materiales, herramientas,
insumos a los tajeos de explotación.
. Para delimitar y cubicar los blocks mineralizados.
. Van canalizados los cables eléctricos, tuberías de
conducción de agua y aire comprimido, tuberías de
relleno hidráulico ,etc.
. Como camino, izaje y buzones.

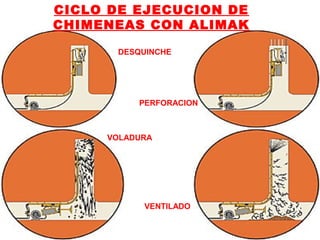

43. CICLO DE EJECUCION DE
CHIMENEAS CON ALIMAK
DESQUINCHE
PERFORACION
VOLADURA
VENTILADO

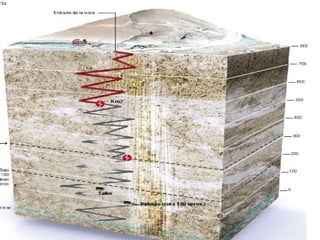

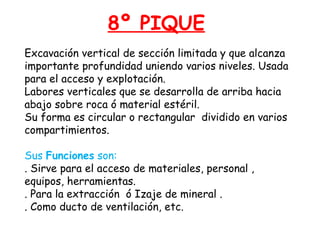

46. 8º PIQUE
Excavación vertical de sección limitada y que alcanza
importante profundidad uniendo varios niveles. Usada
para el acceso y explotación.
Labores verticales que se desarrolla de arriba hacia
abajo sobre roca ó material estéril.
Su forma es circular o rectangular dividido en varios
compartimientos.
Sus Funciones son:
. Sirve para el acceso de materiales, personal ,
equipos, herramientas.
. Para la extracción ó Izaje de mineral .
. Como ducto de ventilación, etc.

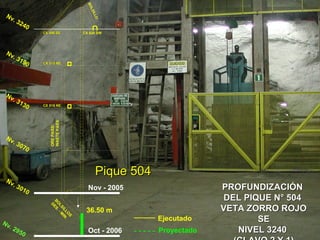

47. PPRROOFFUUNNDDIIZZAACCIIÓÓNN
DDEELL PPIIQQUUEE NN°° 550044
VVEETTAA ZZOORRRROO RROOJJOO
SSEE
NNIIVVEELL 33224400
((CCLLAAVVOO 22 YY 11))
Nv. 3240
Nv. 3190
Nv. 3130
Nv. 3070
Nv. 3010
Ejecutado
Proyectado
BOLSILLO
CCXX 449966 SSEE CX 520 SW
CCXX 551155 NNEE
WASTE PASS
ORE PASS/
BOLSILLOS
DES. - MIN.
Nov - 2005
36.50 m
CCXX 551166 NNEE
PPiiqquuee 550044
Nv. 2950
Oct - 2006

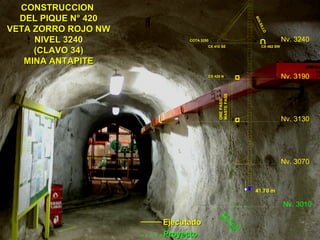

48. Nv. 3240
Nv. 3190
Nv. 3130
Nv. 3070
Nv. 3010
CCOONNSSTTRRUUCCCCIIOONN
DDEELL PPIIQQUUEE NN°° 442200
VVEETTAA ZZOORRRROO RROOJJOO NNWW
NNIIVVEELL 33224400
((CCLLAAVVOO 3344))
MMIINNAA AANNTTAAPPIITTEE
COTA 3250
EEjjeeccuuttaaddoo
PPrrooyyeeccttoo
BOLSILLO
CX 410 SE CX 462 SW
BOLSILLO BOLSILLOSS
DES. - MIN.
41.70 m
CX 425 N
ORE PASS/
WASTE PASS

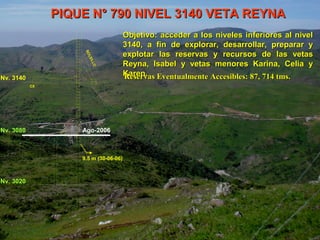

49. PIQUE NN°° 779900 NNIIVVEELL 33114400 VVEETTAA RREEYYNNAA
Nv. 3140
Nv. 3080
Nv. 3020
BOLSILLO
9.5 m (30-06-06)
CX
OObbjjeettiivvoo:: aacccceeddeerr aa llooss nniivveelleess iinnffeerriioorreess aall nniivveell
33114400,, aa ffiinn ddee eexxpplloorraarr,, ddeessaarrrroollllaarr,, pprreeppaarraarr yy
eexxpplloottaarr llaass rreesseerrvvaass yy rreeccuurrssooss ddee llaass vveettaass
RReeyynnaa,, IIssaabbeell yy vveettaass mmeennoorreess KKaarriinnaa,, CCeelliiaa yy
KKaarreenn..
Ago-2006
RReesseerrvvaass EEvveennttuuaallmmeennttee AAcccceessiibblleess:: 8877,, 771144 ttmmss..

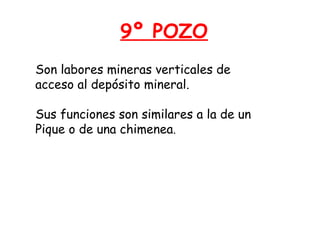

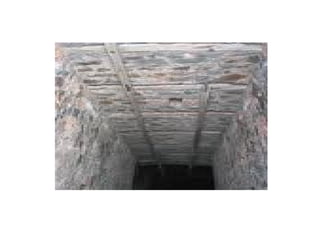

52. 9º POZO
Son labores mineras verticales de
acceso al depósito mineral.
Sus funciones son similares a la de un
Pique o de una chimenea.

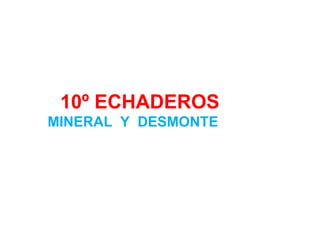

56. 10º ECHADEROS
MINERAL Y DESMONTE

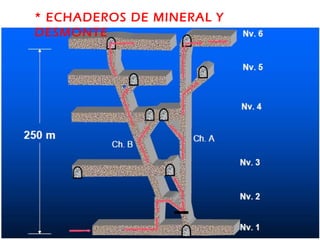

57. * ECHADEROS DE MINERAL Y
DESMONTE

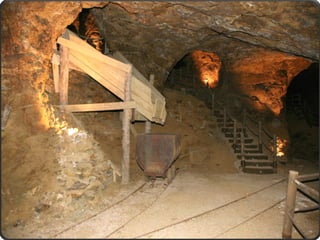

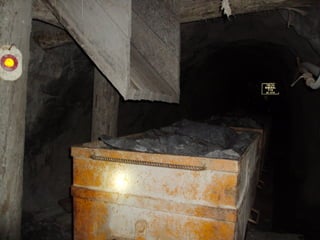

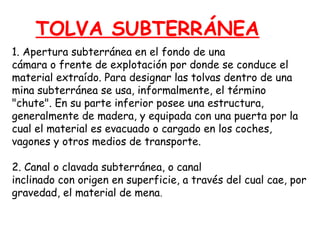

58. TOLVA SUBTERRÁNEA
1. Apertura subterránea en el fondo de una
cámara o frente de explotación por donde se conduce el
material extraído. Para designar las tolvas dentro de una
mina subterránea se usa, informalmente, el término
"chute". En su parte inferior posee una estructura,
generalmente de madera, y equipada con una puerta por la
cual el material es evacuado o cargado en los coches,
vagones y otros medios de transporte.
2. Canal o clavada subterránea, o canal
inclinado con origen en superficie, a través del cual cae, por
gravedad, el material de mena.

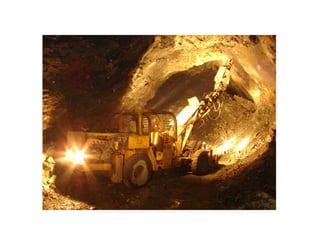

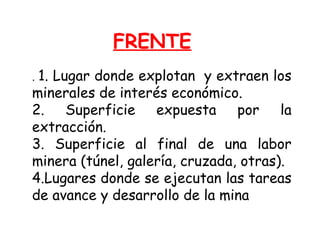

62. FRENTE
. 1. Lugar donde explotan y extraen los
minerales de interés económico.
2. Superficie expuesta por la
extracción.
3. Superficie al final de una labor
minera (túnel, galería, cruzada, otras).
4.Lugares donde se ejecutan las tareas
de avance y desarrollo de la mina

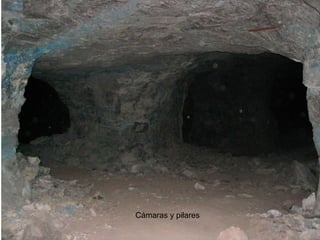

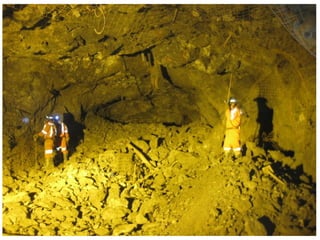

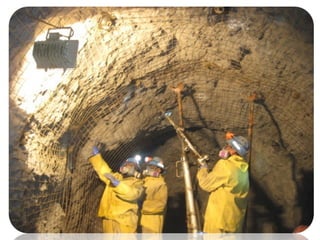

66. Cámaras y pilares

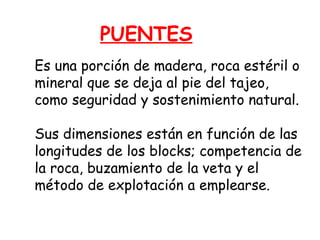

70. PUENTES
Es una porción de madera, roca estéril o
mineral que se deja al pie del tajeo,
como seguridad y sostenimiento natural.
Sus dimensiones están en función de las
longitudes de los blocks; competencia de
la roca, buzamiento de la veta y el
método de explotación a emplearse.
