1. PRACTICA Nº 3
3 . 1 T E M A : LANS SWITCHADAS
3.2 OBJETIVOS
 Demostrar que un Switch es un aparato de interconectividad de
mayor performance (rendimiento), mas rápido que un Hub
 Configurar y crear redes virtuales de área local.
 Conocer la utilidad que tienen las redes virtuales (VLAN).
 Configurar un switch.
 Analizar el funcionamiento del switch y de los componentes
 adjuntos al mismo.
 Conocer el manejo de usuarios dentro del switch (con sus
 respectivos permisos y atributos).
 Estudiar ciertos beneficios y limitaciones que tienen las VLANS.
 Aprender las ventajas que tiene un switch en una LAN.
 Utilizar protocolos de aplicación tales como Telnet, SNMP, WWW
 Utilizar protocolos de capa física tales como RS232
3.3 EQUIPOS Y MATERIALES
 Cable serial DB9(hembra). 2 metros
 Una computadora con puerto serial libre
 Dos Switch(3COM 3300XM)
 Crimping tool
 Multímetro
 Cautín
 Pasta para soldar
 Peladora de cable
 Destornillador
 Pinzas(alicate)

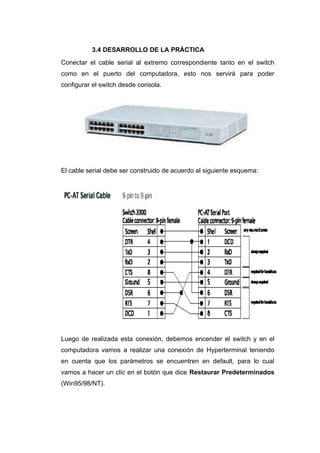

2. 3.4 DESARROLLO DE LA PRÁCTICA
Conectar el cable serial al extremo correspondiente tanto en el switch
como en el puerto del computadora, esto nos servirá para poder
configurar el switch desde consola.
El cable serial debe ser construido de acuerdo al siguiente esquema:
Luego de realizada esta conexión, debemos encender el switch y en el
computadora vamos a realizar una conexión de Hyperterminal teniendo
en cuenta que los parámetros se encuentren en default, para lo cual
vamos a hacer un clic en el botón que dice Restaurar Predeterminados
(Win95/98/NT).

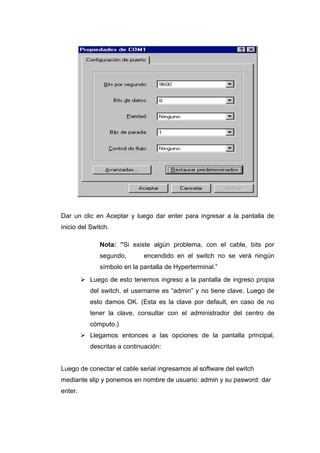

3. Dar un clic en Aceptar y luego dar enter para ingresar a la pantalla de
inicio del Switch.
Nota: ”Si existe algún problema, con el cable, bits por
segundo, encendido en el switch no se verá ningún
símbolo en la pantalla de Hyperterminal.”
 Luego de esto tenemos ingreso a la pantalla de ingreso propia
del switch, el username es “admin” y no tiene clave. Luego de
esto damos OK. (Esta es la clave por default, en caso de no
tener la clave, consultar con el administrador del centro de
cómputo.)
 Llegamos entonces a las opciones de la pantalla principal,
descritas a continuación:
Luego de conectar el cable serial ingresamos al software del switch
mediante slip y ponemos en nombre de usuario: admin y su pasword: dar
enter.

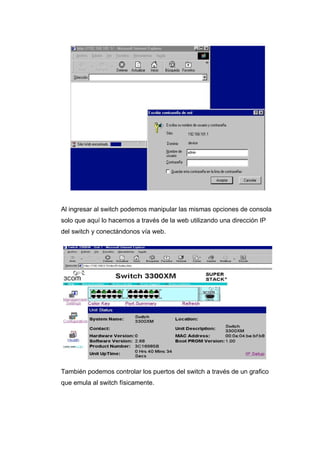

4. Al ingresar al switch podemos manipular las mismas opciones de consola
solo que aquí lo hacemos a través de la web utilizando una dirección IP
del switch y conectándonos vía web.
También podemos controlar los puertos del switch a través de un grafico
que emula al switch físicamente.

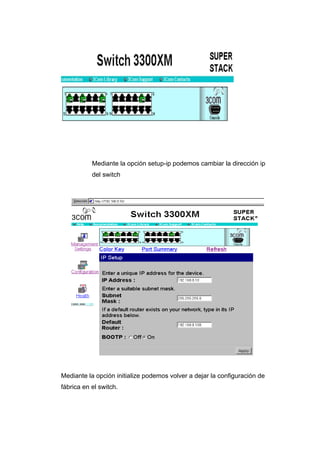

5. Mediante la opción setup-ip podemos cambiar la dirección ip
del switch
Mediante la opción initialize podemos volver a dejar la configuración de
fábrica en el switch.

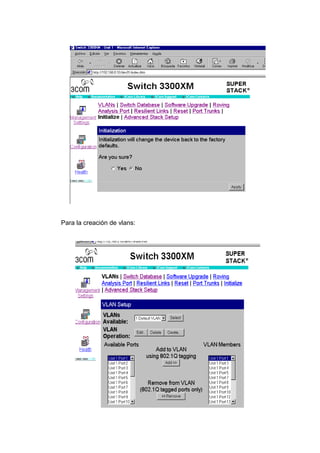

6. Para la creación de vlans:

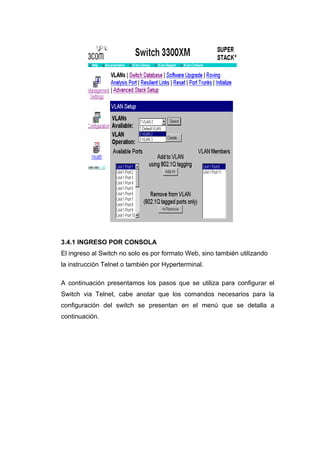

7. 3.4.1 INGRESO POR CONSOLA
El ingreso al Switch no solo es por formato Web, sino también utilizando
la instrucción Telnet o también por Hyperterminal.
A continuación presentamos los pasos que se utiliza para configurar el
Switch via Telnet, cabe anotar que los comandos necesarios para la
configuración del switch se presentan en el menú que se detalla a
continuación.

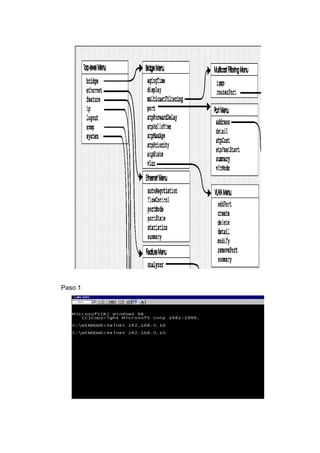

8. Paso 1

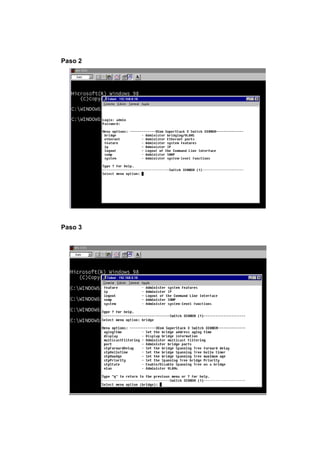

9. Paso 2
Paso 3

10. Paso 4
Paso 5

11. Paso 6
3.4.2 HYPERTERMINAL
El ingreso por Hyperterminal se dificulto en la practica con este Switch
puesto que al intentar ingresar al mismo en Windows, este presento
problemas desconocidos, al utilizar otro Hyperterminal no perteneciente a
Windows este funcionó sin ningún problema, por lo que el archivo se
anexará a esta práctica y su instalación es sencilla ya que es un
ejecutable de instalación y este se ubicará sin ningún problema en el
sistema.
El ingreso al Switch mediante este método es idéntico al presentado con
el servicio de Telnet.
A continuación se redactan ciertos pasos importantes para un mejor
manejo de este servicio.
1. Usar un cable serial descrito anteriormente en la documentación de
esta práctica.

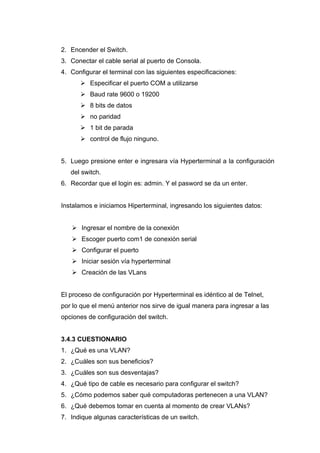

12. 2. Encender el Switch.
3. Conectar el cable serial al puerto de Consola.
4. Configurar el terminal con las siguientes especificaciones:
 Especificar el puerto COM a utilizarse
 Baud rate 9600 o 19200
 8 bits de datos
 no paridad
 1 bit de parada
 control de flujo ninguno.
5. Luego presione enter e ingresara vía Hyperterminal a la configuración
del switch.
6. Recordar que el login es: admin. Y el pasword se da un enter.
Instalamos e iniciamos Hiperterminal, ingresando los siguientes datos:
 Ingresar el nombre de la conexión
 Escoger puerto com1 de conexión serial
 Configurar el puerto
 Iniciar sesión vía hyperterminal
 Creación de las VLans
El proceso de configuración por Hyperterminal es idéntico al de Telnet,
por lo que el menú anterior nos sirve de igual manera para ingresar a las
opciones de configuración del switch.
3.4.3 CUESTIONARIO
1. ¿Qué es una VLAN?
2. ¿Cuáles son sus beneficios?
3. ¿Cuáles son sus desventajas?
4. ¿Qué tipo de cable es necesario para configurar el switch?
5. ¿Cómo podemos saber qué computadoras pertenecen a una VLAN?
6. ¿Qué debemos tomar en cuenta al momento de crear VLANs?
7. Indique algunas características de un switch.

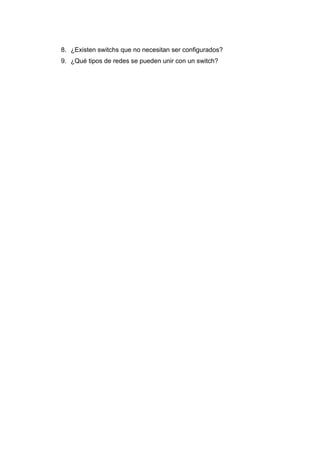

13. 8. ¿Existen switchs que no necesitan ser configurados?
9. ¿Qué tipos de redes se pueden unir con un switch?
