1. Practica No. 3
Configuración de un
LAN Switch
Por Norma Fraire
Page 1

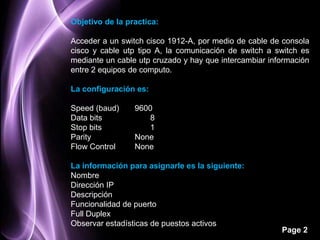

2. Objetivo de la practica:
Acceder a un switch cisco 1912-A, por medio de cable de consola
cisco y cable utp tipo A, la comunicación de switch a switch es
mediante un cable utp cruzado y hay que intercambiar información
entre 2 equipos de computo.
La configuración es:
Speed (baud) 9600
Data bits 8
Stop bits 1
Parity None
Flow Control None
La información para asignarle es la siguiente:
Nombre
Dirección IP
Descripción
Funcionalidad de puerto
Full Duplex
Observar estadísticas de puestos activos
Page 2

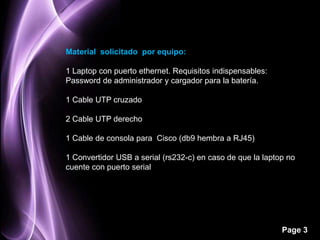

3. Material solicitado por equipo:
1 Laptop con puerto ethernet. Requisitos indispensables:
Password de administrador y cargador para la batería.
1 Cable UTP cruzado
2 Cable UTP derecho
1 Cable de consola para Cisco (db9 hembra a RJ45)
1 Convertidor USB a serial (rs232-c) en caso de que la laptop no
cuente con puerto serial
Page 3

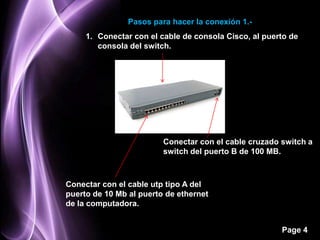

4. Pasos para hacer la conexión 1.-
1. Conectar con el cable de consola Cisco, al puerto de
consola del switch.
Conectar con el cable cruzado switch a
switch del puerto B de 100 MB.
Conectar con el cable utp tipo A del
puerto de 10 Mb al puerto de ethernet
de la computadora.
Page 4

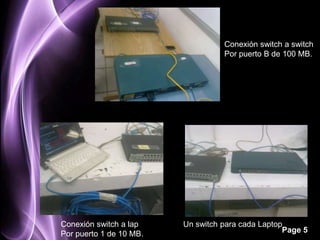

5. Conexión switch a switch
Por puerto B de 100 MB.
Conexión switch a lap Un switch para cada Laptop
Por puerto 1 de 10 MB. Page 5

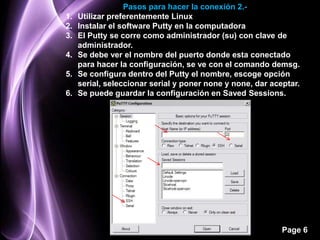

6. Pasos para hacer la conexión 2.-
1. Utilizar preferentemente Linux
2. Instalar el software Putty en la computadora
3. El Putty se corre como administrador (su) con clave de
administrador.
4. Se debe ver el nombre del puerto donde esta conectado
para hacer la configuración, se ve con el comando demsg.
5. Se configura dentro del Putty el nombre, escoge opción
serial, seleccionar serial y poner none y none, dar aceptar.
6. Se puede guardar la configuración en Saved Sessions.
Page 6

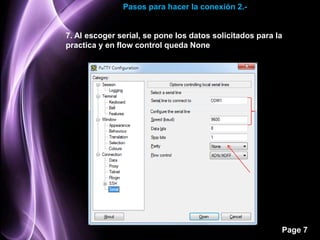

7. Pasos para hacer la conexión 2.-
7. Al escoger serial, se pone los datos solicitados para la
practica y en flow control queda None
Page 7

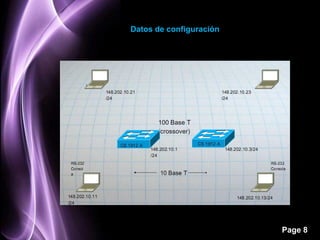

8. Datos de configuración
Page 8

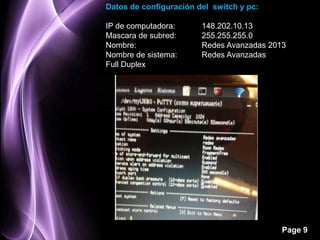

9. Datos de configuración del switch y pc:
IP de computadora: 148.202.10.13
Mascara de subred: 255.255.255.0
Nombre: Redes Avanzadas 2013
Nombre de sistema: Redes Avanzadas
Full Duplex
Page 9

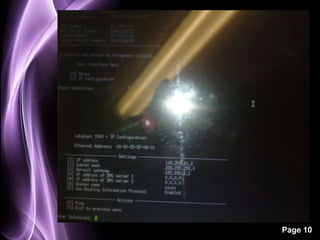

10. Page 10

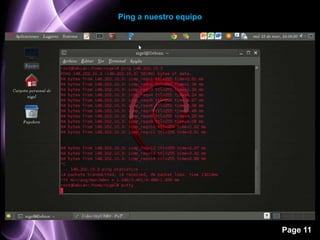

11. Ping a nuestro equipo
Page 11

12. Ping a nuestro equipo
Page 12

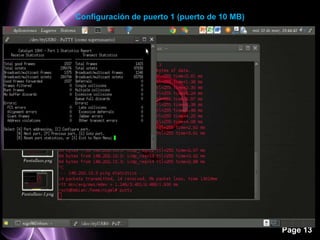

13. Configuración de puerto 1 (puerto de 10 MB)
Page 13

14. Configuración de puerto 1 (puerto de 10 MB)
Page 14

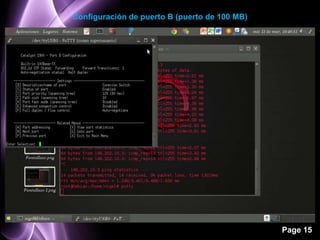

15. Configuración de puerto B (puerto de 100 MB)
Page 15

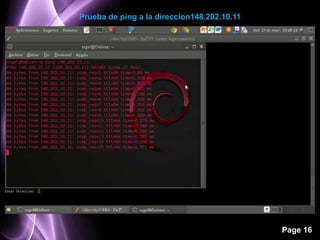

16. Prueba de ping a la direccion148.202.10.11
Page 16

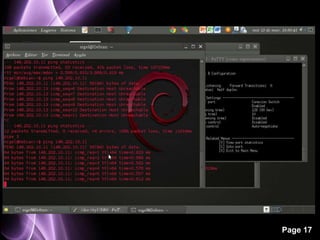

17. Page 17

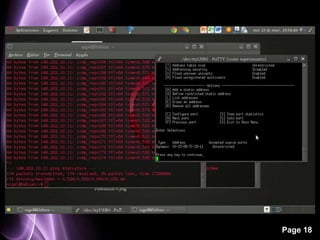

18. Page 18

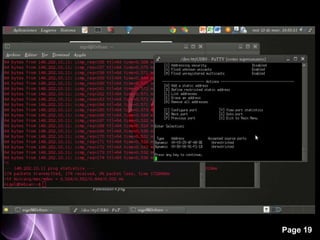

19. Page 19

20. Page 20

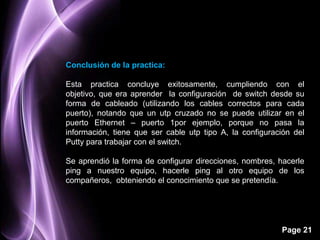

21. Conclusión de la practica:
Esta practica concluye exitosamente, cumpliendo con el
objetivo, que era aprender la configuración de switch desde su
forma de cableado (utilizando los cables correctos para cada
puerto), notando que un utp cruzado no se puede utilizar en el
puerto Ethernet – puerto 1por ejemplo, porque no pasa la
información, tiene que ser cable utp tipo A, la configuración del
Putty para trabajar con el switch.
Se aprendió la forma de configurar direcciones, nombres, hacerle
ping a nuestro equipo, hacerle ping al otro equipo de los
compañeros, obteniendo el conocimiento que se pretendía.
Page 21
