Este documento describe los conceptos básicos de la configuración de un switch, incluyendo la configuración por defecto, la asignación de puertos al VLAN 1, y cómo verificar la versión del software y parámetros de registro usando el comando "show version". También explica que para configurar el switch se debe usar el modo de ejecución privilegiado y el modo de configuración global, y establecer un nombre de host, contraseñas para el modo privilegiado y las líneas de consola y vty.

1. 1
ESCUELA ACADÉMICO
PROFESIONAL DE
INGENIERÍA DE SISTEMAS

2. 2
DATOS GENERALES
1.1 Unidad Académico : Escuela Académico Profesional de
Ingeniería Sistemas
1.2 Semestre académico : 2014-I
1.3 Asignatura : Redes y Comunicaciones I
1.4 Ciclo de estudios : VI
1.5 Horas semanales : 05 (HT03/HP02)
1.6 Duración (semanas) : 17
1.7 inicio y termino : 31/03/2014 al 26/07/2014
1.8 Docente : Ing. CIP Pedro P. Díaz Vilela

3. 3
I. CONTENIDO CONCEPTUAL
1.1 Router y Switch: configuración
SESIÓN Nº13

4. 4
Configuración del Switch

5. 5
Configuración por defecto
• Al encenderse por primera vez, un switch tiene
datos por defecto en el archivo de configuración
activo.
• Se le puede otorgar al switch una dirección IP
para fines de administración.
• Esta dirección IP se configura en la interfaz
virtual de administración, VLAN 1.
• Un VLAN permite agrupar recursos y usuarios
para administrarlos eficientemente.

6. 6

7. 7

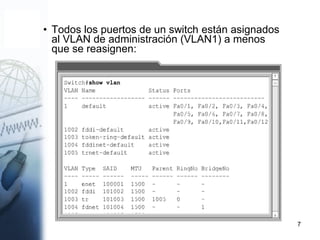

• Todos los puertos de un switch están asignados
al VLAN de administración (VLAN1) a menos
que se reasignen:

8. 8
Configuración por defecto
• La versión del IOS y los parámetros de registro de
configuración se pueden verificar con el comando
show version:

9. 9
• Para pequeñas redes, la configuración por
defecto puede ser suficiente.
• Los beneficios de un mejor rendimiento usando
la microsegmentación se obtienen
inmediatamente.
• En este estado por defecto, el switch tiene un
solo dominio de broadcast.
• El protocolo Spanning-Tree también se habilita
y permite que el puente pueda construir una
topología sin loops a través de una LAN
extendida.
Configuración por defecto

10. 10
• Para configurar el switch se debe usar
el comando enable para entrar al modo
EXEC privilegiado.
• Luego se debe usar el comando
configure terminal para entrar al modo
de configuración global.
• Al switch se le debe otorgar un nombre
de host, se debe establecer la
constraseña para modo privilegiado y
se deben establecer contraseñas en las
líneas de consola y vty.
Configuración por defecto

11. 11
Configuracion de nombre y
contraseña
