Lc diagrama de lazo modelo (1)

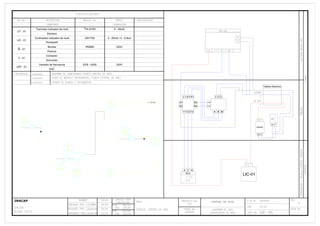

Este documento proporciona información sobre un sistema de control de nivel que incluye un transmisor de nivel, un tablero eléctrico y un controlador de nivel. El transmisor de nivel Siemens envía una señal de 4-20 mA al controlador Honeywell para monitorear el nivel entre 0 y 0.9 cm. El controlador Honeywell opera una bomba, contactor y variador de frecuencia para mantener el nivel deseado.
Lc diagrama de lazo modelo (1)
- 1. INACAP 83 84 T3T2T1 A1 A1L1 A1 A2 COM FWD A BW L1 L2 A C N M-01~ LIC-01 Tranmisor indicador de nivel Tablero Electrico N F FN 24VDC Siemens The probe 4 - 20mA LIT - 01 LIC - 01 M - 01 Y - 01 Controlador indicador de nivel Honeywell UDI1700 4 - 20mA / 0 - 0.9cm A DESAGUE SW LIT 01 LIC 01 VDF 01 LY 01 M 01 ~ 4 - 20 mA LV 01A LV 01B LV 01C ~ Bomba Contactor Variador de frecuencia Pedrolo PKM60 EDS - A200 VDF - 01 Schneider ENC 220V 220V
