La ley de Ohm establece la relación entre la tensión, la corriente y la resistencia en un circuito eléctrico. Según la ley, la tensión es igual a la corriente multiplicada por la resistencia. La ley lleva el nombre de Georg Ohm, físico alemán que la descubrió. Conociendo dos de estas variables, la ley permite calcular la tercera.

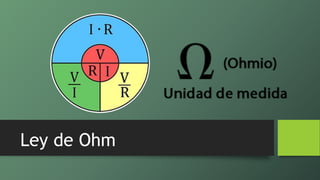

1. Ley de Ohm
Realizado por: John Albeiro Martinez Cuervo y
Juan David Tobos Acero

2. Ley de Ohm

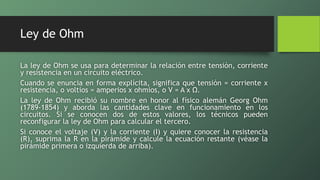

La ley de Ohm se usa para determinar la relación entre tensión, corriente
y resistencia en un circuito eléctrico.
Cuando se enuncia en forma explícita, significa que tensión = corriente x
resistencia, o voltios = amperios x ohmios, o V = A x Ω.
La ley de Ohm recibió su nombre en honor al físico alemán Georg Ohm
(1789-1854) y aborda las cantidades clave en funcionamiento en los
circuitos. Si se conocen dos de estos valores, los técnicos pueden
reconfigurar la ley de Ohm para calcular el tercero.
Si conoce el voltaje (V) y la corriente (I) y quiere conocer la resistencia
(R), suprima la R en la pirámide y calcule la ecuación restante (véase la
pirámide primera o izquierda de arriba).

3. Ley de Ohm

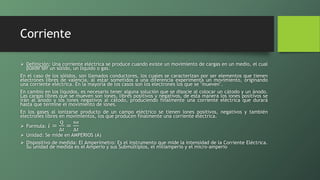

4. Corriente
 Definición: Una corriente eléctrica se produce cuando existe un movimiento de cargas en un medio, el cual
puede ser un sólido, un líquido o gas.
En el caso de los sólidos, son llamados conductores, los cuales se caracterizan por ser elementos que tienen
electrones libres de valencia, al estar sometidos a una diferencia experimenta un movimiento, originando
una corriente eléctrica. En la mayoría de los casos son los electrones los que se "mueven".
En cambio en los líquidos, es necesario tener alguna solución que se disocie al colocar un cátodo y un ánodo.
Las cargas libres que se mueven son iones, libres positivos y negativos, de esta manera los iones positivos se
irán al ánodo y los iones negativos al cátodo, produciendo finalmente una corriente eléctrica que durará
hasta que termine el movimiento de iones.
En los gases al ionizarse producto de un campo eléctrico se tienen iones positivos, negativos y también
electrones libres en movimientos, los que producen finalmente una corriente eléctrica.
 Formula: 𝑖 =
Q
Δ𝑡
=
ne
Δ𝑡
 Unidad: Se mide en AMPERIOS (A)

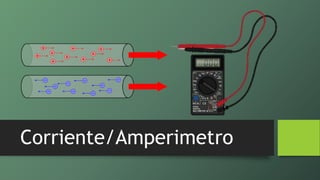

 Dispositivo de medida: El Amperímetro: Es el instrumento que mide la intensidad de la Corriente Eléctrica.
Su unidad de medida es el Amperio y sus Submúltiplos, el miliamperio y el micro-amperio

5. Corriente/Amperimetro

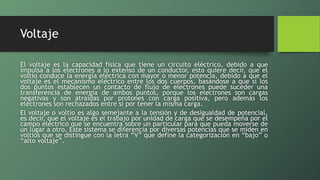

6. Voltaje
El voltaje es la capacidad física que tiene un circuito eléctrico, debido a que
impulsa a los electrones a lo extenso de un conductor, esto quiere decir, que el
voltio conduce la energía eléctrica con mayor o menor potencia, debido a que el
voltaje es el mecanismo eléctrico entre los dos cuerpos, basándose a que si los
dos puntos establecen un contacto de flujo de electrones puede suceder una
transferencia de energía de ambos puntos, porque los electrones son cargas
negativas y son atraídas por protones con carga positiva, pero además los
electrones son rechazados entre sí por tener la misma carga.
El voltaje o voltio es algo semejante a la tensión y de desigualdad de potencial,
es decir, que el voltaje es el trabajo por unidad de carga que se desempeña por el
campo eléctrico que se encuentra sobre un particular para que pueda moverse de
un lugar a otro. Este sistema se diferencia por diversas potencias que se miden en
voltios que se distingue con la letra “V” que define la categorización en “bajo” o
“alto voltaje”.

7. Voltaje

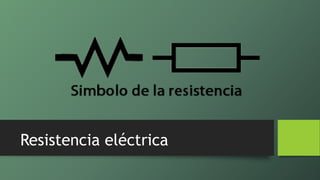

8. Resistencia eléctrica

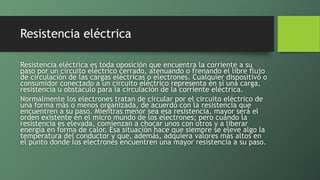

Resistencia eléctrica es toda oposición que encuentra la corriente a su
paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo
de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o
consumidor conectado a un circuito eléctrico representa en sí una carga,
resistencia u obstáculo para la circulación de la corriente eléctrica.
Normalmente los electrones tratan de circular por el circuito eléctrico de
una forma más o menos organizada, de acuerdo con la resistencia que
encuentren a su paso. Mientras menor sea esa resistencia, mayor será el
orden existente en el micro mundo de los electrones; pero cuando la
resistencia es elevada, comienzan a chocar unos con otros y a liberar
energía en forma de calor. Esa situación hace que siempre se eleve algo la
temperatura del conductor y que, además, adquiera valores más altos en
el punto donde los electrones encuentren una mayor resistencia a su paso.

9. Resistencia eléctrica

10. Potencia

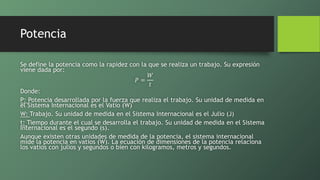

Se define la potencia como la rapidez con la que se realiza un trabajo. Su expresión
viene dada por:
𝑃 =
𝑊
𝑡
Donde:
P: Potencia desarrollada por la fuerza que realiza el trabajo. Su unidad de medida en
el Sistema Internacional es el Vatio (W)
W: Trabajo. Su unidad de medida en el Sistema Internacional es el Julio (J)
t: Tiempo durante el cual se desarrolla el trabajo. Su unidad de medida en el Sistema
Internacional es el segundo (s).
Aunque existen otras unidades de medida de la potencia, el sistema internacional
mide la potencia en vatios (W). La ecuación de dimensiones de la potencia relaciona
los vatios con julios y segundos o bien con kilogramos, metros y segundos.

11. Potencia

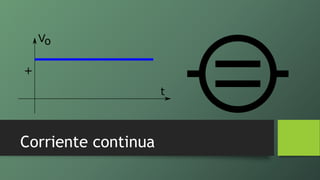

12. Corriente continua
La corriente continua la producen las baterías, las pilas y las dinamos. Entre los
extremos de cualquiera de estos generadores se genera una tensión constante que
no varia con el tiempo. Por ejemplo, si la pila es de 12 voltios, todo los
receptores que se conecten a la pila estarán siempre a 12 voltios (a no ser que la
pila este gastada y tenga menos tensión). Si no tienes claro las magnitudes de
tensión e intensidad, y lo que es la corriente eléctrica, te recomendamos que
veas primero los enlaces de la parte de abajo.
Además de estar todos los receptores a la tensión de la pila, al conectar el
receptor (una lámpara por ejemplo) la corriente que circula por el circuito es
siempre constante (mismo número de electrones) , y no varia de dirección de
circulación, siempre va en la misma dirección. Por eso siempre el polo + y el
negativo son los mismos.
Conclusión, en c.c. (corriente continua o DC) la Tensión siempre es la misma y la
Intensidad de corriente también.

13. Corriente continua

14. Corriente alterna

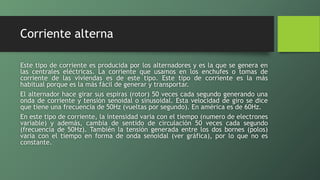

Este tipo de corriente es producida por los alternadores y es la que se genera en
las centrales eléctricas. La corriente que usamos en los enchufes o tomas de
corriente de las viviendas es de este tipo. Este tipo de corriente es la más
habitual porque es la más fácil de generar y transportar.
El alternador hace girar sus espiras (rotor) 50 veces cada segundo generando una
onda de corriente y tensión senoidal o sinusoidal. Esta velocidad de giro se dice
que tiene una frecuencia de 50Hz (vueltas por segundo). En américa es de 60Hz.
En este tipo de corriente, la intensidad varia con el tiempo (numero de electrones
variable) y además, cambia de sentido de circulación 50 veces cada segundo
(frecuencia de 50Hz). También la tensión generada entre los dos bornes (polos)
varia con el tiempo en forma de onda senoidal (ver gráfica), por lo que no es
constante.

15. Corriente alterna
