Un circuito eléctrico contiene al menos un generador que produce una corriente eléctrica a través de un conductor unido por sus extremos. La intensidad de esta corriente depende de la resistencia del conductor. Existen dos tipos de corrientes, continua y alterna, que difieren en si la corriente fluye en una sola dirección o cambia periódicamente de sentido.

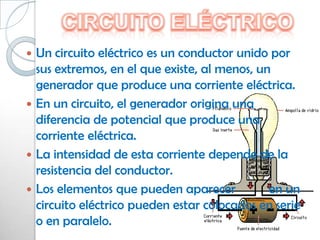

2.  Un circuito eléctrico es un conductor unido por
sus extremos, en el que existe, al menos, un
generador que produce una corriente eléctrica.
 En un circuito, el generador origina una
diferencia de potencial que produce una
corriente eléctrica.
 La intensidad de esta corriente depende de la
resistencia del conductor.
 Los elementos que pueden aparecer en un
circuito eléctrico pueden estar colocados en serie
o en paralelo.

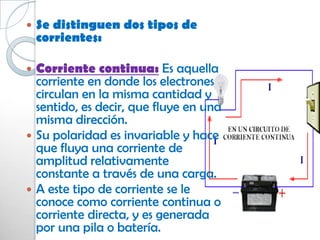

3.  Se distinguen dos tipos de
corrientes:
 Corriente continua: Es aquella
corriente en donde los electrones
circulan en la misma cantidad y
sentido, es decir, que fluye en una
misma dirección.
 Su polaridad es invariable y hace
que fluya una corriente de
amplitud relativamente
constante a través de una carga.
 A este tipo de corriente se le
conoce como corriente continua o
corriente directa, y es generada
por una pila o batería.

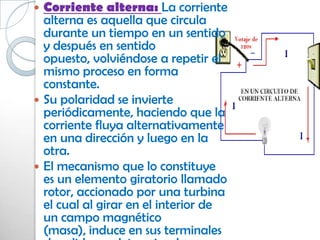

4.  Corriente alterna: La corriente
alterna es aquella que circula
durante un tiempo en un sentido
y después en sentido
opuesto, volviéndose a repetir el
mismo proceso en forma
constante.
 Su polaridad se invierte
periódicamente, haciendo que la
corriente fluya alternativamente
en una dirección y luego en la
otra.
 El mecanismo que lo constituye
es un elemento giratorio llamado
rotor, accionado por una turbina
el cual al girar en el interior de
un campo magnético
(masa), induce en sus terminales

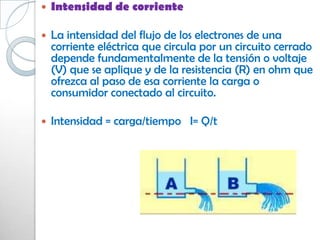

5.  Intensidad de corriente
 La intensidad del flujo de los electrones de una
corriente eléctrica que circula por un circuito cerrado
depende fundamentalmente de la tensión o voltaje
(V) que se aplique y de la resistencia (R) en ohm que
ofrezca al paso de esa corriente la carga o
consumidor conectado al circuito.
 Intensidad = carga/tiempo I= Q/t

6.  Resistencia
 La resistencia de un
material es una medida
que indica la facilidad con
que una corriente eléctrica
puede fluir a través de él.
 La resistencia de un
conductor es directamente
proporcional a su longitud
e inversamente
proporcional a su sección y
varía con la temperatura.
Medida de la resistencia. Ley de Ohm.
La resistencia de un conductor es el cociente entre la diferencia de potencial o
voltaje que se le aplica y la intensidad de corriente que lo atraviesa
R= Va-Vb /I. Es la expresión matemática de la ley de Ohm.

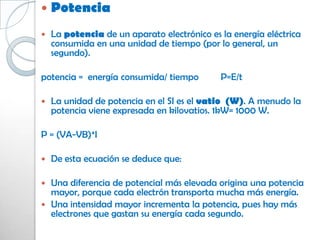

7.  Potencia
 La potencia de un aparato electrónico es la energía eléctrica
consumida en una unidad de tiempo (por lo general, un
segundo).
potencia = energía consumida/ tiempo P=E/t
 La unidad de potencia en el SI es el vatio (W). A menudo la
potencia viene expresada en kilovatios. 1kW= 1000 W.
P = (VA-VB)*I
 De esta ecuación se deduce que:
 Una diferencia de potencial más elevada origina una potencia
mayor, porque cada electrón transporta mucha más energía.
 Una intensidad mayor incrementa la potencia, pues hay más
electrones que gastan su energía cada segundo.

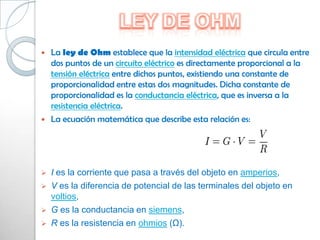

8.  La ley de Ohm establece que la intensidad eléctrica que circula entre
dos puntos de un circuito eléctrico es directamente proporcional a la
tensión eléctrica entre dichos puntos, existiendo una constante de
proporcionalidad entre estas dos magnitudes. Dicha constante de
proporcionalidad es la conductancia eléctrica, que es inversa a la
resistencia eléctrica.
 La ecuación matemática que describe esta relación es:
 I es la corriente que pasa a través del objeto en amperios,
 V es la diferencia de potencial de las terminales del objeto en
voltios,
 G es la conductancia en siemens,
 R es la resistencia en ohmios (Ω).

9. Esta ley tiene el nombre del físico alemán George Ohm, que
en un tratado publicado en 1827, halló valores de tensión y
corriente que pasaba a través de unos circuitos eléctricos
simples que contenían una gran cantidad de cables.
Esquema de un conductor cilíndrico donde se
muestra la aplicación de la Ley de Ohm.

10.  La corriente o intensidad eléctrica es el flujo de carga por unidad de
tiempo que recorre un material. Se debe al movimiento de los electrones en
el interior del material.
 En el Sistema Internacional de Unidades se expresa en C/s (culombios sobre
segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto
que se trata de un movimiento de cargas, produce un campo magnético,
un fenómeno que puede aprovecharse en el electroimán.

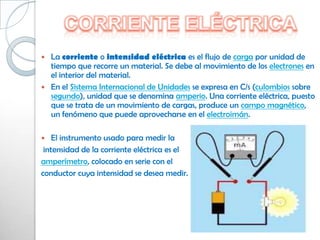

 El instrumento usado para medir la
intensidad de la corriente eléctrica es el
amperímetro, colocado en serie con el
conductor cuya intensidad se desea medir.

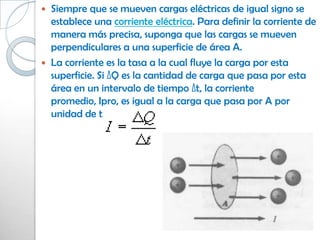

11.  Siempre que se mueven cargas eléctricas de igual signo se
establece una corriente eléctrica. Para definir la corriente de
manera más precisa, suponga que las cargas se mueven
perpendiculares a una superficie de área A.
 La corriente es la tasa a la cual fluye la carga por esta
superficie. Si ΔQ es la cantidad de carga que pasa por esta
área en un intervalo de tiempo Δt, la corriente
promedio, Ipro, es igual a la carga que pasa por A por
unidad de tiempo:

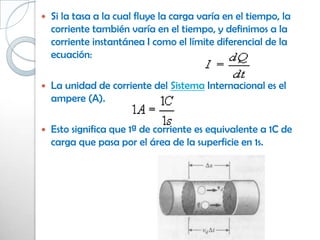

12.  Si la tasa a la cual fluye la carga varía en el tiempo, la
corriente también varía en el tiempo, y definimos a la
corriente instantánea I como el límite diferencial de la
ecuación:
 La unidad de corriente del Sistema Internacional es el
ampere (A).
 Esto significa que 1ª de corriente es equivalente a 1C de
carga que pasa por el área de la superficie en 1s.

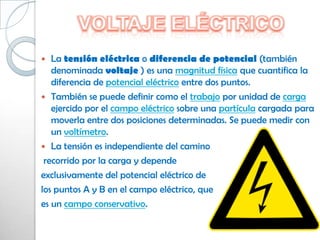

13.  La tensión eléctrica o diferencia de potencial (también
denominada voltaje ) es una magnitud física que cuantifica la
diferencia de potencial eléctrico entre dos puntos.
 También se puede definir como el trabajo por unidad de carga
ejercido por el campo eléctrico sobre una partícula cargada para
moverla entre dos posiciones determinadas. Se puede medir con
un voltímetro.
 La tensión es independiente del camino
recorrido por la carga y depende
exclusivamente del potencial eléctrico de
los puntos A y B en el campo eléctrico, que
es un campo conservativo.

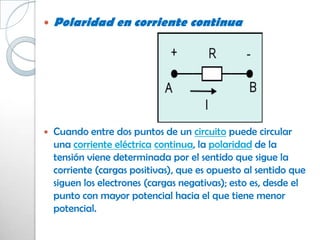

14.  Polaridad en corriente continua
 Cuando entre dos puntos de un circuito puede circular
una corriente eléctrica continua, la polaridad de la
tensión viene determinada por el sentido que sigue la
corriente (cargas positivas), que es opuesto al sentido que
siguen los electrones (cargas negativas); esto es, desde el
punto con mayor potencial hacia el que tiene menor
potencial.

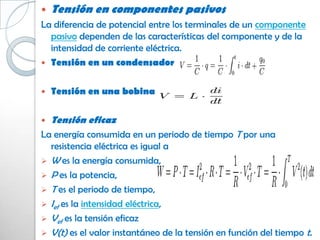

15.  Tensión en componentes pasivos
La diferencia de potencial entre los terminales de un componente
pasivo dependen de las características del componente y de la
intensidad de corriente eléctrica.
 Tensión en un condensador
 Tensión en una bobina
 Tensión eficaz
La energía consumida en un periodo de tiempo T por una
resistencia eléctrica es igual a
 W es la energía consumida,
 P es la potencia,
 T es el periodo de tiempo,
 Ief es la intensidad eléctrica,
 Vef es la tensión eficaz
 V(t) es el valor instantáneo de la tensión en función del tiempo t.
