La ley de Ohm establece que la intensidad eléctrica (I) es directamente proporcional a la tensión eléctrica (V) entre dos puntos de un circuito, existiendo una constante de proporcionalidad (R) entre estas dos magnitudes conocida como resistencia eléctrica. Georg Ohm descubrió esta relación entre I, V y R experimentalmente en 1827. La ley de Ohm se cumple para circuitos resistivos que han alcanzado un régimen permanente.

1. CETIS 164

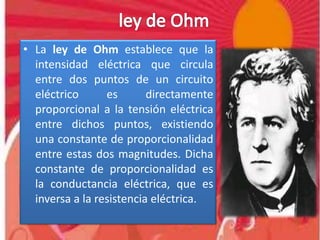

2. • La ley de Ohm establece que la
intensidad eléctrica que circula
entre dos puntos de un circuito
eléctrico es directamente
proporcional a la tensión eléctrica
entre dichos puntos, existiendo
una constante de proporcionalidad
entre estas dos magnitudes. Dicha
constante de proporcionalidad es
la conductancia eléctrica, que es
inversa a la resistencia eléctrica.

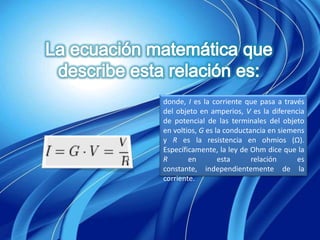

3. donde, I es la corriente que pasa a través
del objeto en amperios, V es la diferencia
de potencial de las terminales del objeto
en voltios, G es la conductancia en siemens
y R es la resistencia en ohmios (Ω).
Específicamente, la ley de Ohm dice que la
R en esta relación es
constante, independientemente de la
corriente.

4. • Esta ley tiene el nombre del físico alemán
Georg Ohm, que en un tratado publicado en
1827, halló valores de tensión y corriente
que pasaba a través de unos circuitos
eléctricos simples que contenían una gran
cantidad de cables. Él presentó una ecuación
un poco más compleja que la mencionada
anteriormente para explicar sus resultados
experimentales. La ecuación de arriba es la
forma moderna de la ley de Ohm.
• Esta ley se cumple para circuitos y tramos de
circuitos pasivos que, o bien no tienen cargas
inductivas ni capacitivas (únicamente tiene
cargas resistivas), o bien han alcanzado un
régimen permanente (véase también
«Circuito RLC» y «Régimen transitorio
(electrónica)»). También debe tenerse en
cuenta que el valor de la resistencia de un
conductor puede ser influido por la
temperatura.

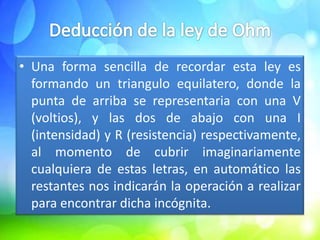

5. • Una forma sencilla de recordar esta ley es
formando un triangulo equilatero, donde la
punta de arriba se representaria con una V
(voltios), y las dos de abajo con una I
(intensidad) y R (resistencia) respectivamente,
al momento de cubrir imaginariamente
cualquiera de estas letras, en automático las
restantes nos indicarán la operación a realizar
para encontrar dicha incógnita.

8. • En los años 1920, se
descubrió que la corriente
que fluye a través de un
resistor ideal tiene
fluctuaciones estadísticas,
que dependen de la
temperatura, incluso cuando
la tensión y la resistencia son
exactamente constantes. Esta
fluctuación, conocida como
ruido de Johnson-Nyquist, es
debida a la naturaleza
discreta de la carga.

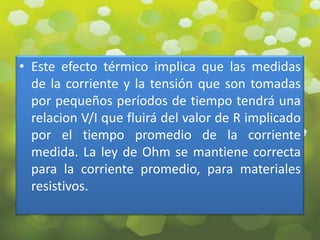

9. • Este efecto térmico implica que las medidas
de la corriente y la tensión que son tomadas
por pequeños períodos de tiempo tendrá una
relacion V/I que fluirá del valor de R implicado
por el tiempo promedio de la corriente
medida. La ley de Ohm se mantiene correcta
para la corriente promedio, para materiales
resistivos.

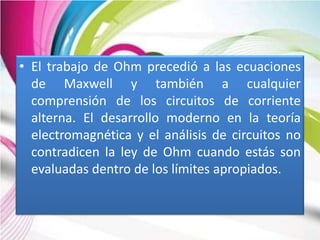

10. • El trabajo de Ohm precedió a las ecuaciones
de Maxwell y también a cualquier
comprensión de los circuitos de corriente
alterna. El desarrollo moderno en la teoría
electromagnética y el análisis de circuitos no
contradicen la ley de Ohm cuando estás son
evaluadas dentro de los límites apropiados.

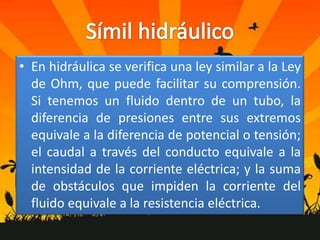

11. • En hidráulica se verifica una ley similar a la Ley
de Ohm, que puede facilitar su comprensión.
Si tenemos un fluido dentro de un tubo, la
diferencia de presiones entre sus extremos
equivale a la diferencia de potencial o tensión;
el caudal a través del conducto equivale a la
intensidad de la corriente eléctrica; y la suma
de obstáculos que impiden la corriente del
fluido equivale a la resistencia eléctrica.
