La impedancia es la oposición que presenta un circuito al paso de la corriente alterna. Es un
valor vectorial compuesto en su parte real por un valor de resistencia y en su parte
imaginaria por un valor de reactancia y se calcula de la siguiente manera:
Donde:
Z = Impedancia medida en Ohms
R = Resistencia medida en Ohms
X = Reactancia total medida en Ohms
Se puede observar, por ejemplo, que en un altavoz la impedancia es diferente para cada
frecuencia, por lo que los fabricantes publican "curvas de impedancia". Estas curvas nos
dan idea de la impedancia nominal del altavoz, su impedancia mínima, así como sus
características de resonancia. Por ejemplo, un altavoz de cono al aire mostrará un pico de
impedancia en la frecuencia de resonancia.
Si medimos un altavoz con un multímetro nos dará una lectura diferente, normalmente
menor, que la impedancia nominal del altavoz. Por ejemplo, un altavoz de 8 ohmios podrá

2. darnos una lectura de 6 ohmios. La razón de estas diferencias está en que el multímetro
mide la resistencia, no la impedancia. La resistencia es la oposición al paso de la corriente
continua y tiene un único valor, mientras que la impedancia es la oposición al paso de la
corriente alterna, por lo que es función de la frecuencia y tiene tantos valores como
frecuencias se utilicen en el mismo circuito.
Lo que sucede es que estos elementos (la bobina y el condensador) causan una oposición al
paso de la corriente alterna (además de un desfase), pero idealmente no causa ninguna
disipación de potencia, como si lo hace la resistencia (La Ley de Joule).
En La bobina y las corrientes y el condensador y las corrientes se vio que hay un desfase
entre las corrientes y los voltajes, que en el primer caso es atrasada y en el segundo caso, es
adelantada.
El desfase que ofrece una bobina y un condensador, son opuestos, y si estos llegaran a ser
de la misma magnitud, se cancelarían y la impedancia total del circuito sería igual al valor
de la resistencia. (Ver la fórmula anterior)

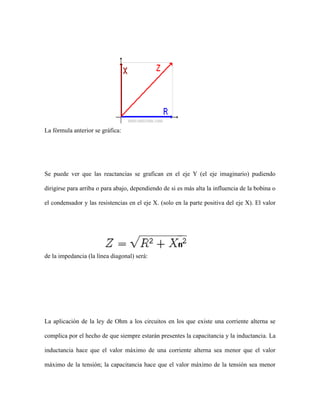

3. La fórmula anterior se gráfica:
Se puede ver que las reactancias se grafican en el eje Y (el eje imaginario) pudiendo
dirigirse para arriba o para abajo, dependiendo de si es más alta la influencia de la bobina o
el condensador y las resistencias en el eje X. (solo en la parte positiva del eje X). El valor
de la impedancia (la línea diagonal) será:
La aplicación de la ley de Ohm a los circuitos en los que existe una corriente alterna se
complica por el hecho de que siempre estarán presentes la capacitancia y la inductancia. La
inductancia hace que el valor máximo de una corriente alterna sea menor que el valor
máximo de la tensión; la capacitancia hace que el valor máximo de la tensión sea menor

4. que el valor máximo de la corriente. La capacitancia y la inductancia inhiben el flujo de
corriente alterna y deben tomarse en cuenta al calcularlo.
