1. 1

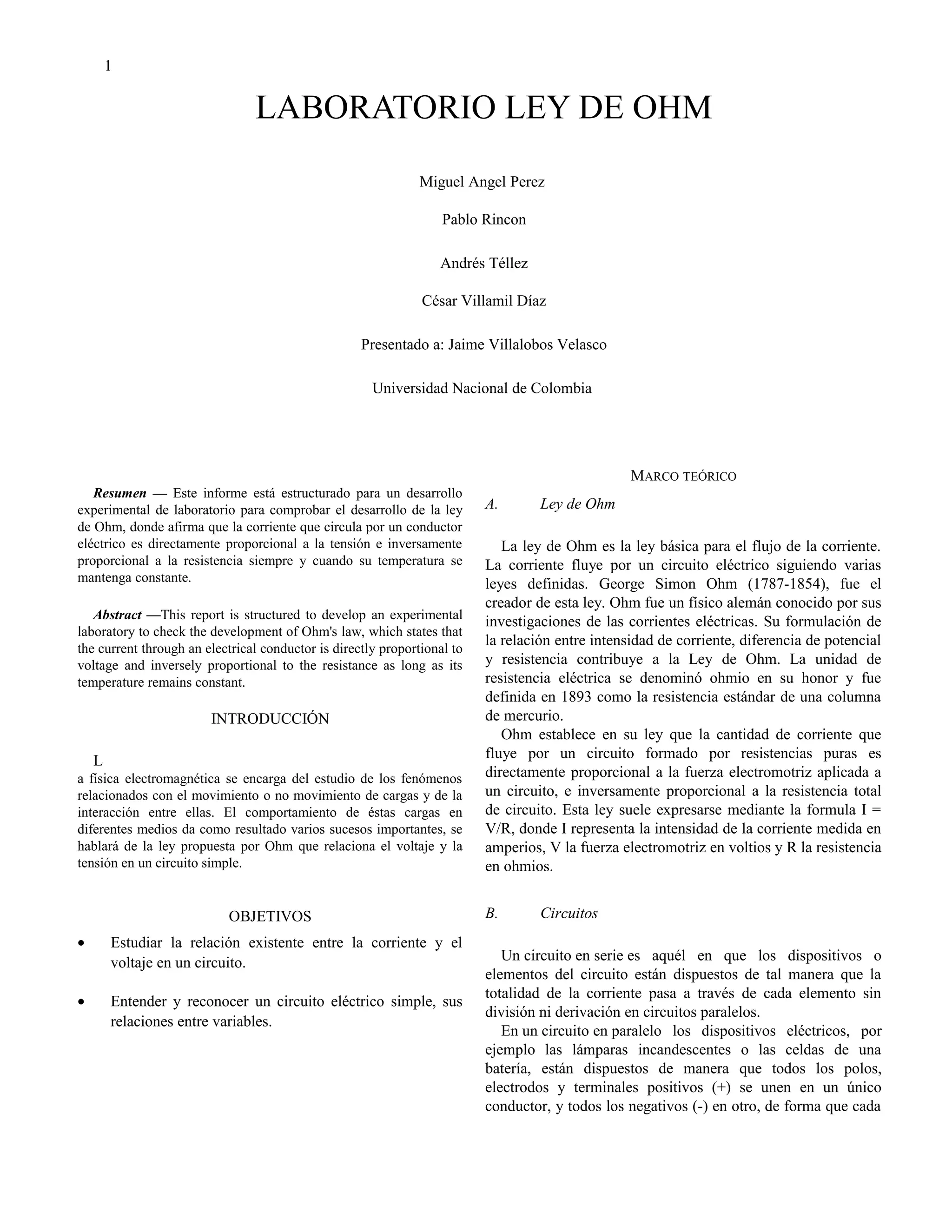

LABORATORIO LEY DE OHM
Miguel Angel Perez
Pablo Rincon
Andrés Téllez
César Villamil Díaz
Presentado a: Jaime Villalobos Velasco
Universidad Nacional de Colombia
MARCO TEÓRICO
Resumen — Este informe está estructurado para un desarrollo
experimental de laboratorio para comprobar el desarrollo de la ley
de Ohm, donde afirma que la corriente que circula por un conductor
eléctrico es directamente proporcional a la tensión e inversamente
proporcional a la resistencia siempre y cuando su temperatura se
mantenga constante.
Abstract —This report is structured to develop an experimental
laboratory to check the development of Ohm's law, which states that
the current through an electrical conductor is directly proportional to
voltage and inversely proportional to the resistance as long as its
temperature remains constant.
INTRODUCCIÓN
L
a física electromagnética se encarga del estudio de los fenómenos
relacionados con el movimiento o no movimiento de cargas y de la
interacción entre ellas. El comportamiento de éstas cargas en
diferentes medios da como resultado varios sucesos importantes, se
hablará de la ley propuesta por Ohm que relaciona el voltaje y la
tensión en un circuito simple.
OBJETIVOS
•
Estudiar la relación existente entre la corriente y el
voltaje en un circuito.
•
Entender y reconocer un circuito eléctrico simple, sus
relaciones entre variables.
A.
Ley de Ohm
La ley de Ohm es la ley básica para el flujo de la corriente.
La corriente fluye por un circuito eléctrico siguiendo varias
leyes definidas. George Simon Ohm (1787-1854), fue el
creador de esta ley. Ohm fue un físico alemán conocido por sus
investigaciones de las corrientes eléctricas. Su formulación de
la relación entre intensidad de corriente, diferencia de potencial
y resistencia contribuye a la Ley de Ohm. La unidad de
resistencia eléctrica se denominó ohmio en su honor y fue
definida en 1893 como la resistencia estándar de una columna
de mercurio.
Ohm establece en su ley que la cantidad de corriente que
fluye por un circuito formado por resistencias puras es
directamente proporcional a la fuerza electromotriz aplicada a
un circuito, e inversamente proporcional a la resistencia total
de circuito. Esta ley suele expresarse mediante la formula I =
V/R, donde I representa la intensidad de la corriente medida en
amperios, V la fuerza electromotriz en voltios y R la resistencia
en ohmios.
B.
Circuitos
Un circuito en serie es aquél en que los dispositivos o
elementos del circuito están dispuestos de tal manera que la
totalidad de la corriente pasa a través de cada elemento sin
división ni derivación en circuitos paralelos.
En un circuito en paralelo los dispositivos eléctricos, por
ejemplo las lámparas incandescentes o las celdas de una
batería, están dispuestos de manera que todos los polos,
electrodos y terminales positivos (+) se unen en un único
conductor, y todos los negativos (-) en otro, de forma que cada

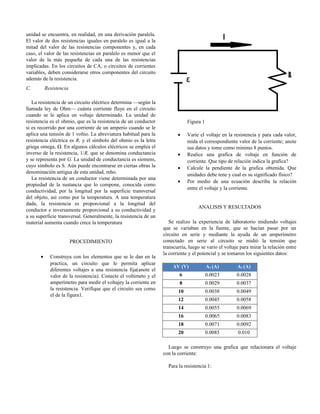

2. unidad se encuentra, en realidad, en una derivación paralela.
El valor de dos resistencias iguales en paralelo es igual a la
mitad del valor de las resistencias componentes y, en cada
caso, el valor de las resistencias en paralelo es menor que el
valor de la más pequeña de cada una de las resistencias
implicadas. En los circuitos de CA, o circuitos de corrientes
variables, deben considerarse otros componentes del circuito
además de la resistencia.
C.
Resistencia
La resistencia de un circuito eléctrico determina —según la
llamada ley de Ohm— cuánta corriente fluye en el circuito
cuando se le aplica un voltaje determinado. La unidad de
resistencia es el ohmio, que es la resistencia de un conductor
si es recorrido por una corriente de un amperio cuando se le
aplica una tensión de 1 voltio. La abreviatura habitual para la
resistencia eléctrica es R, y el símbolo del ohmio es la letra
griega omega, Ω. En algunos cálculos eléctricos se emplea el
inverso de la resistencia, 1/R, que se denomina conductancia
y se representa por G. La unidad de conductancia es siemens,
cuyo símbolo es S. Aún puede encontrarse en ciertas obras la
denominación antigua de esta unidad, mho.
La resistencia de un conductor viene determinada por una
propiedad de la sustancia que lo compone, conocida como
conductividad, por la longitud por la superficie transversal
del objeto, así como por la temperatura. A una temperatura
dada, la resistencia es proporcional a la longitud del
conductor e inversamente proporcional a su conductividad y
a su superficie transversal. Generalmente, la resistencia de un
material aumenta cuando crece la temperatura
PROCEDIMIENTO
•
Construya con los elementos que se le dan en la
practica, un circuito que le permita aplicar
diferentes voltajes a una resistencia fija(anote el
valor de la resistencia). Conecte el voltimeto y el
amperímetro para medir el voltajey la corriente en
la resistencia. Verifique que el circuito sea como
el de la figura1.
Figura 1
•
•
•
•
Varie el voltaje en la resistencia y para cada valor,
mida el correspondiente valor de la corriente; anote
sus datos y tome como minimo 8 puntos.
Realice una grafica de voltaje en función de
corriente. Que tipo de relación indica la grafica?
Calcule la pendiente de la grafica obtenida. Que
unidades debe tene y cual es su significado físico?
Por medio de una ecuación describa la relación
entre el voltaje y la corriente.
ANALISIS Y RESULTADOS
Se realizo la experiencia de laboratorio midiendo voltajes
que se variaban en la fuente, que se hacían pasar por un
circuito en serie y mediante la ayuda de un amperímetro
conectado en serie al circuito se midió la tensión que
transcurría, luego se vario el voltaje para mirar la relación entre
la corriente y el potencial y se tomaron los siguientes datos:
ΔV (V)
A1 (A)
A2 (A)
6
0.0023
0.0028
8
0.0029
0.0037
10
0.0038
0.0049
12
0.0045
0.0058
14
0.0055
0.0069
16
0.0065
0.0083
18
0.0071
0.0092
20
0.0085
0.010
Luego se construyo una grafica que relacionara el voltaje
con la corriente:
Para la resistencia 1:
3. 3
se ve representado en la tolerancia que nos reporta el
fabricante.
Con esto en mente se puede tener en cuenta que se cumple la
ecuación propuesta por Ohm que dice que el voltaje es
directamente proporcional a la resistencia y a la intensidad de
corriente.
V=IR
CONCLUSIONES
Obteniendo como resultado una ecuación de V = 2268.6I
+1.345 con una proximidad a una ecuación lineal del 99,2% y
al derivar esta ecuación tenemos que δV= 2268.6, que se le
puede dar como interpretación de una constante, la cual Ohm
la llamaría resistencia.
Para la resistencia 2 tenemos:
•
Se determino la relación entre la corriente y el voltaje
en un circuito en serie realizando los pasos seguidos
por Ohm para luego una formulación de una ecuación.
•
Los datos obtenidos por la ecuación experimental
concuerdan con los valores reportados por el
fabricante teniendo errores relativamente muy bajos
cumpliendo con el objetivo del laboratorio.
REFERENCIAS
[1] Sears, Zemansky. Física Universitaria Volumen 2, Edición
12
[2] Serway, Raymond. Física para Ciencias e Ingeniería
Volumen 2, Edición 5
Obteniendo como resultado una ecuación de V =
1877.9+0.887 con una proximidad a una ecuación lineal del
99,7% y al derivar esta ecuación tenemos que δV= 1877.9,
que se le puede dar como interpretación de una constante, en
nuestro caso la resistencia 2.
Estas derivadas tienes un gran sentido debido que Ohm
observo que había una relación entre el voltaje y la
resistencia pero que esta dependía de el material transmisor,
de su longitud y su área transversal, los valores que nos
reportaba el fabricante eran de 2200 Ω y 1800 Ω
respectivamente.
Según las derivadas de las ecuaciones que nos respresentan la
medida de la resistencias, nos reportaría un grado de error del
3.12% para la primera resistencia y un error del 4,28% el cual
