El documento resume la ley de Ohm, que establece que la corriente eléctrica es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del circuito. También describe las leyes de Kirchhoff sobre la conservación de la corriente y la tensión en los circuitos eléctricos. Finalmente, menciona algunas aplicaciones comunes de la electricidad como la electrónica, motores eléctricos, transformadores y electrodomésticos.
Buenas noches profesora Elizabeth, me permito enviarle el trabajo de powerpoint sobre las leyes de OHM y Kirchhoff, con ejemplos resueltos, Muchas gracias.
Natalia Aya 11-3
Buenas noches profesora Elizabeth, me permito enviarle el trabajo de powerpoint sobre las leyes de OHM y Kirchhoff, con ejemplos resueltos, Muchas gracias.
Natalia Aya 11-3
La tecnología utilizada en el proceso de medición eléctrica debe permitir determinar el costo de la energía que el usuario consume de acuerdo a las políticas de precio de la empresa distribuidora de energía, considerando que la energía eléctrica tiene costos de producción diferentes dependiendo de la región, época del año, horario del consumo, hábitos y necesidades del usuario
La potencia o energía eléctrica es la rapidez o velocidad con que la energía eléctrica asume otra forma.
En un sistema mecánico, la potencia es la rapidez con la que se realiza un trabajo, es decir, la cantidad de trabajo que puede hacerse en una cantidad específica de tiempo.
La potencia eléctrica, o sea, el porcentaje en el cual la energía eléctrica se convierte en otra forma de energía, simplemente es la corriente multiplicada por el voltaje.La unidad de medida de la potencia eléctrica es el watt (W), en honor a James Watt.Un voltaje de 1 voltio, al empujar una corriente de 1 amperio, produce 1 watt de potencia.
En que consiste la Ley de Ohm y presente 4 ejercicios resueltos / Describa en...david pul
En que consiste la Ley de Ohm y presente 4 ejercicios resueltos / Describa en qué consisten las Leyes de Kirchhoff y presente 2 ejercicios resueltos de cada una. Investigue sobre el interruptor (pulsador) y sobre el Motor eléctrico
2. La ley de Ohm dice que
la intensidad de la corriente que
circula entre dos puntos de un
circuito eléctrico es proporcional a
la tensión eléctrica entre dichos
puntos. Esta constante es
la conductancia eléctrica, que es la
inversa de la resistencia eléctrica.
La intensidad de corriente que
circula por un circuito dado es
directamente proporcional a la
tensión aplicada e inversamente
proporcional a la resistencia del
mismo.

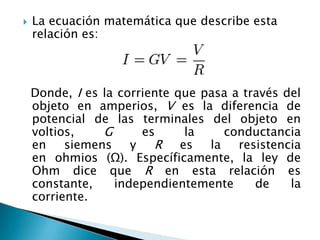

3. La ecuación matemática que describe esta
relación es:
Donde, I es la corriente que pasa a través del
objeto en amperios, V es la diferencia de
potencial de las terminales del objeto en
voltios, G es la conductancia
en siemens y R es la resistencia
en ohmios (Ω). Específicamente, la ley de
Ohm dice que R en esta relación es
constante, independientemente de la
corriente.
4. Esta ley tiene el nombre del
físico alemán Georg Ohm,
que en un tratado
publicado en 1827, halló
valores de tensión y
corriente que pasaba a
través de unos circuitos
eléctricos simples que
contenían una gran
cantidad de cables. Él
presentó una ecuación un
poco más compleja que la
mencionada anteriormente
para explicar sus resultados
experimentales. La
ecuación de arriba es la
forma moderna de la ley de
Ohm.
5. Las leyes de Kirchhoff son
dos igualdades que se
basan en la conservación
de la energía y la carga en
los circuitos eléctricos.
Fueron descritas por
primera vez en 1845
por Gustav Kirchhoff. Son
ampliamente usadas
en ingeniería eléctrica.

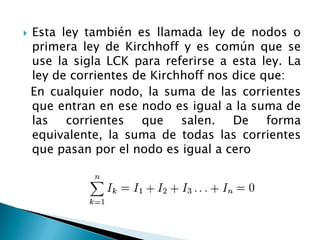

6. Esta ley también es llamada ley de nodos o
primera ley de Kirchhoff y es común que se
use la sigla LCK para referirse a esta ley. La
ley de corrientes de Kirchhoff nos dice que:
En cualquier nodo, la suma de las corrientes
que entran en ese nodo es igual a la suma de
las corrientes que salen. De forma
equivalente, la suma de todas las corrientes
que pasan por el nodo es igual a cero

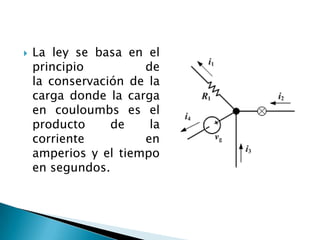

7. La ley se basa en el
principio de
la conservación de la
carga donde la carga
en couloumbs es el
producto de la
corriente en
amperios y el tiempo
en segundos.
8. Esta ley es llamada también Segunda ley de
Kirchhoff, ley de lazos de Kirchhoff o ley de
mallas de Kirchhoff y es común que se use la
sigla LVK para referirse a esta ley.
En un lazo cerrado, la suma de todas las
caídas de tensión es igual a la tensión total
suministrada. De forma equivalente, la suma
algebraica de las diferencias de potencial
eléctrico en un lazo es igual a cero.
9. Ley de tensiones de
Kirchhoff, en este
caso v4= v1+v2+v3.
No se tiene en
cuenta a v5 porque
no forma parte de
la malla que
estamos
analizando.
10. La electricidad tiene
un sinfín de
aplicaciones tanto
para uso doméstico,
industrial, medicinal y
en el transporte.
11. Electrónica
Generador eléctrico
Motor eléctrico
Transformador
Maquinas frigoríficas
Aire acondicionado
Electroimanes
Telecomunicaciones
Electroquímica
Electroválvulas
Iluminación y
alumbrado
Producción de calor
Electrodomésticos
Robótica
Señales luminosas
