1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Universitaria
Instituto Universitario Politécnico
“Santiago Mariño”
San Cristóbal – Estado Táchira
BOBINAS
Y
RESISTENCIAS
Diego A. Zerpa R.
26.788.355
Especialidad: Ing. Electrónica.
San Cristóbal, julio del 2016

2. BOBINAS
Una bobina o llama también inductor por su forma en espiral de
alambre enrollado, es un componente de los circuitos electrónicos por el
cual su función es almacenar energía en forma de campo magnético.
¿Qué es una bobina?

3.  Los inductores o bobinas se oponen a variación de corrientes que circulen
entre ellas.
 Las bobinas se miden en Henrios “H” y podemos encontrarse unas que se
miden en MiliHenrios ‘’mH”.
 Su valor influye en los números de espirales que posea, al igual que la longitud
del cable de dicha bobina.
Características de las bobinas

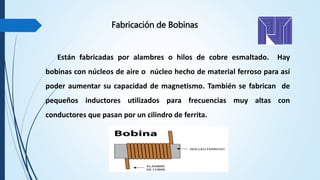

4. Están fabricadas por alambres o hilos de cobre esmaltado. Hay
bobinas con núcleos de aire o núcleo hecho de material ferroso para así
poder aumentar su capacidad de magnetismo. También se fabrican de
pequeños inductores utilizados para frecuencias muy altas con
conductores que pasan por un cilindro de ferrita.
Fabricación de Bobinas

5. 1. Fijas
 Bobina de núcleo de aire
Tipos de bobinas
El conductor se arrolla sobre un
soporte hueco y posteriormente se
retira este quedando con un aspecto
parecido al de un resorte o espiral.
 Bobina de núcleo sólido
Su núcleo por lo general suele
ser de un material ferromagnético
(metálico), y poseen valores de
inductancia mucho más elevados.

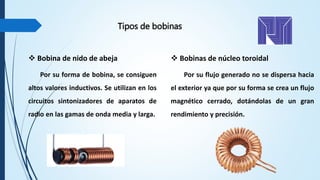

6.  Bobina de nido de abeja
Por su forma de bobina, se consiguen
altos valores inductivos. Se utilizan en los
circuitos sintonizadores de aparatos de
radio en las gamas de onda media y larga.
 Bobinas de núcleo toroidal
Por su flujo generado no se dispersa hacia
el exterior ya que por su forma se crea un flujo
magnético cerrado, dotándolas de un gran
rendimiento y precisión.
Tipos de bobinas

7.  Las bobinas de ferrita
Enrolladas sobre núcleo de ferrita, normalmente cilíndricos, con aplicaciones
en radio es muy interesante desde el punto de vista práctico ya que, permite
emplear en conjunto como antena colocándola directamente en el receptor.
Tipos de bobinas

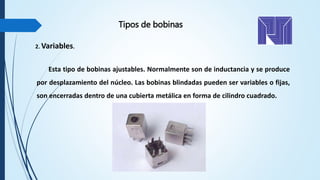

8. Esta tipo de bobinas ajustables. Normalmente son de inductancia y se produce
por desplazamiento del núcleo. Las bobinas blindadas pueden ser variables o fijas,
son encerradas dentro de una cubierta metálica en forma de cilindro cuadrado.
2. Variables.
Tipos de bobinas

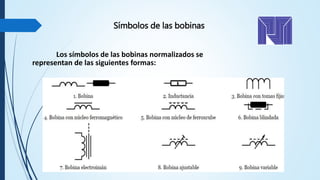

9. Símbolos de las bobinas
Los símbolos de las bobinas normalizados se
representan de las siguientes formas:

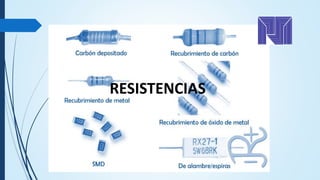

10. RESISTENCIAS

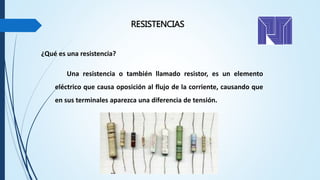

11. RESISTENCIAS
¿Qué es una resistencia?
Una resistencia o también llamado resistor, es un elemento
eléctrico que causa oposición al flujo de la corriente, causando que
en sus terminales aparezca una diferencia de tensión.

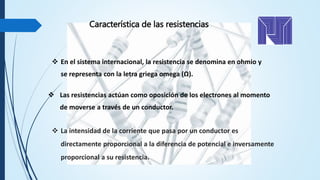

12. Característica de las resistencias
 Las resistencias actúan como oposición de los electrones al momento
de moverse a través de un conductor.
 En el sistema internacional, la resistencia se denomina en ohmio y
se representa con la letra griega omega (Ω).
 La intensidad de la corriente que pasa por un conductor es
directamente proporcional a la diferencia de potencial e inversamente
proporcional a su resistencia.

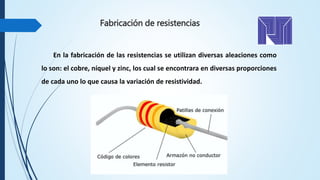

13. Fabricación de resistencias
En la fabricación de las resistencias se utilizan diversas aleaciones como
lo son: el cobre, níquel y zinc, los cual se encontrara en diversas proporciones
de cada uno lo que causa la variación de resistividad.

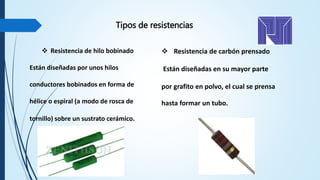

14. Tipos de resistencias
 Resistencia de hilo bobinado
Están diseñadas por unos hilos
conductores bobinados en forma de
hélice o espiral (a modo de rosca de
tornillo) sobre un sustrato cerámico.
 Resistencia de carbón prensado
Están diseñadas en su mayor parte
por grafito en polvo, el cual se prensa
hasta formar un tubo.

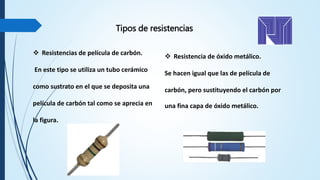

15. Tipos de resistencias
 Resistencias de película de carbón.
En este tipo se utiliza un tubo cerámico
como sustrato en el que se deposita una
película de carbón tal como se aprecia en
la figura.
 Resistencia de óxido metálico.
Se hacen igual que las de película de
carbón, pero sustituyendo el carbón por
una fina capa de óxido metálico.

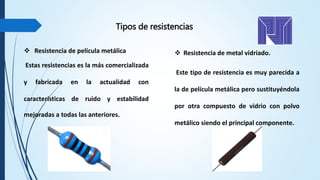

16.  Resistencia de metal vidriado.
Este tipo de resistencia es muy parecida a
la de película metálica pero sustituyéndola
por otra compuesto de vidrio con polvo
metálico siendo el principal componente.
 Resistencia de película metálica
Estas resistencias es la más comercializada
y fabricada en la actualidad con
características de ruido y estabilidad
mejoradas a todas las anteriores.
Tipos de resistencias

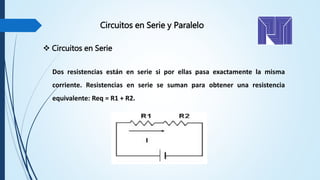

17. Circuitos en Serie y Paralelo
 Circuitos en Serie
Dos resistencias están en serie si por ellas pasa exactamente la misma
corriente. Resistencias en serie se suman para obtener una resistencia
equivalente: Req = R1 + R2.

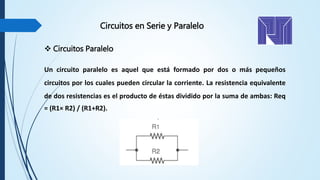

18. Circuitos en Serie y Paralelo
 Circuitos Paralelo
Un circuito paralelo es aquel que está formado por dos o más pequeños
circuitos por los cuales pueden circular la corriente. La resistencia equivalente
de dos resistencias es el producto de éstas dividido por la suma de ambas: Req
= (R1× R2) / (R1+R2).

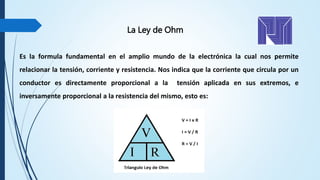

19. Es la formula fundamental en el amplio mundo de la electrónica la cual nos permite
relacionar la tensión, corriente y resistencia. Nos indica que la corriente que circula por un
conductor es directamente proporcional a la tensión aplicada en sus extremos, e
inversamente proporcional a la resistencia del mismo, esto es:
La Ley de Ohm
