El documento describe las dos limitaciones más importantes de los sistemas de comunicaciones: el ruido y el ancho de banda. Explica que el ruido interfiere con la señal útil y que el ancho de banda del canal debe ser mayor o igual al ancho de banda de la información para transmitirla adecuadamente. Además, resume las contribuciones de Hartley y Shannon sobre la relación entre la capacidad de información, el ancho de banda y la relación señal-ruido.

1. Profesor: Jhon Alexander Holguín Barrera
jhon.holguin@gmail.com

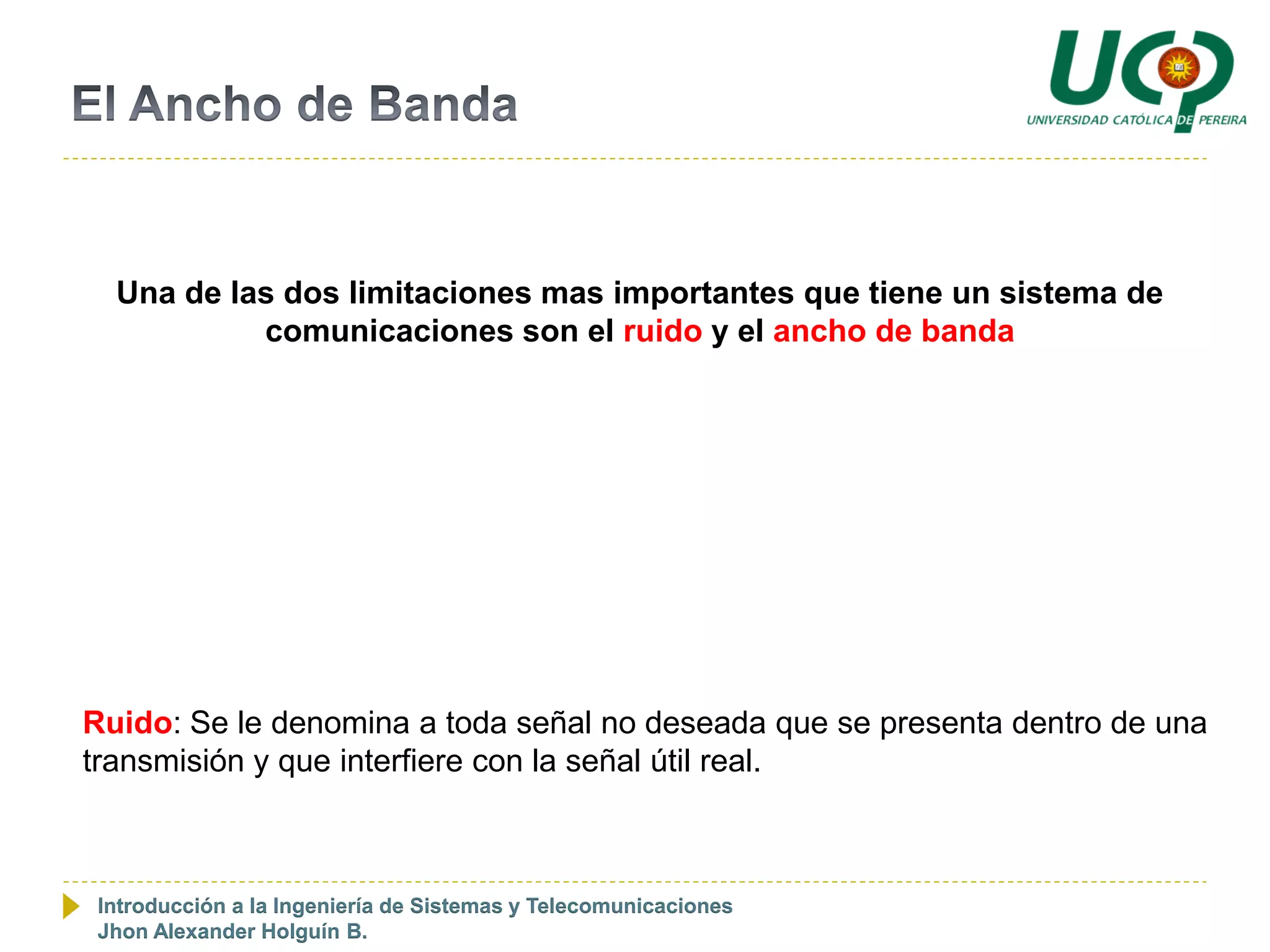

2. Una de las dos limitaciones mas importantes que tiene un sistema de
comunicaciones son el ruido y el ancho de banda
Ruido: Se le denomina a toda señal no deseada que se presenta dentro de una
transmisión y que interfiere con la señal útil real.
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

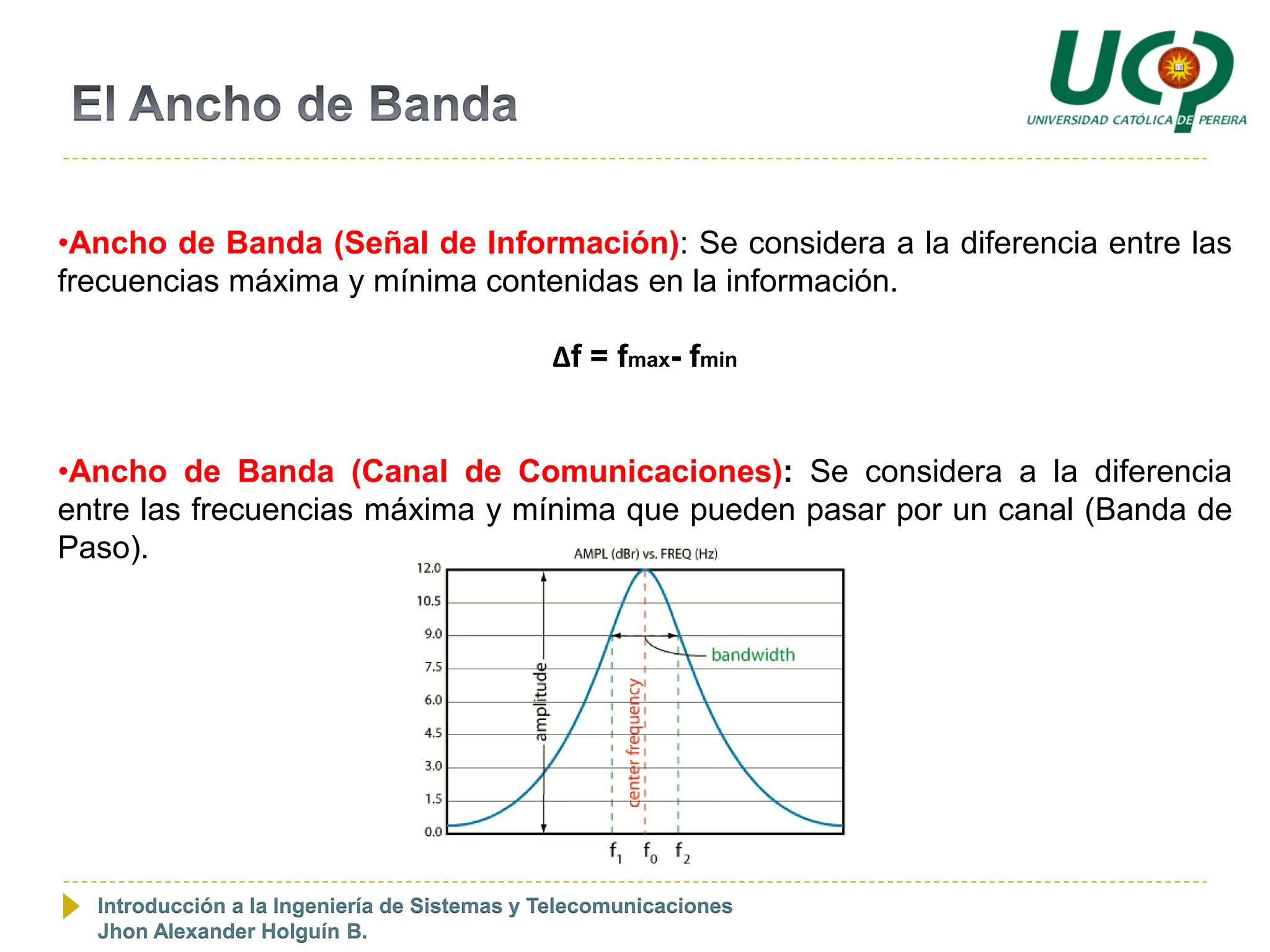

3. •Ancho de Banda (Señal de Información): Se considera a la diferencia entre las
frecuencias máxima y mínima contenidas en la información.
Δf = fmax- fmin
•Ancho de Banda (Canal de Comunicaciones): Se considera a la diferencia
entre las frecuencias máxima y mínima que pueden pasar por un canal (Banda de
Paso).
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

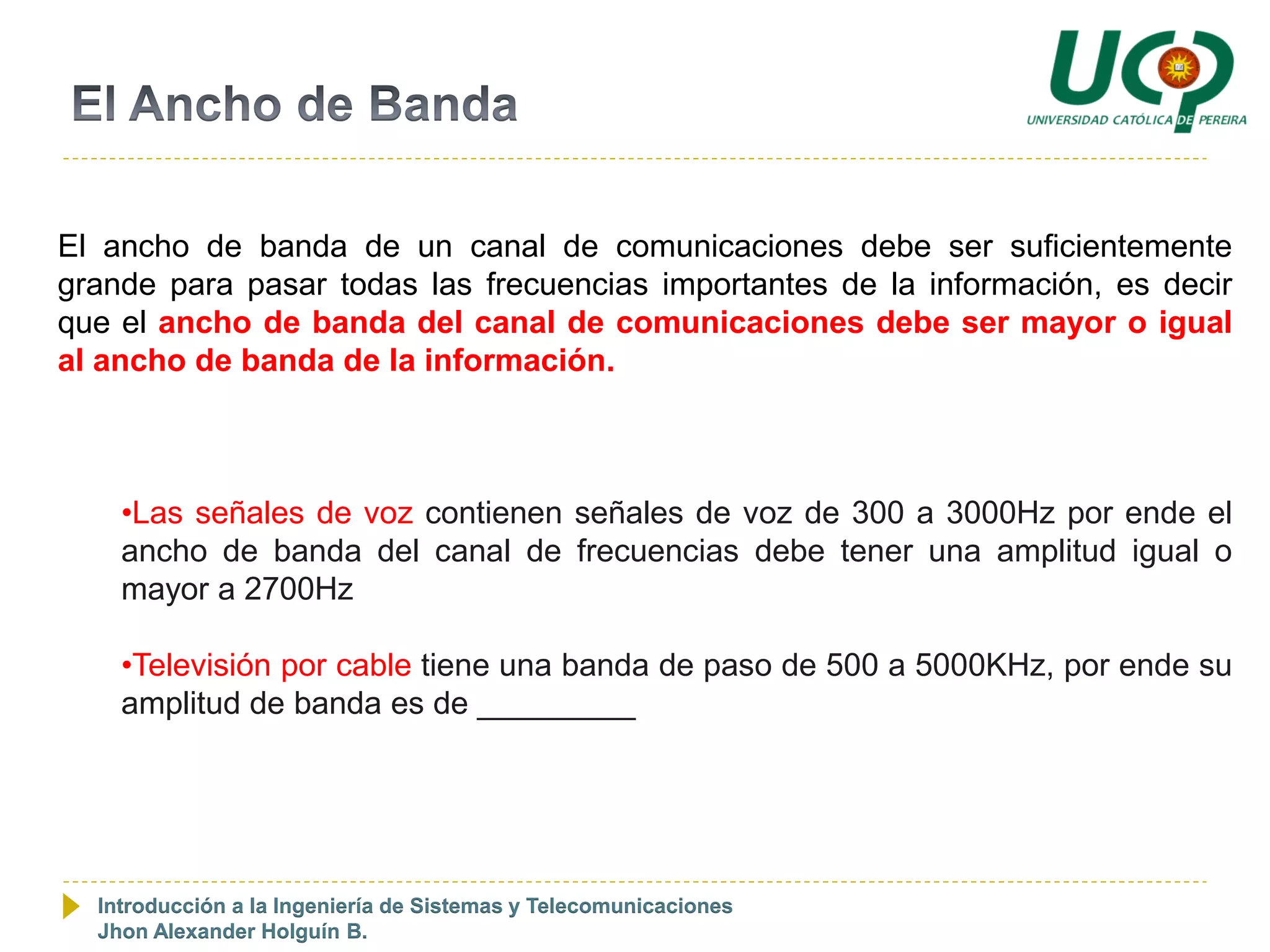

4. El ancho de banda de un canal de comunicaciones debe ser suficientemente
grande para pasar todas las frecuencias importantes de la información, es decir
que el ancho de banda del canal de comunicaciones debe ser mayor o igual
al ancho de banda de la información.
•Las señales de voz contienen señales de voz de 300 a 3000Hz por ende el
ancho de banda del canal de frecuencias debe tener una amplitud igual o
mayor a 2700Hz
•Televisión por cable tiene una banda de paso de 500 a 5000KHz, por ende su
amplitud de banda es de _________
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

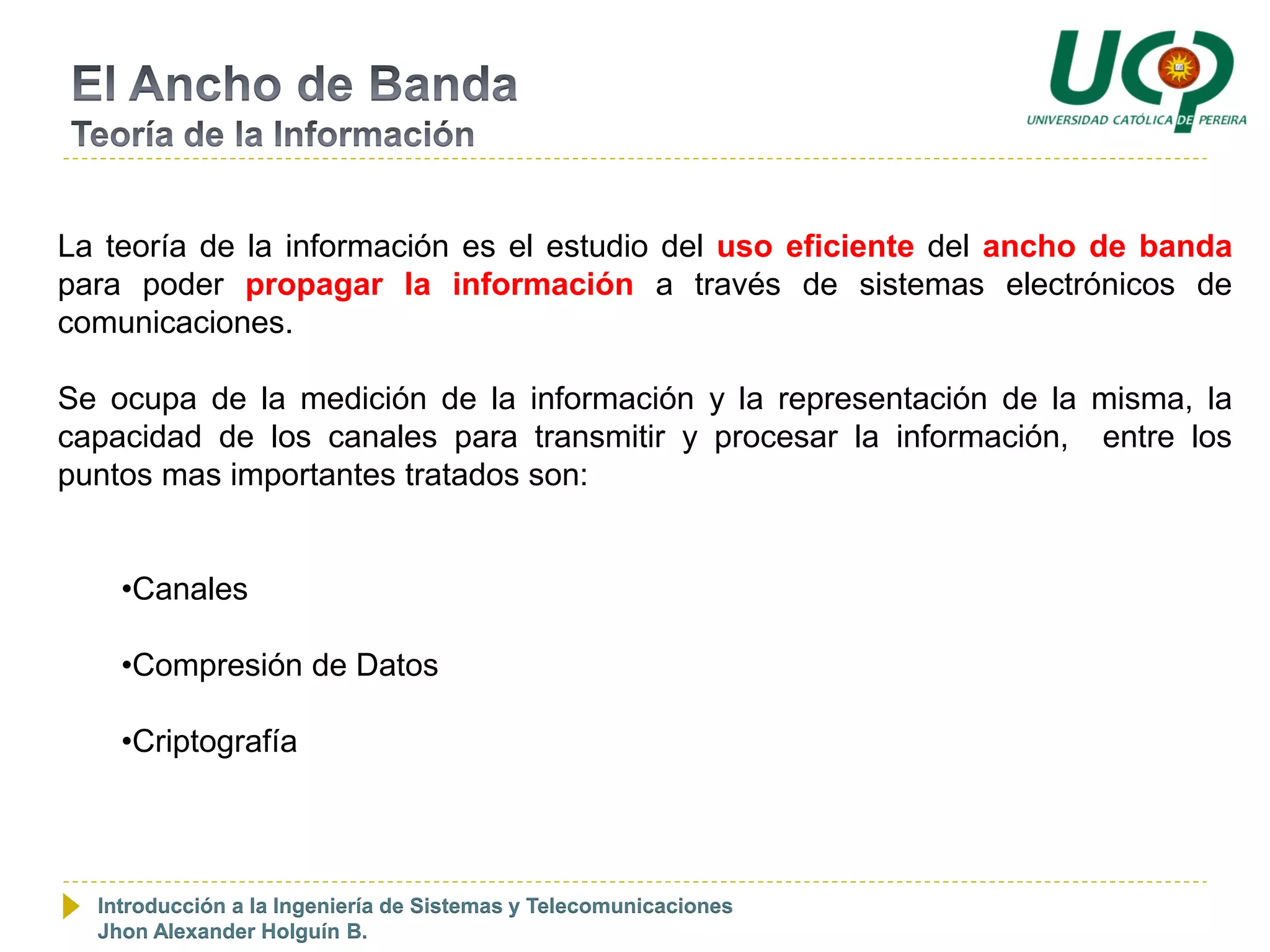

5. La teoría de la información es el estudio del uso eficiente del ancho de banda
para poder propagar la información a través de sistemas electrónicos de
comunicaciones.
Se ocupa de la medición de la información y la representación de la misma, la
capacidad de los canales para transmitir y procesar la información, entre los
puntos mas importantes tratados son:
•Canales
•Compresión de Datos
•Criptografía
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

6. El ancho de banda en la transmisión de la información, comprende la cantidad de
datos que pueden ser transmitidos dentro del canal de comunicación.
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

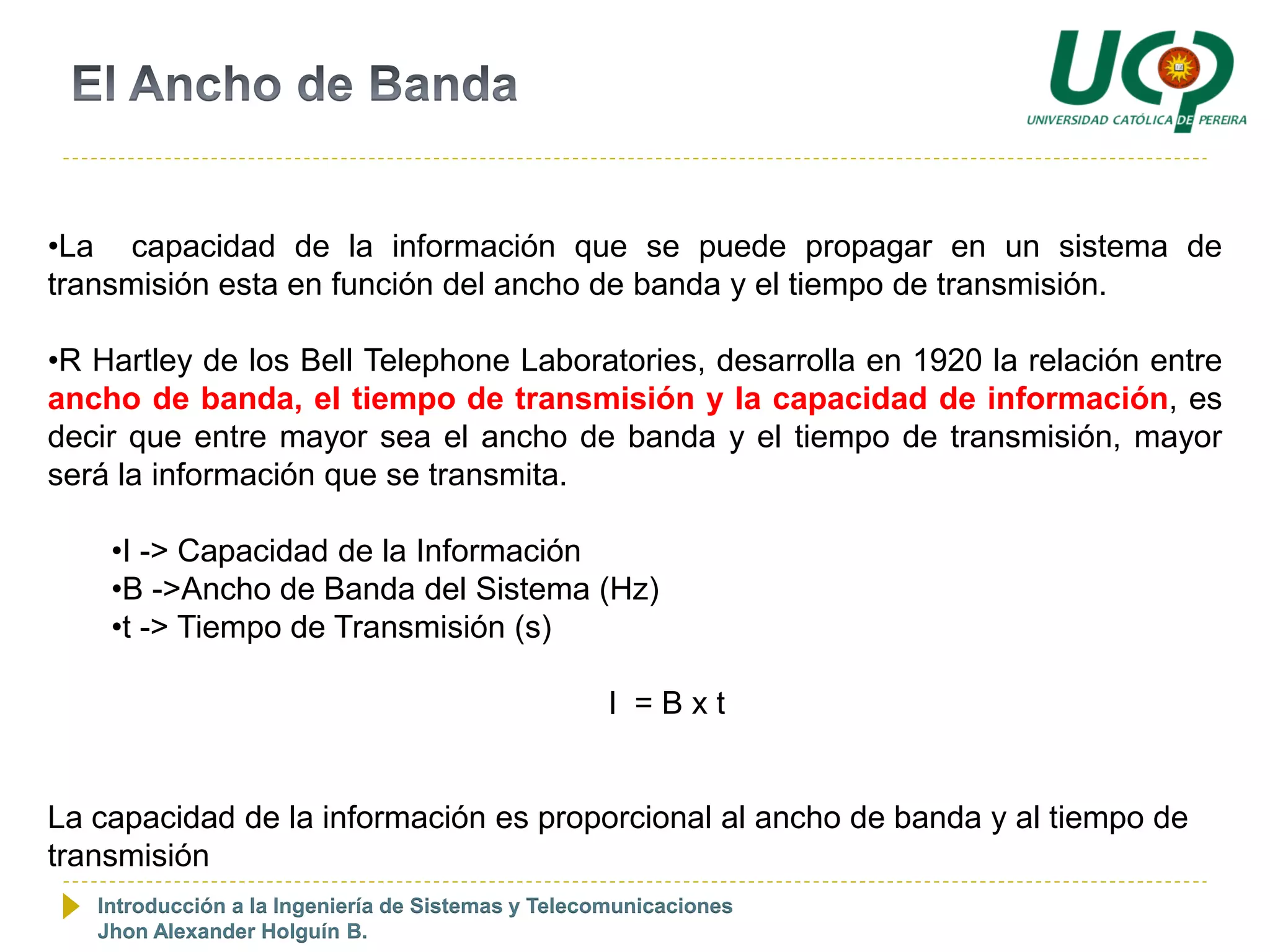

7. •La capacidad de la información que se puede propagar en un sistema de
transmisión esta en función del ancho de banda y el tiempo de transmisión.
•R Hartley de los Bell Telephone Laboratories, desarrolla en 1920 la relación entre
ancho de banda, el tiempo de transmisión y la capacidad de información, es
decir que entre mayor sea el ancho de banda y el tiempo de transmisión, mayor
será la información que se transmita.
•I -> Capacidad de la Información
•B ->Ancho de Banda del Sistema (Hz)
•t -> Tiempo de Transmisión (s)
I =Bxt
La capacidad de la información es proporcional al ancho de banda y al tiempo de
transmisión
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

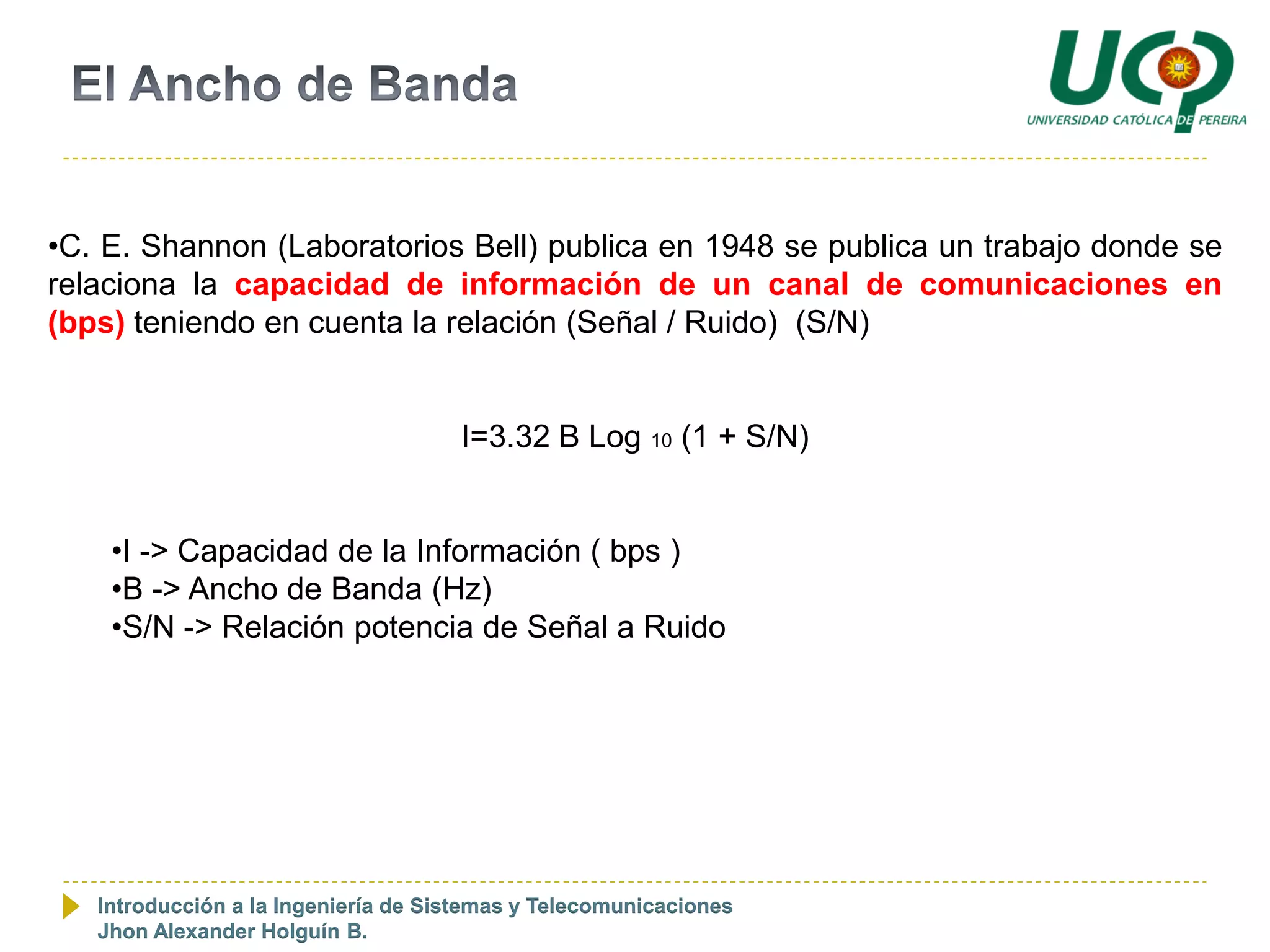

8. •C. E. Shannon (Laboratorios Bell) publica en 1948 se publica un trabajo donde se
relaciona la capacidad de información de un canal de comunicaciones en
(bps) teniendo en cuenta la relación (Señal / Ruido) (S/N)
I=3.32 B Log 10 (1 + S/N)
•I -> Capacidad de la Información ( bps )
•B -> Ancho de Banda (Hz)
•S/N -> Relación potencia de Señal a Ruido
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

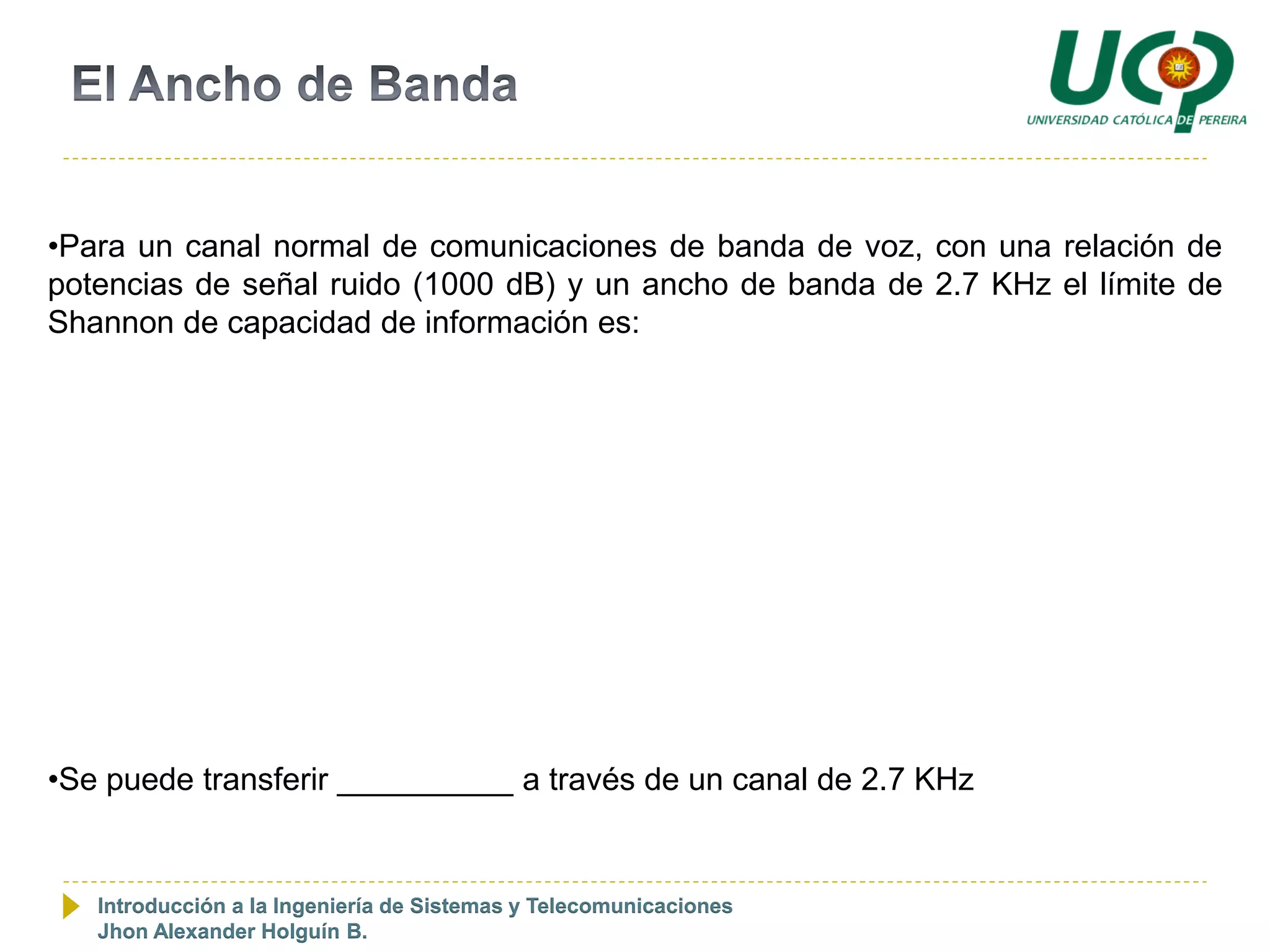

9. •Para un canal normal de comunicaciones de banda de voz, con una relación de
potencias de señal ruido (1000 dB) y un ancho de banda de 2.7 KHz el límite de
Shannon de capacidad de información es:
•Se puede transferir __________ a través de un canal de 2.7 KHz
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

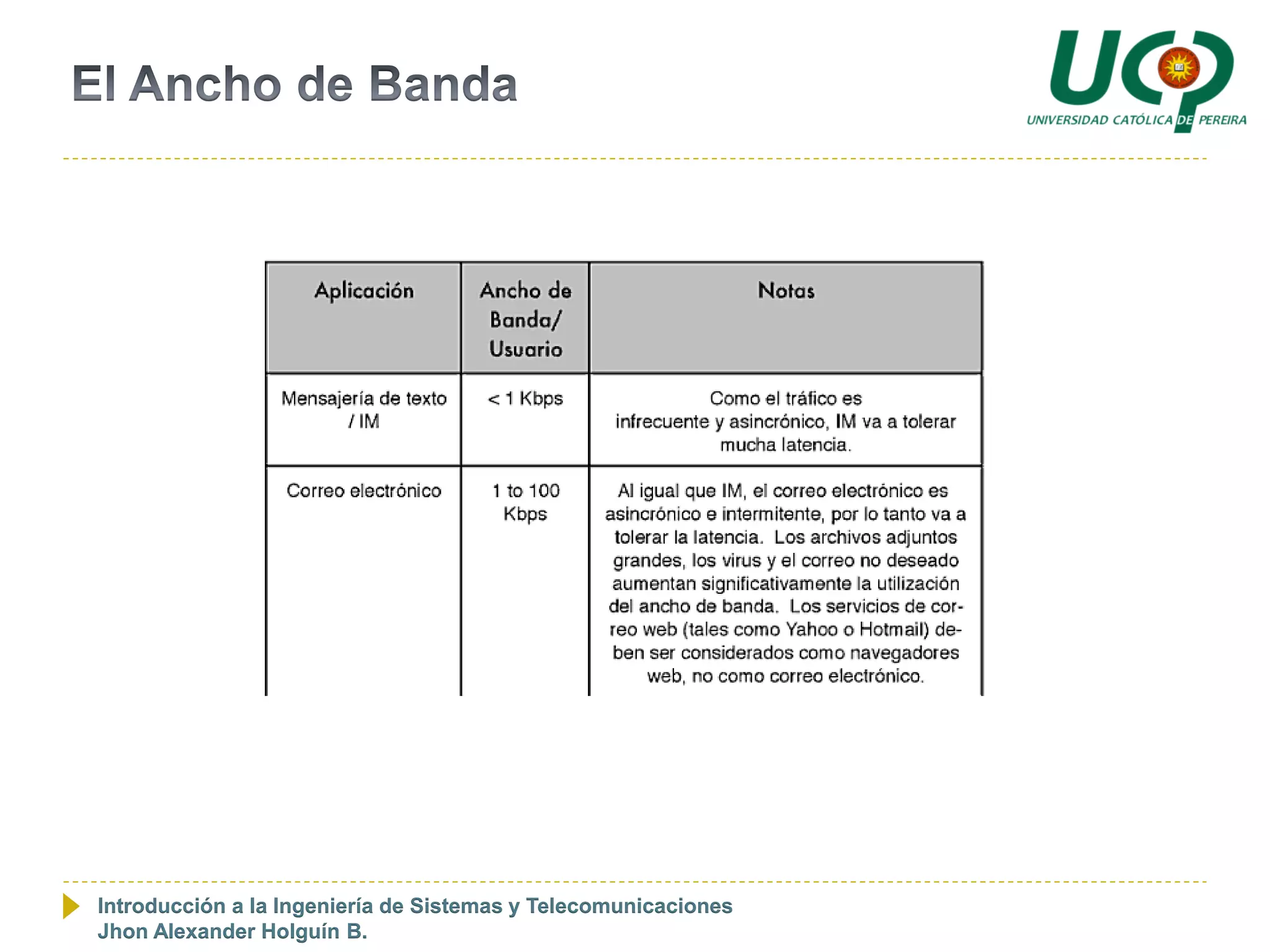

10. Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

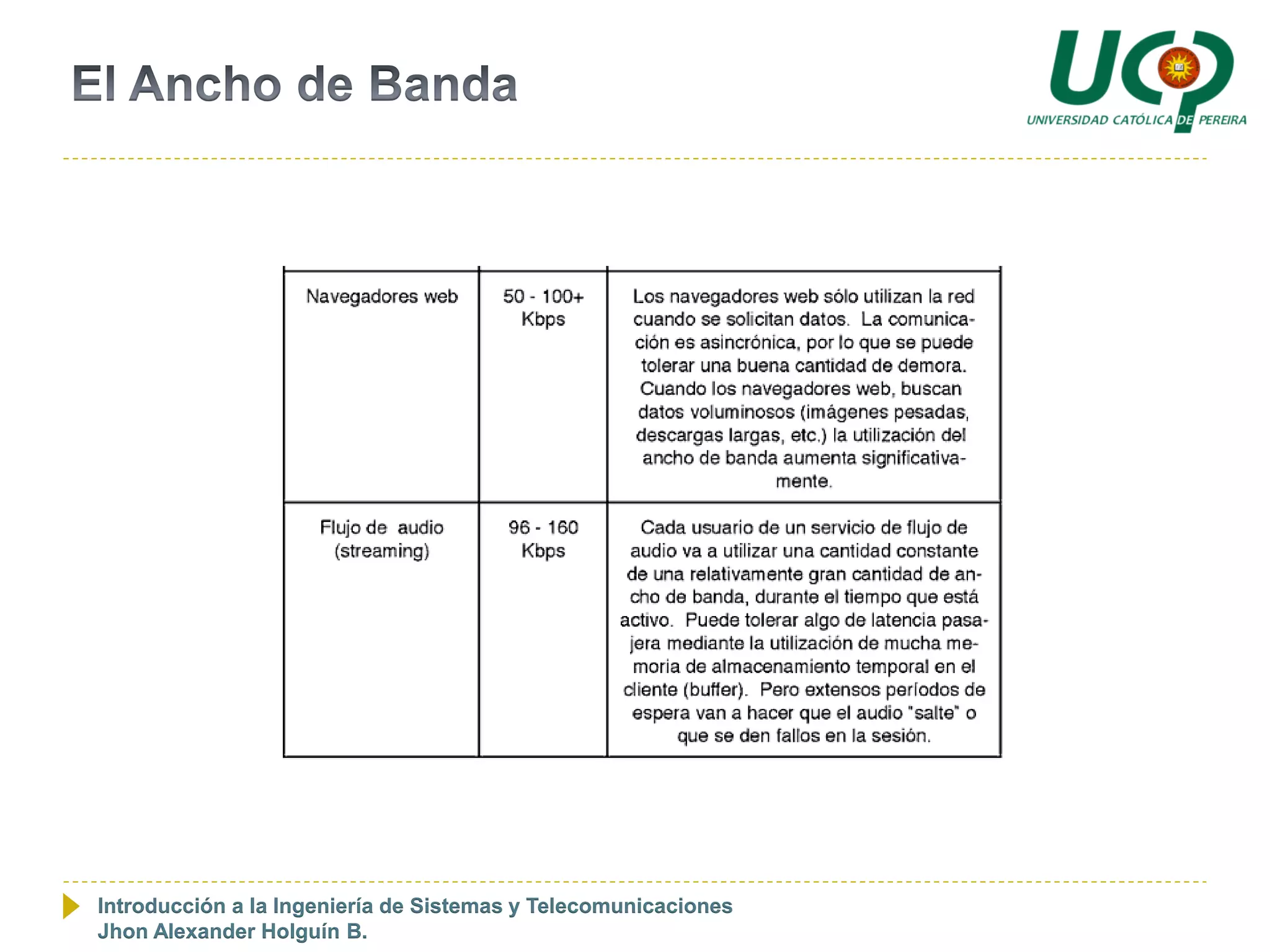

11. Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

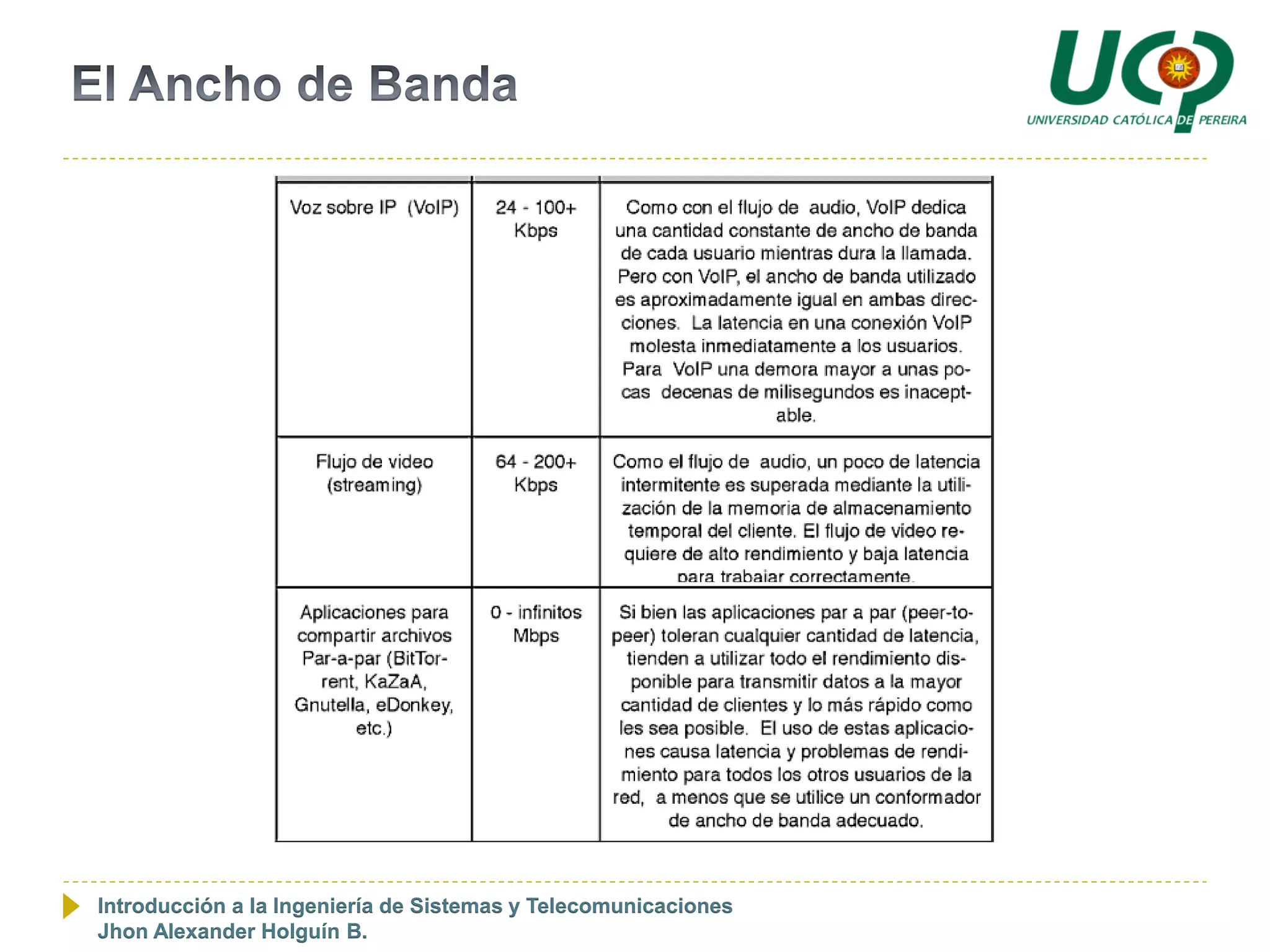

12. Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

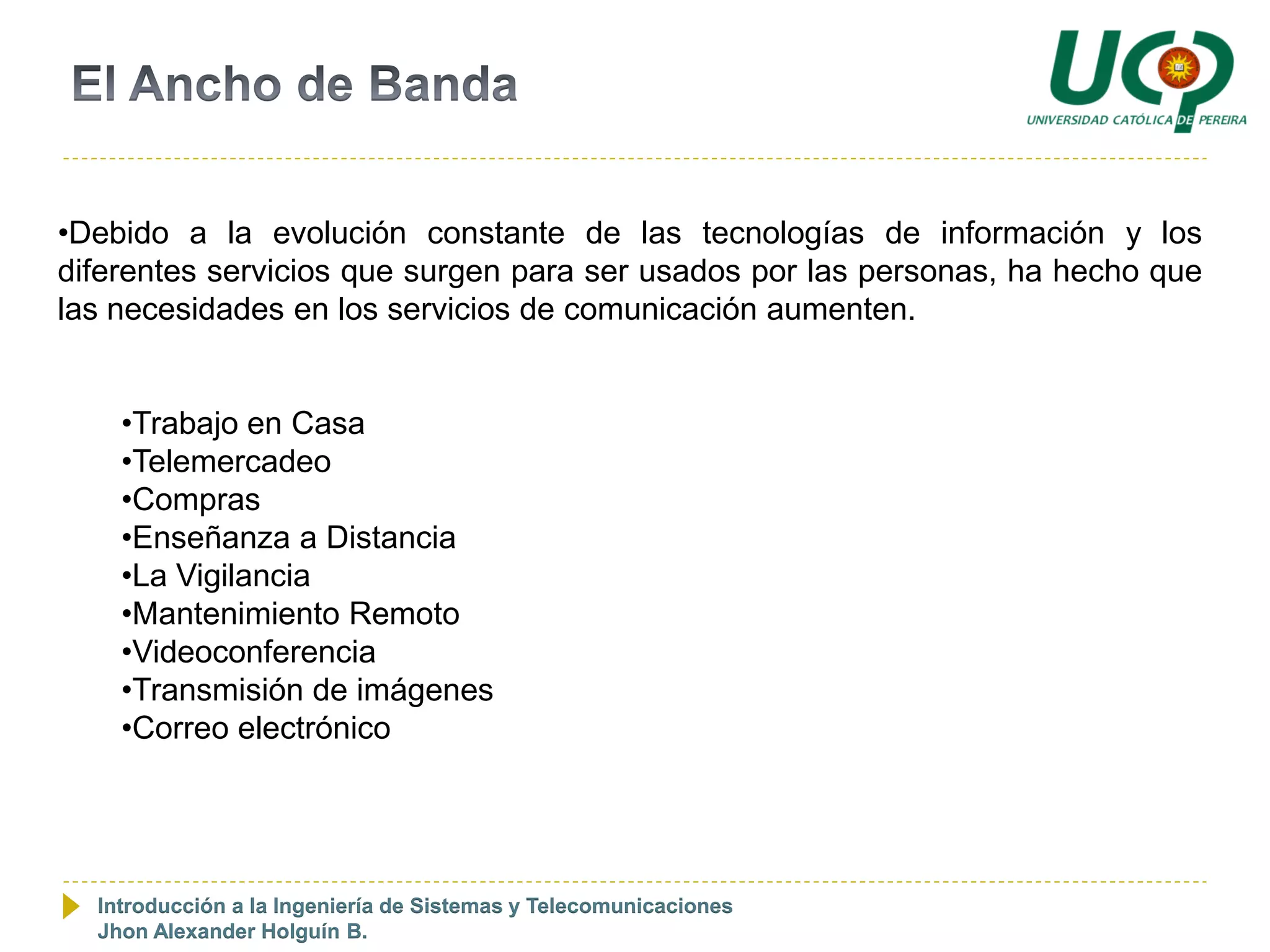

13. •Debido a la evolución constante de las tecnologías de información y los
diferentes servicios que surgen para ser usados por las personas, ha hecho que
las necesidades en los servicios de comunicación aumenten.
•Trabajo en Casa
•Telemercadeo
•Compras
•Enseñanza a Distancia
•La Vigilancia
•Mantenimiento Remoto
•Videoconferencia
•Transmisión de imágenes
•Correo electrónico
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

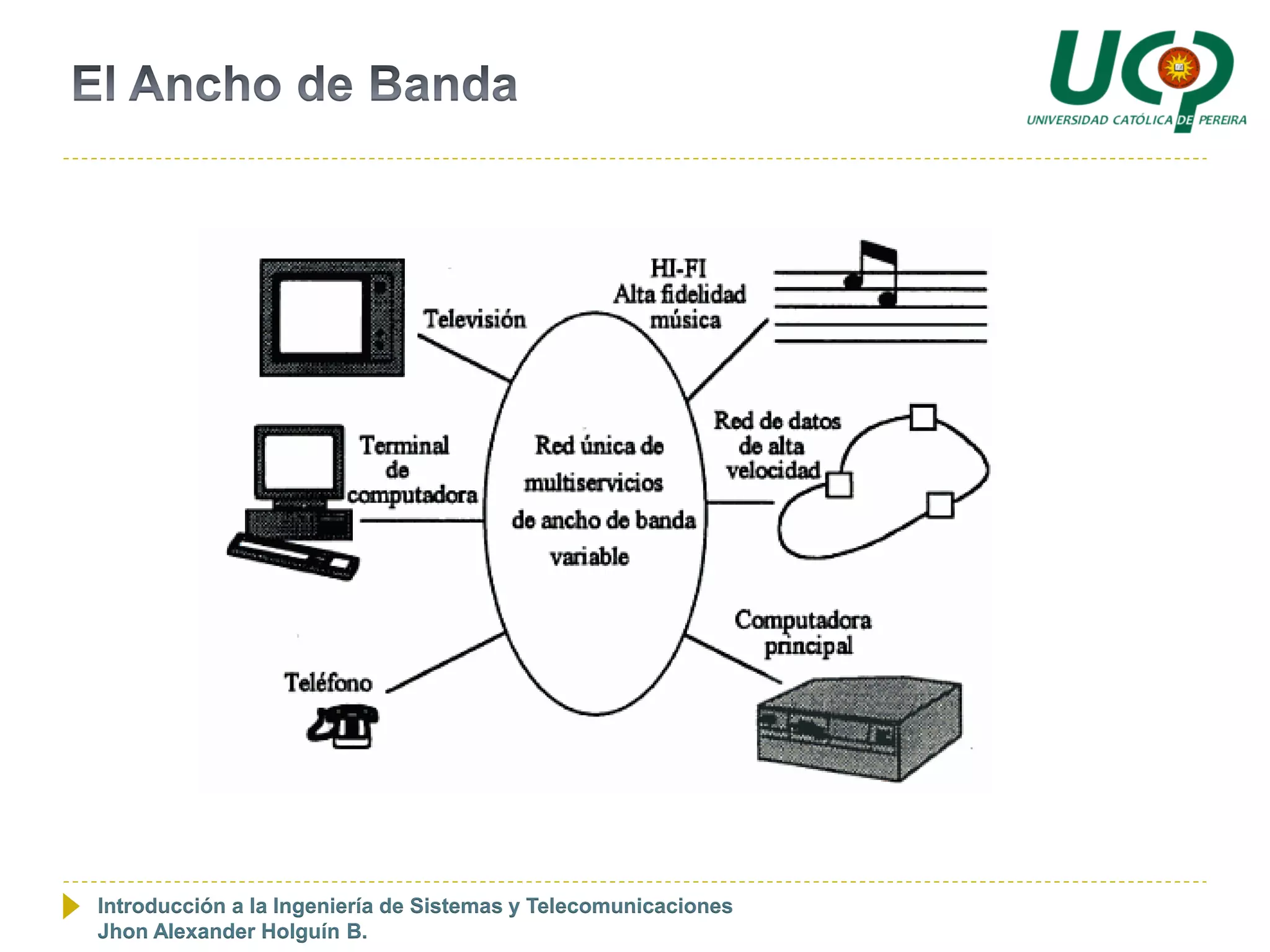

14. Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

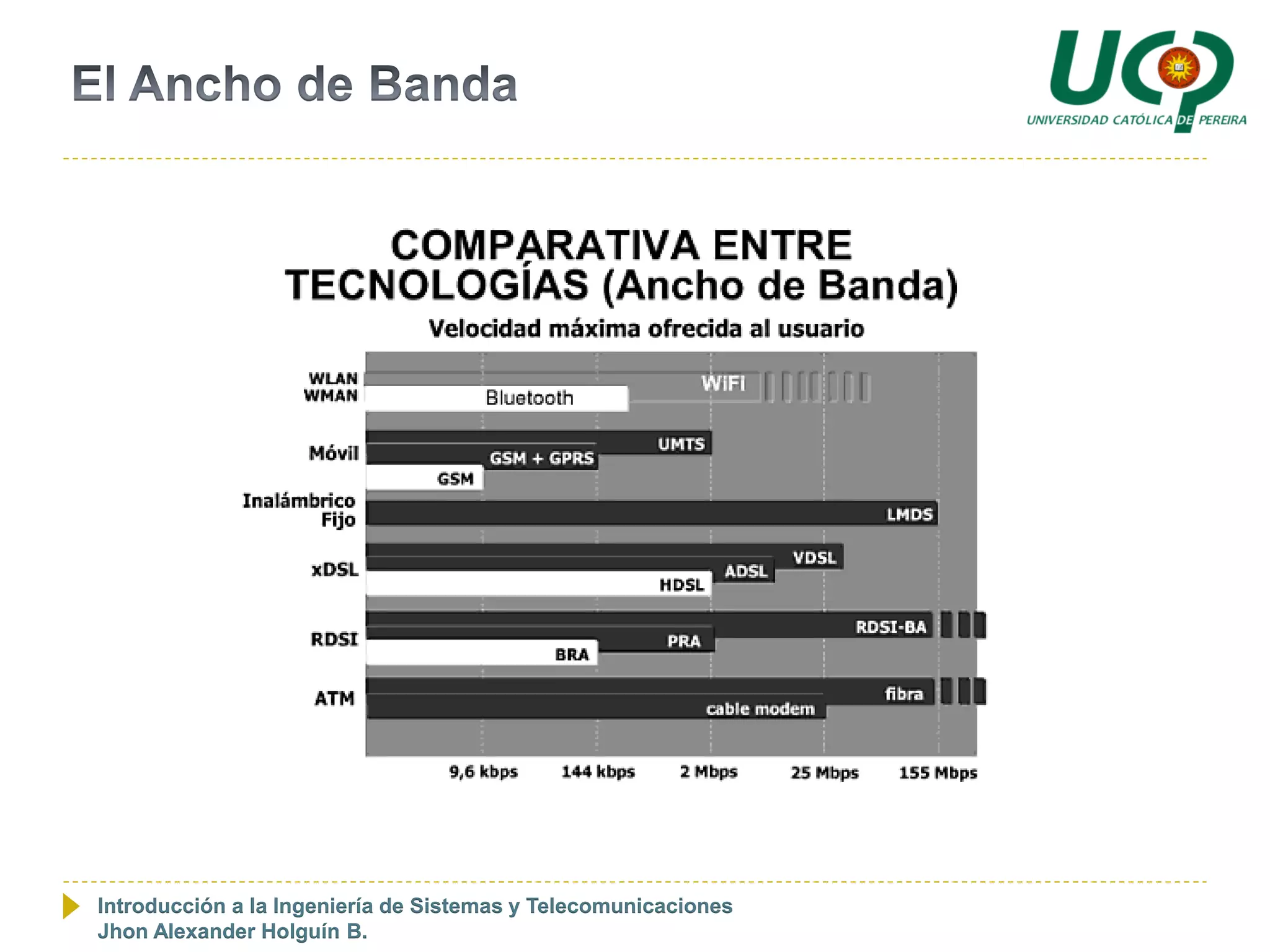

15. Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.

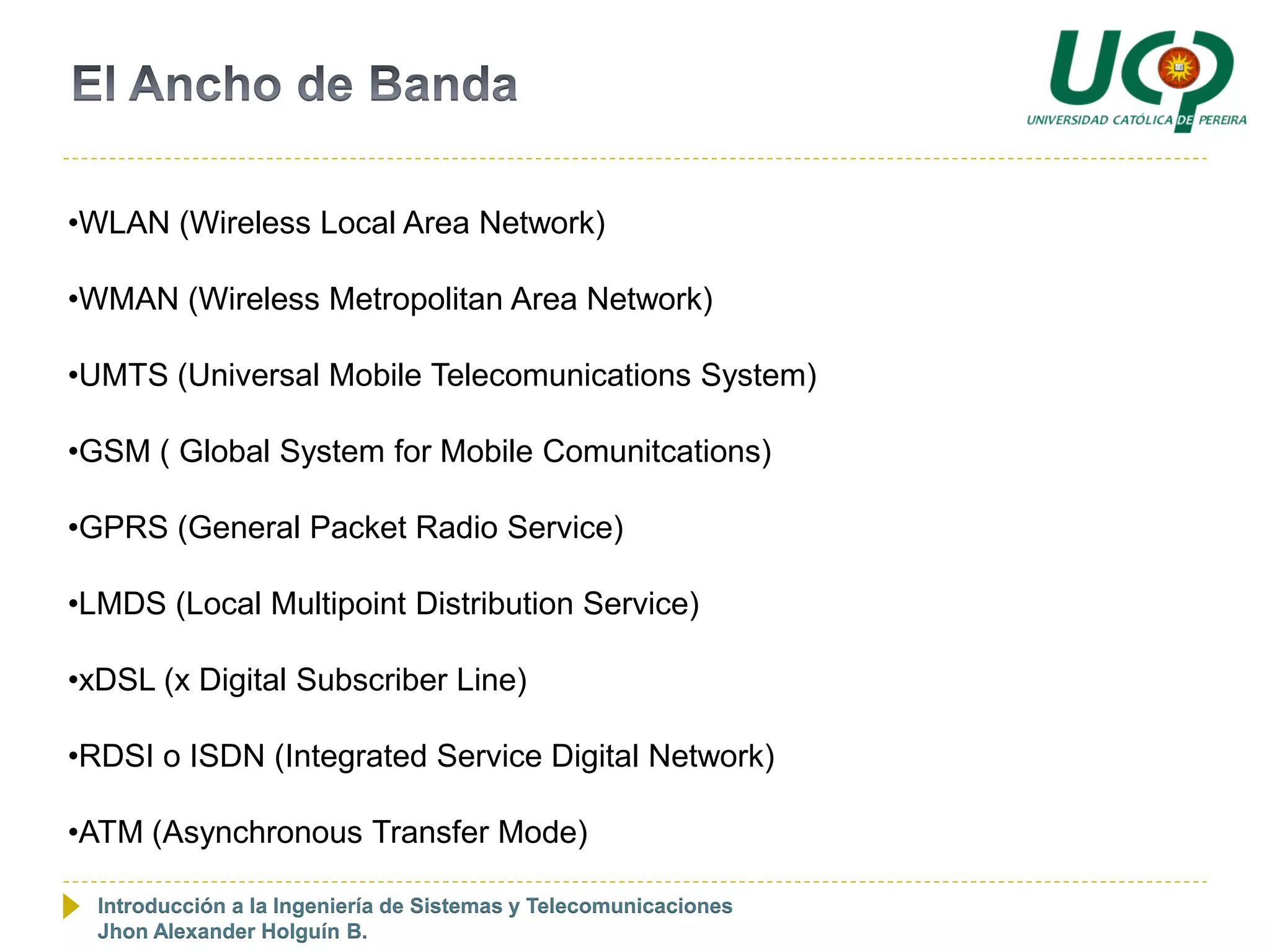

16. •WLAN (Wireless Local Area Network)
•WMAN (Wireless Metropolitan Area Network)
•UMTS (Universal Mobile Telecomunications System)
•GSM ( Global System for Mobile Comunitcations)
•GPRS (General Packet Radio Service)
•LMDS (Local Multipoint Distribution Service)
•xDSL (x Digital Subscriber Line)
•RDSI o ISDN (Integrated Service Digital Network)
•ATM (Asynchronous Transfer Mode)
Introducción a la Ingeniería de Sistemas y Telecomunicaciones
Jhon Alexander Holguín B.
