El documento habla sobre lámparas y luminarias. Define lámparas como objetos que producen luz artificialmente y luminarias como aparatos que distribuyen la luz de las lámparas. Explica los diferentes tipos de lámparas como incandescencia, fotoluminiscencia y electroluminiscencia. También describe los usos y clasificaciones de las luminarias e incluye métodos para calcular sistemas de iluminación.

1. Lámparas y
luminarias.
M.I. Albán Alejandro Ávila López
Email:
avila.itchetumal@gmail.com

2. Objetivos:
3 Conocer la diferencia
entre lámpara y luminaria
3 Conocer la forma en que
las diferentes lámparas
emiten luz.
3 Ejemplificar los usos para
cada tipo de lámpara.
3 Ejemplificar los usos para
las luminarias.

3. Competencias a desarrollar.
3 Identificar los usos para los
diferentes tipos de lámparas.
3 Identificar los usos para los
diferentes tipos de luminarias.
3 Reconocer los efectos en la
conducta del ser humano, al
variar el color de la iluminación.
3 Calcular el sistema de
iluminación necesario para una
aplicación aplicando las normas
mexicanas e internacionales.
3 Reducir el consumo energético
en los sistemas de alumbrado.
3 Sensibilizarse con respecto al
calentamiento global.

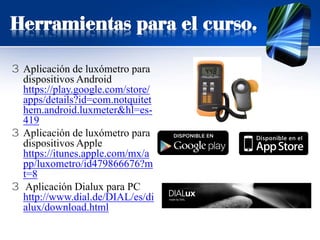

4. 3 Aplicación de luxómetro para
dispositivos Android
https://play.google.com/store/
apps/details?id=com.notquitet
hem.android.luxmeter&hl=es-
419
3 Aplicación de luxómetro para
dispositivos Apple
https://itunes.apple.com/mx/a
pp/luxometro/id479866676?m
t=8
3 Aplicación Dialux para PC
http://www.dial.de/DIAL/es/di
alux/download.html
Herramientas para el curso.

5. 3 El hielo se derrite a nivel
mundial.
3 Sube el nivel del mar.
3 Se incrementa la
precipitación de lluvia y
nieve.
3 Los huracanes se vuelven
más violentos.
3 Aumenta el número de
mosquitos.
Impactos del calentamiento global

6. Impactos del calentamiento global
Huracán Wilma (Fuente: NOAA)
Huracán Katrina (Fuente: NOAA)Fuente: National Geographic

7. Impactos del alto consumo de
energía eléctrica.
Mayor
consumo
Mayor
facturación
Mayores
gastos
El no cuidar el consumo desmesurado de energía
eléctrica causa consecuencias bastante graves.

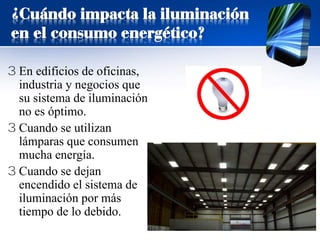

8. ¿Cuándo impacta la iluminación
en el consumo energético?
3 En edificios de oficinas,
industria y negocios que
su sistema de iluminación
no es óptimo.
3 Cuando se utilizan
lámparas que consumen
mucha energía.
3 Cuando se dejan
encendido el sistema de
iluminación por más
tiempo de lo debido.

9. La naturaleza de la luz
Para propósitos de la ingeniería en iluminación, la IESNA define la luz
como: energía radiante que es capaz de excitar la retina humana y
crear una sensación visual.

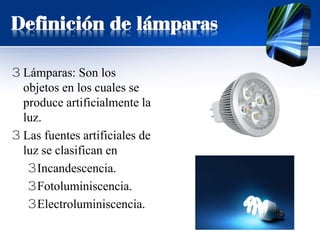

10. Definición de lámparas
3 Lámparas: Son los
objetos en los cuales se
produce artificialmente la
luz.
3 Las fuentes artificiales de
luz se clasifican en
3Incandescencia.
3Fotoluminiscencia.
3Electroluminiscencia.

11. Fuentes artificiales de luz -
Incandescencia
Piroluminiscencia Lámparas de filamento
Candoluminiscencia Arco eléctrico de carbono

12. Fuentes artificiales de luz -
Fotoluminiscencia
Lámparas fluorescentes
Lámparas de descarga
Rayo Laser Fosforescencia

13. Fuentes artificiales de luz -
Electroluminiscencia
Cátodoluminiscecia – Tubo de rayos catódicos
Diodos emisores de luz (LED)
Lámparas de electroluminiscencia

14. Luminarias
La norma UNE-EN 60598-1
define luminaria como:
“Aparato de alumbrado que
reparte, filtra o transforma
la luz emitida por una o
varias lámparas y que
comprende todos los
dispositivos necesarios para
el soporte, fijación y
protección de la lámpara y/o
los medios para la conexión
con la alimentación”

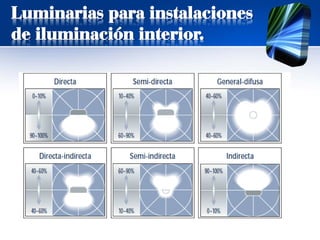

15. Luminarias para instalaciones
de iluminación interior.
Clase de
luminaria.
% de distr.
del flujo
hacia arriba.
% de distr.
del flujo
hacia abajo.
Directa 0-10 90-100
Semi-directa 10-40 60-90
Directa-
Indirecta
40-60 40-60
General
difusa
40-60 40-60
Semi-
indirecta
60-90 10-40
Indirecta 90-10 0-10
Ejemplo de iluminación indirecta

16. Luminarias para instalaciones
de iluminación interior.

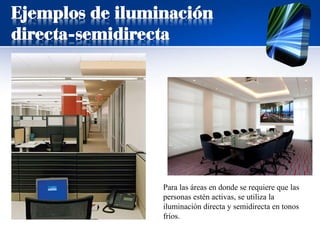

17. Ejemplos de iluminación
directa-semidirecta
Para las áreas en donde se requiere que las
personas estén activas, se utiliza la
iluminación directa y semidirecta en tonos
fríos.

18. Ejemplos de iluminación directa-
indirecta, semi e indirecta
Para las áreas en donde se requiere que las
personas estén relajadas, se utiliza la
iluminación directa-indirecta, semi-indirecta
e indirecta en tonos cálidos.

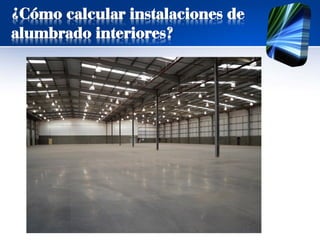

19. ¿Cómo calcular instalaciones de
alumbrado interiores?

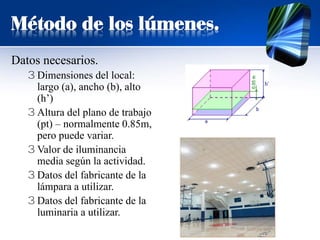

20. Método de los lúmenes.
Datos necesarios.
3 Dimensiones del local:
largo (a), ancho (b), alto
(h’)
3 Altura del plano de trabajo
(pt) – normalmente 0.85m,
pero puede variar.
3 Valor de iluminancia
media según la actividad.
3 Datos del fabricante de la
lámpara a utilizar.
3 Datos del fabricante de la
luminaria a utilizar.

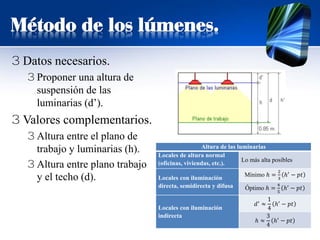

21. 3 Datos necesarios.
3 Proponer una altura de
suspensión de las
luminarias (d’).
3 Valores complementarios.
3 Altura entre el plano de
trabajo y luminarias (h).
3 Altura entre plano trabajo
y el techo (d).
Método de los lúmenes.
Altura de las luminarias
Locales de altura normal
(oficinas, viviendas, etc.).
Lo más alta posibles
Locales con iluminación
directa, semidirecta y difusa
Mínimo ℎ =
2
3
ℎ′
− 𝑝𝑝𝑝𝑝
Óptimo ℎ =
4
5
ℎ′ − 𝑝𝑝𝑝𝑝
Locales con iluminación
indirecta
𝑑𝑑′ ≈
1
4
ℎ′ − 𝑝𝑝𝑝𝑝
ℎ ≈
3
4
ℎ′ − 𝑝𝑝𝑝𝑝

22. Método de los lúmenes.
Calcular el índice del local k
Sistema de iluminación Índice del local
Iluminación directa, semi-
directa, directa-indirecta y
general difusa

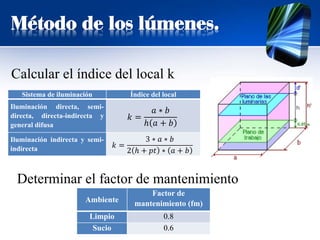

𝑘𝑘 =
𝑎𝑎 ∗ 𝑏𝑏
ℎ 𝑎𝑎 + 𝑏𝑏
Iluminación indirecta y semi-
indirecta 𝑘𝑘 =
3 ∗ 𝑎𝑎 ∗ 𝑏𝑏
2 ℎ + 𝑝𝑝𝑝𝑝 ∗ 𝑎𝑎 + 𝑏𝑏
Determinar el factor de mantenimiento
Ambiente
Factor de
mantenimiento (fm)
Limpio 0.8
Sucio 0.6

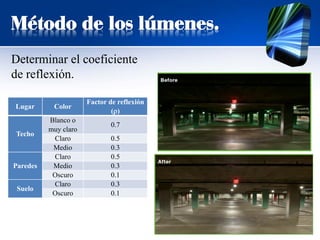

23. Método de los lúmenes.
Determinar el coeficiente
de reflexión.
Lugar Color
Factor de reflexión
(ρ)
Techo
Blanco o
muy claro
0.7
Claro 0.5
Medio 0.3
Paredes
Claro 0.5
Medio 0.3
Oscuro 0.1
Suelo
Claro 0.3
Oscuro 0.1

24. Método de los lúmenes.

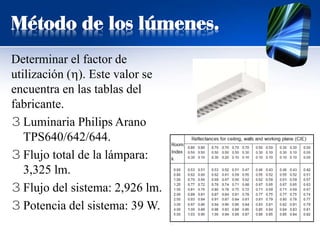

Determinar el factor de
utilización (η). Este valor se
encuentra en las tablas del
fabricante.
3 Luminaria Philips Arano
TPS640/642/644.
3 Flujo total de la lámpara:
3,325 lm.
3 Flujo del sistema: 2,926 lm.
3 Potencia del sistema: 39 W.

25. Método de los lúmenes.
Se calcula el flujo luminoso total.
Φ𝑇𝑇 =
𝐸𝐸 ∗ 𝑆𝑆
𝜂𝜂 ∗ 𝑓𝑓𝑚𝑚
Donde:
3 Φ𝑇𝑇 es el flujo luminoso total.
3 E es la iluminancia media
deseada (normas Mexicanas y/o
Internacionales).
3 S es la superficie del plano a
trabajar.
3 𝜂𝜂 es el factor de utilización.
3 fm es el factor de
mantenimiento.

26. Método de los lúmenes.
Se calcula el número de
luminarias.
𝑁𝑁 =
Φ𝑇𝑇
𝑛𝑛 ∗ Φ𝐿𝐿
Donde:
3 N es el número de
luminarias
3 Φ𝑇𝑇 es el flujo luminoso total.
3 Φ𝐿𝐿 es el flujo luminoso del
conjunto de lámparas que
forman la luminaria.
3 n es el número de lámparas
por luminaria.

27. Método de los lúmenes.
Se calcula el emplazamiento
de las luminarias.

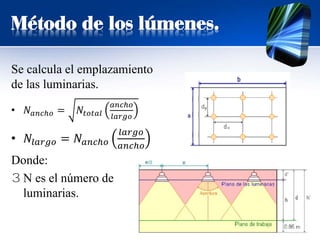

• 𝑁𝑁𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎 = 𝑁𝑁𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡
𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎
𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙
• 𝑁𝑁𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙 = 𝑁𝑁𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎
𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙
𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎
Donde:
3 N es el número de
luminarias.

28. Bibliografía de apoyo.
3 IESNA Lighting Handbook.
3 NOM-025-STPS-2008.
3 NOM-007-ENER-2014.
3 NOM-013-ENER-2004.
3 NOM-028-ENER-2010
3 NOM-031-ENER-2012.
3 Holophane Lighting Guides
www.holophane.com
3 International Commission on
Ilumination (CIE) www.cie.co.at
3 Philips Lighting México
http://www.lighting.philips.com.mx/in
dex.wpd
3 Manual de iluminación de Edison
http://recursos.citcea.upc.edu/llum/
