1. Los circuitos Eléctricos
Nombre: María José Zurita
Curso: 9 “A”/III PAI “A”
Fecha: 28/04/13

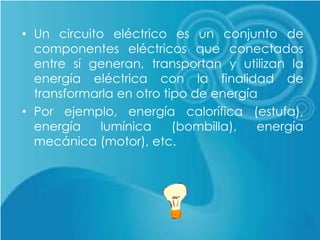

2. • Un circuito eléctrico es un conjunto de
componentes eléctricos que conectados
entre sí generan, transportan y utilizan la
energía eléctrica con la finalidad de
transformarla en otro tipo de energía
• Por ejemplo, energía calorífica (estufa),
energía lumínica (bombilla), energía
mecánica (motor), etc.

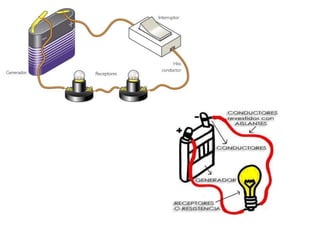

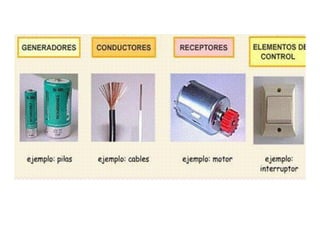

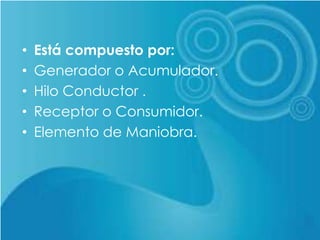

3. • Está compuesto por:
• Generador o Acumulador.
• Hilo Conductor .
• Receptor o Consumidor.
• Elemento de Maniobra.

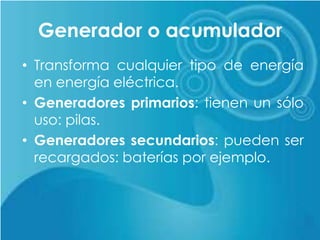

5. Generador o acumulador
• Transforma cualquier tipo de energía
en energía eléctrica.
• Generadores primarios: tienen un sólo
uso: pilas.
• Generadores secundarios: pueden ser
recargados: baterías por ejemplo.

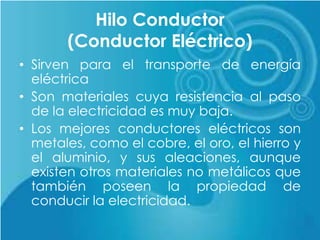

6. Hilo Conductor
(Conductor Eléctrico)
• Sirven para el transporte de energía
eléctrica
• Son materiales cuya resistencia al paso
de la electricidad es muy baja.
• Los mejores conductores eléctricos son
metales, como el cobre, el oro, el hierro y
el aluminio, y sus aleaciones, aunque
existen otros materiales no metálicos que
también poseen la propiedad de
conducir la electricidad.

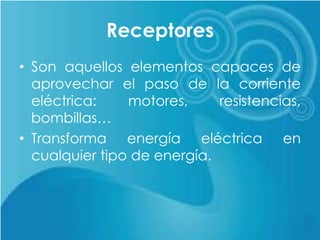

7. Receptores
• Son aquellos elementos capaces de
aprovechar el paso de la corriente
eléctrica: motores, resistencias,
bombillas…
• Transforma energía eléctrica en
cualquier tipo de energía.

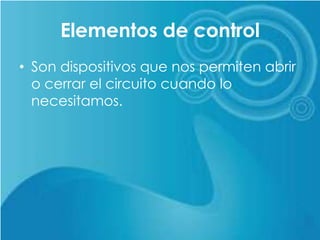

8. Elementos de control
• Son dispositivos que nos permiten abrir
o cerrar el circuito cuando lo
necesitamos.

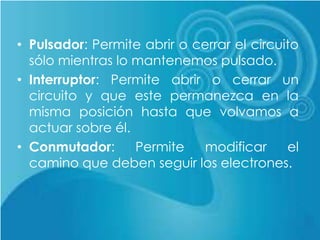

9. • Pulsador: Permite abrir o cerrar el circuito
sólo mientras lo mantenemos pulsado.
• Interruptor: Permite abrir o cerrar un
circuito y que este permanezca en la
misma posición hasta que volvamos a
actuar sobre él.
• Conmutador: Permite modificar el
camino que deben seguir los electrones.

11. Clasificación de los Circuitos
Eléctricos

12. Por el tipo de señal:

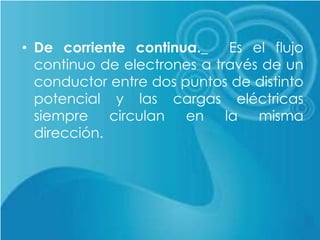

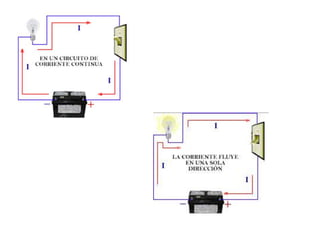

13. • De corriente continua._ Es el flujo
continuo de electrones a través de un
conductor entre dos puntos de distinto
potencial y las cargas eléctricas
siempre circulan en la misma
dirección.

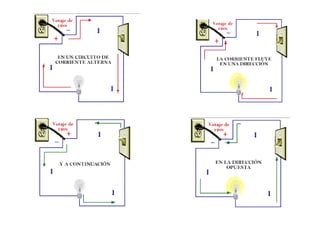

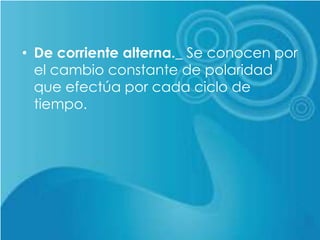

15. • De corriente alterna._ Se conocen por
el cambio constante de polaridad
que efectúa por cada ciclo de
tiempo.

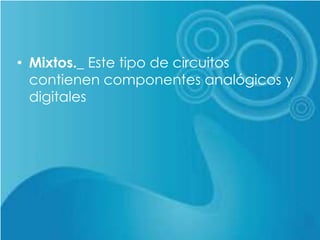

17. • Mixtos._ Este tipo de circuitos
contienen componentes analógicos y
digitales

18. Por el tipo de régimen:

19. • Periódico._ Es un flujo de cargas
constantes a lo largo del tiempo, en
una corriente periódica el flujo de
cargas toma una serie de valores
distintos que se repiten con el tiempo.

20. • Transitorio._ Son los circuitos de
aquella corriente eléctrica en la que
el flujo de cargas bien tiende a
extinguirse por cesar la causa que lo
produce.

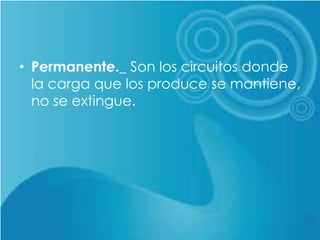

21. • Permanente._ Son los circuitos donde
la carga que los produce se mantiene,
no se extingue.

22. Por el tipo de componentes:

23. • Eléctricos: Resistivos, inductivos,
capacitivos y mixtos

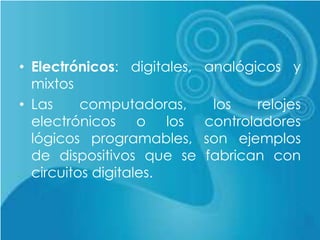

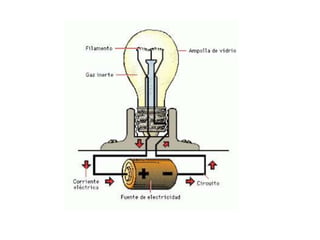

25. • Electrónicos: digitales, analógicos y
mixtos
• Las computadoras, los relojes
electrónicos o los controladores
lógicos programables, son ejemplos
de dispositivos que se fabrican con
circuitos digitales.

27. Por su configuración:

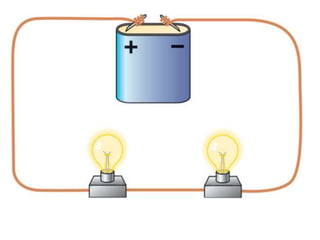

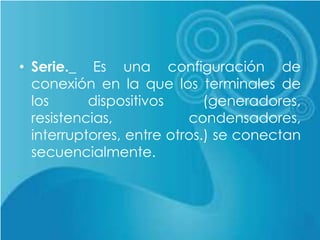

28. • Serie._ Es una configuración de
conexión en la que los terminales de
los dispositivos (generadores,
resistencias, condensadores,
interruptores, entre otros.) se conectan
secuencialmente.

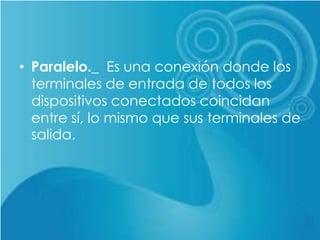

30. • Paralelo._ Es una conexión donde los
terminales de entrada de todos los
dispositivos conectados coincidan
entre sí, lo mismo que sus terminales de
salida.

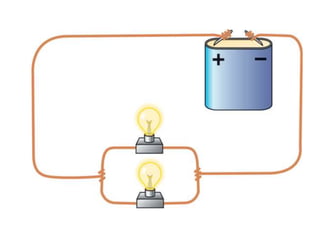

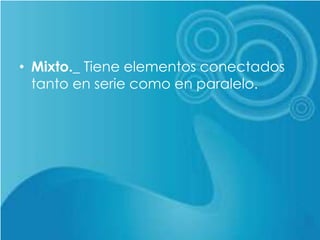

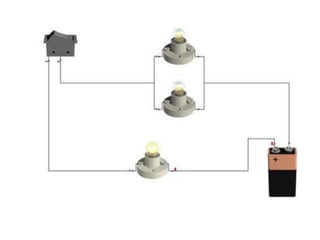

32. • Mixto._ Tiene elementos conectados
tanto en serie como en paralelo.

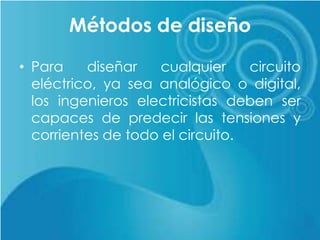

34. Métodos de diseño
• Para diseñar cualquier circuito
eléctrico, ya sea analógico o digital,
los ingenieros electricistas deben ser
capaces de predecir las tensiones y
corrientes de todo el circuito.
