Este documento presenta un resumen de un proyecto de un grupo de estudiantes sobre temas de tecnología eléctrica. El grupo discute conceptos como circuitos eléctricos, circuitos en serie, circuitos paralelos y circuitos mixtos. También incluyen historia sobre estos temas y comparten imágenes para explicarlos. Al final, el grupo reconoce las fuentes que utilizaron y comparte enlaces a blogs individuales sobre el proyecto.

1. TECNOLOGÍA ES SABER
María José Valdés (Periodista)
Valery Zambrano (Monitor)
Valentina López (Vigía de Tiempo)
Helen Alvear (Relator)
María José Gómez (Encargado de Materiales)
Laura Velázquez (Encargado de Materiales)
Liceo Departamental
Tecnología
Guillermo Mondragón
02 de junio 2021

2. Tabla de Contenido
1 Desarrollo Temático
2 Conceptos
3 Normas APA al final

3. 1. La electricidad
2. Circuito eléctrico
3. Circuito de serie
4. Circuito paralelo
5. Circuito mixto
6. Transporte de la corriente eléctrica
7. Ley de OHM
8. Conclusiones

4. Decidimos agregar un poco de historia como desarrollo temático para ampliar aún más nuestro
conocimiento y cada una de nosotras decidió agregar un poco de historia del concepto que le tocó
Investigar:
Entonces a continuación arrancamos con un poco historia sobre el circuito integrado:
El circuito integrado fue creado en el año 1959 por el señor Jack kilby que básicamente lo que hizo
fue crear un dispositivo que integraba seis transistores Sobre una misma base semiconductora para
formar un oscilador de rotación de base.
Actualmente ya no se tienen en cuenta los procesos de antes a la hora de manejar un circuito. Hoy
en día se utilizan prácticamente todas las tecnologías principales.
Una vez finalizada la historia del circuito integrado arrancamos hablando de la historia del circuito
eléctrico:
Hoy en día los circuitos eléctricos son una parte indispensable en la vida cotidiana Ya que En el año
1600 William Watson empleaba por primera vez la palabra electricidad y En 1747 William demostró
que una descarga eléctrica de estática es una corriente eléctrica que se propaga mejor en un
ambiente enrarecido que en condiciones normales.
Imagen 1
Imagen 2

5. Una vez finalizada la historia del Circuito Eléctrico, continuamos hablando de la historia de Circuito
Mixto:
A mitad de los años 90 Los circuitos de sonido digital como (DVD, discos duros, etc.) también fueron
controlados por los Circuitos de Señal Mixta hasta el nacimiento de las tecnologías del celular y de
las redes. Esta categoría también incluye los circuitos mixtos y circuitos integrados para teléfonos,
celulares, y móviles.
Datos:
. Un circuito mixto es aquel en el que se combinan conexiones en serie y en paralelo.
. La lámpara que está en serie será la que más alumbre
.Al llegar a la bifurcación la intensidad se divide en dos.
Imagen 3
Imagen 4

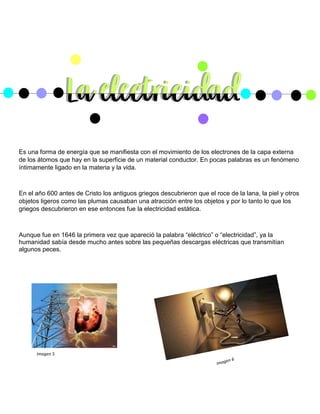

6. Es una forma de energía que se manifiesta con el movimiento de los electrones de la capa externa
de los átomos que hay en la superficie de un material conductor. En pocas palabras es un fenómeno
íntimamente ligado en la materia y la vida.
En el año 600 antes de Cristo los antiguos griegos descubrieron que el roce de la lana, la piel y otros
objetos ligeros como las plumas causaban una atracción entre los objetos y por lo tanto lo que los
griegos descubrieron en ese entonces fue la electricidad estática.
Aunque fue en 1646 la primera vez que apareció la palabra “eléctrico” o “electricidad”, ya la
humanidad sabía desde mucho antes sobre las pequeñas descargas eléctricas que transmitían
algunos peces.
Imagen 5

7. Un circuito eléctrico es un camino por el cual puede circular la corriente eléctrica de forma completa y
básica.
Un circuito eléctrico se compone de:
. Un generador de corriente: que es el que es capaz de crear una diferencia potencial entre dos
arenas de su estructura llamadas polos.
.Y un conductor de conexión: que es el que permite unir dichos polos.
Los circuitos también van acompañados de otros dispositivos tales como:
.Los Interruptores: que son para detener o abrir el paso de la corriente eléctrica de una forma manual
. Los receptores eléctricos: que son los que son capaces de transformar la energía eléctrica en otros
tipos de energía
. Y por último los aparatos eléctricos de medida: que son los que permiten conocer el valor de las
magnitudes del circuito en determinados puntos que son los amperímetros y voltímetros.
Dato: también un circuito eléctrico es el conjunto de operadores o elementos que unidos entre sí
permiten una circulación de electrones.
.Si una corriente eléctrica circula desde un punto de partida y recorre un camino y vuelve a ese
mismo punto, podemos decir que se ha establecido un circuito eléctrico.
.En todo circuito eléctrico podemos observar tres elementos fundamentales: generador, conductores
y receptores.
Imagen 7 Imagen 8

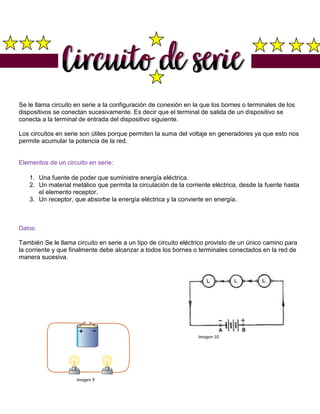

8. Se le llama circuito en serie a la configuración de conexión en la que los bornes o terminales de los
dispositivos se conectan sucesivamente. Es decir que el terminal de salida de un dispositivo se
conecta a la terminal de entrada del dispositivo siguiente.
Los circuitos en serie son útiles porque permiten la suma del voltaje en generadores ya que esto nos
permite acumular la potencia de la red.
Elementos de un circuito en serie:
1. Una fuente de poder que suministre energía eléctrica.
2. Un material metálico que permita la circulación de la corriente eléctrica, desde la fuente hasta
el elemento receptor.
3. Un receptor, que absorbe la energía eléctrica y la convierte en energía.
Datos:
También Se le llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para
la corriente y que finalmente debe alcanzar a todos los bornes o terminales conectados en la red de
manera sucesiva.
Imagen 10
Imagen 9

9. Un circuito paralelo es una conexión de dispositivos en la que los bornes o terminales de entrada de
todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida.
Cuando hablamos de un circuito en paralelo o una conexión en paralelo, nos referimos a una
conexión de dispositivos eléctricos (Como bobinas, generadores, resistencias, condensadores, etc.)
Y son Colocados de tal manera que tanto los terminales de entrada, como sus terminales de salida,
coincidan entre sí.
El circuito paralelo es el modelo empleado en la red eléctrica de todas las viviendas. Para que todas
las cargas tengan el mismo voltaje.
Imagen 11 Imagen 12
Imagen 13

10. Los Circuitos Mixtos son aquellos que se combinan en varios elementos, es decir que están
conectados tanto en paralelo como en serie dentro del mismo circuito.
Un ejemplo para guiarse de cómo funciona el circuito Mixto es:
Para construir un montaje de Circuito Mixto el Eléctrico se puede llegar a ver difícil, pero en realidad es una
actividad muy sencilla que con práctica, dedicación y mucho cuidado se puede lograr de la siguiente manera:
1. Podemos utilizar una plataforma que será como el piso o la base en donde se van a conectar todos los
elementos de un circuito
2. Colocar una fuente de tensión, en otras palabras es el elemento activo que transmite la energía, esto se
consigue utilizando una pila de 9 voltios… Procedemos a fijarla en la base e instalar los Conectores Eléctricos.
3. El siguiente paso es instalar un interruptor para el circuito, ubicándolo al lado positivo de la batería.
4. Atornillar tres portalámparas de un bombillo en la base y enroscar los bombillos en el lugar correspondiente.
5. Determinamos el largo de los cables y ajustarlo conforme al diseño original del Circuito Mixto
6. 6. Conectamos la fuente de tensión y los circuitos entre sí.
7. Finalmente accione el interruptor para comprobar el estado de funcionamiento del montaje mixto construido.
Circuito Mixto
Ilustración 15

11. ¿Cómo funciona el transporte eléctrico?
El transporte de electricidad funciona a través de líneas de transporte a tensiones elevadas que, junto con las
subestaciones eléctricas, forman la red de transporte.
Para poder transportar la electricidad con las menores pérdidas de energía posibles es necesario elevar su
nivel de tensión.
¿Qué es el transporte de energía?
El transporte eléctrico de energía es el camino que realiza la electricidad desde que se genera hasta que
comienza a distribuirse permitiéndose transferir la energía producida en las centrales hasta los centros de
consumo.
TÉRMINOS BÁSICOS:
La Intensidad de corriente: es el número de electrones que pasan por un punto cualquiera del conductor
En la unidad de tiempo (en un segundo) I = N/T
Imagen 16
Imagen 17

12. La ley de OHM se usa para determinar la relación entre tensión, corriente y resistencia de un
circuito eléctrico.
La ley OHM (E= IR) es tan fundamental como lo es la ecuación de relatividad de Einstein (E=
mc²) para los físicos.
CANTIDAD Símbolo
de ley de
Ohm
Unidad de
medida
(abreviatura)
Rol en los circuitos En caso de que se
esté preguntando
TENSIÓN E Voltio (V) Presión que
desencadena el
flujo de electrones
E = fuerza
electromotriz (término
de la antigua escuela)
CORRIENTE I Amperio (A) Caudal de
electrones
I = intensidad
RESISTENCIA R Ohmio (Ω) Inhibidor de flujo Ω = Letra griega
omega
Y Su intensidad de corriente eléctrica es directamente proporcional a la fuerza e
Inversamente proporcional a la resistencia (menos corriente a mayor resistencia).
Ley de OHM

13. Podemos decir que es un tema demasiado interesante porque nos ayudó mucho a desarrollar nuevos
conocimientos y nuevos saberes que no conocíamos.
.Tuvimos éxito en una buena colaboración grupal
. Aprendimos más saberes y conocimientos sobre la electricidad
. Y aprendimos nuevos conceptos
Capturas de pantalla del trabajo
A Continuación las
capturas de pantalla
Imagen 18
Imagen 19

14. Imagen 20
Imagen 21
Imagen 22
Imagen 24
Imagen 23
Imagen 25

15. Reconocimientos de derechos de autor de
informaciones o datos:
Fuente 1: https://www.fisicalab.com/apartado/circuitos-electricos
Fuente 2: https://mielectronicafacil.com/analisis-de-circuitos/circuito-mixto/
Fuente 3: https://concepto.de/circuito-en-paralelo/
Fuente 4: https://www.fundacionendesa.org/es/recursos/a201908-transporte-de-electricidad
Fuente 5: https://es.wikipedia.org/wiki/Circuito_en_serie
Blog de los integrantes del grupo
1. https://tecnologiavalery8315.blogspot.com/
2. https://tecnomasteruwu.blogspot.com/
3. https://latecnologiayelmundo2006.blogspot.com/
4. https://tecnologymj00.blogspot.com/p/1-periodo-2021.html?m=1
5. http://latecnologíamjg.blogspot.com/
6. El blog de la niña Laura aun no lo tenemos ella tiene algunas dificultades
con eso.

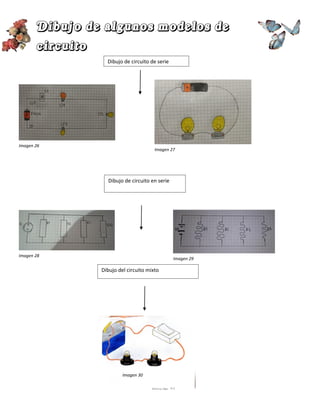

16. Dibujo de algunos modelos de
circuito
Dibujo de circuito de serie
Dibujo de circuito en serie
Dibujo del circuito mixto
Imagen 26
Imagen 27
Imagen 28
Imagen 29
Imagen 30
