Este documento describe las principales magnitudes luminosas y tipos de lámparas eléctricas. Explica conceptos como flujo luminoso, eficacia luminosa, índice de reproducción cromática y temperatura de color. Luego detalla los diferentes tipos de lámparas, incluyendo incandescentes, fluorescentes, de vapor de mercurio, sodio y halógenas. El documento proporciona información técnica sobre las características y especificaciones de cada tipo de lámpara.

1. 17.1. MAGNITUDES LUMINOSAS DE LAS LAMPARAS ELECTRICAS.
17.2. TIPOS DE LAMPARAS ELECTRICAS.
17.3. PROYECTOS DE ALUMBRADOS DE INTERIORES.

2. MAGNITUDES LUMINOSAS DE LAS LAMPARAS
ELECTRICAS.
La luz es una forma de energía que se transmite por medio de ondas
electromagnéticas a una velocidad de unos 300.000km/s.

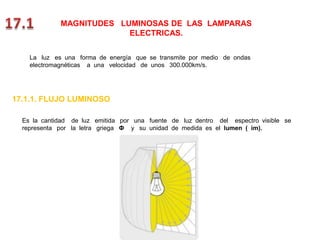

17.1.1. FLUJO LUMINOSO
Es la cantidad de luz emitida por una fuente de luz dentro del espectro visible se
representa por la letra griega Ф y su unidad de medida es el lumen ( im).

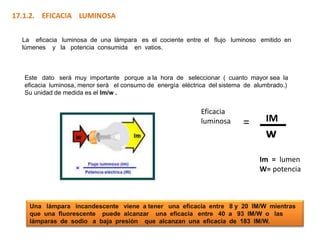

3. 17.1.2. EFICACIA LUMINOSA
La eficacia luminosa de una lámpara es el cociente entre el flujo luminoso emitido en
lúmenes y la potencia consumida en vatios.
Este dato será muy importante porque a la hora de seleccionar ( cuanto mayor sea la
eficacia luminosa, menor será el consumo de energía eléctrica del sistema de alumbrado.)
Su unidad de medida es el lm/w .
Eficacia
luminosa = IM
w
Im = lumen
W= potencia
Una lámpara incandescente viene a tener una eficacia entre 8 y 20 IM/W mientras
que una fluorescente puede alcanzar una eficacia entre 40 a 93 IM/W o las
lámparas de sodio a baja presión que alcanzan una eficacia de 183 IM/W.

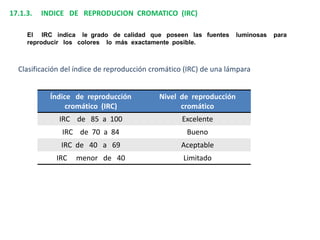

4. 17.1.3. INDICE DE REPRODUCION CROMATICO (IRC)
El IRC indica le grado de calidad que poseen las fuentes luminosas para
reproducir los colores lo más exactamente posible.
Clasificación del índice de reproducción cromático (IRC) de una lámpara
Índice de reproducción Nivel de reproducción
cromático (IRC) cromático
IRC de 85 a 100 Excelente
IRC de 70 a 84 Bueno
IRC de 40 a 69 Aceptable
IRC menor de 40 Limitado

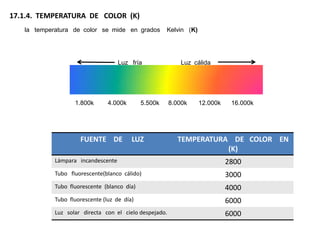

5. 17.1.4. TEMPERATURA DE COLOR (K)
la temperatura de color se mide en grados Kelvin (K)
Luz fría Luz cálida
1.800k 4.000k 5.500k 8.000k 12.000k 16.000k
FUENTE DE LUZ TEMPERATURA DE COLOR EN
(K)
Lámpara incandescente 2800
Tubo fluorescente(blanco cálido) 3000
Tubo fluorescente (blanco día) 4000
Tubo fluorescente (luz de día) 6000
Luz solar directa con el cielo despejado. 6000

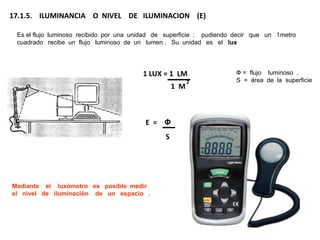

6. 17.1.5. ILUMINANCIA O NIVEL DE ILUMINACION (E)
Es el flujo luminoso recibido por una unidad de superficie : pudiendo decir que un 1metro
cuadrado recibe un flujo luminoso de un lumen . Su unidad es el lux
1 LUX = 1 LM Ф = flujo luminoso .
2 S = área de la superficie
1 M
E = Ф
S
Mediante el luxómetro es posible medir
el nivel de iluminación de un espacio .

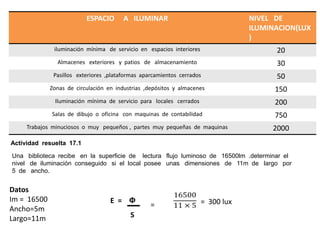

7. ESPACIO A ILUMINAR NIVEL DE
ILUMINACION(LUX
)
iluminación mínima de servicio en espacios interiores 20
Almacenes exteriores y patios de almacenamiento 30
Pasillos exteriores ,plataformas aparcamientos cerrados 50
Zonas de circulación en industrias ,depósitos y almacenes 150
Iluminación mínima de servicio para locales cerrados 200
Salas de dibujo o oficina con maquinas de contabilidad 750
Trabajos minuciosos o muy pequeños , partes muy pequeñas de maquinas 2000
Actividad resuelta 17.1
Una biblioteca recibe en la superficie de lectura flujo luminoso de 16500lm .determinar el
nivel de iluminación conseguido si el local posee unas dimensiones de 11m de largo por
5 de ancho.
Datos
16500
Im = 16500 E = Ф
= 11 × 5 = 300 lux
Ancho=5m
Largo=11m S

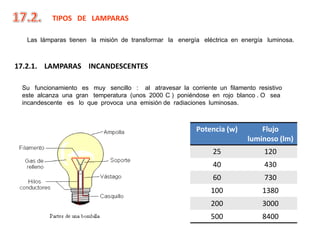

8. TIPOS DE LAMPARAS
Las lámparas tienen la misión de transformar la energía eléctrica en energía luminosa.
17.2.1. LAMPARAS INCANDESCENTES
Su funcionamiento es muy sencillo : al atravesar la corriente un filamento resistivo
este alcanza una gran temperatura (unos 2000 C ) poniéndose en rojo blanco . O sea
incandescente es lo que provoca una emisión de radiaciones luminosas.
Potencia (w) Flujo
luminoso (lm)
25 120
40 430
60 730
100 1380
200 3000
500 8400

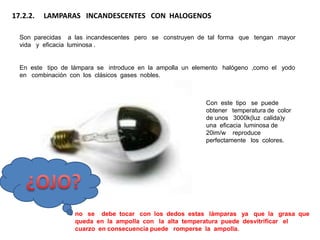

9. 17.2.2. LAMPARAS INCANDESCENTES CON HALOGENOS
Son parecidas a las incandescentes pero se construyen de tal forma que tengan mayor
vida y eficacia luminosa .
En este tipo de lámpara se introduce en la ampolla un elemento halógeno ,como el yodo
en combinación con los clásicos gases nobles.
Con este tipo se puede
obtener temperatura de color
de unos 3000k(luz calida)y
una eficacia luminosa de
20im/w reproduce
perfectamente los colores.
no se debe tocar con los dedos estas lámparas ya que la grasa que
queda en la ampolla con la alta temperatura puede desvitrificar el
cuarzo en consecuencia puede romperse la ampolla.

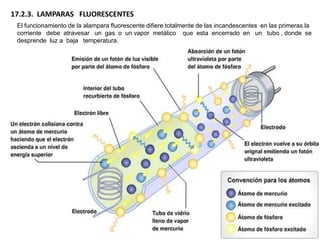

10. 17.2.3. LAMPARAS FLUORESCENTES
El funcionamiento de la alampara fluorescente difiere totalmente de las incandescentes en las primeras la
corriente debe atravesar un gas o un vapor metálico que esta encerrado en un tubo , donde se
desprende luz a baja temperatura.

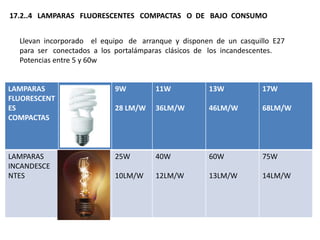

11. 17.2..4 LAMPARAS FLUORESCENTES COMPACTAS O DE BAJO CONSUMO
Llevan incorporado el equipo de arranque y disponen de un casquillo E27
para ser conectados a los portalámparas clásicos de los incandescentes.
Potencias entre 5 y 60w
LAMPARAS 9W 11W 13W 17W
FLUORESCENT
ES 28 LM/W 36LM/W 46LM/W 68LM/W
COMPACTAS
LAMPARAS 25W 40W 60W 75W
INCANDESCE
NTES 10LM/W 12LM/W 13LM/W 14LM/W

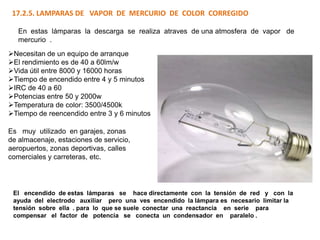

12. 17.2.5. LAMPARAS DE VAPOR DE MERCURIO DE COLOR CORREGIDO
En estas lámparas la descarga se realiza atraves de una atmosfera de vapor de
mercurio .
Necesitan de un equipo de arranque
El rendimiento es de 40 a 60lm/w
Vida útil entre 8000 y 16000 horas
Tiempo de encendido entre 4 y 5 minutos
IRC de 40 a 60
Potencias entre 50 y 2000w
Temperatura de color: 3500/4500k
Tiempo de reencendido entre 3 y 6 minutos
Es muy utilizado en garajes, zonas
de almacenaje, estaciones de servicio,
aeropuertos, zonas deportivas, calles
comerciales y carreteras, etc.
El encendido de estas lámparas se hace directamente con la tensión de red y con la
ayuda del electrodo auxiliar pero una ves encendido la lámpara es necesario limitar la
tensión sobre ella . para lo que se suele conectar una reactancia en serie para
compensar el factor de potencia se conecta un condensador en paralelo .

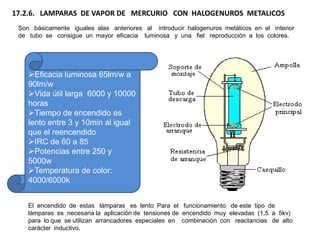

13. 17.2.6. LAMPARAS DE VAPOR DE MERCURIO CON HALOGENUROS METALICOS
Son básicamente iguales alas anteriores al introducir halogenuros metálicos en el interior
de tubo se consigue un mayor eficacia luminosa y una fiel reproducción a los colores.
Eficacia luminosa 65lm/w a
90lm/w
Vida útil larga 6000 y 10000
horas
Tiempo de encendido es
lento entre 3 y 10min al igual
que el reencendido
IRC de 60 a 85
Potencias entre 250 y
5000w
Temperatura de color:
4000/6000k
El encendido de estas lámparas es lento Para el funcionamiento de este tipo de
lámparas es necesaria la aplicación de tensiones de encendido muy elevadas (1,5 a 5kv)
para lo que se utilizan arrancadores especiales en combinación con reactancias de alto
carácter inductivo.

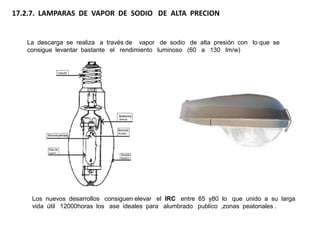

14. 17.2.7. LAMPARAS DE VAPOR DE SODIO DE ALTA PRECION
La descarga se realiza a través de vapor de sodio de alta presión con lo que se
consigue levantar bastante el rendimiento luminoso (60 a 130 lm/w)
Los nuevos desarrollos consiguen elevar el IRC entre 65 y80 lo que unido a su larga
vida útil 12000horas los ase ideales para alumbrado publico ,zonas peatonales .

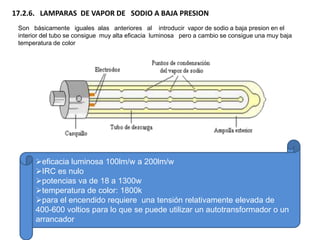

15. 17.2.6. LAMPARAS DE VAPOR DE SODIO A BAJA PRESION
Son básicamente iguales alas anteriores al introducir vapor de sodio a baja presion en el
interior del tubo se consigue muy alta eficacia luminosa pero a cambio se consigue una muy baja
temperatura de color
eficacia luminosa 100lm/w a 200lm/w
IRC es nulo
potencias va de 18 a 1300w
temperatura de color: 1800k
para el encendido requiere una tensión relativamente elevada de
400-600 voltios para lo que se puede utilizar un autotransformador o un
arrancador

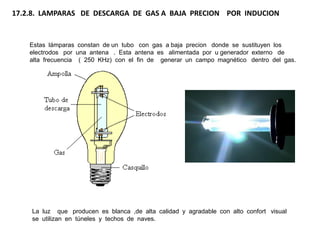

16. 17.2.8. LAMPARAS DE DESCARGA DE GAS A BAJA PRECION POR INDUCION
Estas lámparas constan de un tubo con gas a baja precion donde se sustituyen los
electrodos por una antena . Esta antena es alimentada por u generador externo de
alta frecuencia ( 250 KHz) con el fin de generar un campo magnético dentro del gas.
La luz que producen es blanca ,de alta calidad y agradable con alto confort visual
se utilizan en túneles y techos de naves.

17. 17.2.9. LAMPARAS CON LEDS
los leds (diodes emisores de luz o light emitting diodes ) son lámparas de
estado solido construidas a base de semiconductores unido a dos terminales catado
y anado no poseen ni filamento ni gas .
VENTAJAS:
alta eficacia luminosa
generan muy poco calor
alta resistencia a los golpes y
vibraciones
larga vida de 50000 a
10000horas
Es posible la fabricación de
varios colores porque se fabrica
con un chip reflector.

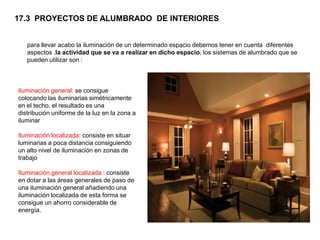

18. 17.3 PROYECTOS DE ALUMBRADO DE INTERIORES
para llevar acabo la iluminación de un determinado espacio debemos tener en cuenta diferentes
aspectos .la actividad que se va a realizar en dicho espacio. los sistemas de alumbrado que se
pueden utilizar son :
iluminación general: se consigue
colocando las iluminarias simétricamente
en el techo. el resultado es una
distribución uniforme de la luz en la zona a
iluminar
Iluminación localizada: consiste en situar
luminarias a poca distancia consiguiendo
un alto nivel de iluminación en zonas de
trabajo
Iluminación general localizada : consiste
en dotar a las áreas generales de paso de
una iluminación general añadiendo una
iluminación localizada de esta forma se
consigue un ahorro considerable de
energía.

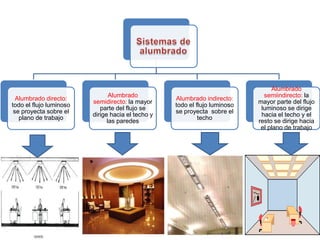

19. Alumbrado
Alumbrado semiindirecto: la
Alumbrado directo: Alumbrado indirecto:
semidirecto: la mayor mayor parte del flujo
todo el flujo luminoso todo el flujo luminoso
parte del flujo se luminoso se dirige
se proyecta sobre el se proyecta sobre el
dirige hacia el techo y hacia el techo y el
plano de trabajo techo
las paredes resto se dirige hacia
el plano de trabajo

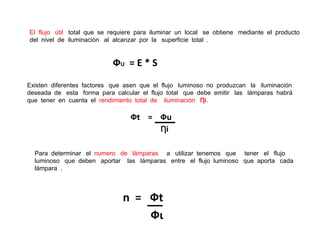

20. El flujo útil total que se requiere para iluminar un local se obtiene mediante el producto
del nivel de iluminación al alcanzar por la superficie total .
ФU = E * S
Existen diferentes factores que asen que el flujo luminoso no produzcan la iluminación
deseada de esta forma para calcular el flujo total que debe emitir las lámparas habrá
que tener en cuenta el rendimiento total de iluminación Ƞi.
Фt = Фu
Ƞi
Para determinar el numero de lámparas a utilizar tenemos que tener el flujo
luminoso que deben aportar las lámparas entre el flujo luminoso que aporta cada
lámpara .
n = Фt
Фι
