La cámara de video es un dispositivo clave en la producción de video. Consiste de varias partes principales como la lente, el cuerpo de la cámara y el sensor CCD. La lente determina la calidad de imagen y permite zoom y enfoque. El cuerpo alberga controles como el balance de blancos. El sensor CCD convierte la luz en señales eléctricas de video.

1. LA CÁMARA DE
TELEVISION.

2. LA CÁMARA DE TELEVISION.
Quizá ninguna otra pieza de equipo
sea tan representativa de la
producción de video como la cámara.
Existe una amplia variedad de
cámaras para la producción de video
y sus precios van desde mil hasta
cientos de miles de dólares.
Algunas cámaras están diseñadas
para el uso en un estudio de
producción, mientras otras están
diseñadas para usarse en ambientes
de producción de campo.
Mas allá del precio o diseño de una
cámara de video en particular ésta
realiza la misma función: translucir,
o convertir la energía física de las
ondas de la luz en energía eléctrica a
manera de señales de video.

3. PARTES DE
LA CÁMARA

4. PARTES DE LA CÁMARA
LENTE.
Posiblemente el elemento
más importante en el
proceso de la producción de
imágenes de video sea la
lente. La calidad de la lente,
en gran magnitud, determina
la calidad de la imagen
producida por una cámara
especifica y, por
consiguiente, la calidad de la
imagen vista en la pantalla
del televisor casero o
monitor de estudio.

5. PARTES DE LA CÁMARA
Desde un punto de vista
operacional, la distancia focal
de una lente determina lo
ancho o estrecho del rango de
visión o campo de visión.
Aunque la tecnología en
materia de lentes zoom mejora
constantemente, estas no
serán tan perfectas en
términos ópticos como una
lente de distancia focal fija.

6. PARTES DE LA CÁMARA
ENFOQUE
Una imagen de video esta adecuadamente
enfocada cuando el sujeto está claro y
nítido, no borroso o difuso.
En la lente zoom, el control del enfoque es
el anillo giratorio localizado al frente de la
lente.
El factor determinante para efectuar el
enfoque apropiado es la distancia del
objeto con respecto a la lente de la
cámara.

7. PARTES DE LA CÁMARA

8. PARTES DE LA CÁMARA
LA APERTURA DE LOS NÚMEROS
F-STOP
Todas las lentes de la cámara tienen un
iris ajustable que permite controlar la
cantidad de luz que entra a la cámara.
Cuando el iris se ajusta, aumenta o
disminuye la apertura, que se compone de
una serie de hojas de metal que ajustan el
tamaño de la apertura para que entre la luz
a la lente.
La apertura no afecta el tamaño de la
imagen que la lente capturará.
OJO: La mala o desigual iluminación debe
manejarse corrigiendo la iluminación en sí
misma, no ajustando la cámara.

9. PARTES DE LA CÁMARA
USO DEL ZOOM EN
PRODUCCIÓN
La lente zoom permite a
los operadores de
cámara y directores
lograr ajustes rápidos y
continuos de la distancia
focal de la lente y
controlar con precisión
el tamaño y encuadre de
las tomas, además de
proporcionar
movimientos muy suaves
para cuando se está al
aire.

10. PARTES DE LA CÁMARA
RANGO DE LA LENTE
Es común encontrar un rango de
amplificación de 10 a 1. En una lente
típica esto resultaría en distancias
focales que van de 10.5 mm en la
posición de ángulo amplio a 105 mm en la
posición zoom-in.
El uso de un extensor aumenta la
distancia focal de una lente y permite
hacer un mayor zoom-in sobre objetos
distantes.
Algunos extensores se colocan entre la
lente zoom y la cámara, mientras otros se
localizan en la misma lente.

11. PARTES DE LA CÁMARA

12. PARTES DE LA CÁMARA
CONTROL DE MOVIMIENTO
Virtualmente todas las lentes zoom tienen un
mecanismo con motor que maneja el zoom.
Las lentes zoom profesionales también cuentan
con una palanca manual de control de zoom
que permite al operador utilizar el zoom sin la
ayuda del motor, para realizar un zoom
instantáneo en el que la lente cambia
rápidamente de una distancia focal a otra.
LENTE MACRO
Bajo circunstancias normales, la mayoría de
las lentes zoom no enfocan objetos que estén
muy cerca de la lente.
Sin embargo, en lentes equipados con un
control de macro, es posible enfocar objetos
muy cercanos a la lente.

13. PARTES DE LA CÁMARA
CUERPO DE LA CÁMARA

14. PARTES DE LA CÁMARA
CUERPO DE LA CÁMARA

15. PARTES DE LA CÁMARA
UNIDAD DE CONTROL DE
CÁMARAS
Es posible colocar varios controles a la
cámara para alcanzar una óptima calidad
de imagen o lograr un efecto artístico. Sin
embargo, no todos estos controles se
encuentran en todas las cámaras.

16. PARTES DE LA CÁMARA
INDICADORES
VISUALES Y
CONTROLES DEL VISOR
(VIEWFINDER)
El propósito primario del
viewfinder es mostrar como
se compone la toma en un
pequeño monitor de video
que muestra lo que la
cámara esta registrando.
Estos controles, no tienen
efecto en la captura real de
la cámara.
Los viewfinder también
proporcionan advertencias
visuales sobre problemas
como batería baja o
iluminación insuficiente.

17. PARTES DE LA CÁMARA
FILTROS
Algunas cámaras profesionales diseñadas para el uso en
estudio y en el campo tienen integrado un sistema de
filtros para compensar las diferencias de temperatura en
grados Kelvin que existen entre la iluminación interior y
al aire libre.
Normalmente localizados entre la lente y el divisor del
haz, los filtros son una parte integral del sistema de la
cámara.
Si la cámara se mantiene en un estudio, no hay
necesidad de cambiar la disposición del filtro, la
posición de estudio siempre es la correcta; Si se
realizan tomas al aire libre entonces hay que girar el
disco de filtros para emplear uno de los exteriores, que
son anaranjados para compensar la luz mas azulada del
exterior.
Los filtros de densidad neutra están diseñados para
reducir el brillo pero no ajustan el color, a veces el disco
selector tiene otros filtros, o bien, es posible colocarlos
al frente de la lente.

18. PARTES DE LA CÁMARA
BALANCE A BLANCOS
Un importante control en la cámara es el que establece
el color correcto mediante el ajuste electrónico de los
componentes rojo, verde y azul de la señal para que el
blanco puro se vea como tal.
Dependiendo de la cámara, hay varias maneras de
ajustar y mantener el apropiado balance de los blancos,
un creciente número de cámaras tiene un control de
balance a blancos automático que detecta las
condiciones de luz y realiza el ajuste pertinente.
Quizá la manera mas apropiada de garantizar el balance
a blancos correcto es haciéndolo usted mismo, ponga la
cámara en balance a blancos manual, coloque de frente
a la lente un objeto blanco puro y después presione el
botón de balance a blancos en la cámara, con esto se
debe estar consiente de los cambios en las condiciones
de luz a fin de restablecer el balance.

19. PARTES DE LA CÁMARA
CCD (MECANISMO DE CARGA ACOPLADA)
El CCD, que en realidad es un chip de computadora,
es el dispositivo que transduce la energía de luz en
energía eléctrica.
Una cámara tiene uno o tres chips CCD, cada chip
está diseñado para procesar la información de cada
uno de los tres colores primarios de la televisión:
rojo, verde y azul, en cámaras de un solo chip, éste
procesa toda la información de color

20. PROCESO DE
ESCANEO

21. PROCESO DE ESCANEO
NTSC.
Durante mas de 50 años, el formato NTSC fue el
único usado en Estado Unidos, este sistema también
se llamó Televisión de Definición Estándar.
En este sistema cada imagen del cuadro esta
formada por mas de 300,000 pixeles, colocados en
525 filas de 640 pixeles cada una.
Cada segundo de video se compone de 30 cuadros
que son imágenes estáticas individuales, cada
cuadro se crea por un escaneo entrelazado.

22. PROCESO DE ESCANEO
ATSC.
La televisión ATSC que normalmente se conoce
como televisión de alta definición (HDTV), está
programada para reemplazar a la televisión NTSC en
el año 2006.
A diferencia del NTSC, el sistema ATSC abarca en
realidad varios formatos digitales, algunos usan el
escaneo entrelazado y otros el escaneo progresivo,
el cual crea un cuadro completo por cada pase, que
elimina el efecto de parpadeo de la televisión NTSC.

23. PROCESO DE ESCANEO

24. ACCESORIOS Y
MONTURAS DE
LA CÁMARA

25. ACCESORIOS Y MONTURAS DE
LA CÁMARA
TRIPIE

26. ACCESORIOS Y MONTURAS DE
LA CÁMARA
TRIPIE

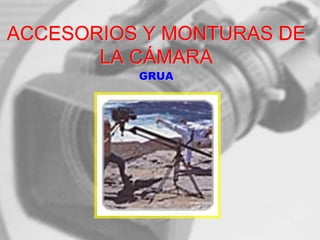

27. ACCESORIOS Y MONTURAS DE
LA CÁMARA
GRUA

28. ACCESORIOS Y MONTURAS DE
LA CÁMARA
STADYE CAM
