2. Evolución
Procesadores: Pentium 200MHz
Bus: 60/66MHz
Discos Duros: 2 - 4GB
CD ROM: 24X
Floppy o Pendrive: 1.44MB
Pentium II / 400MHz
66/100 MHz
6.4 - 10 GB
32X CD - DVD
120 MB
Pentium III / 1.2GHz
100 / 133MHz
10 - 40 GB
52X CD - DVD
1.44MB / 120 MB
Pentium IV
400 / 800 MHz
80 – 250 GB
CD RW – Combo
512MB / 4 GB
Pentium Quad Core
1066 / 1333 MHz
750 GB – 1.5 TB
DVD RW
512MB / 4 GB
I7/3.06 GHz
1600 MHz
2 TB – 10 TB
Blu Ray
8 GB / 32 GB
3. Herramientas que se deben
tener siempre a mano al
desarmar una computadora:
Alicate
de Punta
Brocha
Pistola de
Aire e
inflador de
globos Lupa
Pinzas
Aspirador
de mano
9. DIAGRAMA EN BLOQUES DE UNA
COMPUTADORA
CPU
MEMORIA
RAM
MEMORIA
ROM
INTERFACE
DE
TECLADO
INTERFACE
DE
RATON
INTERFACE
DE
FLOPPY
INTERFACE
DE
HDD Y CD
INTERFACE
PARALELA
INTERFACE
SERIAL
INTERFACE
DE VIDEO
INTERFACE
DE
SONIDO
Las interfaces son los medios por medio de los cuales podemos conectar cualquiera de
los dispositivos a la computadora
10. Partes de una computadora
Tarjeta Madre o Tarjeta Principal (Mainboard)
Microprocesador (CPU)
Memoria RAM y ROM
Unidades de Almacenamiento:
Magnéticos {Disco Duro (Hard Disk), Disquetera (Floppy Drive),}
Ópticos {Grabadora de CDs y DVDs (CD Writer y DVD Writer),}
Gabinete (Case) y Fuente de Alimentación
Tarjetas de expansión: video, red, sonido, etc.
Monitor
Teclado (Keyboard) y apuntadores (mouse)
Equipos de Seguridad Eléctrica: Supresor de Picos, Estabilizador, UPS.
Equipos de Impresión (Printer).
Equipos para Audio y Video.
Otros.
12. PLACA MADRE
La placa principal o motherboard es la tarjeta electrónica
digital más importante del computador, en ella están
instalados los dispositivos de cómputo que permiten realizar
los diversos procesos de la información.
Ella determina que procesador puede usarse, el tipo y
cantidad de memoria RAM que puede instalarse, así como el
tipo y cantidad de tarjetas de expansión, puertos USB, SATA
y de cualesquier otro tipo que puede llegar a emplear el
computador.
13. MAINBOARD
• La placa base es una estructura plana de fibra de vidrio
que soporta toda la arquitectura que compone el
ordenador en sí.
• La tarjeta electrónica de la Placa Base esta compuesta
por dos capas de circuito impreso colocados en ambas
caras.
• Está unida a la carcasa o caja del ordenador mediante
tornillos y soporta también todas las tarjetas necesarias
para el funcionamiento del sistema.
• Influye notablemente en el rendimiento del equipo.
• Pensada y diseñada para albergar distintos tipos de
microprocesadores de la misma gama, y por tanto,
existirán modelos de distinto tipo y distintos fabricantes.
• Todas llevan una serie de elementos comunes y que
dependen del microprocesador para el que han sido
diseñadas.
14. COMPONENTES DE UNA MAINBOARD
15
El Socket o Slot (para el Microprocesador)
Las ranuras (para los bancos) de Memoria RAM
El “Chipset”
(Puente Norte y Puente Sur )
Las ranuras o slots para tarjetas de expansión
(ISA, PCI, AGP, PCI Express, AMR, CNR)
El ROM-BIOS y la Pila (CR2032 de 3VDC)
Puertos o conectores de comunicación externos
(DIN, PS/2, Serial, Paralelo, USB, Firewire, etc.)
Conectores internos
(Energía, IDE y SATA, FD, USB, Panel de Control, LPT,
VGA, COM, etc.)
Regulador de voltaje
(Bobinas, Condensadores, Diodos y otros)
15. La Tarjeta Madre (Motherboard)
Como se ha comentado anteriormente la Tarjeta Madre es la que determina
que componentes podremos usar en nuestra computadora.
16.
17. Todos los componentes de una PC (Procesador, memorias, discos
duros, etc.) están determinados por el tipo y cantidad de ranuras que
tiene la Tarjeta Madre
CONECTORES
SATA
CONECTOR DE
ENERGÍA
RANURAS DE
EXPANSIÓN
PUENTE NORTE
PUENTE
SUR
RANURAS DE
MEMORIA DDR2
SOCKET 775
CONECTOR
IDE o P-ATA
18. PLACA BASE NLX
Es una mejora del formato LPX, la tarjeta
NLX es pequeña, de 8.8pulg de ancho por
13pulg de largo, es usada en los chasis
tipo escritorio; las ranuras de expansión,
cables de energía y conectores se
encuentran en la en una tarjeta montada
en la parte trasera de la placa, este diseño
es utilizado para tarjeta AGP, impide un
manejo fácil de componentes en la tarjeta
madre
PLACA BASE LPX
LPX : Es una variante del Baby AT, usado
en los chasis de escritorio. Las ranuras es
expansión se encuentran en la parte
trasera al centro de la tarjeta, esto dificulta
el quitar componentes de la tarjeta o la
tarjeta misma, la parte trasera impide una
buena circulación de aire.
19. Tener a
mano el
Manual de la
Placa Madre
nos
permitirá
(sin
desarmar la
PC) saber el
tipo de
componentes
que pueden
usarse en
ella y eso
sobre todo
nos será
muy útil
cuando se
pretenda
actualizar
(mejorar) la
PC.
23. 34
Puertos de Comunicación
Los puertos de comunicación son herramientas que permiten
manejar e intercambiar datos entre un computador (gen eral-mente
están integrados en las tarjetas madres) y sus
diferentes periféricos o entre dos computadores.
25. El bus USB
El bus USB, “Universal Serial Bus” (bus serie universal) es
un bus serie de “baja velocidad” presente en
prácticamente todos los motherboards de última
generación y recibe ese nombre no por la disposición de
conexión de los periféricos, sino porque los datos que
transporta se transmiten en serie.
USB 1.1 trabaja a 1.5 MBps
USB 2.0 trabaja a 60 MBps
USB 3.0 trabaja a 600 MBps

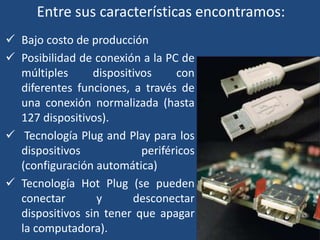

26. Entre sus características encontramos:
Bajo costo de producción
Posibilidad de conexión a la PC de
múltiples dispositivos con
diferentes funciones, a través de
una conexión normalizada (hasta
127 dispositivos).
Tecnología Plug and Play para los
dispositivos periféricos
(configuración automática)
Tecnología Hot Plug (se pueden
conectar y desconectar
dispositivos sin tener que apagar
la computadora).
27. Firewire (IEEE 1394)
Firewire es una tecnología de bus serie de
entrada/salida similar a USB, pero pensada para la
conexión de periféricos que requieran tasas de
transmisión de datos elevadas. La velocidad de
transferencia de datos de Firewire, en su versión
original, es de aproximadamente 400 Mbps (50
MBps), la versión actual a 3200Mbps lo convirtió en
uno de los estándares más rápidos desarrollados para
dispositivos de entrada/salida. Esta performance lo
hace adecuado para la conexión de (hasta 63)
periféricos que requieran alta velocidad de
transferencia de datos como cámaras de video, discos
duros, scanner e impresoras para uso profesional.
28.
29. El conector se coloca haciendo coincidir la guía de
este con la guía del conector del motherboard.
Conectores DIN Macho y Hembra
Adaptadores de DIN a MiniDIN
30. Puertos típicos para
teclado y ratón:
Puertos Seriales (COM):
Son adaptadores que se utilizan para
enviar y recibir información de BIT en
BIT fuera del computador a través de
un único cable y de un determinado
software de comunicación.
Los puertos seriales se identifican
típicamente dentro del ambiente de
funcionamiento como puertos del
COM (comunicaciones).
Los voltajes enviados por los pines
pueden ser en 2 estados, encendido o
apagado. Encendido (valor binario de
1) significa que el pin esta
transmitiendo una señal entre -3 y -25
voltios, mientras que apagado (valor
binario de 0) quiere decir que esta
transmitiendo una señal entre +3 y
+25 voltios.
Existen 2 conectores diferentes
para estos puertos. El primero
es un DIN de 5 pines (conocido
comúnmente como AT) y el
segundo es un conector
MiniDIN de 6 pines
(normalmente llamado PS/2).
Estos dos conectores son
electrónicamente iguales, lo
único que cambia es su
apariencia externa.
31. Puertos Paralelos (LPT): Unidireccional: Puerto estándar de 4 bit
que por defecto de fábrica no tenía la
capacidad de transferir datos en ambas
direcciones.
Bidireccional: Puerto estándar de 8 bit que
fue lanzado por IBM con la introducción del
puerto PS/2 en 1987.
EPP: Puerto paralelo realzado (EPP) que
funciona cerca de velocidad de una tarjeta
ISA y puede alcanzar transferencias de
datos de hasta 1 a 2MB / por segundo.
El puerto paralelo está formado por 17
líneas de señales y 8 líneas de tierra.
Estas líneas de señales están formadas
por tres grupos:
4 Líneas de control
5 Líneas de estado
8 Líneas de datos
Son conectores utilizados para
realizar un enlace entre dos
dispositivos; en el sistema
lógico se le conoce como LPT.
El primer puerto paralelo LPT1
es normalmente el mismo
dispositivo PRN (nombre del
dispositivo lógico de la
impresora).
Pueden configurarse para
trabajar como puerto
unidireccional o bidireccional.
32. Puertos RJ-11:
Es un conector utilizado por lo
general en los sistemas
telefónicos y es el que se utiliza
para conectar el MODEM a la
línea telefónica de manera que
las computadoras puedan tener
acceso a Internet.
El RJ11 se refiere
expresamente al conector de
medidas reducidas el cual está
sujeto al cable telefónico y tiene
cuatro contactos (pines) para
cuatro hilos de cable telefónico
aunque se suelen usar
únicamente dos.
Puertos RJ-45:
Es una interfaz física utilizada
comúnmente en las redes de
computadoras, sus siglas corresponden a
"Registered Jack" o "Clavija Registrada",
que a su vez es parte del código de
regulaciones de Estados Unidos.
Es utilizada comúnmente con estándares
como EIA/TIA-568B, que define la
disposición de los pines.
Este conector se utiliza en la mayoría de
las tarjetas ethernet (tarjetas de red) y va
en los extremos de un cable UTP., posee
ocho pines o conexiones eléctricas, que
normalmente se usan como extremos de
cables de par trenzado.
33. Puertos de Video:
VGA: Puerto estandarizado para
conexión del monitor a la PC.
Proporciona una señal de video
analógica, tiene 15 pines y es de
color azul. Es de forma
rectangular, con un recubrimiento
plástico para aislar las partes
metálicas.
DVI: Proporciona señal de video
digital, es de color blanco y su
numero de pines depende de las
características del dispositivo.
HDMI: Es el interfaz multimedia de alta
definición utilizado tanto para video como
para audio, es el sustituto del euroconector
tiene 19 pines y es de color negro y oro.
RCA: Utilizado para llevar señal de video
analógica. Hay dos tipos, el de video
compuesto (un solo conector amarillo) y el
de video por componente (3 puertos que
trasmiten cada uno de los componentes de
color básico ).
SVIDEO : Cumple la misma función que el
RCA , aportando mas calidad que el RCA
amarillo. Hay dos tipos el SVIDEO IN (7
pines) y el SVIDEO OUT (4 pines).
34.
35. Puertos RCA
El conector RCA es un tipo de
conector eléctrico común en el
mercado audiovisual. El nombre
"RCA" deriva de la Radio Corporation
of America, que introdujo el diseño en
los 1940.
Un problema del sistema RCA es que
cada señal necesita su propio cable.
El cable tiene un conector macho en
el centro, rodeado de un pequeño
anillo metálico (a veces con ranuras),
que sobresale. En el lado del
dispositivo, el conector es un agujero
cubierto por otro aro de metal, más
pequeño que el del cable para que
éste se sujete sin problemas.
Ambos conectores (macho y hembra)
tienen una parte de plástico.
Los colores usados suelen ser:
Amarillo para el vídeo compuesto
Rojo para el canal de sonido derecho
Blanco o negro para el canal de sonido
izquierdo (en sistemas estéreo)
Se puede ubicar en las tarjetas
capturadoras de video menos recientes ya
que esta siendo suplantado por el puerto
de súper video.
36. CONECTORES
EN PANEL
TRASERO
1 botón para
Clear CMOS
2 conectores PS/2
1 puerto eSATA
1 puerto IEEE1394
8 puertos USB 2.0
2 jacks para LAN RJ45
1 jack de audio 6 en 1
1 salida SPDIF óptica
CONECTORES
EN PANEL
TRASERO
2 conectores PS/2
1 puerto eSATA
1 puerto IEEE1394
(Opcional)
6 puertos USB 2.0
1 jacks para LAN RJ45
1 jack de audio 6 en 1
37. 48
El “Chipset”
Se trata del juego o conjunto de chips (circuitos
integrados) que actúa como interconexión entre el
microprocesador y el resto de los elementos y da el
nombre a la placa base.
La función principal del chipset es servir como
medio de comunicación entre los otros componentes
de la placa base proporcionando las líneas eléctricas
necesarias y las señales de control para que todas
las transferencias de datos se hagan de forma fiable
38. Las placas base modernas suelen incluir dos integrados,
denominados Norte y Sur, y suelen ser los circuitos integrados
mas grandes después del microprocesador. El chipset
determina muchas de las características de una placa base y
por lo general la referencia de la misma está relacionada con
la del Chipset. Incluso el procesador no tiene mayor
funcionalidad sin el soporte de un chipset.
El chipset está conformado usualmente por:
Circuitos de Temporización
Controlador de Acceso Directo a mamoria (DMA)
Controlador Programable de Interrupciones (PIC)
Controladores de Periféricos
39. Northbridge & Southbridge
Estos dos “bridges”
o puentes conectan
la CPU a otras
partes de la PC.
CARACTERÍSTICAS:
• Obtener o no el
máximo
rendimiento del
microprocesador.
• Las posibilidades
de actualización
del computador.
• El uso de ciertas
tecnologías
avanzadas de
memoria y
periféricos.
50. De abajo hacia arriba: PCI, PCI EXPRESS X16, X1, X 16, X4
51. B.I.O.S. Basic
(Input/Output System)
En las PC, el firmware (bloque de instrucciones de
programa para propósitos específicos, grabado en una
memoria tipo ROM) de arranque, recibe el nombre de
BIOS (Basic Input Output System - Sistema Básico de
Entrada y Salida). El BIOS controla los elementos del
hardware de la computadora desde que se la
enciende hasta que culmina la carga del sistema
operativo en la memoria RAM.
Fabricantes principales de BIOS: AMI, PHOENIX y AWARD.
52.
53.
54. El BIOS maneja también el flujo de datos entre el sistema
operativo de la computadora y los dispositivos periféricos,
tales como el disco duro, controladora de video, mouse,
impresora, etc. Además el BIOS guarda la fecha, hora y
configuración del sistema (por ejemplo hardware instalado)
en un chip denominado genéricamente CMOS que posee un
área de memoria volátil, cuyo contenido debe mantenerse
mediante una batería. Para poder configurar los datos
mencionados, se utiliza un programa grabado en la ROM que
se denomina SETUP.
55. Batería y RAM CMOS
LA BIOS necesita una zona de datos para manipular.
Las placas madres incorporan una RAM de bajo consumo
denominada RAM CMOS que se alimenta con una pequeña
batería de 3 voltios.
En placas antiguas la RAM CMOS en un integrado dedicado a
esto y al reloj en tiempo real.
56. CONJUNTO DE
CONDUCTORES
ELECTRICOS EN
PARALELO QUE
PERMITEN
ESTABLECER
TRANSFERENCI
AS RAPIDAS DE
INFORMACION
ENTRE EL
MICROPROCESA
DOR, LA
MEMORIA Y LOS
DISPOSITIVOS
DE
ENTRADA/SALIDA
El BUS
Bus es una palabra inglesa que significa «transporte». Aplicada a la informática, permite
significar la idea de las transferencias internas de datos que se dan en un sistema
computacional en funcionamiento.
60. CPU
soporta procesadores basados en Intel® i7 en el paquete LGA1366
Por favor consulte la sección Soporte CPU para las CPUs compatibles. X58 Platinum
CHIPSETS
- Intel® X58
- Soporta QPI de hasta 6.4GT/s
- Intel® ICH10R
- Controlador de USB de alta velocidad (USB2.0), 480Mb/seg, hasta 12 puertos.
- 6 puertos SATAII con tasa de transferencia de hasta 3Gb/s.
- PCI Master v2.3, I/O APIC.
- Conformidad con ACPI 2.0.
- Serial ATA RAID 0/1/5/10.
- Controlador AHCI integrado.
MEMORIA PRINCIPAL
- Soporta seis DIMMs unbuffered de 1.5 Volts DDR3 800/1066/1333/1600 SDRAM, 24GB Max
- Soporta DRAM 1Gb/ 2Gb/ 4Gb
- Soporta x8 / x16 líneas de datos por DIMM
- Soporta hsta 3 modos de canal
SLOTS
- 2 slots PCI Express gen2 x16
- soporta ATI® Crossfire™
- 3 slotsPCI Express gen2 x1
- 2 slots PCI, con soporte para interfaz de bus PCI 3.3V/ 5V
IDE INTEGRADO
- Un controlador IDE Ultra DMA 66/100/133 integrado en JMicron® 363.
- Soporta modos de operación PIO, Bus Master.
- Puede conectarse ocn hsta dos dispositivos Ultra ATA.
X58 Platinum
61. SATA INTEGRADO
-Controlador SATAII integrado en chipset
ICH10R/JMicron® 322 / 362
- Tasa de transferencia de hasta 3Gb/s.
- Soporta seis puertos SATAII por ICH10R
- Soporta dos puertos SATAII por JMicron 322, soporta SATA
RAID 0/1/JBOD.
- Soporta un puerto eSATA por JMicron 363.
- Soporta controlador AHCI con SATA RAID 0/1/5/10 por
ICH10R.
AUDIO
- Chipset integrado por Realtek® ALC888
- Audio de 8 canales flexible con sensor de jack
- Cumple con especificaciones Azalia 1.0
- Cumple las normas de Microsoft Vista Premium.
LAN
- Soporta dos LAN PCI Express 10/100/1000 Fast Ethernet por Realtek 8111C.
IEEE1394 / FIREWIRE
- Chipset integrado en JMicron® 381
- Soporta hasta dos puertos 1394 (1 en panel trasero, 1
pinheader)
- Tasa de transferencia de hasta 400Mbps
CONECTORES INTERNOS
Conector de energía ATX de 24 pines
Conector de energía 12V ATX de 8 pines
Conectores de ventilador CPU x 1 / Sistema x 5
Conector de entrada CD
Conector de audio de panel frontal
Conector de panel frontal
Conector para chassis intrusion
1 pinheader de puerto serial
2 conectores USB 2.0
1 conector para Floppy (cable opcional)
8 conectores Serial ATA II
1 conector de disco rígido ATA133
1 conector IEEE1394 con soporte para 1 puerto adicional
1 conector para GreenPower Genie
Botón de encendido
Botón de Reset
Interruptor para OC
1 conector para salida SPDIF
1 conector para D-LED2
1 conector de módulo TPM
CONECTORES EN PANEL TRASERO
1 botón para Clear CMOS
1 conector para tablero PS/2
1 conector para mouse PS/2
1 puerto eSATA
1 puerto IEEE1394
8 puertos USB 2.0
2 jacks para LAN RJ45
1 jack de audio 6 en 1
1 salida SPDIF óptica
66. CPU
• AMD® Phenom II de 64bits
Por favor consulte la sección Soporte CPU para las CPUs compatibles.
Hypertransport
• HyperTransport 3.0 con soporte para velocidades de hasta 5200MT/s
Chipsets
• AMD® 790FX y SB750
Memoria Principal
• Soporta cuatro DIMM unbuffered de de 1.5 Volts
DDR3800/1066/1333/1600*/1800/2133 (OC) SDRAM, máximo 16GB
Slots
• 2 slots PCI Express x16 (PCI_E1 y PCI_E4) con soporte para velocidad PCIE
2.0 x16
(conformidad con PCI Express Bus SPEC V2.0; soporta Tecnología
CrossFire)
• 2 slots PCI Express x16 (PCI_E3 & PCI_E5) con soporte para velocidad
hasta PCIE 2.0 x8
(conformidad con PCI Express Bus SPEC V2.0; soporta Tecnología
CrossFire)
- Cuando se instalan los 4 slots PCI Express x16, las vías PCIE x 16 se
acomodarán
automáticamente desde "x16/ x0 x16/ x0" a "x8/ x8 x8/ x8".
• 1 slot PCI Express gen2 x1
• 2 slots PCI con soporte para interfaz de bus PCI 3.3V/ 5V.
IDE Integrado
• Un puerto IDE por AMD® SB750
- Soporta modos Ultra DMA 66/100/133
- Soporta modos de operación PIO, Bus Master
- Pueden conectarse hasta dos dispositivos IDE
67. SATA Integrado
-6 puertos SATA II (1~6) por AMD® SB750
- 2 puertos SATA II ((7~8) por JMicron® JMB322
- 1 puerto eSATA por JMicron® JMB362
- Soporta almacenamiento y transferencia de
datos de hasta 3Gb/s .
Función RAID
-ATA II 1~6 soportan modos RAID 0, 1, 5, 10 o
modo JBOD por AMD® SB750
- SATA II 7~8 soportan RAID 0, 1, o modo
JBOD por JMicron® JMB322
Audio
-Chipset integrado por Realtek® ALC889
- Soporte para Audio Blu-ray Real
- Audio de 8 canales flexible con sensor de jack
- Cumple con especificaciones Azalia 1.0
LAN
-Controlador GbLAN Dual Realtek PCI-E 8111DL
- Fast Ethernet MAC y PHY integrados en un
chip
- Soporta 10Mb/s, 100Mb/s y 1000Mb/s
- Cumple con especificaciones de bus PCI-Express
v1.0a
IEEE1394 / FireWire (Opcional)
- Chipset integrado en VIA® VT6315N
- Tasa de transferencia de hasta 400Mbps .
Conectores Internos
• Conector de energía ATX de 24 pines
• Conector de energía de CPU 12V ATX de 8
pines
• Conectores de ventilador CPU x 1 /
Sistema x 3
• Conector de entrada CD
• Conector de audio de panel frontal
• Conector de panel frontal
• Conector de switch para chassis intrusion
• 2 conectores USB 2.0
• 1 conector para Floppy (cable opcional)
• 8 conectores Serial ATA II
• 1 conector de disco rígido ATA133
• 1 conector para puerto serial
• Botón Clear CMOS
• Botón de encendido
• Botón de Reset
• 1 conector de salida SPDIF
• 1 LED para Debug
• Interruptor para OC
• 1 conector para IEEE1394 con soporte
para 1 puerto adicional (opcional)
• 1 cabezal de módulo TPM (opcional)
68. CONECTORES EN PANEL TRASERO
790FX-GD70
• 1 conector para teclado PS/2
• 1 conector para mouse PS/2
• 1 jack de audio 6 en 1
• 7 puertos USB 2.0
• 1 puerto para eSATA/USB compartido
• 2 jacks para LAN RJ45
• 1 puerto para salida SPDIF coaxial
• 1 puerto para salida SPDIF óptica
• 1 puerto IEEE1394 (opcional)
CONECTORES EN PANEL TRASERO
- 1 conector para tablero o mouse PS/2
- 1 jack de audio 6 en 1
- 6 puertos USB 2.0
- 1 jack para LAN RJ45
- 1 puerto para salida SPDIF óptico
- 1 puerto para eSATA
- 1 puerto IEEE1394
- 1 puerto DVI-D
- 1 puerto para tarjeta gráfica
- 1 puerto HDMI
DKA790GX Platinum
