Manual de Autocad 2D y 3D
By Longo:
Msc. Joseph Stalin Loján Paladines
Barcelona - Venezuela, Enero 2.010

CONTENIDO
INTRODUCCIÓN .................................................................................................................. 3
Conociendo Autocad ................................................................................................................. 4
DIBUJO EN 2D
CREACION DE ENTIDADES
1.- Line ...................................................................................................................................... 8
2.- Parámetros de dibujo ........................................................................................................... 10
3.- Comandos básicos de visualización ..................................................................................... 13
4.- Rectangle ............................................................................................................................. 15
5.- Polygon................................................................................................................................. 15
6.- Circle .................................................................................................................................... 16
7.- Arc ....................................................................................................................................... 17
8.- Ellipse .................................................................................................................................. 19

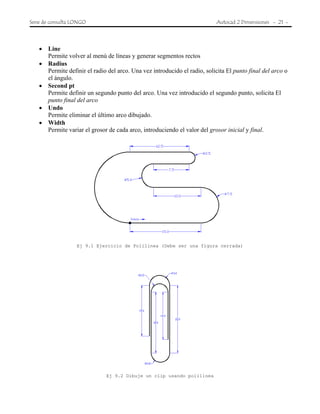

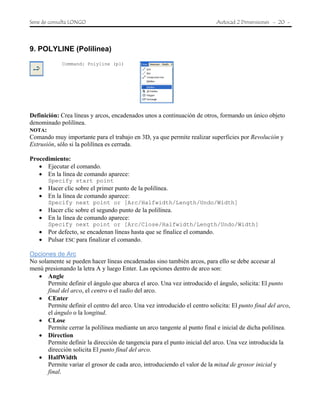

9.- Polyline................................................................................................................................. 20
MODIFICACION DE ENTIDADES

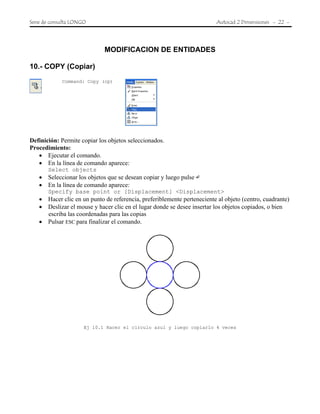

10.- Copy ................................................................................................................................... 22
11.- Mirror ................................................................................................................................. 23
12.- Offset ................................................................................................................................. 24
13.- Array .................................................................................................................................. 25
14.- Move .................................................................................................................................. 26
15.- Rotate ................................................................................................................................. 27
16.- Trim ................................................................................................................................... 28
17.- Extend ................................................................................................................................ 29

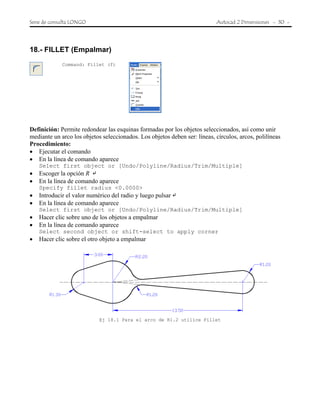

18.- Fillet ................................................................................................................................... 30
DIBUJO EN 3D
Generalidades de 3D ................................................................................................................. 32
1.- Vpoint .................................................................................................................................. 34
2.- 3Dorbit ................................................................................................................................. 35
3.- Properties ............................................................................................................................. 36
4.- Orthograpic UCS ................................................................................................................. 37
5.- New UCS/3 Point ................................................................................................................ 38
6.- 3DFace ................................................................................................................................. 39
7.- Ruled Surface ....................................................................................................................... 40
8.- Tabulated Surface ................................................................................................................ 41
9.- Edge Surface ........................................................................................................................ 42
10.- Revolved Surface ............................................................................................................... 43

Serie de consulta LONGO Autocad 2 Dimensiones - 3 -
INTRODUCCION
Autodesk AutoCAD es un programa de diseño asistido por computadora (CAD "Computer Aided
Design") para dibujo en 2D y 3D. Actualmente es desarrollado y comercializado por la empresa
Autodesk.
Al igual que otros programas de Diseño Asistido por Computadora (CAD), AutoCAD gestiona una
base de datos de entidades geométricas (puntos, líneas, arcos, etc) con la que se puede operar a
través de una pantalla gráfica en la que se muestran éstas, el llamado editor de dibujo. La interacción
del usuario se realiza a través de comandos, de edición o dibujo, desde la línea de órdenes, a la que
el programa está fundamentalmente orientado. Las versiones modernas del programa permiten la
introducción de éstas mediante una interfaz gráfica de usuario o en inglés GUI, que automatiza el
proceso.
Como todos los programas de CAD, procesa imágenes de tipo vectorial, aunque admite incorporar
archivos de tipo fotográfico o mapa de bits, donde se dibujan figuras básicas o primitivas (líneas,
arcos, rectángulos, textos, etc.), y mediante herramientas de edición se crean gráficos más
complejos. El programa permite organizar los objetos por medio de capas o estratos, ordenando el
dibujo en partes independientes con diferente color y grafismo.
Parte del programa AutoCAD está orientado a la producción de planos, empleando para ello los
recursos tradicionales de grafismo en el dibujo, como color, grosor de líneas y texturas tramadas.
AutoCAD, a partir de la versión 11, utiliza el concepto de espacio modelo y espacio papel para
separar las fases de diseño y dibujo en 2D y 3D, de las específicas para obtener planos trazados en
papel a su correspondiente escala. La extensión del archivo de AutoCAD es .dwg, aunque permite
exportar en otros formatos (el más conocido es el .dxf).
El formato.dxf permite compartir dibujos con otras plataformas de dibujo CAD, reservándose
AutoCAD el formato.dwg para sí mismo. El formato.dxf puede editarse con un procesador de texto
básico, por lo que se puede decir que es abierto. En cambio, el.dwg sólo podía ser editado con
AutoCAD, si bien desde hace poco tiempo se ha liberado este formato (DWG), con lo que muchos
programas CAD distintos del AutoCAD lo incorporan, y permiten abrir y guardar en esta extensión,
con lo cual lo del DXF ha quedado relegado a necesidades específicas.

CONOCIENDO AUTOCAD
Entorno de AutoCAD
• Área gráfica: Zona central de la figura.
Es donde se realiza el dibujo.
• Barra de menús: Parte superior de la figura.
Archivo, Edición, Ver...
Permite el acceso a la mayoría de comandos y utilidades de AutoCAD.
• Barra de herramientas estándar (o normal): Parte superior de la figura.
Incluye botones con los comandos básicos como: Nuevo, Abrir, Guardar...
• Barra de herramientas flotantes: Parte superior y laterales de la figura.
Se agrupan en diferentes barras de herramientas, que contienen la mayoría de los comandos de
AutoCAD. Se pueden activar / desactivar y situar en cualquier parte de la pantalla, pero
generalmente se suelen anclar en los laterales o en la parte superior de la pantalla.
• Barra de herramientas de propiedades: Está en la parte superior de la pantalla (ByLayer).
Controla las propiedades de los distintos objetos que forman parte del dibujo: color, capa, tipo
de línea...
• Barras de desplazamiento: Derecha y parte inferior de la figura.
Permiten ver las zonas del dibujo que se encuentran fuera de los límites de la pantalla.

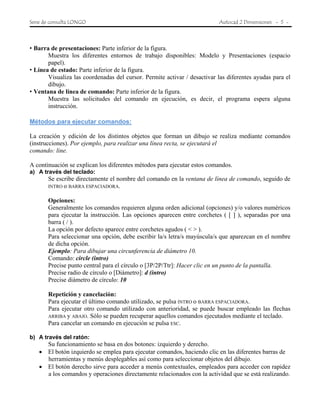

• Barra de presentaciones: Parte inferior de la figura.
Muestra los diferentes entornos de trabajo disponibles: Modelo y Presentaciones (espacio
papel).
• Línea de estado: Parte inferior de la figura.
Visualiza las coordenadas del cursor. Permite activar / desactivar las diferentes ayudas para el
dibujo.
• Ventana de línea de comando: Parte inferior de la figura.
Muestra las solicitudes del comando en ejecución, es decir, el programa espera alguna
instrucción.
Métodos para ejecutar comandos:
La creación y edición de los distintos objetos que forman un dibujo se realiza mediante comandos
(instrucciones). Por ejemplo, para realizar una línea recta, se ejecutará el
comando: line.
A continuación se explican los diferentes métodos para ejecutar estos comandos.
a) A través del teclado:
Se escribe directamente el nombre del comando en la ventana de línea de comando, seguido de
INTRO o BARRA ESPACIADORA.
Opciones:
Generalmente los comandos requieren alguna orden adicional (opciones) y/o valores numéricos
para ejecutar la instrucción. Las opciones aparecen entre corchetes ( [ ] ), separadas por una
barra ( / ).
La opción por defecto aparece entre corchetes agudos ( < > ).
Para seleccionar una opción, debe escribir la/s letra/s mayúscula/s que aparezcan en el nombre
de dicha opción.
Ejemplo: Para dibujar una circunferencia de diámetro 10.
Comando: circle (intro)
Precise punto central para el círculo o [3P/2P/Ttr]: Hacer clic en un punto de la pantalla.
Precise radio de círculo o [Diámetro]: d (intro)
Precise diámetro de círculo: 10
Repetición y cancelación:
Para ejecutar el último comando utilizado, se pulsa INTRO o BARRA ESPACIADORA.
Para ejecutar otro comando utilizado con anterioridad, se puede buscar empleado las flechas
ARRIBA y ABAJO. Sólo se pueden recuperar aquellos comandos ejecutados mediante el teclado.
Para cancelar un comando en ejecución se pulsa ESC.
b) A través del ratón:
Su funcionamiento se basa en dos botones: izquierdo y derecho.
• El botón izquierdo se emplea para ejecutar comandos, haciendo clic en las diferentes barras de
herramientas y menús desplegables así como para seleccionar objetos del dibujo.
• El botón derecho sirve para acceder a menús contextuales, empleados para acceder con rapidez
a los comandos y operaciones directamente relacionados con la actividad que se está realizando.

c) A través de menús desplegables:
• Son los menús incluidos en la Barra de menús: Archivo, Edición, Ver... Una vez desplegado,
podemos ver que en algunas opciones aparece:
• La combinación de letras equivalente: Ejemplo: CTRL + O para Abrir.
• Un triángulo (►) a la derecha que indica que contiene otro menú desplegable.
• Unos puntos suspensivos (…) a la derecha que indican que se accede a un cuadro de diálogo.
• Una señal ( ) a la izquierda que indica que la opción está activada.
• El texto en gris indica que la opción no está actualmente disponible.
d) A través de barras de herramientas:
Estas barras incluyen los comandos en forma de botones con un icono.
• Si se mantiene el cursor sobre un botón, sin pulsarlo, aparece el nombre de la operación.
• Un triángulo pequeño en la esquina inferior derecha del botón indica que si se mantiene
pulsado, se desplegarán más opciones (botones).

CREACION DE ENTIDADES
1.- LINE (Línea)
Command: Line (l)
Definición: Crea segmentos de línea recta.
Procedimiento:
• Ejecutar el comando.
• En la línea de comando aparece:
Specify first point:
• Hacer clic sobre el primer punto de la recta.
Specify next point or [Undo]:
• Hacer clic sobre el segundo punto de la recta. Por defecto, se encadenan líneas hasta que se
finalice el comando.
• Pulsar ESC para finalizar el comando.
También se puede finalizar con INTRO o BARRA ESPACIADORA.
Opciones:
• Close:
Une el punto final con el inicial, formando una línea poligonal cerrada.
• Undo:
Permite eliminar de forma sucesiva las líneas creadas, sin finalizar el comando.
Entrada de datos:
a) Coordenadas rectangulares absolutas:
• Las coordenadas del punto (X,Y), están referidas al origen de
coordenadas.
• Si no se añade la coordenada Z, por defecto será igual a 0.
• Ejemplo: X,Y
b) Coordenadas rectangulares relativas:
• Las coordenadas del punto (X,Y), están referidas al último punto
introducido. No al origen
• Si no se añade la coordenada Z, por defecto será igual a 0.
• Ejemplo: @X,Y

c) Coordenadas polares absolutas:
• Distancia respecto al origen de coordenadas y ángulo de dicho
vector.
• Ejemplo: d< α
d) Coordenadas polares relativas:
• Distancia respecto al último punto introducido y ángulo de dicho
vector.
• Ejemplo: @ d< α
e) Distancias directas:
Este método permite realizar una línea recta introduciendo únicamente la distancia deseada e indicando
la dirección mediante el cursor.
Para dominar el comando línea, realice los siguientes ejercicios:
Ej 1.1 Líneas usando distancias directas
Ej 1.2 Líneas usando coordenadas rectangulares absolutas

2.- PARAMETROS DE DIBUJO
Definición: Este comando permite el acceso, a través de un cuadro diálogo, a una serie de herramientas
de ayuda para el dibujo.
NOTA IMPORTANTE: Otra manera de acceder a este cuadro de diálogo es situar el puntero del ratón
sobre cualquiera de los siguientes botones:
Apagado Prendido
Situados en la parte inferior del área gráfica, Para configurarlos se debe hacer clic en el botón derecho
y escoger la opción Settings. Son varios botones los que se encuentran disponibles, pero en esta guía
solamente se verán los más importantes.
a) Orto (ORTHO)
Sólo permite desplazar el cursor en las direcciones X o Y. Se puede dibujar en otras direcciones
siempre y cuando se haga a través de la línea de comando.
Ej 2.1 Líneas usando ORTHO
b) Rastreo polar (POLAR)
Obliga al cursor a desplazarse en las direcciones establecidas.
Rastreo polar activado:
• Esta opción permite Activar/Desactivar el rastreo polar.
• También puede hacerse mediante F10 o pulsando el botón POLAR.
Parámetros de ángulo polar:
• Incrementar ángulo:
Incremento angular que siguen las direcciones del rastreo polar.
Ejemplo: Un incremento de 45º, marcará las direcciones correspondientes a 0º, 45º, 90º,
135º, 180º...

Ángulos adicionales:
Permite Añadir/Suprimir ángulos que no estén dentro de la lista que aparece en Incrementar
ángulo.
Medida de ángulo polar:
• Absoluto:
Los ángulos se miden con respecto al sistema de coordenadas X, Y.
• Relativo al último segmento:
Los ángulos se miden con respecto al último segmento.
Ej 2.2 Líneas con la ayuda de POLAR configurado a 15º

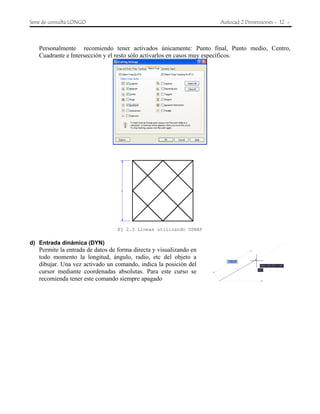

c) Referencia a objetos y rastreo de referencia a objetos (OSNAP)
Permite emplear como referencia, los puntos más significativos de elementos ya dibujados.
Referencia a objetos activada:
Esta opción permite Activar/Desactivar la referencia a objetos. También puede hacerse mediante F3
o pulsando el botón OSNAP.
Modos de referencia a objetos:
Esta opción, permite Activar/Desactivar los diferentes puntos significativos. No es recomendable
tener todos los puntos activados, ya que generaría gran confusión a la hora de dibujar.

Personalmente recomiendo tener activados únicamente: Punto final, Punto medio, Centro,
Cuadrante e Intersección y el resto sólo activarlos en casos muy específicos.
Ej 2.3 Líneas utilizando OSNAP
d) Entrada dinámica (DYN)
Permite la entrada de datos de forma directa y visualizando en
todo momento la longitud, ángulo, radio, etc del objeto a
dibujar. Una vez activado un comando, indica la posición del
cursor mediante coordenadas absolutas. Para este curso se
recomienda tener este comando siempre apagado

3.- COMANDOS BÁSICOS DE VISUALIZACIÓN
Zoom
Definición: Permite crear la sensación de acercamiento o alejamiento al dibujo.
Opciones de Zoom
Realtime
Permite acercarse o alejarse al dibujo de forma rápida.
• Pulsar el botón izquierdo del ratón y arrastrar el cursor, manteniendo pulsado el
botón.
Si se arrastra hacia arriba, se acerca al dibujo.
Si se arrastra hacia abajo, se aleja del dibujo
Previous
Permite volver a la visualización anterior.
Window
Permite ver de cerca el contenido de una ventana.
• Hacer clic sobre el icono View/Zoom/Window
Specify first corner
• Hacer clic sobre un punto.
Specify opposite corner
• Deslice el mouse en diagonal y luego haz clic en la esquina opuesta. De esta
manera se abarca la zona que se desea ampliar

Scale
Permite escalar la vista a un factor especifico
• Hacer clic sobre el icono View/Zoom/Scale
Enter a scale factor (nX or nXP):
• Si escribe 0.7x la imagen se reduce al 70%
• Si escribe 2x la imagen se verá a doble de su tamaño actual
Extents
Permite ajustar la pantalla para ver todo el dibujo, independientemente de sus
límites.
Encuadre (Pan Realtime)
Permite desplazar el área del dibujo que se visualiza, sin efectuar ningún cambio real sobre él.
Procedimiento:
• Hacer clic sobre el icono View/Pan/Realtime
• Pulsar el botón izquierdo del ratón y arrastrar el cursor, manteniendo pulsado el botón.
• Soltar el botón, cuando el área visualizada corresponda con la deseada.

4. RECTANGLE (Rectángulo)
Command: Rectangle (rec)
Definición: Este comando permite crea rectángulos, se trata de polilíneas cerradas.
Procedimiento:
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]
• Hacer clic sobre un punto, o escribir coordenadas
Specify other corner point or [Area/Dimension/Rotation]
• Desplazar el mouse en diagonal y hacer clic, o bien escriba las coordenadas
5. POLYGON (Polígono)
Command: Polygon (pol)
Definición: Crea polígonos equiláteros, Se trata de polilíneas cerradas.
Procedimiento:
Enter number of sides <4>:
• Introducir el número de lados y pulsar
Specify center of Polygon or [Edge]:
• Hacer clic en el punto correspondiente al centro del polígono.
Indique una opción [Inscribed in circle/Circumscribed circle] <I>:
• Escoger la opción deseada y pulsar
Specify radius of circle
• Introducir el valor del radio de la circunferencia y pulsar

Las Opciones del Polígono son:
• Center:
Permite indicar el centro de la circunferencia sobre la que se crea el polígono.
• Edge:
Permite introducir la longitud del lado del polígono.
• Inscribed / Circunscribed:
Permite escoger entre:
Inscrito Circunscrito
6. CIRCLE (Circulo)
Command: Circle (c)
Definición: Crea círculos, Por defecto se ejecuta Círculo del tipo: Centro Radio.
Procedimiento:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
• Hacer clic sobre un punto, correspondiente centro del círculo, o bien escriba las coordenadas
Specify radius of circle or [Diameter] <5> :
• Introducir el valor del radio del circulo y pulsar
Opciones de Círculo
• Center, Radius
Permite definir el círculo mediante el centro y el radio.
• Center, Diameter
Permite definir el círculo mediante el centro y el diámetro.
• 2 Points
Permite definir el círculo mediante dos puntos.

• 3 Points
Permite definir el círculo mediante tres puntos.
• Tan, Tan, Radius
Permite crear un círculo tangente a dos objetos con un radio determinado.
• Tan, Tan, Tan
Permite crear un círculo tangente a tres objetos.
Ej 6.1 Círculos con la opción Center Radius,
3 Points, Tan Tan Tan
Ej 6.2 Dibuje primero las líneas y luego el
circulo con la opción 2 points
7. ARC (Arco)
Command: Arc (a)
Definición: Crea arcos de circunferencia en sentido anti-horario (aunque hay excepciones). Por defecto
se ejecuta el Arco con la opción 3 puntos, Para ejecutar otras variantes se accede a través del menú
desplegable
Procedimiento:
Specify start point of arc [Center]
• Hacer clic sobre un punto, correspondiente al inicio del arco.
Specify second point of arco r [Center/End]

• Hacer clic sobre un segundo punto.
Specify end point of arc
• Hacer clic sobre un punto, correspondiente al final del arco.
Opciones de Arco
• 3 points (e)
Permite definir el arco mediante tres puntos.
• Start, Center, End
Permite definir el arco mediante el punto inicial, el centro y el punto final.
• Start, Center, Angle
Permite definir el arco mediante el punto inicial, el centro y el ángulo que abarca.
• Start, Center, Length
Permite definir el arco mediante el punto inicial, el centro y la longitud de la cuerda.
• Start, End, Angle
Permite definir el arco mediante el punto inicial, el punto final y el ángulo que abarca.
• Start, End, Direction (e)
Permite definir el arco mediante el punto inicial, el punto final y la dirección de tangencia para
el punto inicial del arco.
• Start, End, Radius
Permite definir el arco mediante el punto inicial, el punto final y el radio del arco.
• Center, Start, End
Permite definir el arco mediante el centro, el punto inicial y el punto final.
• Center, Start, Angle
Permite definir el arco mediante el centro, el punto inicial y el ángulo que abarca.
• Center, Start, Length
Permite definir el arco mediante el centro, el punto inicial y la longitud de la cuerda.
• Continue
Permite crear un arco tangente al punto final del último arco o línea dibujada.
Ej 7.1 Ejercicio de Arcos (Cada arco hágalo con una opción diferente)

8. ELLIPSE (Elipse)
Command: Ellipse (el)
Definición: Crea elipses. Por defecto se ejecuta la Elipse con la opción Ejes Fin. Para ejecutar otras
variantes, se accede a través del menú desplegable.
Procedimiento:
• Ejecutar el comando
• En la línea de comando aparece
Specify axis endpoint of ellipse or [Arc/Center]
• Hacer clic sobre un punto, correspondiente a uno de los puntos finales de uno de los ejes de la
elipse, o bien escriba las coordenadas
Specify other endpoint of axis
• Hacer clic sobre un punto correspondiente al otro punto final del eje anterior, o bien escriba las
coordenadas
Specify distance to other axis or [Rotation]
• Hacer clic sobre un punto, indicando la distancia desde el centro hasta el punto final del otro eje
de la elipse, o bien escriba una distancia.
Ej 8.1 Ejercicio de Elipse

9. POLYLINE (Polilinea)
Command: Polyline (pl)
Definición: Crea líneas y arcos, encadenados unos a continuación de otros, formando un único objeto
denominado polilínea.
NOTA:
Comando muy importante para el trabajo en 3D, ya que permite realizar superficies por Revolución y
Extrusión, sólo si la polilínea es cerrada.
Procedimiento:
Specify start point
• Hacer clic sobre el primer punto de la polilínea.
Specify next point or [Arc/Halfwidth/Length/Undo/Width]
• Hacer clic sobre el segundo punto de la polilínea.
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]
• Por defecto, se encadenan líneas hasta que se finalice el comando.
Opciones de Arc
No solamente se pueden hacer líneas encadenadas sino también arcos, para ello se debe accesar al
menú presionando la letra A y luego Enter. Las opciones dentro de arco son:
• Angle
Permite definir el ángulo que abarca el arco. Una vez introducido el ángulo, solicita: El punto
final del arco, el centro o el radio del arco.
• CEnter
Permite definir el centro del arco. Una vez introducido el centro solicita: El punto final del arco,
el ángulo o la longitud.
• CLose
Permite cerrar la polilínea mediante un arco tangente al punto final e inicial de dicha polilínea.
• Direction
Permite definir la dirección de tangencia para el punto inicial del arco. Una vez introducida la
dirección solicita El punto final del arco.
• HalfWidth
Permite variar el grosor de cada arco, introduciendo el valor de la mitad de grosor inicial y
final.

• Line
Permite volver al menú de líneas y generar segmentos rectos
• Radius
Permite definir el radio del arco. Una vez introducido el radio, solicita El punto final del arco o
el ángulo.
• Second pt
Permite definir un segundo punto del arco. Una vez introducido el segundo punto, solicita El
punto final del arco
• Undo
Permite eliminar el último arco dibujado.
• Width
Permite variar el grosor de cada arco, introduciendo el valor del grosor inicial y final.
Ej 9.1 Ejercicio de Polilinea (Debe ser una figura cerrada)
Ej 9.2 Dibuje un clip usando polilinea


MODIFICACION DE ENTIDADES
10.- COPY (Copiar)
Command: Copy (cp)
Definición: Permite copiar los objetos seleccionados.
Procedimiento:
Select objects
• Seleccionar los objetos que se desean copiar y luego pulse
Specify base point or [Displacement] <Displacement>
• Hacer clic en un punto de referencia, preferiblemente perteneciente al objeto (centro, cuadrante)
• Deslizar el mouse y hacer clic en el lugar donde se desee insertar los objetos copiados, o bien
escriba las coordenadas para las copias
Ej 10.1 Hacer el circulo azul y luego copiarlo 4 veces


11.- MIRROR (Simetría)
Command: Mirror (mi)
Definición: Permite obtener una simetría o espejo de los objetos seleccionados, con respecto a un eje
Procedimiento:
Select objects
• Seleccionar los objetos de los que se desea obtener la simetría y luego pulse
Specify first point of mirror line
• Hacer clic para designar el primer punto del eje de simetría, luego en la línea de comando
aparece
Specify second point of mirror line
• Hacer clic para designar el segundo punto del eje de simetría
Erase source objects? [Yes/No] <N>
• Si no desea borrar los objetos originales, pulse
Ej 11.1 Dibujar la parte izquierda, luego haga una simetría (use coordenadas rectangulares
absolutas)


12.- OFFSET (Desfase)
Command: Offset (o)
Definición: Permite crear objetos equidistantes respecto a los elementos seleccionados. Los objetos
deben ser: líneas, círculos, arcos, polilíneas.
Procedimiento:
Specify offset distance or [Through/Erase/Layer] <0.50>
• Introducir la distancia a la que se desea obtener el objeto equidistante
Select object to offset or [Exit/Undo]
• Hacer clic sobre el objeto origen
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>
• Hacer clic en un punto cualquiera del lado en el que se desea el nuevo objeto
• Pulsar ESC para finalizar el comando Offset
Ej 12.1 Hacer un polígono de 6 lados, inscrito de radio 2 y luego offset de 0.3


13.- ARRAY (Matriz)
Command: Array (ar)
Definición: Permite crear copias de los objetos seleccionados, siguiendo un patrón rectangular o polar.
En este manual se verá solamente el array del tipo polar
• Polar Array
Las copias se organizan a lo largo de un arco de circunferencia.
• Select objects
Permite seleccionar los objetos de origen.
• Center point
Permite introducir el centro de la matriz. El valor puede introducirse mediante los valores
numéricos de las coordenadas o gráficamente, indicando un punto.
• Método
Permite escoger entre las siguientes opciones:
o Total numbers of ítems & Angle to fill
Permite introducir el número de elementos incluyendo al original que se desea en la matriz
y el ángulo a llenar.
o Total numbers of ítems & Angle between items
Permite introducir el numero de elementos incluyendo al original que se desea en la matriz
y el ángulo entre cada elemento.
o Angle to fill & Angle between items
Permite introducir el ángulo total y el ángulo entre cada elemento


• Rotate ítems as copied
Esta opción permite girar las copias a lo largo de la matriz.
• Preview
Permite comprobar si el resultado de la configuración es el deseado. Además al lado derecho del
cuadro de diálogo puede verse un esquema general de la configuración de la matriz.
Ej 13.1 Sierra usando Array del tipo polar
14.- MOVE (Desplaza)
Command: Move (m)
Definición: Permite desplazar o mover los objetos seleccionados.
Procedimiento:
Select objects
• Seleccionar los objetos que se desean desplazar y luego pulsar
Specify base point or [Displacement] <Displacement>
• Hacer clic en un punto de referencia, preferiblemente perteneciente al objeto
Specify second point or <use first point as displacement>
• Desplazar el cursor y hacer clic sobre el nuevo punto


15.- ROTATE (Gira)
Command: Rotate (ro)
Definición: Permite girar los objetos seleccionados.
Procedimiento:
Select objects
• Seleccionar los objetos que se desean rotar y luego pulsar
Specify base point
• Hacer clic en el punto correspondiente al centro de giro
Specify rotation angle or [Copy/Reference] <0>
• Introducir el valor de ángulo de rotación y pulsar . Nota: El objeto se girará en sentido anti-horario
Ej 15.1 Dibuje 4 líneas horizontales de L=8, luego gire y mueva hasta lograr un rombo


16.- TRIM (Recortar)
Command: Trim (tr)
Definición: Permite recortar los objetos indicados, mediante una arista de corte definida por otros
objetos.
Procedimiento:
Select objects or <select all>
• Seleccionar los objetos que serán tomados como aristas de corte y luego pulse
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]
• Hacer clic sobre el trozo del objeto que se desea borrar
• Se pueden borrar varios trozos de diferentes objetos, siempre y cuando ellos corten con el de
referencia.
• Pulsar ESC para finalizar el comando
Ej 16.1 Dibuje la figura de la izquierda y luego modifíquela con el comando trim


17.- EXTEND (Alargar)
Command: Extend (ex)
Definición: Permite alargar los objetos seleccionados, hasta alcanzar un límite definido por otros
objetos.
Procedimiento:
Select boundary edges…
Select objects or <select all>
• Seleccionar los objetos que definen el limite del alargamiento y luego pulse
Select object to extend or shift-select to trim or
[Fence/Crossing/Project/Edge/Undo]
• Hacer clic en el extremo del objeto que desea alargar
Ej 17.1 Dibuje la figura de la izquierda y luego modifíquela con el comando extend
NOTA: Los polígonos no se pueden extender, a menos que se descompongan en líneas. Para poder
descomponer un polígono, selecciónelo, luego haga clic en modify/explode


18.- FILLET (Empalmar)
Command: Fillet (f)
Definición: Permite redondear las esquinas formadas por los objetos seleccionados, así como unir
mediante un arco los objetos seleccionados. Los objetos deben ser: líneas, círculos, arcos, polilíneas
Procedimiento:
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
• Escoger la opción R
Specify fillet radius <0.0000>
• Introducir el valor numérico del radio y luego pulsar
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
• Hacer clic sobre uno de los objetos a empalmar
Select second object or shift-select to apply corner
• Hacer clic sobre el otro objeto a empalmar
Ej 18.1 Para el arco de R1.2 utilice Fillet


GENERALIDADES DE 3D
Mediante el modelado 3D se puede crear diseños sólidos, alámbricos y de malla. El modelado 3D tiene
varias ventajas, es posible ver el diseño desde cualquier punto de vista, realizar un sombreado realista,
entre otras. Además se pueden crear superficies 3D a partir de objetos 2D existentes.
Coordenadas Cartesianas 3D
Las coordenadas cartesianas 3D especifican una ubicación precisa mediante el uso de tres valores de
coordenadas X,Y,Z. Especificar valores de coordenadas cartesianas 3D (X,Y,Z) es similar a especificar
valores de coordenadas 2D (X,Y), además de indicar los valores X e Y, se debe especificar también el
valor Z.
En la figura siguiente, los valores de coordenadas 3,2,5 indican un punto situado a 3 unidades a lo largo
del eje X positivo, a 2 unidades a lo largo del eje Y positivo, y a 5 unidades del eje Z positivo.
Uso de coordenadas absolutas y relativas
Como en el caso de las coordenadas bidimensionales, se pueden introducir valores de coordenada
absoluta, basados en el origen, o valores de coordenada relativa, basados en el último punto
introducido. Para introducir coordenadas relativas, utilice una arroba (@) como prefijo. Por ejemplo,
utilice @1,0,0 para introducir un punto situado a una unidad en la dirección X positiva desde el punto
anterior. Para introducir coordenadas absolutas en la línea de comandos, no se necesitan prefijos.
Coordenadas Cilíndricas
Las coordenadas cilíndricas 3D describen una ubicación precisa mediante una distancia desde el origen
en el plano XY, un ángulo desde el eje X en el plano XY y un valor Z. La introducción de coordenadas
cilíndricas es el equivalente en 3D a la introducción de coordenadas polares en 2D. Especifica una
coordenada adicional en un eje perpendicular al plano XY. Para especificar un punto, utilice la
siguiente sintaxis:
X< Angulo desde el eje X,Z


En la ilustración siguiente, 5<30,6 indica un punto situado a 5 unidades del origen del sistema de
coordenada actual, a 30 grados del eje X en el plano XY y a 6 unidades en el eje Z. 8<60,1 indica un
punto situado a 8 unidades del origen en el plano XY, a 60 grados del eje X en el plano XY y a 1
unidad a lo largo del eje Z.
Coordenadas Esféricas
Las coordenadas esféricas 3D especifican una ubicación mediante una distancia (r) a partir del origen,
un ángulo desde el eje X en el plano XY y un ángulo desde el plano XY
En la ilustración anterior r<Angulo1<Angulo2 hace referencia a un punto a r unidades desde el origen,
a Angulo1 grados del eje X en el plano XY y a Angulo2 grados hacia arriba del eje Z desde el plano
XY.


1.- VPOINT (Punto de vista)
Command: vpoint (-vp)
Definición: Configura los parámetros para visualizar la figura desde otro punto de vista.
Procedimiento:
Specify a view point or [Rotate] <display compass and tripod>:
• Defina la dirección del punto de vista introduciendo las coordenadas X,Y,Z y luego


2.- 3DORBIT
Command: 3Dorbit(3do)
Definición: Define el punto de vista de forma dinámica y en tiempo real.
Procedimiento:
• Desplazar el cursor sobre la zona del círculo deseada
• Hacer clic y sin soltar el botón, desplazar el cursor hasta obtener el punto de vista deseado
• Soltar el botón para fijar la vista


3.- PROPERTIES (Propiedades)
Command: properties(pr)
Definición: Permite modificar algunas de las propiedades del objeto
seleccionado, para este ejemplo se cambiará las propiedades Thickness
y Center Z:
• Thickness: Se refiere a la altura que tendrá el objeto
• Center Z: Se refiere al nuevo valor que tendrá la coordenada z
Procedimiento:
• Seleccionar el objeto u objetos seleccionados
• Hacer clic en Modify/Properties o en el icono correspondiente.
Aparecerá la siguiente caja de dialogo de la derecha
• Cambiar las propiedades correspondientes
• Cerrar la caja de diálogo
NOTA: También puede hacer doble clic sobre una entidad para abrir la
caja de dialogo Propiedades
Ejercicio: diseñar 3 cilindros
• Dibujar tres círculos de r=1 con centro en 0,0 3,0 6,0
• Cambiar al punto de vista: -1,-1,2
• Hacer doble clic en circulo de la izquierda y cambiar el Thickness=10
• Pulsar ESC y tocar el circulo del centro, cambiar Thickness=15, cambiar Z=5
• Pulsar ESC y tocar el circulo de la derecha, cambiar Thickness=20, cambiar Z=10
• Cambiar al punto de vista según el caso (Frontal, Planta, Lateral)
0,-1,0 0,0,1
1,0,0
Ej 3.1 Cambio de puntos de vista


4.- ORTHOGRAPIC UCS
Definición: Permite cambiar el plano de trabajo entre planos ortogonales predefinidos.
La mayoría de los comandos del Autocad (bidimensionales) se ejecutan sobre el plano de trabajo y en
muchas ocasiones se hace necesario ejecutar comandos sobre planos diferentes al plano actual de
trabajo, es decir al plano XY.
Ejercicio: Dibujar en el plano top y el plano right
Procedimiento:
• Dibujar el cuadrado y circulo negro
• Cambiar al punto de vista 2,-2,2
• Cambiar al plano derecho con la opción Tools/Ortographics UCS/Right
• Dibujar el cuadrado y circulo rojo
Ej 4.1 Cambio de planos


5.- NEW UCS/3 Point
Definición: Esta opción permite establecer un nuevo plano de trabajo (sistema de coordenadas
personales) introduciendo tres puntos, los cuales son:
• Uno para definir el Origen
• Otro para definir la dirección positiva del eje X
• El ultimo para definir la dirección positiva del eje Y
Ejercicio: Dibujar un banderín en la esquina de un rectángulo
Ej 5.1 Dibujar un banderín en un nuevo plano de 3 puntos
Procedimiento:
• Dibujar un rectángulo de 10 x6 en el plano actual
• Hacer una línea desde el vértice inferior izquierdo hasta @0,0,3
• Definir un plano del tipo 3 puntos. Tools/New UCS/ 3 point. Observe la figura del centro
• Dibujar el banderín según la tercera figura


6.- 3DFACE (3dcara)
Command: 3dface(3f)
Definición: Esta opción permite crear superficies de 3 o 4 lados, para ello se deben introducir los
puntos en sentido circular.
Ejercicio: Crear una superficie a partir de 2 cuadrados
Ej 6.1 Crear una superficie con 3Dface
Procedimiento:
• Dibujar un cuadrado en el plano actual
• Cambiar al plano Front con la opción Tools/Orthographic UCS/Front
• Hacer el segundo cuadrado
• Activar Draw/Surfaces/3D Face
• Hacer clic según el orden de la figura izquierda
• Para ver la superficie, hacer clic en View/Shade/Gouraud Shaded


7.- RULED SURFACE (Superficie Reglada)
Command: rulesurf
Definición: Esta opción permite crear superficies regladas entre dos objetos, los cuales pueden ser
Líneas, Arcos, Círculos, Polilineas
Ejercicio: Crear una superficie reglada entre dos polilineas
Ej 7.1 Crear una superficie con Ruled Surface
Procedimiento:
• Cambiarse al plano frontal
• Activar el punto de vista 1,-2,3
• Dibujar la polilinea negra, cada segmento mide 10 unidades y están inclinadas a 45º
• Copiar la polilinea negra desde la esquina izquierda hasta @0,0,-5
• En la línea de comando escriba SURFTAB1, y aparecerá
Enter new value for SURFTAB1 <6>:
• Responda con: 70
• Activar la opción Draw/Surfaces/Ruled Surface y aparecerá lo siguiente
Select first defining curve
• Hacer clic en la polilinea negra
• En la barra de comandos aparece
Select second defining curve
• Hacer clic en la polilinea azul


8.- TABULATED SURFACE (Superficie Tabulada)
Command: tabsurf
Definición: Esta opción permite crear superficies tabuladas, definida por un perfil (camino)
determinado y un vector generatriz existente. El camino puede ser Línea, Arco, Círculo, Polilinea.
Ejercicio: Crear una superficie tabulada usando una polilinea y una línea
Ej 8.1 Crear una superficie con la opción Tabulated Surface
Procedimiento:
• Cambiarse al plano frontal con la opción Tools/Orthographic UCS/Front
• Activar el punto de vista frontal 0,-1,0
• Dibujar la polilinea según la figura de la izquierda
• Cambiarse al punto de vista 3,-5,1
• Dibujar una línea de 100 unidades, según la figura del centro
Enter new value for SURFTAB1 <6>:
• Responda con: 70
• Activar la opción Draw/Surfaces/Tabulated Surface y aparecerá lo siguiente
Select object for path curve
• Hacer clic en la polilinea
• En la barra de comandos aparecerá
Select object for direction vector
• Haga clic sobre la línea de 100 unidades


9.- EDGE SURFACE (Superficie definida por lados)
Command: edgesurf
Definición: Esta opción permite crear una superficie mediante cuatro objetos (los cuales deben
interceptarse por los extremos). Los objetos pueden ser líneas, arcos o polilineas.
Ejercicio: Crear una superficie usando dos polilineas y dos arcos
Ej 9.1 Crear una superficie con la opción Edge Surface
Procedimiento:
• Cambiarse al plano Front
• Dibujar la “L” del contorno con Polilinea de 4 unidades cada segmento
• Copiar la “L” 4 unidades en la dirección –Z
• Cambiarse al plano Top y luego dibujar el arco de arriba
• Cambiarse al plano Right y luego dibujar el arco lateral
• Definir el tamaño de la malla
Enter new value for SURFTAB1 <6>: Responda con: 35
• Activar la opción Draw/Surfaces/Edge Surface y aparecerá lo siguiente
Select object 1 for surface edge Haga clic en cualquier polilinea
Select object 2 for surface edge Haga clic en la otra polilinea
Select object 3 for surface edge Haga clic en cualquier arco
Select object 4 for surface edge Haga clic en el otro arco


10.- REVOLVED SURFACE (Superficie de revolución)
Command: revsurf
Definición: Crea una superficie mediante la revolución de un contorno alrededor de un eje físico
Ejercicio: Crear una superficie usando un contorno y un eje
Ej 10.1 Crear una superficie con la opción Revolved Surface
Procedimiento:
• Dibujar con polilinea el contorno (el que está de color negro)
• Dibujar con line el eje (el que esta de color azul)
• Activar la opción Draw/Surfaces/Revolved Surface y aparecerá lo siguiente
Select object to revolve Haga clic en cualquier parte de la polilinea, ahora aparece
Select object that defines the axis of revolution
• Debe hacer clic en la línea azul, pero a la altura de la nube, ahora aparece
Specify start angle <0> Responda con 0 , ahora aparece
Specify included angle <360> Responda con 180
• Ahora debe borrar la línea que servía de eje

Manual autocad2010

Más contenido relacionado

La actualidad más candente

Similar a Manual autocad2010

Más de Flavio Medina Minga

Último

Manual autocad2010
