Este documento proporciona instrucciones para realizar ejercicios de AutoCAD Básico 2D. Explica la ubicación de archivos de texto, láminas y planos necesarios para completar las actividades. También recomienda copiar las instrucciones para tenerlas disponibles durante la realización de los ejercicios. A continuación presenta varios capítulos que cubren temas como puntos, líneas, coordenadas, selección de objetos y capas, y proporciona ejemplos de ejercicios y láminas para practicar cada tem

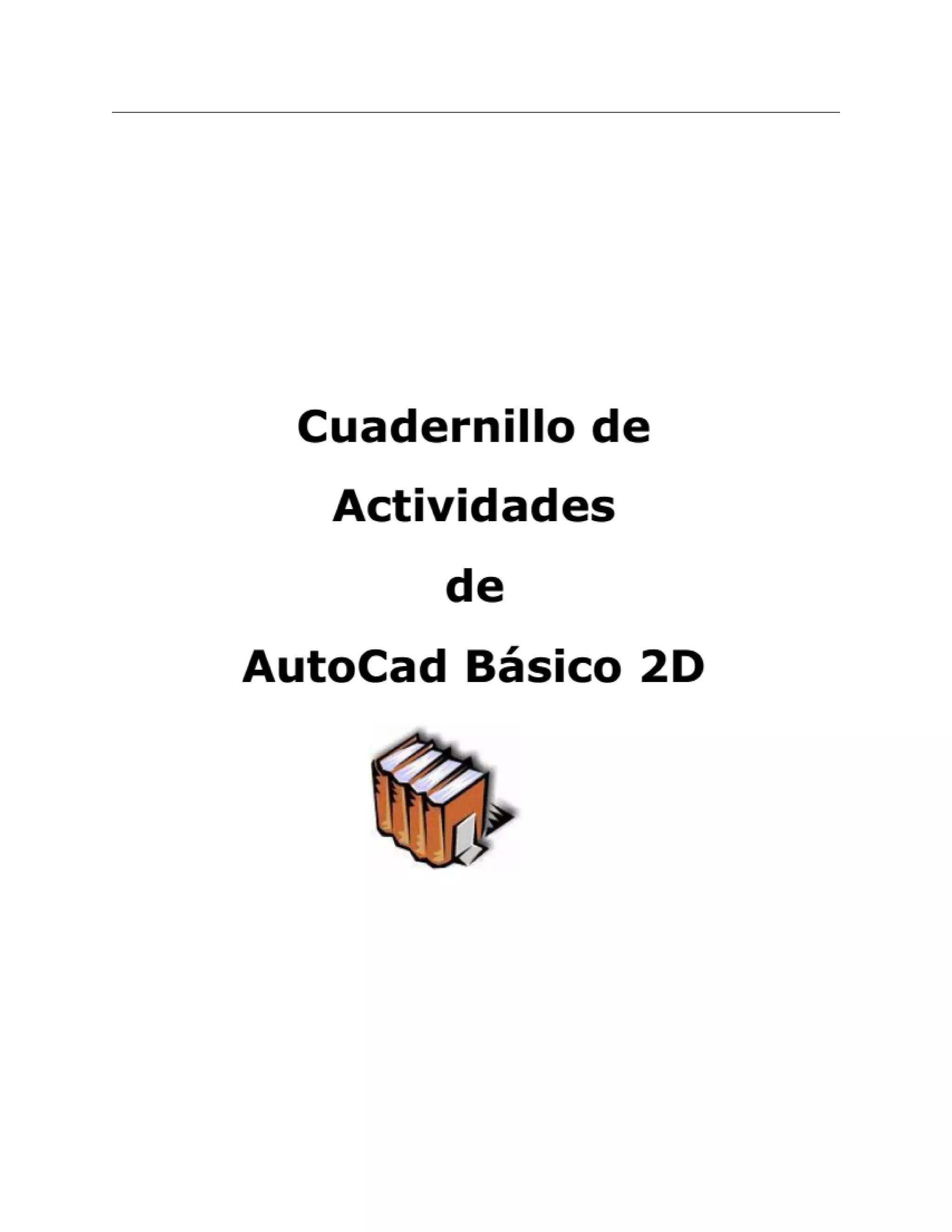

2. Cuadernillo de
Actividades
de
AutoCad Básico 2D

4. Advertencia para todas las prácticas:
Instrucciones de las ubicaciones de los diferentes archivos necesarios para la
realización de los mismos.
Tome nota de las siguientes indicaciones para la realización de los Ejercicios y Prácticas
de Repaso General.
1. Los textos de los ejercicios con los pasos para la realización de los mismos, se encuentran
en: C:/Ejemplos /AutoCad /Básico 2D /Actividades /Capítulo..../
2. Todos los textos de los ejercicios, láminas y planos que se encuentran en la Carpeta
Actividades, NO SE PUEDEN ABRIR DESDE AUTOCAD, recuerden que como es un archivo
de texto, el mismo deberá abrirlo desde el Explorador de Windows, o desde Mi PC, activando
el disco local C: y realizando doble clic sobre el mismo. 3. Los textos de los ejercicios con
las consignas para la realización de los mismos, también los encontrará en el Cuadernillo de
Ejercicios con el nombre del número de ejercicio 4. Las Láminas se encuentran guardadas
como archivos de Texto en la misma carpeta de las Actividades, y como archivo de AutoCad
(.dwg), en la Carpeta Láminas del Curso en: C:/Ejemplos /AutoCad /Básico 2D /Láminas del
Curso/ Lámina.....dwg 5. Los Planos igual que las láminas, se encuentran guardados como
archivos de Texto en la Carpeta de Actividades con el nombre del número del Ejercicio, y como
archivo de AutoCad, para visualizar dicha actividad resuelta (.dwg) en la Carpeta Planos en: C:/
Ejemplos/AutoCad/Básico 2D/Planos.
Le recomendamos que estas indicaciones las copie en su carpeta de apuntes para
tenerlo siempre a mano y seguirlas en el momento de la realización de una de las
actividades, a fin de no tener que repetir estas instrucciones en todos los ejercicios
propuestos.
CAPITULO 1
TEMA 1: Introducción
TEMA 2: Barra de herramientas de AutoCad
TEMA 3: Iniciar el Programa
Tema 4: Repaso General
Ejercicio 1
Repaso General_1
1. Dibuje la figura correspondiente al Ejercicio Rastreo Polar 2. Cree un dibujo nuevo 3. Active el botón
POLAR para activar la correspondiente herramienta 4. El resto de los botones como en los ejercicios
anteriores deberán quedar desactivados, con
excepción del “Modelo”. 5. Activar con botón derecho sobre el botón Polar los parámetros de la
herramienta.

6. 6. Cambiar los parámetros: 7. Incrementar ángulo 15o 8. Opción “Relativo al último segmento” debe
quedar activada. 9. Acepte el cuadro. 10. Ejecute el comando LINEA 11. Realice un clic en un punto
cualquiera del área gráfica (tenga en cuenta que este punto
corresponderá al punto A del ejemplo) 12. Indique la dirección deseada para realizar la recta AB
(Autocad indicará a a medida que desplaza el cursor, las direcciones a 15o o múltiplos de 15o respecto
al último segmento. 13. Una vez localizada la dirección correspondiente a la recta AB y sin mover el
cursor deberá
introducir la longitud de la recta. 14. Precise punto siguiente: 50 15. Precise punto siguiente: 50 16.
Precise punto siguiente: 50 17. Precise punto siguiente: 70 18. La última recta se dibuja: 19. Precise
punto siguiente o cerrar: escribir c 20. ESC para finalizar

8. CAPITULO 2
TEMA 1: Dibujo de Puntos en AutoCad –
Lámina 0
Ejercicio 2
Práctica de Puntos
1. Escriba la orden LINEA.
2. Observe el mensaje que aparece:
3. Realice un clic en cualquier parte de la zona de trabajo.
4. Observe el siguiente mensaje:
5. Realice un clic en cualquier otra parte de la pantalla.
Ahora podrá ir haciendo clics en diferentes zonas de la pantalla. Para terminar de dibujar la línea, y
luego:
- Presione la tecla Esc - Presione la tecla Enter
1. Termine el dibujo de la línea.
Para definir líneas se necesitan dos puntos: el inicial y el final.
1. Inicie la orden LINEA y dibuja un primer punto en la pantalla. 2. Dibuje un segundo punto. 3. Pulse
ahora el botón derecho del mouse.
Las opciones que aparecen afectan a la orden Línea que estamos utilizando en ese mismo momento.
1. Elige la opción Deshacer del menú contextual. 2. Observe cómo se ha borrado sólo el último
segmento. 3. Vuelve a Presionar el botón derecho y elige Enter.
TEMA 2: Puntos en AutoCad a través de Coordenadas
- Coordenadas Relativas - Coordenadas Absolutas - Coordenadas Polares
Ejercicio 3
Ejercicio de Práctica de Coordenadas Rectangulares Relativas y Angulares Relativas
Consignas:
Dibuje la siguiente figura de acuerdo las siguientes Consignas:
1. Ejecute el comando LINEA

10. TEMA 3: Otras Órdenes
- Deshacer comandos y acciones - Cancelar una orden. Repetir una orden - Uso del mouse - Guardar un
dibujo
TEMA 4: Control de Visualización. Unidades.
Lámina 1
Lámina 1
Abra el archivo Lámina 1 que encontrará en la ubicación indicada en las instrucciones que se
encuentran al comienzo del presente Cuadernillo. Esta lámina tiene como objetivo la práctica de
los distintos tipos de Visualización. Para ello trate de realizar los diferentes zooms indicados en la
misma.
En la línea de comando pide un primer punto para la recta. Realice un clic en un punto cualquiera del
área gráfica ( tenga en cuenta que este punto corresponderá al punto A del dibujo de la figura)
2. Precise el siguiente punto para la recta ( punto B) y del resto de puntos que deberá escribir
la siguiente secuencia en la línea de comando:
Precise punto siguiente @0,-60 Enter Precise punto siguiente @75,0 Enter Precise punto siguiente
@40<30 Enter Precise punto siguiente @0,20 Enter Precise punto siguiente @-20,<20 Enter Precise
punto siguiente @-20<-20 Enter Precise punto siguiente @-25,0 Enter Precise punto siguiente @0,-
10 Enter Precise punto siguiente @-10,0 Enter Precise punto siguiente @-20,30 Enter Precise punto
siguiente (para cerrar el dibujo) Enter

12. TEMA 5: Repaso General
Ejercicio 4
Otro Ejemplo Coordenadas Polares:
Realice la siguiente silueta:
Consignas:
- Active el comando Linea 90,10
- Escriba 90,25
- @60<30 (línea de 30o de 60 unidades de longitud.
- @30.2<75 (línea de 75o de 30.2 unidades de longitud).
- @20.8<0 (línea horizontal de 20.8 unidades de longitud.
- @70<285 ( línea de 285o de 70 unidades de longitud).
- Esc para terminar.

14. Tema 3: Selección de Objetos – Borrar partes de un dibujo
Lámina 4
LÁMINA 4:
Abra el archivo Lámina 4, que se encuentra en la Carpeta Láminas del Curso y realice la
correspondiente ejercitación de acuerdo a las indicaciones dadas en la misma.
Tema 4: Manejo de objetos – Seleccionar objetos
Tema 5: Trabajo Práctico No 1
Vista Lateral
CAPITULO 3
Ejercicio 8 TP “Vista Lateral”
Para afianzar los conocimientos adquiridos le proponemos que realice el TP “Vista Lateral”
NOTA: Las cotas colocadas en los ejercicios, es sólo informativa para las medidas de los dibujos.
El tema de cotas se explicará detalladamente en el Capítulo 11I.
NOTA: Para abrir el archivo de texto, recuerde seguir las instrucciones dadas al comienzo del
presente Cuadernillo.

16. Tema 6: Resolución y Rejilla
Lámina 5
Líneas ortogonales, rejilla y coordenadas forzadas
LÁMINA 5
Abra el archivo Lámina 5 desde la Carpeta Láminas del Curso y realice la correspondiente
ejercitación de acuerdo a las indicaciones dadas.
Ejercicio 9

18. Práctica de Resolución y Rejilla
Dibuje la figura correspondiente al Ejercicio Resolución y Rejilla
1. Cree un nuevo dibujo 2. Active los botones FORZC Y REJILLA 3. El resto de los botones áno deben
estar activados con excepción del MODELO. 4. Cambie los parámetros de cualquiera de los dos botones
( recuerde para ello pulse sobre
el botón con botón derecho y seleccione la opción PARAMETROS) 5. Deben quedar de la siguiente
forma: 6. Distancia resolución X: 10 7. Distancia resolución Y: 10 8. Intervalo X de la rejilla: 10 9.
Intervalo Y de la rejilla: 10 10. La opción “Resolución rectangular” debe estar activada 11. Pulse Aceptar
12. Ejecute el comando LINEA 13. Realice un clic en un punto cualquiera del área gráfica ( tenga en
cuenta que este
punto corresponderá al punto A del dibujo ejemplo) 14. Indique la dirección para realizar la recta
correspondiente al punto B ( vertical y hacia
abajo) 15. Como los puntos se encuentran distanciados 10 unidades, basta con contar el número de
puntos para conseguir el tamaño deseado. 16. Siga el procedimiento realizado anteriormente para
realizar el resto de las líneas.
Tema 7: Repaso General
Ejercicio 10 PLANO No 1
Como Primer Práctica Complementaria le proponemos que realice el Plano 1.
Recuerde que si no tiene a mano el cuadernillo de Ejercicio, el archivo de este Repaso General, también
lo podrá leer desde la Carpeta Actividades de este curso.

20. CAPITULO 4
Tema 1: Utilización de Capas de Dibujo
Lámina 6
LÁMINA 6
Abra el archivo Lámina 6 ubicado en la carpeta correspondiente a las Láminas del Curso y:
Realice el dibujo igual al ejemplo. Cree las siguientes capas:
Capa Paredes......... Color blanco Capa Muebles.........Color amarillo Capa Electricidad....Color
verde
