Este manual describe los procedimientos para la instalación de láminas de PVC para impermeabilización de cubiertas. Explica los productos necesarios como fieltro geotextil, láminas de PVC, aislamiento térmico y perfiles. Detalla los pasos de preparación del soporte, instalación de la lámina de PVC, protección de la lámina y detalles constructivos para diferentes tipos de cubiertas como ajardinadas, transitables o de parking.

1. MANUAL DE INSTALACION LAMINAS P.V.C

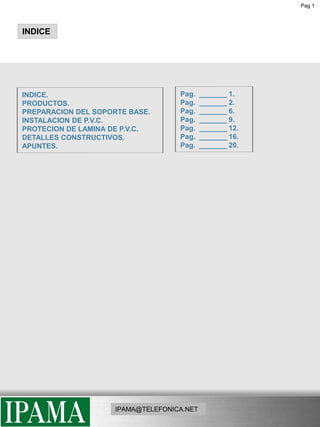

2. Pag 1 INDICE Pag. _______ 1. Pag. _______ 2. Pag. _______ 6. Pag. _______ 9. Pag. _______ 12. Pag. _______ 16. Pag. _______ 20. INDICE. PRODUCTOS. PREPARACION DEL SOPORTE BASE. INSTALACION DE P.V.C. PROTECION DE LAMINA DE P.V.C. DETALLES CONSTRUCTIVOS. APUNTES. IPAMA@TELEFONICA.NET

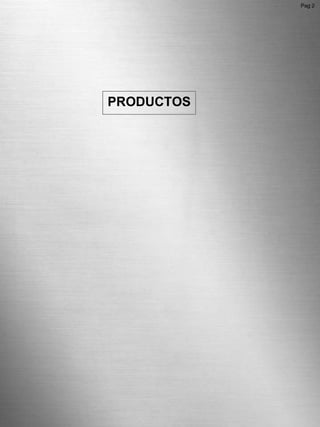

3. Pag 2 PRODUCTOS

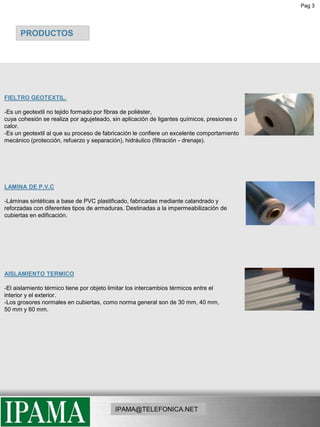

4. Pag 3 PRODUCTOS FIELTRO GEOTEXTIL. -Es un geotextil no tejido formado por fibras de poliéster, cuya cohesión se realiza por agujeteado, sin aplicación de ligantes químicos, presiones o calor. -Es un geotextil al que su proceso de fabricación le confiere un excelente comportamiento mecánico (protección, refuerzo y separación), hidráulico (filtración - drenaje). LAMINA DE P.V.C -Láminas sintéticas a base de PVC plastificado, fabricadas mediante calandrado y reforzadas con diferentes tipos de armaduras. Destinadas a la impermeabilización de cubiertas en edificación. AISLAMIENTO TERMICO -El aislamiento térmico tiene por objeto limitar los intercambios térmicos entre el interior y el exterior. -Los grosores normales en cubiertas, como norma general son de 30 mm, 40 mm, 50 mm y 60 mm. IPAMA@TELEFONICA.NET

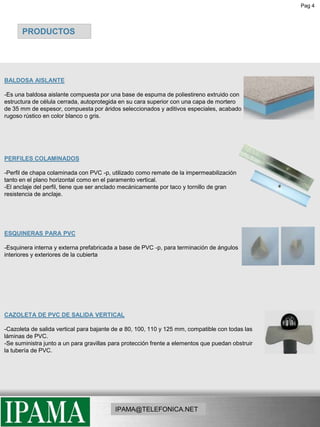

5. Pag 4 PRODUCTOS PRODUCTOS BALDOSA AISLANTE -Es una baldosa aislante compuesta por una base de espuma de poliestireno extruido con estructura de célula cerrada, autoprotegida en su cara superior con una capa de mortero de 35 mm de espesor, compuesta por áridos seleccionados y aditivos especiales, acabado rugoso rústico en color blanco o gris. PERFILES COLAMINADOS -Perfil de chapa colaminada con PVC -p, utilizado como remate de la impermeabilización tanto en el plano horizontal como en el paramento vertical. -El anclaje del perfil, tiene que ser anclado mecánicamente por taco y tornillo de gran resistencia de anclaje. ESQUINERAS PARA PVC -Esquinera interna y externa prefabricada a base de PVC -p, para terminación de ángulos interiores y exteriores de la cubierta CAZOLETA DE PVC DE SALIDA VERTICAL -Cazoleta de salida vertical para bajante de ø 80, 100, 110 y 125 mm, compatible con todas las láminas de PVC. -Se suministra junto a un para gravillas para protección frente a elementos que puedan obstruir la tubería de PVC. IPAMA@TELEFONICA.NET

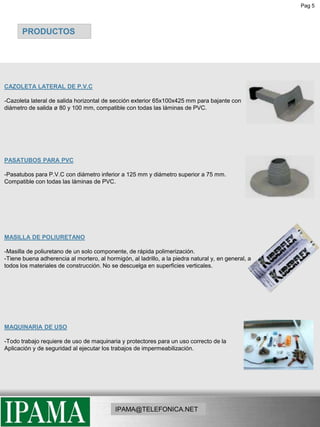

6. Pag 5 PRODUCTOS CAZOLETA LATERAL DE P.V.C -Cazoleta lateral de salida horizontal de sección exterior 65x100x425 mm para bajante con diámetro de salida ø 80 y 100 mm, compatible con todas las láminas de PVC. PASATUBOS PARA PVC -Pasatubos para P.V.C con diámetro inferior a 125 mm y diámetro superior a 75 mm. Compatible con todas las láminas de PVC. MASILLA DE POLIURETANO -Masilla de poliuretano de un solo componente, de rápida polimerización. -Tiene buena adherencia al mortero, al hormigón, al ladrillo, a la piedra natural y, en general, a todos los materiales de construcción. No se descuelga en superficies verticales. MAQUINARIA DE USO -Todo trabajo requiere de uso de maquinaria y protectores para un uso correcto de la Aplicación y de seguridad al ejecutar los trabajos de impermeabilización. IPAMA@TELEFONICA.NET

7. Pag 6 PREPARACION DEL SOPORTE

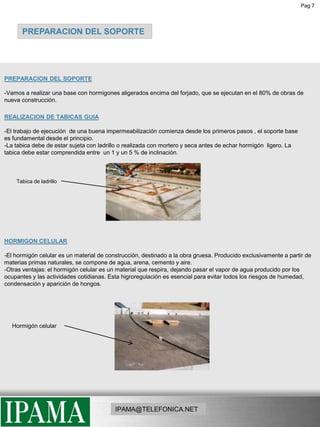

8. Pag 7 PREPARACION DEL SOPORTE PREPARACION DEL SOPORTE -Vamos a realizar una base con hormigones aligerados encima del forjado, que se ejecutan en el 80% de obras de nueva construcción. REALIZACION DE TABICAS GUIA -El trabajo de ejecución de una buena impermeabilización comienza desde los primeros pasos , el soporte base es fundamental desde el principio. -La tabica debe de estar sujeta con ladrillo o realizada con mortero y seca antes de echar hormigón ligero. La tabica debe estar comprendida entre un 1 y un 5 % de inclinación. Tabica de ladrillo HORMIGON CELULAR -El hormigón celular es un material de construcción, destinado a la obra gruesa. Producido exclusivamente a partir de materias primas naturales, se compone de agua, arena, cemento y aire. -Otras ventajas: el hormigón celular es un material que respira, dejando pasar el vapor de agua producido por los ocupantes y las actividades cotidianas. Esta higroregulación es esencial para evitar todos los riesgos de humedad, condensación y aparición de hongos. Hormigón celular IPAMA@TELEFONICA.NET

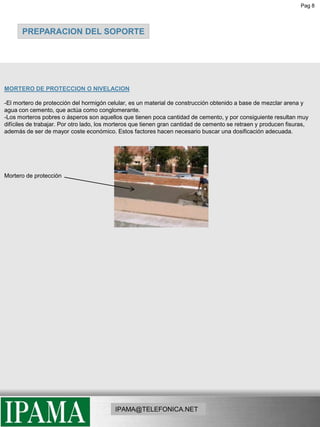

9. Pag 8 PREPARACION DEL SOPORTE MORTERO DE PROTECCION O NIVELACION -El mortero de protección del hormigón celular, es un material de construcción obtenido a base de mezclar arena y agua con cemento, que actúa como conglomerante. -Los morteros pobres o ásperos son aquellos que tienen poca cantidad de cemento, y por consiguiente resultan muy difíciles de trabajar. Por otro lado, los morteros que tienen gran cantidad de cemento se retraen y producen fisuras, además de ser de mayor coste económico. Estos factores hacen necesario buscar una dosificación adecuada. Mortero de protección IPAMA@TELEFONICA.NET

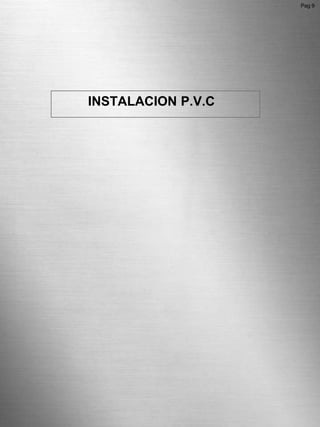

10. Pag 9 INSTALACION P.V.C

11. Pag 10 INSTALACION DE P.V.C PERFIL METALICO COLAMINADO O GALVANIZADO -La primera parte de la impermeabilización con pvc consta de poner el perfil tipo colaminado, anclado en su parte media, cada 20 cm hay que meter un anclaje de sujeción para su posterior pegado. El perfil lleva una pestaña para ser sellado. COLOCACION DE PETO DE P.V.C -Puesto el perfil colaminado, se procede a la colocación del peto de la lamina de p.v.c. -Dependiendo de la altura del peto, se cortan las tiras de pvc, en este caso son tiras de 0,35 cm, se marca con un tiralíneas y se corta las tiras lo mas largas posible, el corte se hace con tijeras de mano. -Se dan varios puntos de soldadura con el soplete de calor para que no se caiga. COLOCACION DE FIELTRO GEOTEXTIL DE 300 g/m2 -Una vez puesto el perfil y el peto de pvc, empezamos a colocar el fieltro geotextil de 300 g/m2 en toda la solera, montando en los solapes una media de 50 mm de monte, cortando con cúter las zonas sobrantes, esquinas, rincones y bajadas. -Dependiendo de si es cazoleta o sumidero se cortara mas o menos el fieltro geotextil para su posterior estanqueidad con la lamina de pvc. -Una vez estirado, nos ayudaremos de peso para que no haga arrugas ni se lo lleve el aire. IPAMA@TELEFONICA.NET

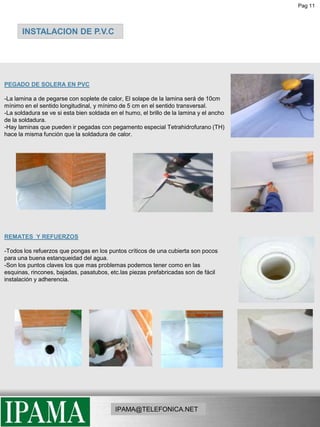

12. Pag 11 INSTALACION DE P.V.C PEGADO DE SOLERA EN PVC -La lamina a de pegarse con soplete de calor, El solape de la lamina será de 10cm mínimo en el sentido longitudinal, y mínimo de 5 cm en el sentido transversal. -La soldadura se ve si esta bien soldada en el humo, el brillo de la lamina y el ancho de la soldadura. -Hay laminas que pueden ir pegadas con pegamento especial Tetrahidrofurano (TH) hace la misma función que la soldadura de calor. REMATES Y REFUERZOS -Todos los refuerzos que pongas en los puntos críticos de una cubierta son pocos para una buena estanqueidad del agua. -Son los puntos claves los que mas problemas podemos tener como en las esquinas, rincones, bajadas, pasatubos, etc.las piezas prefabricadas son de fácil instalación y adherencia. IPAMA@TELEFONICA.NET

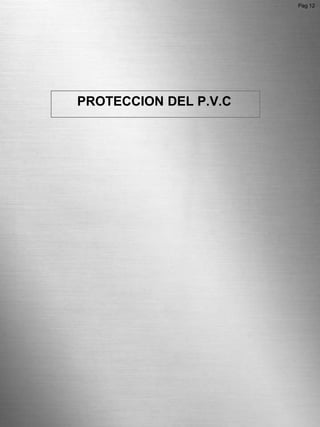

13. Pag 12 PROTECCION DEL P.V.C

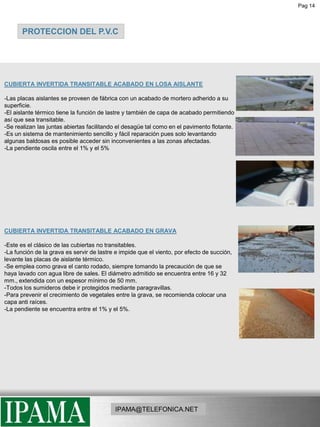

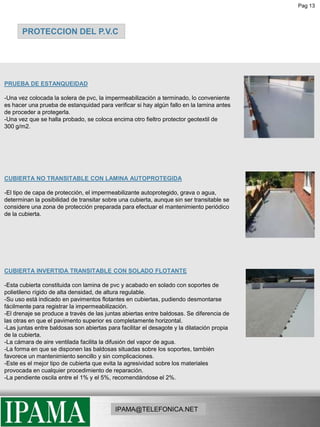

15. Pag 14 PROTECCION DEL P.V.C CUBIERTA INVERTIDA TRANSITABLE ACABADO EN LOSA AISLANTE -Las placas aislantes se proveen de fábrica con un acabado de mortero adherido a su superficie. -El aislante térmico tiene la función de lastre y también de capa de acabado permitiendo así que sea transitable. -Se realizan las juntas abiertas facilitando el desagüe tal como en el pavimento flotante. -Es un sistema de mantenimiento sencillo y fácil reparación pues solo levantando algunas baldosas es posible acceder sin inconvenientes a las zonas afectadas. -La pendiente oscila entre el 1% y el 5% CUBIERTA INVERTIDA TRANSITABLE ACABADO EN GRAVA -Este es el clásico de las cubiertas no transitables. -La función de la grava es servir de lastre e impide que el viento, por efecto de succión, levante las placas de aislante térmico. -Se emplea como grava el canto rodado, siempre tomando la precaución de que se haya lavado con agua libre de sales. El diámetro admitido se encuentra entre 16 y 32 mm., extendida con un espesor mínimo de 50 mm. -Todos los sumideros debe ir protegidos mediante paragravillas. -Para prevenir el crecimiento de vegetales entre la grava, se recomienda colocar una capa anti raíces. -La pendiente se encuentra entre el 1% y el 5%. IPAMA@TELEFONICA.NET

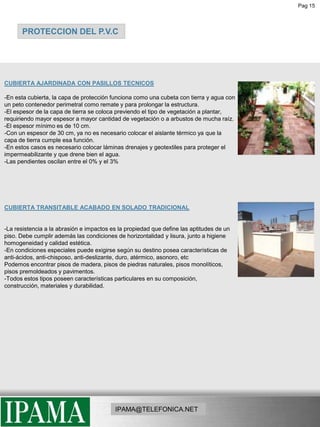

16. Pag 15 PROTECCION DEL P.V.C CUBIERTA AJARDINADA CON PASILLOS TECNICOS -En esta cubierta, la capa de protección funciona como una cubeta con tierra y agua con un peto contenedor perimetral como remate y para prolongar la estructura. -El espesor de la capa de tierra se coloca previendo el tipo de vegetación a plantar, requiriendo mayor espesor a mayor cantidad de vegetación o a arbustos de mucha raíz. -El espesor mínimo es de 10 cm. -Con un espesor de 30 cm, ya no es necesario colocar el aislante térmico ya que la capa de tierra cumple esa función. -En estos casos es necesario colocar láminas drenajes y geotextiles para proteger el impermeabilizante y que drene bien el agua. -Las pendientes oscilan entre el 0% y el 3% CUBIERTA TRANSITABLE ACABADO EN SOLADO TRADICIONAL -La resistencia a la abrasión e impactos es la propiedad que define las aptitudes de un piso. Debe cumplir además las condiciones de horizontalidad y lisura, junto a higiene homogeneidad y calidad estética. -En condiciones especiales puede exigirse según su destino posea características de anti-ácidos, anti-chisposo, anti-deslizante, duro, atérmico, asonoro, etc Podemos encontrar pisos de madera, pisos de piedras naturales, pisos monolíticos, pisos premoldeados y pavimentos. -Todos estos tipos poseen características particulares en su composición, construcción, materiales y durabilidad. IPAMA@TELEFONICA.NET

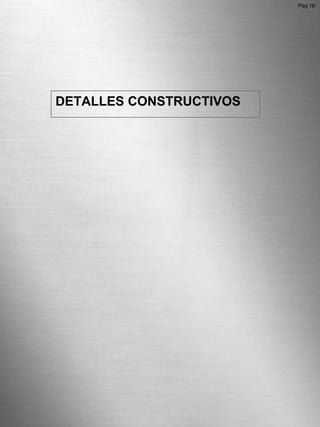

17. Pag 16 DETALLES CONSTRUCTIVOS

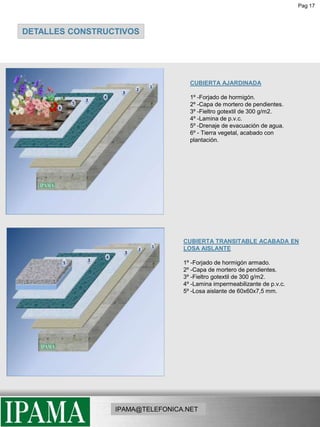

18. Pag 17 DETALLES CONSTRUCTIVOS CUBIERTA AJARDINADA 1º -Forjado de hormigón. 2º -Capa de mortero de pendientes. 3º -Fieltro gotextil de 300 g/m2. 4º -Lamina de p.v.c. 5º -Drenaje de evacuación de agua. 6º - Tierra vegetal, acabado con plantación. CUBIERTA TRANSITABLE ACABADA EN LOSA AISLANTE 1º -Forjado de hormigón armado. 2º -Capa de mortero de pendientes. 3º -Fieltro gotextil de 300 g/m2. 4º -Lamina impermeabilizante de p.v.c. 5º -Losa aislante de 60x60x7,5 mm. IPAMA@TELEFONICA.NET

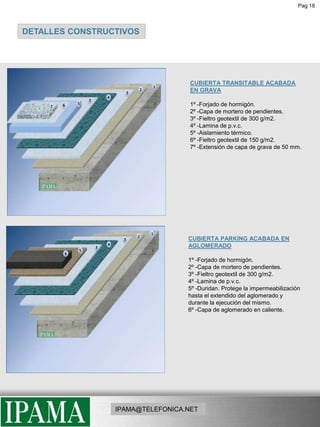

19. Pag 18 DETALLES CONSTRUCTIVOS CUBIERTA TRANSITABLE ACABADA EN GRAVA 1º -Forjado de hormigón. 2º -Capa de mortero de pendientes. 3º -Fieltro geotextil de 300 g/m2. 4º -Lamina de p.v.c. 5º -Aislamiento térmico. 6º -Fieltro geotextil de 150 g/m2. 7º -Extensión de capa de grava de 50 mm. CUBIERTA PARKING ACABADA EN AGLOMERADO 1º -Forjado de hormigón. 2º -Capa de mortero de pendientes. 3º -Fieltro geotextil de 300 g/m2. 4º -Lamina de p.v.c. 5º -Duridan. Protege la impermeabilización hasta el extendido del aglomerado y durante la ejecución del mismo. 6º -Capa de aglomerado en caliente. IPAMA@TELEFONICA.NET

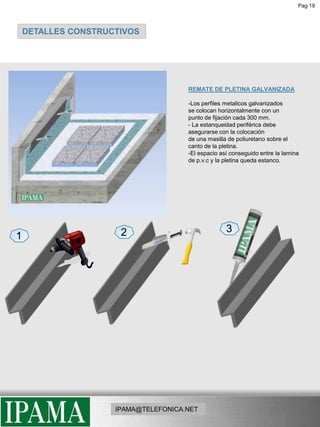

20. Pag 19 DETALLES CONSTRUCTIVOS REMATE DE PLETINA GALVANIZADA -Los perfiles metalicos galvanizados se colocan horizontalmente con un punto de fijación cada 300 mm. - La estanqueidad periférica debe asegurarse con la colocación de una masilla de poliuretano sobre el canto de la pletina. -El espacio así conseguido entre la lamina de p.v.c y la pletina queda estanco. 3 2 1 IPAMA@TELEFONICA.NET

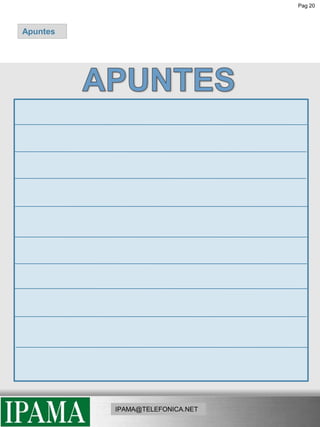

21. Pag 20 Apuntes APUNTES IPAMA@TELEFONICA.NET

22. Pag 21 Mas apuntes APUNTES IPAMA@TELEFONICA.NET

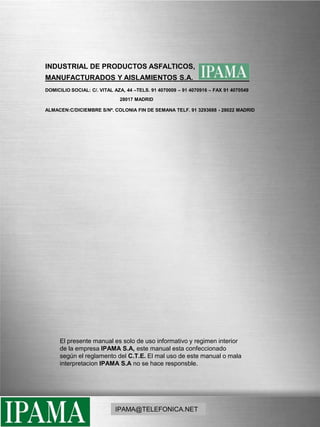

23. INDUSTRIAL DE PRODUCTOS ASFALTICOS, MANUFACTURADOS Y AISLAMIENTOS S.A. _ DOMICILIO SOCIAL: C/. VITAL AZA, 44 –TELS. 91 4070009 – 91 4070916 – FAX 91 4070549 28017 MADRID ALMACEN:C/DICIEMBRE S/Nº. COLONIA FIN DE SEMANA TELF. 91 3293688 - 28022 MADRID El presente manual es solo de uso informativo y regimen interior de la empresa IPAMA S.A, este manual esta confeccionado según el reglamento del C.T.E. El mal uso de este manual o mala interpretacionIPAMA S.A no se hace responsble. IPAMA@TELEFONICA.NET
