Selección, elaboración, adaptación y utilización de materiales, medios y recursos didácticos en formación profesional para el empleo. Diseño y elaboración de material didáctico impreso.

1. MAQUETACIÓN DE DOCUMENTOS
Photo credit: dmgatlanta via VisualHunt.com / CC BY-NC-SA

2. Maquetación
La maquetación es la composición de una página. Consiste en dar un formato
a los documentos, ocupando el espacio disponible con el conjunto de
elementos que lo componen: las imágenes, los textos, etc.
Seleccionar el tamaño
Seleccionar la orientación
Seleccionar la Retícula

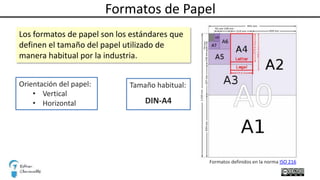

3. Formatos de Papel
Los formatos de papel son los estándares que
definen el tamaño del papel utilizado de
manera habitual por la industria.
Orientación del papel:
• Vertical
• Horizontal
Formatos definidos en la norma ISO 216
Tamaño habitual:
DIN-A4

4. Las Retículas Compositivas
La retícula compositiva es la plantilla base sobre la que se asientan los elementos
gráficos, con la finalidad de conseguir un orden y una estética en la publicación, así
como asegurar su legibilidad.
Simple
• 1 única columna
• Libros, novelas,
ensayos
2,4 Columnas
• Nº par de columnas
• Distribución
equilibrada
• Estilo Clásico
• Periódicos y revistas
3,6 Columnas
• Nº impar de columnas
• Menor equilibrio
• Mayor originalidad
• Folletos

5. Retículas Compositivas. Ejemplos
1 Columna
3 Columnas
2 Columnas
4 Columnas

6. La Plantilla
La plantilla o página maestra define el aspecto de todas las páginas del
documento
 Orientación del papel
 Número de columnas, su tamaño y el espaciado
entre ellas
 Marca de agua y elementos ornamentales de las
páginas
 Color y tipografía y tamaño del texto
 Los títulos, las cabeceras y los pies de imagen, etc.
Elementos de la Plantilla
El uso de la plantilla reduce
el tiempo de creación del
documento

7. Distribución
Elementos a considerar en la distribución
Textos Imágenes Espacios
Titulares, bloques de
texto, subtítulos y
pies de foto
Fotografías,
ilustraciones, etc.
Ayudan a ordenar y a
hacer legible el
documento

8. Distribución
Título.
Es el elemento más importante.
Capta la atención del lector. Incita a seguir
leyendo.
Tamaño mayor que el cuerpo del mensaje
Pie de Imagen.
Más importante que el texto
Aporta información adicional sobre la imagen
Texto Breve. Relaciona la imagen con el texto.
Imagen.
Es el elemento que más atrae la atención.
Espacios.
Aportan claridad y legibilidad.

9. Anatomía de una Página
Cuerpo
Encabezado
Pie de página
Margen Superior
Margen Inferior
MargenDerecho
MargenIzquierdo
Los márgenes permiten el descanso
visual del lector.
El margen izquierdo debe
posibilitar la encuadernación del
documento.
Tamaño de la fuente
11- 12 puntos
Interlineado = 1,25 *
tamaño de la fuente
Pie de página = 0,5 Margen inferior
Encabezado = 0,5 Margen superior

10. El Párrafo
Lorem ipsum dolor sit
amet, consectetur adipiscing elit.
Aliquam commodo felis ac
risus mattis, in venenatis diam
tristique.
Lorem ipsum dolor sit amet,
consectetur adipiscing elit.
Aliquam commodo felis ac risus
mattis, in venenatis diam
tristique.
Lorem ipsum dolor sit amet,
consectetur adipiscing elit.
Aliquam commodo felis ac risus
mattis, in venenatis diam
tristique.
Normal o Español
• Sangría en 1ª línea
• No hay separación
entre párrafos
Moderno o Alemán
• No hay sangría
• Separación entre
párrafos = 0.5 *
interlineado
Sumario o Francés
• Sangría en todas las
líneas salvo la primera
• Enumeraciones,
glosarios, índices
alfabéticos.

11. Alineación del Texto
Izquierda
•Estilo
recomendado
•Párrafos largos
•Facilita la
lectura
Derecha
•No
recomendado
•Textos cortos
•Dificulta la
lectura
Centrado
•Textos Cortos
•Citas, frases
celebres, pie de
imagen
Justificado
•Más legible
•Párrafos Largos
Lorem ipsum dolor sit
amet, consectetur
adipiscing elit.
Lorem ipsum dolor sit
amet, consectetur
adipiscing elit.
Lorem ipsum dolor sit
amet, consectetur
adipiscing elit.
Lorem ipsum dolor sit
amet, consectetur
adipiscing elit.

12. Las Líneas
Línea viuda: la línea corta de
un párrafo que queda aislada
como primera línea de la
siguiente página o columna.
Anchura máxima de la línea: entre 50 y 70 caracteres.
Línea huérfana: primera línea
de un párrafo que queda
aislada como última de una
página o columna.

13. Títulos
Los títulos se deben categorizar y/o numerar
1 Título 1
1.1 Título 2
1.1.1 Título 3
El espacio superior debe
ser el doble del inferior

14. Estilos TipográficosNegrita
Cursiva
Subrayado
Títulos
Conceptos Clave
Citas
Palabras en otros
idiomas
Cualquier palabra
que no exista en el
diccionario
Títulos
Enlaces web
Lorem Ipsum Lorem Ipsum Lorem Ipsum

15. Efectos Tipográficos
Versales
Son las clásicas
mayúsculas
Su uso está
tipificado por las
normas
gramaticales
LOREM IPSUM
Versalitas
Es una letra con el
trazo de la
mayúscula pero
cuya altura es
equivalente a la de
una minúscula
LOREM IPSUM
Minúsculas
Su uso está
tipificado por las
normas
gramaticales
lorem ipsum

16. Ruegos y Preguntas
