El documento habla sobre diagramación y maquetación. Explica conceptos como retículas, márgenes, tipos de formato y elementos de diagramación. Describe cómo definir el documento, distribuir titulares, texto e imágenes, y usar diferentes tipos de retículas como la de manuscrito, columnas, modular y jerárquica.

1. TERCER SEMESTRE DE
MERCADOTECNIA
Diseño gráfico
NRC:9288
TALLER #2
Tema: Diagramación
NOMBRE: EVELYN TOAQUIZA

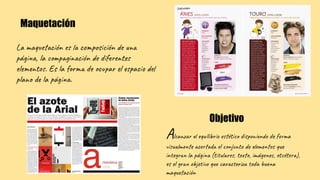

2. La maquetación es la composición de una
página, la compaginación de diferentes
elementos. Es la forma de ocupar el espacio del
plano de la página.
Maquetación
Alcanzar el equilibrio estético disponiendo de forma
visualmente acertada el conjunto de elementos que
integran la página (titulares, texto, imágenes, etcétera),
es el gran objetivo que caracteriza toda buena
maquetación
Objetivo

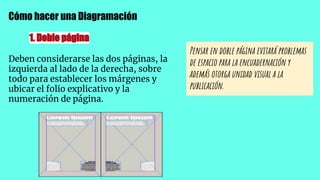

3. Cómo hacer una Diagramación
1. Doble página
Deben considerarse las dos páginas, la
izquierda al lado de la derecha, sobre
todo para establecer los márgenes y
ubicar el folio explicativo y la
numeración de página.
Pensar en doble página evitará problemas
de espacio para la encuadernación y
además otorga unidad visual a la
publicación.

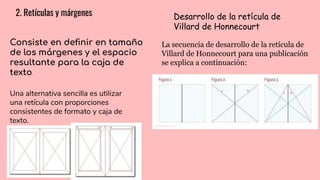

4. 2. Retículas y márgenes
Consiste en definir en tamaño
de los márgenes y el espacio
resultante para la caja de
texto.
Desarrollo de la retícula de
Villard de Honnecourt
La secuencia de desarrollo de la retícula de
Villard de Honnecourt para una publicación
se explica a continuación:
Una alternativa sencilla es utilizar
una retícula con proporciones
consistentes de formato y caja de
texto.

5. 3. Cuadrícula o rejilla base
En InDesign se distinguen dos
cuadrículas, una base y otra del
documento.
Es fundamental utilizar la cuadrícula o
rejilla base para que las páginas encajen
visualmente de manera armoniosa.

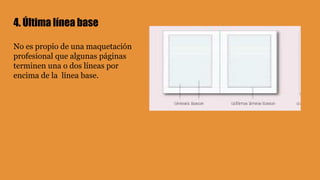

6. 4. Última línea base
No es propio de una maquetación
profesional que algunas páginas
terminen una o dos líneas por
encima de la línea base.

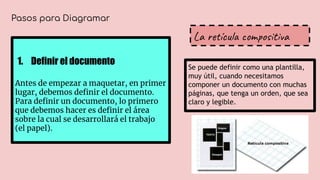

7. Pasos para Diagramar
1. Definir el documento
Antes de empezar a maquetar, en primer
lugar, debemos definir el documento.
Para definir un documento, lo primero
que debemos hacer es definir el área
sobre la cual se desarrollará el trabajo
(el papel).
La retícula compositiva
Se puede definir como una plantilla,
muy útil, cuando necesitamos
componer un documento con muchas
páginas, que tenga un orden, que sea
claro y legible.

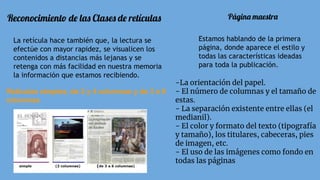

8. Reconocimiento de las Clases de retículas
La retícula hace también que, la lectura se
efectúe con mayor rapidez, se visualicen los
contenidos a distancias más lejanas y se
retenga con más facilidad en nuestra memoria
la información que estamos recibiendo.
Retículas simples, de 2 y 4 columnas y de 3 a 6
columnas
Página maestra
Estamos hablando de la primera
página, donde aparece el estilo y
todas las características ideadas
para toda la publicación.
-La orientación del papel.
- El número de columnas y el tamaño de
estas.
- La separación existente entre ellas (el
medianil).
- El color y formato del texto (tipografía
y tamaño), los titulares, cabeceras, pies
de imagen, etc.
- El uso de las imágenes como fondo en
todas las páginas

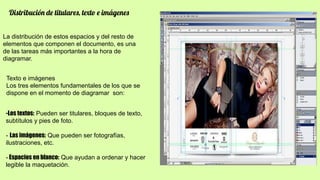

9. Distribución de titulares, texto e imágenes
La distribución de estos espacios y del resto de
elementos que componen el documento, es una
de las tareas más importantes a la hora de
diagramar.
Texto e imágenes
Los tres elementos fundamentales de los que se
dispone en el momento de diagramar son:
-Los textos: Pueden ser titulares, bloques de texto,
subtítulos y pies de foto.
- Las imágenes: Que pueden ser fotografías,
ilustraciones, etc.
- Espacios en blanco: Que ayudan a ordenar y hacer
legible la maquetación.

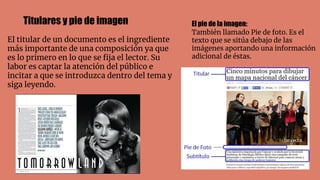

10. El titular de un documento es el ingrediente
más importante de una composición ya que
es lo primero en lo que se fija el lector. Su
labor es captar la atención del público e
incitar a que se introduzca dentro del tema y
siga leyendo.
Titulares y pie de imagen El pie de la imagen:
También llamado Pie de foto. Es el
texto que se sitúa debajo de las
imágenes aportando una información
adicional de éstas.

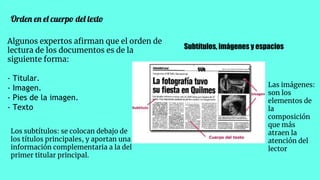

11. Orden en el cuerpo del texto
Algunos expertos afirman que el orden de
lectura de los documentos es de la
siguiente forma:
- Titular.
- Imagen.
- Pies de la imagen.
- Texto
Subtítulos, imágenes y espacios
Los subtítulos: se colocan debajo de
los títulos principales, y aportan una
información complementaria a la del
primer titular principal.
Las imágenes:
son los
elementos de
la
composición
que más
atraen la
atención del
lector

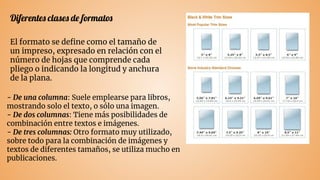

12. Diferentes clases de formatos
El formato se define como el tamaño de
un impreso, expresado en relación con el
número de hojas que comprende cada
pliego o indicando la longitud y anchura
de la plana.
- De una columna: Suele emplearse para libros,
mostrando solo el texto, o sólo una imagen.
- De dos columnas: Tiene más posibilidades de
combinación entre textos e imágenes.
- De tres columnas: Otro formato muy utilizado,
sobre todo para la combinación de imágenes y
textos de diferentes tamaños, se utiliza mucho en
publicaciones.

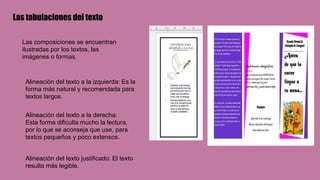

13. Las tabulaciones del texto
Las composiciones se encuentran
ilustradas por los textos, las
imágenes o formas.
Alineación del texto a la izquierda: Es la
forma más natural y recomendada para
textos largos.
Alineación del texto a la derecha:
Esta forma dificulta mucho la lectura,
por lo que se aconseja que use, para
textos pequeños y poco extensos.
Alineación del texto justificado: El texto
resulta más legible.

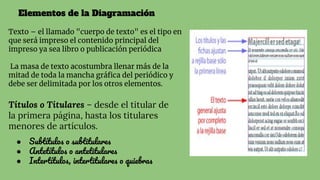

14. Texto – el llamado "cuerpo de texto" es el tipo en
que será impreso el contenido principal del
impreso ya sea libro o publicación periódica
La masa de texto acostumbra llenar más de la
mitad de toda la mancha gráfica del periódico y
debe ser delimitada por los otros elementos.
Elementos de la Diagramación
Títulos o Titulares – desde el titular de
la primera página, hasta los titulares
menores de artículos.
● Subtítulos o subtitulares
● Antetítulos o antetitulares
● Intertítulos, intertitulares o quiebras

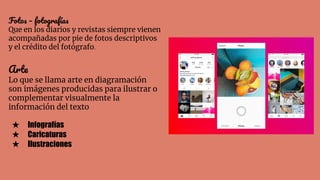

15. Fotos – fotografías
Que en los diarios y revistas siempre vienen
acompañadas por pie de fotos descriptivos
y el crédito del fotógrafo.
Arte
Lo que se llama arte en diagramación
son imágenes producidas para ilustrar o
complementar visualmente la
información del texto
★ Infografías
★ Caricaturas
★ Ilustraciones

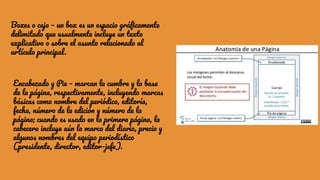

16. Boxes o caja – un box es un espacio gráficamente
delimitado que usualmente incluye un texto
explicativo o sobre el asunto relacionado al
artículo principal.
Encabezado y Pie – marcan la cumbre y la base
de la página, respectivamente, incluyendo marcas
básicas como nombre del periódico, editoría,
fecha, número de la edición y número de la
página; cuando es usado en la primera página, la
cabecera incluye aún la marca del diario, precio y
algunos nombres del equipo periodístico
(presidente, director, editor-jefe).

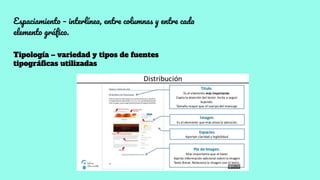

17. Espaciamiento – interlínea, entre columnas y entre cada
elemento gráfico.
Tipología – variedad y tipos de fuentes
tipográficas utilizadas

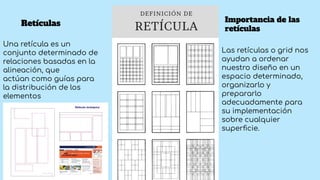

18. Retículas
Una retícula es un
conjunto determinado de
relaciones basadas en la
alineación, que
actúan como guías para
la distribución de los
elementos
Importancia de las
retículas
Las retículas o grid nos
ayudan a ordenar
nuestro diseño en un
espacio determinado,
organizarlo y
prepararlo
adecuadamente para
su implementación
sobre cualquier
superficie.

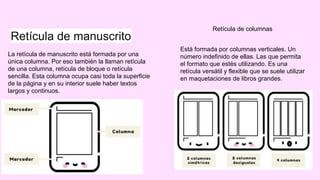

19. Retícula de manuscrito
La retícula de manuscrito está formada por una
única columna. Por eso también la llaman retícula
de una columna, retícula de bloque o retícula
sencilla. Esta columna ocupa casi toda la superficie
de la página y en su interior suele haber textos
largos y continuos.
Retícula de columnas
Está formada por columnas verticales. Un
número indefinido de ellas. Las que permita
el formato que estés utilizando. Es una
retícula versátil y flexible que se suele utilizar
en maquetaciones de libros grandes.

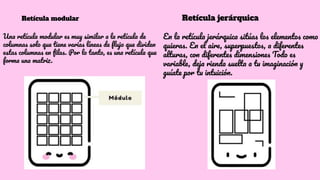

20. Retícula modular
Una retícula modular es muy similar a la retícula de
columnas solo que tiene varias líneas de flujo que dividen
estas columnas en filas. Por lo tanto, es una retícula que
forma una matriz.
Retícula jerárquica
En la retícula jerárquica sitúas los elementos como
quieras. En el aire, superpuestos, a diferentes
alturas, con diferentes dimensiones Todo es
variable, deja rienda suelta a tu imaginación y
guíate por tu intuición.
