1. Antenas

2. Definición
• La antena es un dispositivo que permite
transmitir y recibir ondas de radio.
• Una de las cosas que hace es convertir la onda
guiada(señales digitales) por la línea de
transmisión(cable o guía de onda) en ondas
electromagnéticas que se pueden transmitir
por el espacio libre

3. Tipos de Antenas
Antenas Direccionales(Directivas):
• Orientan la señal en una dirección muy determinada con una haz
estrecho pero de largo alcance.
• Actúa de forma parecida a un foco que emite un haz concreto y
estrecho pero de forma intensa (mas alcance)
• Envían la información a una cierta zona de cobertura, a un ángulo
determinado, por lo cual su alcance es mayor. Fuera de la zona de
cobertura, la recepción es nula.

4.  Antenas Omnidireccionales:
• Son buenas para cubrir áreas grandes
• La radiación trata de ser pareja para todos lados es decir cubre 360º.
• Orientan la señal en todas direcciones con un haz amplio pero de corto
alcance.
• Si una antena direccional sería como un foco, una antena omnidireccional
sería como una bombilla emitiendo luz en todas direcciones pero con una
intensidad menor que la de un foco (con menor alcance).
• Envían la información teóricamente a los 360 grados por lo que es posible
establecer comunicación independientemente del punto en el que se esté.
En contrapartida el alcance de estas antenas es menor que el de las
antenas direccionales

5. Antena Yagi
• Es una antena direccional de alta ganancia. Está construida
con al menos tres elementos, que son barras de metal que
suplementan la energía de onda transmitida. En una antena
Yagi, hay al menos un elemento conducido, un elemento
reflector y normalmente uno o más elementos directores.
La antena Yagi también es conocida como una antena lineal
de radiación longitudinal o un sistema Yagi-Uda.

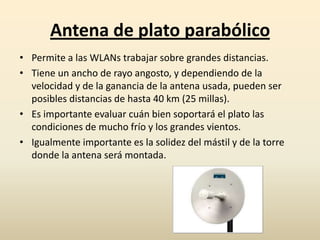

6. Antena de plato parabólico
• Permite a las WLANs trabajar sobre grandes distancias.
• Tiene un ancho de rayo angosto, y dependiendo de la
velocidad y de la ganancia de la antena usada, pueden ser
posibles distancias de hasta 40 km (25 millas).
• Es importante evaluar cuán bien soportará el plato las
condiciones de mucho frío y los grandes vientos.
• Igualmente importante es la solidez del mástil y de la torre
donde la antena será montada.

7. Antena Dipolo
• Un dipolo es una antena con alimentación central
empleada para transmitir o recibir ondas de
radiofrecuencia. Estas antenas son las más simples
desde el punto de vista teórico.

8. Antena Monopolo
• Es una antena constituida de un solo brazo rectilíneo
irradiante en posición vertical,
se considera que la antena monopolo no es una antena
completa, y que necesita ser completada por un plano de
masa para poder funcionar.

9. Instalación wifi de varios puntos de
acceso con antenas exteriores de alta
ganancia

10. • En primer lugar, antes de comprar nada, lo importante antes de
llevar a cabo una instalación es ver las necesidades y las
posibilidades que tenemos. En concreto el proyecto que vamos a
realizar se basa en la dotación de señal inalámbrica y acceso a
Internet controlado para todo un puerto deportivo y la bocana
del mismo. Todo tiene que estar controlado por el sistema
Patronsoft Firstspot, que nos permite gestionar las conexiones
inalámbricas desde un ordenador con Windows.

11. • Como en nuestro caso tenemos claro lo que tenemos que cubrir
y tenemos vistas despejadas, la elección de las antenas es más
fácil.
• Optamos, aconsejados por Overdrv, por unas antenas sectoriales
con un buen ángulo de apertura. De esta manera, con 3
unidades cubrimos todo el puerto con una señal aceptable
Antenas
Stella Doradus 13,5
Dbi y 90x15 º.

12. • Lo primero es decidir la ubicación de las antenas, cajas estancas
y cableado.
• Necesitamos llevar un cable cat5 desde el ordenador en el que
instalaremos el software de control hasta uno de los puntos de
acceso ( un Linksys WRT54G, con router ). En este caso hemos
empleado los tubos de comunicaciones del edificio, ya que para
eso están.

13. • Acto seguido, instalamos los soportes para los mástiles. Hemos
empleado este tipo, más robusto que los clásicos en “L”, porque
pondremos 2 mástiles con una altura total de 3 metros. De esta
manera, el conjunto quedará más rígido ante el fuerte viento
que normalmente existe en las zonas cercanas al mar.

14. • Ahora ponemos los puntos de acceso dentro de las cajas
estancas. Después de darle muchas vueltas, lo más práctico para
fijarlos dentro ha sido emplear una pistola de silicona caliente.
Un par de puntos y listo. El alimentador se fija de igual manera.
Puedo asegurar que el sistema resiste altas temperaturas y no se
mueve ni un milímetro.

15. • Hacemos llegar los tubos de una caja estanca a otra y pasamos
los cables cat5. También traemos los cables de alimentación
eléctrica. Procedemos a crimpar los conectores.

16. • El conjunto va cogiendo forma.

17. • Una vez tenemos los mástiles alzados, montamos las antenas, no
sin antes acordarnos del que nos la ha vendido (un folleto de
instrucciones).

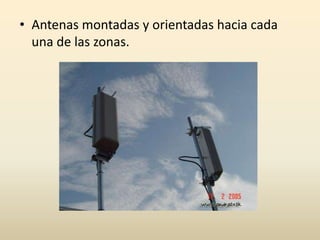

18. • Antenas montadas y orientadas hacia cada
una de las zonas.

19. • Una vez tenemos la parte de la terraza lista, procedemos a
configurar cada punto de acceso y cambiarle el firmware Después
de esto, únicamente resta la configuración del software de control.
