1. TRADICION Y CONSTRUCCION
“MATERIALES DE
CONSTRUCCIÓN”
Universidad Autónoma “Benito Juárez”
de Oaxaca
Facultad de Arquitectura “5 de Mayo”
Catedrático: Arq. Hugo Ramírez Cruz

2. •DELGADO VASQUEZ JUAN ANTONIO
•DIAZ OROZCO OLGA MIRIAM
•GUZMAN HERNANDEZ MIGUEL ANGEL
•GUZMAN MENDOZA EDWIN YOVANI
•HERNÁNDEZ JIMÉNEZ JUAN JESÚS
•MELGAR AYUZO RICKY ANTONIO

3.  Una tecnología resulta más apropiada
cuanto más esté al alcance económico
de la mayoría, no contamine el medio
ambiente, responda al clima de la zona
y favorezca el desarrollo de nuevas
ideas que puedan ser aplicadas en un
futuro.

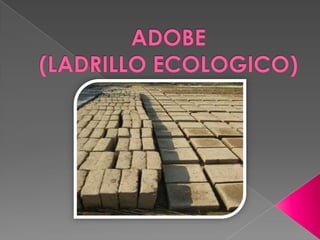

5.  una mezcla de arcilla, arena, agua y
paja
 construcción de baja calidad, digna de
país subdesarrollado

6.  son mucho mas frescas en verano y
cálidas en invierno que las de ladrillo
tradicional o bloque de cemento
 rechazo de plagas de termitas, salitres y
sobre todo el aspecto térmico

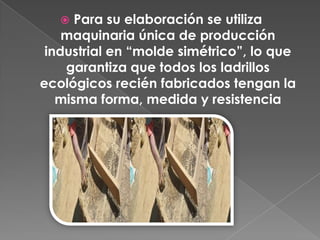

7.  Para su elaboración se utiliza
maquinaria única de producción
industrial en “molde simétrico”, lo que
garantiza que todos los ladrillos
ecológicos recién fabricados tengan la
misma forma, medida y resistencia

8.  Cuando los ladrillos ecológicos se
secan del todo se les despega del
suelo, se trasladan a la construcción y
se les utiliza como ladrillo
normal, usando para su pegado y
enjarre el mismo material estabilizado
del que están hechos, de forma que
todo el muro queda hecho de ladrillo
ecológico garantizando una mayor
propiedad térmica

9.  En el ámbito ecológico:
 Tanto el material terminado como la
materia prima es altamente reciclable.
 Al implicar poca maquinaria esto
también ayuda a que no exista
contaminación producto de la
industrialización ni la mecanización.

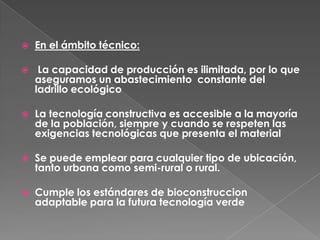

10.  En el ámbito técnico:
 La capacidad de producción es ilimitada, por lo que
aseguramos un abastecimiento constante del
ladrillo ecológico
 La tecnología constructiva es accesible a la mayoría
de la población, siempre y cuando se respeten las
exigencias tecnológicas que presenta el material
 Se puede emplear para cualquier tipo de ubicación,
tanto urbana como semi-rural o rural.
 Cumple los estándares de bioconstruccion
adaptable para la futura tecnología verde

11.  En el ámbito económico:
 Al igual que el material, la tecnología
constructiva del ladrillo ecológico
resulta más económica que la mayoría
de las tecnologías de construcción
tradicionales.

12. M
U
R
O
D
E
A
D
O
B
E

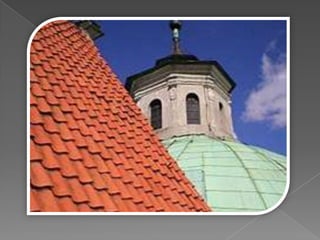

14.  La teja tradicional, que todavía se
utiliza con notable éxito, está hecha
a base de arcilla cocida en un horno.
Por su forma se pueden clasificar en
dos grandes grupos: tejas planas, y
tejas redondeadas.

15.  Las tejas planas, como su nombre indica,
tiene forma plana aunque es posible que
presenten una ligera curvatura. Este tipo de
teja se coloca clavada en largos listones, los
rastreles, y por tanto son adecuadas para
tejados con acusadas pendientes.

16.  Las tejas redondeadas tienen la forma
aproximada de un cilindro hueco y cortado,
forma de canalón. Generalmente se colocan
sin fijación por lo que su uso se suele limitar
a tejados con suaves pendientes.

18.  El sistema tradicional para colocar este
tipo de teja consiste en situarlas en
dobles hileras, una sobre la otra y
alternando la curvatura. De este modo las
tejas situadas con los bordes hacia arriba
actúan como canales, y su unión con las
de los lados se hace con otra teja
colocada con los bordes hacia abajo a
modo de cobertura.

19.  Las tejas elaboradas con hormigón pueden
ser exactamente iguales a las tradicionales
de arcilla cocida, aunque para su fabricación
no es necesario recurrir a hornos. No se
agrietan ni se deforman, pero por otro lado
no tienen el encanto de la teja de arcilla.

20.  Hoy en día es relativamente común en el
medio rural tratar de recuperar las tejas de
antiguas edificaciones abandonadas o
semiderruidas, para emplearlas en viviendas
de nueva construcción en dichas zonas
rurales, o incluso en hoteles rurales. El paso
del tiempo ha cubierto a esas tejas de una
pátina venerable que es capaz de integrar
nuestro tejado con el entorno natural que lo
rodea sin la llamativa estridencia de un
tejado completamente nuevo.

22.  Un ladrillo es una pieza
cerámica, generalmente
ortoédrica, obtenida por
moldeo, secado y cocción a altas
temperaturas de una pasta
arcillosa, cuyas dimensiones suelen
rondar 24 x 12 x 5 cm. Se emplea en
albañilería.

23.  Los ladrillos son utilizados en
construcción en cerramientos, fachadas
y particiones. Se utiliza principalmente
para construir muros o tabiques. Aunque
se pueden colocar a hueso, lo habitual
es que se reciban con mortero. La
disposición de los ladrillos en el muro se
conoce como aparejo, existiendo gran
variedad de ellos.

24. Aparejoatizonesoala
españolaAparejoasogas

25. AparejoenpandereteAparejoinglés

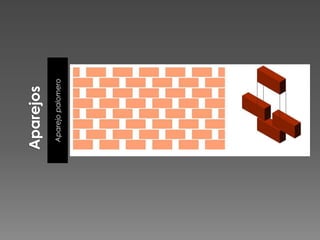

26. Aparejopalomero

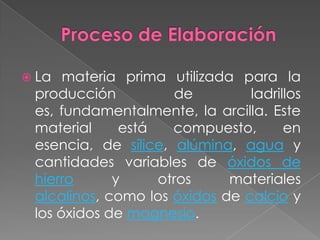

27.  La materia prima utilizada para la
producción de ladrillos
es, fundamentalmente, la arcilla. Este
material está compuesto, en
esencia, de sílice, alúmina, agua y
cantidades variables de óxidos de
hierro y otros materiales
alcalinos, como los óxidos de calcio y
los óxidos de magnesio.

28.  Maduración
 Tratamiento mecánico previo
 Depósito de materia prima procesada
 Humidificación
 Moldeado
 Secado
 Cocción
 Almacenaje

29.  hay que someterla a ciertos tratamientos
de trituración y reposo en acopio, con la
finalidad de obtener una adecuada
consistencia y uniformidad.
 La exposición a la acción atmosférica (aire,
lluvia, sol, hielo, etc.) favorece, la
descomposición de la materia orgánica
que y permite la purificación química y
biológica del material. Asi se obtiene un
material completamente inerte y poco
dado a posteriores transformaciones
mecánicas o químicas.

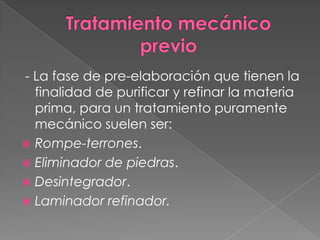

30. - La fase de pre-elaboración que tienen la
finalidad de purificar y refinar la materia
prima, para un tratamiento puramente
mecánico suelen ser:
 Rompe-terrones.
 Eliminador de piedras.
 Desintegrador.
 Laminador refinador.

31.  A la fase de pre-elaboración, sigue el
depósito de material en silos especiales
en un lugar techado, donde el material
se homogeniza definitivamente tanto en
apariencia como en características
físico químicas.

32.  Antes de llegar a la operación de
moldeo, se saca la arcilla de los silos y se
lleva a un laminador refinador y,
posteriormente a un mezclador
humedecedor, donde se agrega agua
para obtener la humedad precisa.

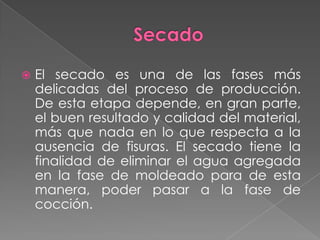

33.  El secado es una de las fases más
delicadas del proceso de producción.
De esta etapa depende, en gran parte,
el buen resultado y calidad del material,
más que nada en lo que respecta a la
ausencia de fisuras. El secado tiene la
finalidad de eliminar el agua agregada
en la fase de moldeado para de esta
manera, poder pasar a la fase de
cocción.

34.  Se realiza en hornos de túnel, que en
algunos casos pueden llegar a medir
hasta 120 m de longitud, y donde la
temperatura de la zona de cocción
oscila entre 900 °C y 1000 °C.
 Es durante la cocción donde se produce
la sinterización, de manera que la
cocción resulta una de las instancias
cruciales del proceso en lo que a la
resistencia del ladrillo respecta.

35.  Antes del embalaje, se procede a la
formación de paquetes sobre pallets,
que permitirán después moverlos
fácilmente con carretillas de horquilla. El
embalaje consiste en envolver los
paquetes con cintas de plástico o de
metal, de modo que puedan ser
depositados en lugares de
almacenamiento para, posteriormente,
ser trasladados en camión.
