medidores de caudal

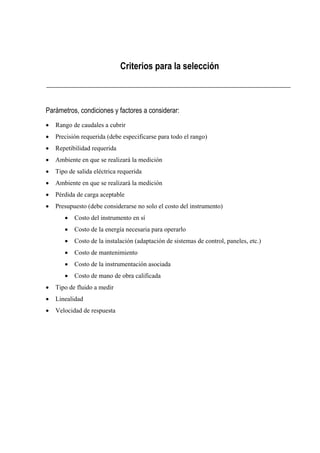

Criterios para la selección
Parámetros, condiciones y factores a considerar:
x Rango de caudales a cubrir
x Precisión requerida (debe especificarse para todo el rango)
x Repetibilidad requerida
x Ambiente en que se realizará la medición
x Tipo de salida eléctrica requerida
x Ambiente en que se realizará la medición
x Pérdida de carga aceptable
x Presupuesto (debe considerarse no solo el costo del instrumento)
x Costo del instrumento en sí
x Costo de la energía necesaria para operarlo
x Costo de la instalación (adaptación de sistemas de control, paneles, etc.)
x Costo de mantenimiento
x Costo de la instrumentación asociada
x Costo de mano de obra calificada
x Tipo de fluido a medir
x Linealidad
x Velocidad de respuesta

CAUDALIMETRO ULTRASONICO
Ventajas:
* No ocasiona pérdida de carga.
* No tiene partes móviles.
* No influye el diámetro de la tubería, ni en su costo, ni en su rendimiento.
* Ideal para la medición de materiales tóxicos o peligrosos.
* Salida lineal con el caudal.
* Su rango de medición es muy amplio.
* En tuberías de gran diámetro es el más económico, y en ciertos casos, el único.
* Su instalación es muy simple y económica.
Desventajas:
* Su precisión no es muy alta.
* Su costo es relativamente alto para tuberías de bajo diámetro.
Presentación:
CAUDALIMETRO ULTRASONICO para LIQUIDOS CON o SIN SOLIDOS EN SUSPENSION
Mide, calcula e Indica Velocidad, Caudal y Volumen Total. No intrusivo, mide el Tiempo que
tarda ultrasonido en atravesar el fluido a medir.
Al poder medir a través de cualquier material sin Cortar, Abrir ni Vaciar el caño se presta
para Diagnóstico, para medir Varios Puntos aún de distinto diámetro con un sólo instrumento, para medir en
Cañerías Verdaderamente Grandes muy difíciles para otros equipos, y en Cañerías Bajo Presión.
Muy utilizado por Municipalidades e Industrias que no justifican medidores dedicados pero necesitan medir, de vez en cuando,
algunos puntos.
Instalación: 2 Sensores Quita y Pon se abrochan a cualquier caño de Ø 1“ a Ø 3 mts.
Rango de Velocidad: 0,1 a 20 m/s.
Exactitud: 3% de la lectura.
Apto Intemperie IP54. No apto Zona Ex.
Alarmas: alto o bajo caudal, regulable en todo el rango.
Características: Tipo no-intrusivo, portátil
Origen: Alemania
Precio: US$ 9200
Características: Tipo no-intrusivo, montaje fijo (AMD 7207)
Origen: Alemania
Precio: US$ 5800
Características: Tipo no-intrusivo, montaje fijo (AMD 7807)
Origen: Alemania
Precio: US$ 7000
Características: Tipo no-intrusivo, de paso total
Origen: Dinamarca
Precio: US$ 5700

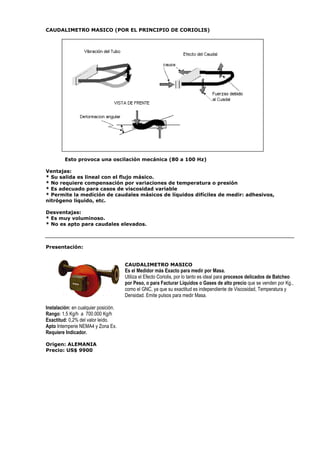

CAUDALIMETRO MASICO (POR EL PRINCIPIO DE CORIOLIS)
Esto provoca una oscilación mecánica (80 a 100 Hz)
Ventajas:
* Su salida es lineal con el flujo másico.
* No requiere compensación por variaciones de temperatura o presión
* Es adecuado para casos de viscosidad variable
* Permite la medición de caudales másicos de líquidos difíciles de medir: adhesivos,
nitrógeno liquido, etc.
Desventajas:
* Es muy voluminoso.
* No es apto para caudales elevados.
Presentación:
CAUDALIMETRO MASICO
Es el Medidor más Exacto para medir por Masa.
Utiliza el Efecto Coriolis, por lo tanto es ideal para procesos delicados de Batcheo
por Peso, o para Facturar Líquidos o Gases de alto precio que se venden por Kg.,
como el GNC, ya que su exactitud es independiente de Viscosidad, Temperatura y
Densidad. Emite pulsos para medir Masa.
Instalación: en cualquier posición.
Rango: 1,5 Kg/h a 700.000 Kg/h
Exactitud: 0,2% del valor leído.
Apto Intemperie NEMA4 y Zona Ex.
Requiere Indicador.
Origen: ALEMANIA
Precio: US$ 9900

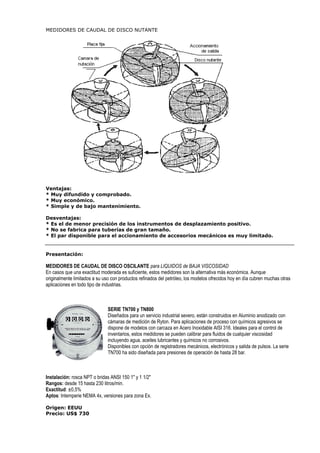

MEDIDORES DE CAUDAL DE DISCO NUTANTE
Ventajas:
* Muy difundido y comprobado.
* Muy económico.
* Simple y de bajo mantenimiento.
Desventajas:
* Es el de menor precisión de los instrumentos de desplazamiento positivo.
* No se fabrica para tuberías de gran tamaño.
* El par disponible para el accionamiento de accesorios mecánicos es muy limitado.
Presentación:
MEDIDORES DE CAUDAL DE DISCO OSCILANTE para LIQUIDOS de BAJA VISCOSIDAD
En casos que una exactitud moderada es suficiente, estos medidores son la alternativa más económica. Aunque
originalmente limitados a su uso con productos refinados del petróleo, los modelos ofrecidos hoy en día cubren muchas otras
aplicaciones en todo tipo de industrias.
SERIE TN700 y TN800
Diseñados para un servicio industrial severo, están construidos en Aluminio anodizado con
cámaras de medición de Ryton. Para aplicaciones de proceso con químicos agresivos se
dispone de modelos con carcaza en Acero Inoxidable AISI 316. Ideales para el control de
inventarios, estos medidores se pueden calibrar para fluidos de cualquier viscosidad
incluyendo agua, aceites lubricantes y químicos no corrosivos.
Disponibles con opción de registradores mecánicos, electrónicos y salida de pulsos. La serie
TN700 ha sido diseñada para presiones de operación de hasta 28 bar.
Instalación: rosca NPT o bridas ANSI 150 1 y 1 1/2
Rangos: desde 15 hasta 230 litros/min.
Exactitud: ±0,5%
Aptos: Intemperie NEMA 4x, versiones para zona Ex.
Origen: EEUU
Precio: US$ 730

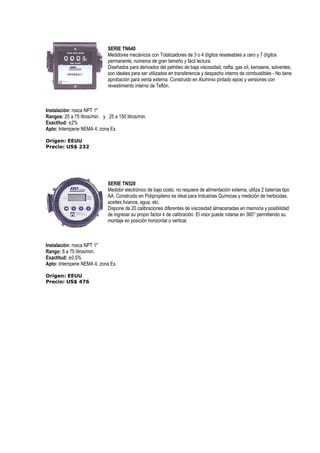

SERIE TN640
Medidores mecánicos con Totalizadores de 3 o 4 dígitos reseteables a cero y 7 dígitos
permanente, números de gran tamaño y fácil lectura.
Diseñados para derivados del petróleo de baja viscosidad, nafta, gas oíl, kerosene, solventes,
son ideales para ser utilizados en transferencia y despacho interno de combustibles - No tiene
aprobación para venta externa. Construido en Aluminio pintado epoxi y versiones con
revestimiento interno de Teflón.
Instalación: rosca NPT 1
Rangos: 20 a 75 litros/min. y 25 a 150 litros/min.
Exactitud: ±2%
Apto: Intemperie NEMA 4, zona Ex.
Origen: EEUU
Precio: US$ 232
SERIE TN520
Medidor electrónico de bajo costo, no requiere de alimentación externa, utiliza 2 baterías tipo
AA. Construido en Polipropileno es ideal para Industrias Químicas y medición de herbicidas,
aceites livianos, agua, etc.
Dispone de 20 calibraciones diferentes de viscosidad almacenadas en memoria y posibilidad
de ingresar su propio factor k de calibración. El visor puede rotarse en 360° permitiendo su
montaje en posición horizontal o vertical.
Instalación: rosca NPT 1
Rango: 8 a 75 litros/min.
Exactitud: ±0,5%
Apto: Intemperie NEMA 4, zona Ex.
Origen: EEUU
Precio: US$ 476

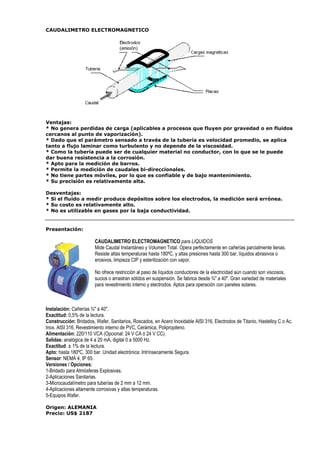

CAUDALIMETRO ELECTROMAGNETICO
Ventajas:
* No genera perdidas de carga (aplicables a procesos que fluyen por gravedad o en fluidos
cercanos al punto de vaporización).
* Dado que el parámetro sensado a través de la tubería es velocidad promedio, se aplica
tanto a flujo laminar como turbulento y no depende de la viscosidad.
* Como la tubería puede ser de cualquier material no conductor, con lo que se le puede
dar buena resistencia a la corrosión.
* Apto para la medición de barros.
* Permite la medición de caudales bi-direccionales.
* No tiene partes móviles, por lo que es confiable y de bajo mantenimiento.
* Su precisión es relativamente alta.
Desventajas:
* Si el fluido a medir produce depósitos sobre los electrodos, la medición será errónea.
* Su costo es relativamente alto.
* No es utilizable en gases por la baja conductividad.
Presentación:
CAUDALIMETRO ELECTROMAGNETICO para LIQUIDOS
Mide Caudal Instantáneo y Volumen Total. Opera perfectamente en cañerías parcialmente llenas.
Resiste altas temperaturas hasta 180ºC, y altas presiones hasta 300 bar, líquidos abrasivos o
erosivos, limpieza CIP y esterilización con vapor.
No ofrece restricción al paso de líquidos conductores de la electricidad aún cuando son viscosos,
sucios o arrastran sólidos en suspensión. Se fabrica desde ¾ a 40. Gran variedad de materiales
para revestimiento interno y electrodos. Aptos para operación con paneles solares.
Instalación: Cañerías ¾ a 40.
Exactitud: 0,5% de la lectura.
Construcción: Bridados, Wafer, Sanitarios, Roscados, en Acero Inoxidable AISI 316, Electrodos de Titanio, Hastelloy C o Ac.
Inox. AISI 316, Revestimiento interno de PVC, Cerámica, Polipropileno.
Alimentación: 220/110 VCA (Opcional: 24 V CA ó 24 V CC).
Salidas: analógica de 4 a 20 mA, digital 0 a 5000 Hz.
Exactitud: ± 1% de la lectura.
Apto: hasta 180ºC, 300 bar. Unidad electrónica: Intrínsecamente Segura.
Sensor: NEMA 4, IP 65.
Versiones / Opciones:
1-Bridado para Atmósferas Explosivas.
2-Aplicaciones Sanitarias.
3-Microcaudalímetro para tuberías de 2 mm a 12 mm.
4-Aplicaciones altamente corrosivas y altas temperaturas.
5-Equipos Wafer.
Origen: ALEMANIA
Precio: US$ 2187

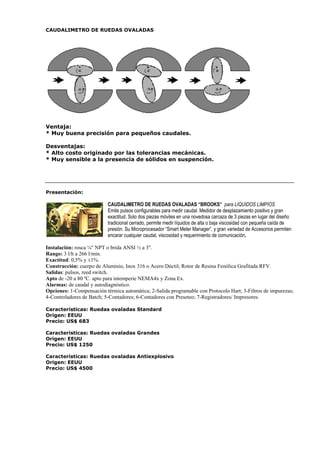

CAUDALIMETRO DE RUEDAS OVALADAS
Ventaja:
* Muy buena precisión para pequeños caudales.
Desventajas:
* Alto costo originado por las tolerancias mecánicas.
* Muy sensible a la presencia de sólidos en suspención.
Presentación:
CAUDALIMETRO DE RUEDAS OVALADAS “BROOKS” para LIQUIDOS LIMPIOS
Emite pulsos configurables para medir caudal. Medidor de desplazamiento positivo y gran
exactitud. Solo dos piezas móviles en una novedosa carcaza de 3 piezas en lugar del diseño
tradicional cerrado, permite medir líquidos de alta o baja viscosidad con pequeña caída de
presión. Su Microprocesador “Smart Meter Manager”, y gran variedad de Accesorios permiten
encarar cualquier caudal, viscosidad y requerimiento de comunicación.
Instalación: rosca ¼ NPT o brida ANSI ½ a 3.
Rango: 3 l/h a 266 l/min.
Exactitud: 0,5% y ±1%.
Construcción: cuerpo de Aluminio, Inox 316 o Acero Dúctil; Rotor de Resina Fenólica Grafitada RFV.
Salidas: pulsos, reed switch.
Apto de -20 a 80 ºC. apto para intemperie NEMA4x y Zona Ex.
Alarmas: de caudal y autodiagnóstico.
Opciones: 1-Compensación térmica automática; 2-Salida programable con Protocolo Hart; 3-Filtros de impurezas;
4-Controladores de Batch; 5-Contadores; 6-Contadores con Preseteo; 7-Registradores/ Impresores.
Características: Ruedas ovaladas Standard
Origen: EEUU
Precio: US$ 683
Características: Ruedas ovaladas Grandes
Origen: EEUU
Precio: US$ 1250
Características: Ruedas ovaladas Antiexplosivo
Origen: EEUU
Precio: US$ 4500

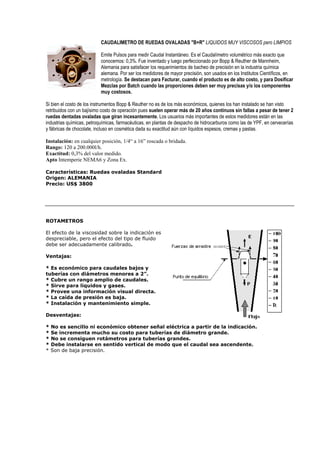

CAUDALIMETRO DE RUEDAS OVALADAS B+R LIQUIDOS MUY VISCOSOS pero LIMPIOS
Emite Pulsos para medir Caudal Instantáneo. Es el Caudalímetro volumétrico más exacto que
conocemos: 0,3%. Fue inventado y luego perfeccionado por Bopp Reuther de Mannheim,
Alemania para satisfacer los requerimientos de bacheo de precisión en la industria química
alemana. Por ser los medidores de mayor precisión, son usados en los Institutos Científicos, en
metrología. Se destacan para Facturar, cuando el producto es de alto costo, y para Dosificar
Mezclas por Batch cuando las proporciones deben ser muy precisas y/o los componentes
muy costosos.
Si bien el costo de los instrumentos Bopp Reuther no es de los más económicos, quienes los han instalado se han visto
retribuidos con un bajísimo costo de operación pues suelen operar más de 20 años continuos sin fallas a pesar de tener 2
ruedas dentadas ovaladas que giran incesantemente. Los usuarios más importantes de estos medidores están en las
industrias químicas, petroquímicas, farmacéuticas, en plantas de despacho de hidrocarburos como las de YPF, en cervecerías
y fábricas de chocolate, incluso en cosmética dada su exactitud aún con líquidos espesos, cremas y pastas.
Instalación: en cualquier posición, 1/4“ a 16” roscada o bridada.
Rango: 120 a 200.000l/h.
Exactitud: 0,3% del valor medido.
Apto Intemperie NEMA6 y Zona Ex.
Características: Ruedas ovaladas Standard
Origen: ALEMANIA
Precio: US$ 3800
ROTAMETROS
El efecto de la viscosidad sobre la indicación es
despreciable, pero el efecto del tipo de fluido
debe ser adecuadamente calibrado.
Ventajas:
* Es económico para caudales bajos y
tuberías con diámetros menores a 2”.
* Cubre un rango amplio de caudales.
* Sirve para líquidos y gases.
* Provee una información visual directa.
* La caída de presión es baja.
* Instalación y mantenimiento simple.
Desventajas:
* No es sencillo ni económico obtener señal eléctrica a partir de la indicación.
* Se incrementa mucho su costo para tuberías de diámetro grande.
* No se consiguen rotámetros para tuberías grandes.
* Debe instalarse en sentido vertical de modo que el caudal sea ascendente.
* Son de baja precisión.

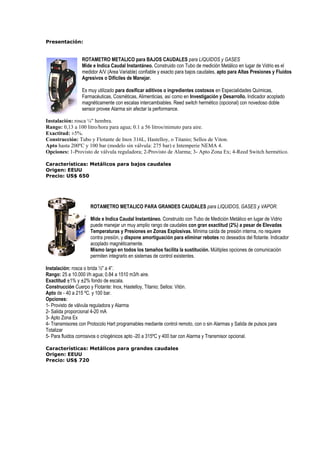

Presentación:
ROTAMETRO METALICO para BAJOS CAUDALES para LIQUIDOS y GASES
Mide e Indica Caudal Instantáneo. Construido con Tubo de medición Metálico en lugar de Vidrio es el
medidor A/V (Area Variable) confiable y exacto para bajos caudales, apto para Altas Presiones y Fluidos
Agresivos o Difíciles de Manejar.
Es muy utilizado para dosificar aditivos o ingredientes costosos en Especialidades Químicas,
Farmacéuticas, Cosméticas, Alimenticias, así como en Investigación y Desarrollo. Indicador acoplado
magnéticamente con escalas intercambiables. Reed switch hermético (opcional) con novedoso doble
sensor provee Alarma sin afectar la performance.
Instalación: rosca ¼ hembra.
Rango: 0,13 a 100 litro/hora para agua; 0.1 a 56 litros/mimuto para aire.
Exactitud: ±5%.
Construcción: Tubo y Flotante de Inox 316L, Hastelloy, o Titanio; Sellos de Viton.
Apto hasta 200ºC y 100 bar (modelo sin válvula: 275 bar) e Intemperie NEMA 4.
Opciones: 1-Provisto de válvula reguladora; 2-Provisto de Alarma; 3- Apto Zona Ex; 4-Reed Switch hermético.
Características: Metálicos para bajos caudales
Origen: EEUU
Precio: US$ 650
ROTAMETRO METALICO PARA GRANDES CAUDALES para LIQUIDOS, GASES y VAPOR.
Mide e Indica Caudal Instantáneo. Construido con Tubo de Medición Metálico en lugar de Vidrio
puede manejar un muy amplio rango de caudales con gran exactitud (2%) a pesar de Elevadas
Temperaturas y Presiones en Zonas Explosivas. Mínima caída de presión interna, no requiere
contra presión, y dispone amortiguación para eliminar rebotes no deseados del flotante. Indicador
acoplado magnéticamente.
Mismo largo en todos los tamaños facilita la sustitución. Múltiples opciones de comunicación
permiten integrarlo en sistemas de control existentes.
Instalación: rosca o brida ½ a 4”.
Rango: 25 a 10.000 l/h agua; 0.84 a 1510 m3/h aire.
Exactitud ±1% y ±2% fondo de escala.
Construcción Cuerpo y Flotante: Inox, Hastelloy, Titanio; Sellos: Vitón.
Apto de - 40 a 215 ºC. y 100 bar.
Opciones:
1- Provisto de válvula reguladora y Alarma
2- Salida proporcional 4-20 mA
3- Apto Zona Ex
4- Transmisores con Protocolo Hart programables mediante control remoto, con o sin Alarmas y Salida de pulsos para
Totalizar
5- Para fluidos corrosivos o criogénicos apto -20 a 315ºC y 400 bar con Alarma y Transmisor opcional.
Características: Metálicos para grandes caudales
Origen: EEUU
Precio: US$ 720

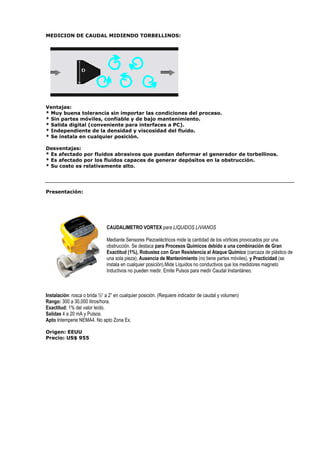

MEDICION DE CAUDAL MIDIENDO TORBELLINOS:
Ventajas:
* Muy buena tolerancia sin importar las condiciones del proceso.
* Sin partes móviles, confiable y de bajo mantenimiento.
* Salida digital (conveniente para interfaces a PC).
* Independiente de la densidad y viscosidad del fluido.
* Se instala en cualquier posición.
Desventajas:
* Es afectado por fluidos abrasivos que puedan deformar el generador de torbellinos.
* Es afectado por los fluidos capaces de generar depósitos en la obstrucción.
* Su costo es relativamente alto.
Presentación:
CAUDALIMETRO VORTEX para LIQUIDOS LIVIANOS
Mediante Sensores Piezoeléctricos mide la cantidad de los vórtices provocados por una
obstrucción. Se destaca para Procesos Químicos debido a una combinación de Gran
Exactitud (1%), Robustez con Gran Resistencia al Ataque Químico (carcaza de plástico de
una sola pieza), Ausencia de Mantenimiento (no tiene partes móviles), y Practicidad (se
instala en cualquier posición).Mide Líquidos no conductivos que los medidores magneto
Inductivos no pueden medir. Emite Pulsos para medir Caudal Instantáneo.
Instalación: rosca o brida ½“ a 2” en cualquier posición. (Requiere indicador de caudal y volumen)
Rango: 300 a 30,000 litros/hora.
Exactitud: 1% del valor leído.
Salidas 4 a 20 mA y Pulsos.
Apto Intemperie NEMA4. No apto Zona Ex.
Origen: EEUU
Precio: US$ 955

CAUDALIMETROS A TURBINA
Ventajas:
* Es el instrumento más preciso disponible para medir caudal.
* Es lineal sobre un muy amplio rango de caudales.
* Rápida respuesta y excelente repetibilidad.
* Fácil interface a sistemas de computación.
* Operación sobre un muy amplio rango de temperaturas y presiones.
Desventajas:
* Al tener piezas móviles que giran sobre rodamientos, el desgaste suele ser el problema
principal de la turbina.
* Es un instrumento delicado en comparación con otros caudalímetros.
* Cualquier exceso de velocidad puede dañar sus rodamientos.
* Es caro y su costo aumenta desmedidamente con el tamaño de la turbina.
* Requiere que el flujo a medir sea limpio y tenga propiedades lubricantes.
* Alto costo de mantenimiento.
* No es utilizable en fluidos de alta viscosidad.
Presentación:
MINI-TURBINA SIGNET para CAUDALES PEQUEÑOS
Diseñada especialmente para aplicaciones en pequeños diámetros, la Mini
Turbina SIGNET 2100 proporciona lecturas muy precisas en dos rangos de
caudal: 0,4 a 4 litros/min. y 4 a 40 litros/min. en agua. Su principio de
operación es el de un rotor que, fijado a un eje que gira, produce una
frecuencia proporcional a la velocidad del líquido. El rotor es no-magnético
para permitir una respuesta lineal a los cambios de velocidad y para ayudar a
evitar fricción estática a bajas velocidades. Los avances de Signet en la
detección de campos magnéticos de muy baja intensidad permiten enviar una señal de colector abierto que es
capaz de alimentar directamente a equipos de conteo de frecuencia, sin necesidad de acondicionar la señal. Así es
posible reducir el rango de velocidad de flujo detectable a 0,1 m/s y aprovechar un mayor rango de frecuencia del
sensor.
CONSTRUCCION EN CERAMICA: El cuerpo del sensor y del rotor están fabricados en PVDF (un derivado
del Teflón), lo cual ofrece compatibilidad química en aplicaciones con líquidos corrosivos y en ambientes
agresivos. La construcción de cojinetes y ejes en cerámica ha demostrado proveer alta resistencia al desgaste y
largo tiempo de servicio sin mantenimiento. Asimismo el rotor no-magnético elimina la acumulación y
contaminación de partículas ferrosas, así como el arrastre magnético.
MOLDEO POR INYECCION: Se fabrica mediante moldeado por inyección, sin partes mecanizadas. Las
superficies son lisas, sin porosidades ni grietas, lo que limita la contaminación por bacterias en aplicaciones de alta
pureza.

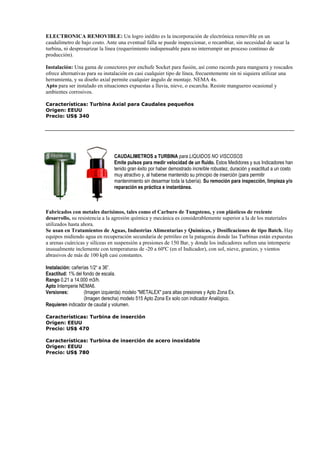

ELECTRONICA REMOVIBLE: Un logro inédito es la incorporación de electrónica removible en un
caudalímetro de bajo costo. Ante una eventual falla se puede inspeccionar, o recambiar, sin necesidad de sacar la
turbina, ni despresurizar la línea (requerimiento indispensable para no interrumpir un proceso continuo de
producción).
Instalación: Una gama de conectores por enchufe Socket para fusión, así como racords para manguera y roscados
ofrece alternativas para su instalación en casi cualquier tipo de línea, frecuentemente sin ni siquiera utilizar una
herramienta, y su diseño axial permite cualquier ángulo de montaje. NEMA 4x.
Apto para ser instalado en situaciones expuestas a lluvia, nieve, o escarcha. Resiste manguereo ocasional y
ambientes corrosivos.
Características: Turbina Axial para Caudales pequeños
Origen: EEUU
Precio: US$ 340
CAUDALIMETROS a TURBINA para LIQUIDOS NO VISCOSOS
Emite pulsos para medir velocidad de un fluido. Estos Medidores y sus Indicadores han
tenido gran éxito por haber demostrado increíble robustez, duración y exactitud a un costo
muy atractivo y, al haberse mantenido su principio de inserción (para permitir
mantenimiento sin desarmar toda la tubería). Su remoción para inspección, limpieza y/o
reparación es práctica e instantánea.
Fabricados con metales durísimos, tales como el Carburo de Tungsteno, y con plásticos de reciente
desarrollo, su resistencia a la agresión química y mecánica es considerablemente superior a la de los materiales
utilizados hasta ahora.
Se usan en Tratamientos de Aguas, Industrias Alimentarias y Químicas, y Dosificaciones de tipo Batch. Hay
equipos midiendo agua en recuperación secundaria de petróleo en la patagonia donde las Turbinas están expuestas
a arenas cuárcicas y silíceas en suspensión a presiones de 150 Bar, y donde los indicadores sufren una intemperie
inusualmente inclemente con temperaturas de -20 a 60ºC (en el Indicador), con sol, nieve, granizo, y vientos
abrasivos de más de 100 kph casi constantes.
Instalación: cañerías 1/2“ a 36”.
Exactitud: 1% del fondo de escala.
Rango 0,21 a 14.000 m3/h.
Apto Intemperie NEMA6.
Versiones: (Imagen izquierda) modelo METALEX para altas presiones y Apto Zona Ex.
(Imagen derecha) modelo 515 Apto Zona Ex solo con indicador Analógico.
Requieren indicador de caudal y volumen.
Características: Turbina de inserción
Origen: EEUU
Precio: US$ 470
Características: Turbina de inserción de acero inoxidable
Origen: EEUU
Precio: US$ 780

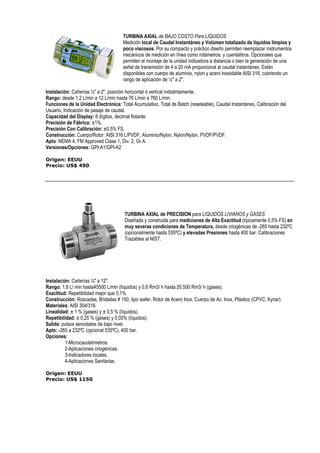

TURBINA AXIAL de BAJO COSTO Para LIQUIDOS
Medición local de Caudal Instantáneo y Volúmen totalizado de líquidos limpios y
poco viscosos. Por su compacto y práctico diseño permiten reemplazar instrumentos
mecánicos de medición en línea como rotámetros, y cuentalitros. Opcionales que
permiten el montaje de la unidad indicadora a distancia o bien la generación de una
señal de transmisión de 4 a 20 mA proporcional al caudal instantáneo. Están
disponibles con cuerpo de aluminio, nylon y acero inoxidable AISI 316, cubriendo un
rango de aplicación de ½ a 2.
Instalación: Cañerías ½ a 2, posición horizontal ó vertical indistintamente.
Rango: desde 1,2 L/min a 12 L/min hasta 76 L/min a 760 L/min.
Funciones de la Unidad Electrónica: Total Acumulativo, Total de Batch (reseteable), Caudal Instantáneo, Calibración del
Usuario, Indicación de pasaje de caudal.
Capacidad del Display: 6 dígitos, decimal flotante.
Precisión de Fábrica: ±1%.
Precisión Con Calibración: ±0,5% FS.
Construcción: Cuerpo/Rotor: AISI 316 L/PVDF, Aluminio/Nylon, Nylon/Nylon, PVDF/PVDF.
Apto: NEMA 4, FM Approved Clase 1, Div. 2, Gr A.
Versiones/Opciones: GPI-A1/GPI-A2
Origen: EEUU
Precio: US$ 490
TURBINA AXIAL de PRECISION para LIQUIDOS LIVIANOS y GASES
Diseñada y construida para mediciones de Alta Exactitud (típicamente 0,5% FS) en
muy severas condiciones de Temperatura, desde criogénicas de -265 hasta 232ºC
(opcionalmente hasta 535ºC) y elevadas Presiones hasta 400 bar. Calibraciones
Trazables al NIST.
Instalación: Cañerías ¼ a 12.
Rango: 1,8 L/ min hasta45500 L/min (líquidos) y 0,6 Rm3/ h hasta 20.500 Rm3/ h (gases).
Exactitud: Repetibilidad mejor que 0,1%.
Construcción: Roscadas, Bridadas # 150, tipo wafer, Rotor de Acero Inox, Cuerpo de Ac. Inox, Plástico (CPVC, Kynar).
Materiales: AISI 304/316.
Linealidad: ± 1 % (gases) y ± 0,5 % (líquidos).
Repetibilidad: ± 0,25 % (gases) y 0,05% (líquidos).
Salida: pulsos senoidales de bajo nivel.
Apto: -265 a 232ºC (opcional 535ºC), 400 bar.
Opciones:
1-Microcaudalímetros.
2-Aplicaciones criogénicas.
3-Indicadores locales.
4-Aplicaciones Sanitarias.
Origen: EEUU
Precio: US$ 1150

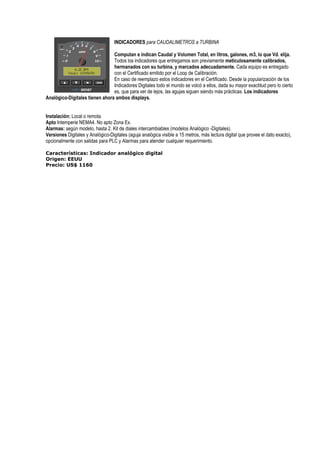

INDICADORES para CAUDALIMETROS a TURBINA
Computan e indican Caudal y Volumen Total, en litros, galones, m3, lo que Vd. elija.
Todos los indicadores que entregamos son previamente meticulosamente calibrados,
hermanados con su turbina, y marcados adecuadamente. Cada equipo es entregado
con el Certificado emitido por el Loop de Calibración.
En caso de reemplazo estos indicadores en el Certificado. Desde la popularización de los
Indicadores Digitales todo el mundo se volcó a ellos, dada su mayor exactitud pero lo cierto
es, que para ver de lejos, las agujas siguen siendo más prácticas. Los indicadores
Analógico-Digitales tienen ahora ambos displays.
Instalación: Local o remota.
Apto Intemperie NEMA4. No apto Zona Ex.
Alarmas: según modelo, hasta 2. Kit de diales intercambiables (modelos Analógico -Digitales).
Versiones Digitales y Analógico-Digitales (aguja analógica visible a 15 metros, más lectura digital que provee el dato exacto),
opcionalmente con salidas para PLC y Alarmas para atender cualquier requerimiento.
Características: Indicador analógico digital
Origen: EEUU
Precio: US$ 1160

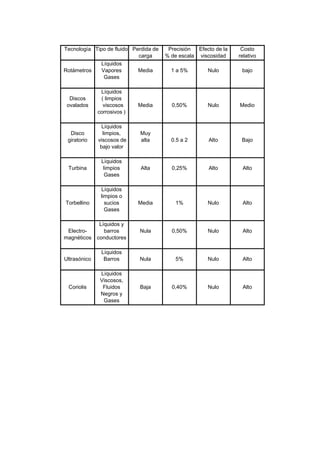

Tecnología Tipo de fluido Perdida de Precisión Efecto de la Costo
carga % de escala viscosidad relativo
Líquidos
Rotámetros Vapores Media 1 a 5% Nulo bajo
Gases
Líquidos
Discos ( limpios
ovalados viscosos Media 0,50% Nulo Medio
corrosivos )
Líquidos
Disco limpios, Muy
giratorio viscosos de alta 0.5 a 2 Alto Bajo
bajo valor
Líquidos
Turbina limpios Alta 0,25% Alto Alto
Gases
Líquidos
limpios o
Torbellino sucios Media 1% Nulo Alto
Gases
Líquidos y
Electro- barros Nula 0,50% Nulo Alto
magnéticos conductores
Líquidos
Ultrasónico Barros Nula 5% Nulo Alto
Líquidos
Viscosos,
Coriolis Fluidos Baja 0,40% Nulo Alto
Negros y
Gases

medidores de caudal

Más contenido relacionado

La actualidad más candente

Destacado

Similar a medidores de caudal

Último

medidores de caudal
