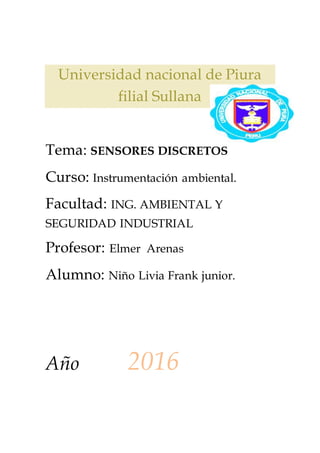

1. Universidad nacional de Piura
filial Sullana
Tema: SENSORES DISCRETOS
Curso: Instrumentación ambiental.
Facultad: ING. AMBIENTAL Y
SEGURIDAD INDUSTRIAL
Profesor: Elmer Arenas
Alumno: Niño Livia Frank junior.
Año 2016
2. SENSORES
Un sensor es capaz de percibir variaciones de temperatura tales como temperatura,
humedad, posición, resistencia, mientras que el transductor realiza la conversión de
estas mediciones en forma de señales por lo general eléctricas para que puedan ser
leídas por otros dispositivos.
Tipos de sensores
Actualmente, existe una amplia gama de sensores de diversos tipos y funcionalidades
estas pueden clasificarse de acuerdo algunos criterios
3. SENSORES DISCRETOS
Los sensores discretos simplemente nos indican si se encuentran detectando algún objeto ó
no, esto es, generan un “1” lógico si detectan o un “0” lógico si no detectan, esta información
es originada principalmente por presencia de voltaje o por ausencia de este, aunque en
algunos casos la información nos la reportan por medio de un flujo de corriente eléctrica. Los
sensores discretos pueden operar tanto con señales de voltajes de corriente directa (VCD)
como con señalesde voltajesde corrientealterna(VCA).
También son llamados sensores de presencia o final de carrera.- Estos sensores se basan en el uso de
interruptores que pueden abrir o cerrar contactos, dependiendo de la aplicación que se les asigne, por
ejemplo, cuando se utilizan como detectores de presencia, se encargan de indicar en que momento es
colocado un objeto sobre este, y por medio de la presión que ejerce se presiona su interruptor, lo que
permite que se haga llegar una cierta magnitud de voltaje al sistema de control (que en este caso se
sugiere que sea un PLC), y obviamente cuando el objeto no se encuentra el voltaje que se
reportaserá de una magnitudigual acero.
Cuando estos sensores tienen la tarea de detectar un final de carrera o límite de área, es
porque se encuentran trabajando en conjunto con un actuador que produce un
desplazamiento mecánico, y por lo tanto cuando esa parte mecánica haya llegado a su límite
se debe detener su recorrido, para no dañar alguna parte del proceso automático. Cuando el
actuador se encuentra en su límite de desplazamiento permitido, acciona los contactos de un
interruptor que bien los puede abrir o cerrar, en las figuras 4.4 y 4.5 se muestran ejemplos de
lossensoresde presenciayfinal de carrerarespectivamente.
Los sensores discretos también son conocidos como detectores, ya que se encargan de
informar de la ausencia o presencia de algo, por ejemplo: señales de humo, sensores de agua,
de gas, de fuego,etc.
SENSORES MAGNÉTICOS:
Detecta los campos magnéticos que provocan los imanes o las corrientes eléctricas. El
principal es el llamado interruptor Reed; consiste en un par de láminas metálicas de
materiales ferro magnéticos metidas en el interior de una cápsula que se atraen en
presencia de un campo magnético, cerrando el circuito
4. SENSORES DE HUMO:
Un detector de humo es una alarma que detecta la presencia de humo en el aire y
emite una señal acústica avisando del peligro de incendio. Atendiendo al método de
detección que usan pueden ser de varios tipos: - Detectores iónicos: Utilizados para la
detección de gases y humos de combustión que no son visibles a simple vista. -
Detectores ópticos: Detectan los humos visibles mediante la absorción o difusión de la
luz.
SENSORES DE AGUA:
Son capaces de advertir la presencia de agua o humedad excesiva en un lugar
determinado. El funcionamiento de estos dispositivos se basa en la diferencia de
conductividad que existe en un material según esté seco o mojado.

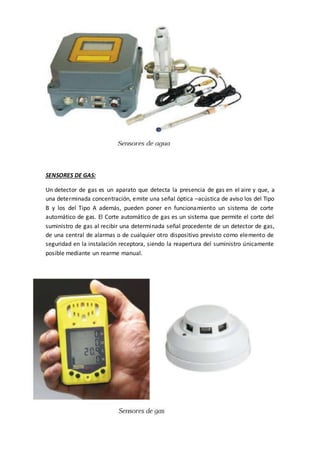

5. SENSORES DE GAS:
Un detector de gas es un aparato que detecta la presencia de gas en el aire y que, a
una determinada concentración, emite una señal óptica –acústica de aviso los del Tipo
B y los del Tipo A además, pueden poner en funcionamiento un sistema de corte
automático de gas. El Corte automático de gas es un sistema que permite el corte del
suministro de gas al recibir una determinada señal procedente de un detector de gas,
de una central de alarmas o de cualquier otro dispositivo previsto como elemento de
seguridad en la instalación receptora, siendo la reapertura del suministro únicamente
posible mediante un rearme manual.

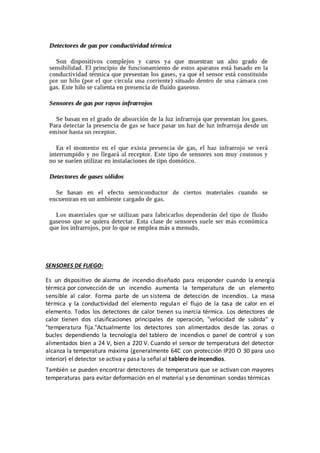

6. SENSORES DE FUEGO:
Es un dispositivo de alarma de incendio diseñado para responder cuando la energía
térmica por convección de un incendio aumenta la temperatura de un elemento
sensible al calor. Forma parte de un sistema de detección de incendios. La masa
térmica y la conductividad del elemento regulan el flujo de la tasa de calor en el
elemento. Todos los detectores de calor tienen su inercia térmica. Los detectores de
calor tienen dos clasificaciones principales de operación, "velocidad de subida" y
"temperatura fija."Actualmente los detectores son alimentados desde las zonas o
bucles dependiendo la tecnología del tablero de incendios o panel de control y son
alimentados bien a 24 V, bien a 220 V. Cuando el sensor de temperatura del detector
alcanza la temperatura máxima (generalmente 64C con protección IP20 O 30 para uso
interior) el detector se activa y pasa la señal al tablero de incendios.
También se pueden encontrar detectores de temperatura que se activan con mayores
temperaturas para evitar deformación en el material y se denominan sondas térmicas

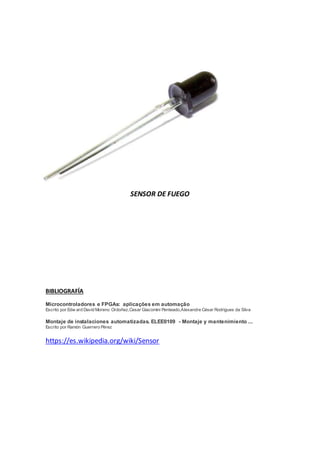

7. SENSOR DE FUEGO
