1. Universidad Nacional Abierta y a Distancia
CEAD Palmira
Ingeniería de Sistemas
Julián Andrés Ibarra Bolaños

2.  Introducción

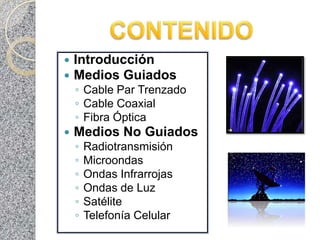

 Medios Guiados
◦ Cable Par Trenzado
◦ Cable Coaxial
◦ Fibra Óptica
 Medios No Guiados
◦ Radiotransmisión
◦ Microondas
◦ Ondas Infrarrojas
◦ Ondas de Luz
◦ Satélite
◦ Telefonía Celular

3.  Canal que permite la transmisión de
información entre dos terminales
 El canal puede ser un medio físico y otras
veces no.
 Se clasifican en:
◦ Medios Guiados
◦ Medios No Guiados

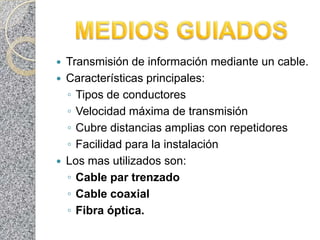

4.  Transmisión de información mediante un cable.
 Características principales:
◦ Tipos de conductores
◦ Velocidad máxima de transmisión
◦ Cubre distancias amplias con repetidores
◦ Facilidad para la instalación
 Los mas utilizados son:
◦ Cable par trenzado
◦ Cable coaxial
◦ Fibra óptica.

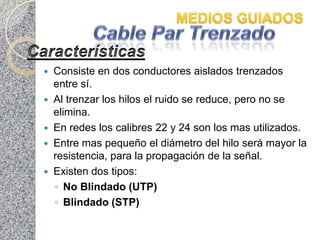

5.  Consiste en dos conductores aislados trenzados
entre sí.
 Al trenzar los hilos el ruido se reduce, pero no se
elimina.
 En redes los calibres 22 y 24 son los mas utilizados.
 Entre mas pequeño el diámetro del hilo será mayor la
resistencia, para la propagación de la señal.
 Existen dos tipos:
◦ No Blindado (UTP)
◦ Blindado (STP)

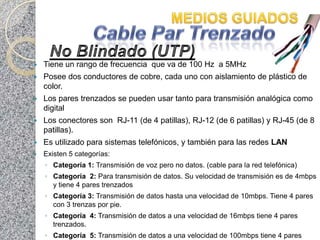

6.  Tiene un rango de frecuencia que va de 100 Hz a 5MHz
 Posee dos conductores de cobre, cada uno con aislamiento de plástico de
color.
 Los pares trenzados se pueden usar tanto para transmisión analógica como
digital
 Los conectores son RJ-11 (de 4 patillas), RJ-12 (de 6 patillas) y RJ-45 (de 8
patillas).
 Es utilizado para sistemas telefónicos, y también para las redes LAN
 Existen 5 categorías:
◦ Categoría 1: Transmisión de voz pero no datos. (cable para la red telefónica)
◦ Categoría 2: Para transmisión de datos. Su velocidad de transmisión es de 4mbps
y tiene 4 pares trenzados
◦ Categoría 3: Transmisión de datos hasta una velocidad de 10mbps. Tiene 4 pares
con 3 trenzas por pie.
◦ Categoría 4: Transmisión de datos a una velocidad de 16mbps tiene 4 pares
trenzados.
◦ Categoría 5: Transmisión de datos a una velocidad de 100mbps tiene 4 pares

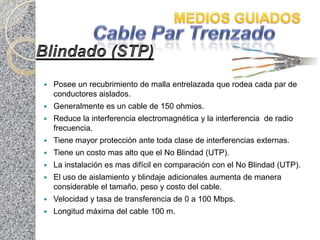

7.  Posee un recubrimiento de malla entrelazada que rodea cada par de
conductores aislados.
 Generalmente es un cable de 150 ohmios.
 Reduce la interferencia electromagnética y la interferencia de radio
frecuencia.
 Tiene mayor protección ante toda clase de interferencias externas.
 Tiene un costo mas alto que el No Blindad (UTP).
 La instalación es mas difícil en comparación con el No Blindad (UTP).
 El uso de aislamiento y blindaje adicionales aumenta de manera
considerable el tamaño, peso y costo del cable.
 Velocidad y tasa de transferencia de 0 a 100 Mbps.
 Longitud máxima del cable 100 m.

8. VENTAJAS
 Bajo Costo
 Facilidad de uso
 Buen rendimiento
 Alto número de estaciones de trabajo
DESVENTAJAS
 Susceptibles a la interferencia de radio
frecuencia y a la interferencia
electromagnética
 Ancho de banda limitado
 Distancia limitada – 100 mts por segmento
 La distancia entre los impulsos de la señal es
más corto

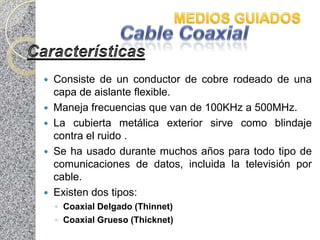

9.  Consiste de un conductor de cobre rodeado de una
capa de aislante flexible.
 Maneja frecuencias que van de 100KHz a 500MHz.
 La cubierta metálica exterior sirve como blindaje
contra el ruido .
 Se ha usado durante muchos años para todo tipo de
comunicaciones de datos, incluida la televisión por
cable.
 Existen dos tipos:
◦ Coaxial Delgado (Thinnet)
◦ Coaxial Grueso (Thicknet)

10.  Consiste en un conductor interno rodeado por un aislante dieléctrico, un
blindaje de hoja de metal, un conductor tejido y una cubierta exterior
protectora.
 Tiene un grosor de 0.25 pulgada y 50 omhs de impedancia
 Las reglas para la instalación y la configuración de segmentos de cable
coaxial grueso son:
◦ La longitud máxima de segmento debe ser 185mts.
◦ Cada segmento de red debe tener una terminación de 50 ohm en cada
extremo.
◦ No puede conectarse en serie más de 5 segmentos de red y solo 3
pueden estar ocupados.
◦ La cantidad máxima de nodos por segmento es de 30.
◦ La distancia mínima de cable entre adaptadores de red es de 0.5 mts.
◦ La cantidad máxima de nodos en una red es de 1.024.
◦ La distancia máxima entre 2 nodos es de 1.425 mts.

11.  El conductor central esta rodeado por un aislante dieléctrico al que, a su
vez lo rodea un blindaje de hoja de metal que también esta cubierto por
un conductor tejido
 Tiene 0.5 pulgadas de diámetro y su longitud máxima es 500 mts.
 Las reglas para la instalación y la configuración de segmentos de cable coaxial
grueso son:
◦ La longitud máxima de segmento de red es de 500mts.
◦ Cada segmento de red debe tener una terminación de 50 ohms en cada
extremo.
◦ No puede conectarse en serie más de 5 segmentos de red y solo tres de estos
pueden estar ocupados. (Tener nodos conectados a ellos).
◦ La cantidad máxima de transceivers por segmento es de 100.
◦ La cantidad máxima de nodos en una red es de 1.024.
◦ Los transceivers no pueden instalarse a menos de 2.5mts.
◦ Los cables de bajada no pueden ser más largos de 50 mts.
◦ La distancia máxima entre dos estaciones cualquiera es de 3.000 mts

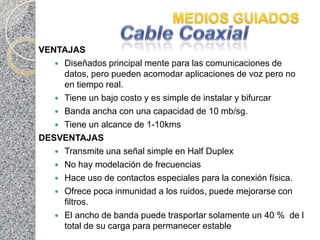

12. VENTAJAS
 Diseñados principal mente para las comunicaciones de
datos, pero pueden acomodar aplicaciones de voz pero no
en tiempo real.
 Tiene un bajo costo y es simple de instalar y bifurcar
 Banda ancha con una capacidad de 10 mb/sg.
 Tiene un alcance de 1-10kms
DESVENTAJAS
 Transmite una señal simple en Half Duplex
 No hay modelación de frecuencias
 Hace uso de contactos especiales para la conexión física.
 Ofrece poca inmunidad a los ruidos, puede mejorarse con
filtros.
 El ancho de banda puede trasportar solamente un 40 % de l
total de su carga para permanecer estable

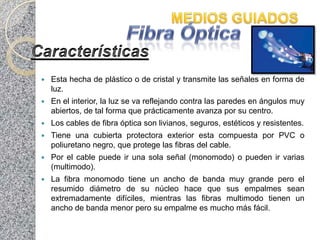

13.  Esta hecha de plástico o de cristal y transmite las señales en forma de
luz.
 En el interior, la luz se va reflejando contra las paredes en ángulos muy
abiertos, de tal forma que prácticamente avanza por su centro.
 Los cables de fibra óptica son livianos, seguros, estéticos y resistentes.
 Tiene una cubierta protectora exterior esta compuesta por PVC o
poliuretano negro, que protege las fibras del cable.
 Por el cable puede ir una sola señal (monomodo) o pueden ir varias
(multimodo).
 La fibra monomodo tiene un ancho de banda muy grande pero el
resumido diámetro de su núcleo hace que sus empalmes sean
extremadamente difíciles, mientras las fibras multimodo tienen un
ancho de banda menor pero su empalme es mucho más fácil.

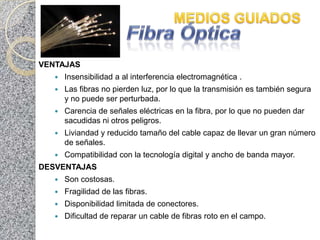

14. VENTAJAS
 Insensibilidad a al interferencia electromagnética .
 Las fibras no pierden luz, por lo que la transmisión es también segura
y no puede ser perturbada.
 Carencia de señales eléctricas en la fibra, por lo que no pueden dar
sacudidas ni otros peligros.
 Liviandad y reducido tamaño del cable capaz de llevar un gran número
de señales.
 Compatibilidad con la tecnología digital y ancho de banda mayor.
DESVENTAJAS
 Son costosas.
 Fragilidad de las fibras.
 Disponibilidad limitada de conectores.
 Dificultad de reparar un cable de fibras roto en el campo.

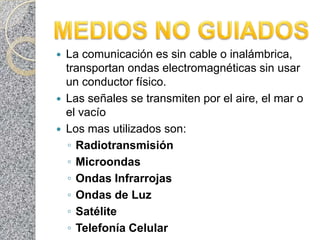

15.  La comunicación es sin cable o inalámbrica,
transportan ondas electromagnéticas sin usar
un conductor físico.
 Las señales se transmiten por el aire, el mar o
el vacío
 Los mas utilizados son:
◦ Radiotransmisión
◦ Microondas
◦ Ondas Infrarrojas
◦ Ondas de Luz
◦ Satélite
◦ Telefonía Celular

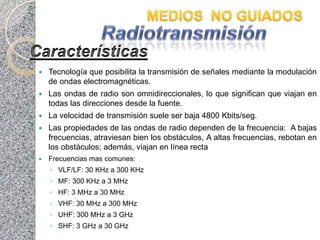

16.  Tecnología que posibilita la transmisión de señales mediante la modulación
de ondas electromagnéticas.
 Las ondas de radio son omnidireccionales, lo que significan que viajan en
todas las direcciones desde la fuente.
 La velocidad de transmisión suele ser baja 4800 Kbits/seg.
 Las propiedades de las ondas de radio dependen de la frecuencia: A bajas
frecuencias, atraviesan bien los obstáculos, A altas frecuencias, rebotan en
los obstáculos; además, viajan en línea recta
 Frecuencias mas comunes:
◦ VLF/LF: 30 KHz a 300 KHz
◦ MF: 300 KHz a 3 MHz
◦ HF: 3 MHz a 30 MHz
◦ VHF: 30 MHz a 300 MHz
◦ UHF: 300 MHz a 3 GHz
◦ SHF: 3 GHz a 30 GHz

17. VENTAJAS
 Fáciles de generar
 Largas distancias
 Atraviesan paredes de edificios
DESVENTAJAS
 Sujetas a interferencias por equipos eléctricos
 Son absorbidas por la lluvia

18.  Las estaciones consisten en una antena tipo plato y de
circuitos que interconectan la antena con la terminal del
usuario.
 Se utiliza tanto para la comunicación telefónica de larga
distancia, los teléfonos celulares, la distribución de la
televisión, y otras.
 El ancho de banda varia entre 300 a 3.000 MHz, aunque
con algunos canales de banda superior podría estar entre
los 3.5 GHz y 26 GHz
 A 100m de altura se alcanzan unos 80 Km sin
repetidores.
 Constan de antenas bien alineadas para transmitir cierto
grupo de ondas en línea recta.

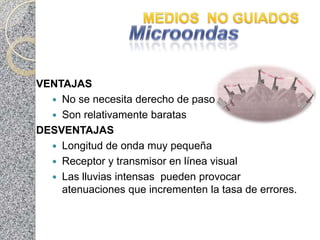

19. VENTAJAS
 No se necesita derecho de paso
 Son relativamente baratas
DESVENTAJAS
 Longitud de onda muy pequeña
 Receptor y transmisor en línea visual
 Las lluvias intensas pueden provocar
atenuaciones que incrementen la tasa de errores.

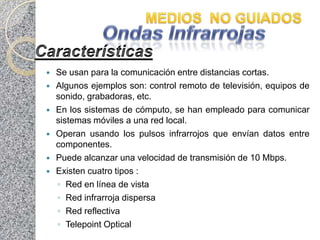

20.  Se usan para la comunicación entre distancias cortas.
 Algunos ejemplos son: control remoto de televisión, equipos de
sonido, grabadoras, etc.
 En los sistemas de cómputo, se han empleado para comunicar
sistemas móviles a una red local.
 Operan usando los pulsos infrarrojos que envían datos entre
componentes.
 Puede alcanzar una velocidad de transmisión de 10 Mbps.
 Existen cuatro tipos :
◦ Red en línea de vista
◦ Red infrarroja dispersa
◦ Red reflectiva
◦ Telepoint Optical

21. VENTAJAS
 Tienen un ancho de banda alto
 Seguridad de los datos
 Costos económicos
DESVENTAJAS
 No atraviesan objetos sólidos o paredes.
 Es sumamente sensible a objetos móviles que
interfieren y perturban la comunicación entre
emisor y receptor.
 Las velocidades de transmisión no son altas y solo
se han conseguido con enlaces punto a punto

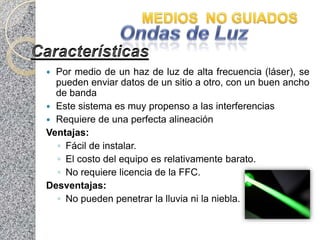

22.  Por medio de un haz de luz de alta frecuencia (láser), se
pueden enviar datos de un sitio a otro, con un buen ancho
de banda
 Este sistema es muy propenso a las interferencias
 Requiere de una perfecta alineación
Ventajas:
◦ Fácil de instalar.
◦ El costo del equipo es relativamente barato.
◦ No requiere licencia de la FFC.
Desventajas:
◦ No pueden penetrar la lluvia ni la niebla.

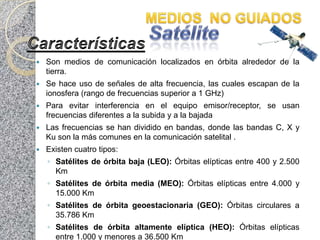

23.  Son medios de comunicación localizados en órbita alrededor de la
tierra.
 Se hace uso de señales de alta frecuencia, las cuales escapan de la
ionosfera (rango de frecuencias superior a 1 GHz)
 Para evitar interferencia en el equipo emisor/receptor, se usan
frecuencias diferentes a la subida y a la bajada
 Las frecuencias se han dividido en bandas, donde las bandas C, X y
Ku son la más comunes en la comunicación satelital .
 Existen cuatro tipos:
◦ Satélites de órbita baja (LEO): Órbitas elípticas entre 400 y 2.500
Km
◦ Satélites de órbita media (MEO): Órbitas elípticas entre 4.000 y
15.000 Km
◦ Satélites de órbita geoestacionaria (GEO): Órbitas circulares a
35.786 Km
◦ Satélites de órbita altamente elíptica (HEO): Órbitas elípticas
entre 1.000 y menores a 36.500 Km

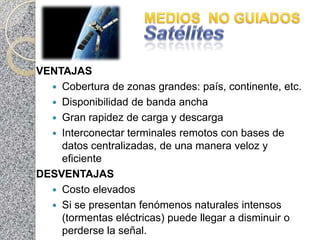

24. VENTAJAS
 Cobertura de zonas grandes: país, continente, etc.
 Disponibilidad de banda ancha
 Gran rapidez de carga y descarga
 Interconectar terminales remotos con bases de
datos centralizadas, de una manera veloz y
eficiente
DESVENTAJAS
 Costo elevados
 Si se presentan fenómenos naturales intensos
(tormentas eléctricas) puede llegar a disminuir o
perderse la señal.

25.  Se manipula por medio de un dispositivo inalámbrico electrónico para
acceder y utilizar servicios de red.
 Permite establecer una llamada entre dos usuarios en cualquier parte
del planeta.
 El proveedor de servidores es capaz de localizar y seguir al que llama,
asignando un canal a la llamada y transfiriendo la señal de un canal a
otro a medida que el dispositivo se mueve fuera del rango de un canal y
dentro del rango de otro.
 Tanto las antenas como las terminales son emisores-receptores de
ondas electromagnéticas con frecuencias entre los 900 y 2.000 MHz
 Consta de tres partes:
◦ Estaciones Base: Encargadas de transmitir y recibir la señal
◦ Centrales de Conmutación: Permiten la conexión entre dos
terminales concretos.
◦ Teléfonos Móviles: Encargados de recoger o enviar la señal a la
estación base.

26. VENTAJAS
 Siempre comunicado, casi en todo lugar
 Es móvil e inalámbrico
 Portable y pequeño
DESVENTAJAS
 Perjudica el oído las ondas producidas por los
equipos
