El documento describe diferentes tipos de topologías de red, incluyendo bus, estrella, mixta, anillo, malla, totalmente conexa y doble anillo. Define cada una y explica sus características principales, como que en una topología de bus todos los dispositivos comparten el mismo canal de comunicación, mientras que en una topología de estrella los dispositivos se conectan a un punto central.

1. CAROLINA SEPÚLVEDA BETANCUR
LEIDY JOHANA CASTAÑO HERNANDEZ
*

2. *

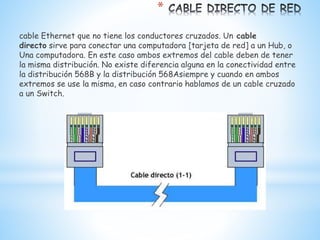

cable Ethernet que no tiene los conductores cruzados. Un cable
directo sirve para conectar una computadora [tarjeta de red] a un Hub, o
Una computadora. En este caso ambos extremos del cable deben de tener
la misma distribución. No existe diferencia alguna en la conectividad entre
la distribución 568B y la distribución 568Asiempre y cuando en ambos
extremos se use la misma, en caso contrario hablamos de un cable cruzado
a un Switch.

3. *

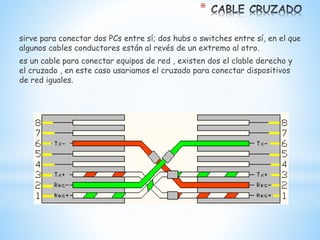

sirve para conectar dos PCs entre sí; dos hubs o switches entre sí, en el que
algunos cables conductores están al revés de un extremo al otro.
es un cable para conectar equipos de red , existen dos el clable derecho y
el cruzado , en este caso usariamos el cruzado para conectar dispositivos
de red iguales.

4. *

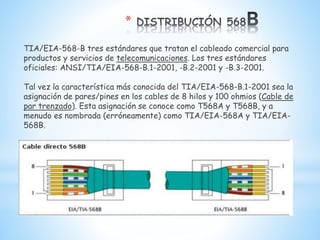

TIA/EIA-568-B tres estándares que tratan el cableado comercial para
productos y servicios de telecomunicaciones. Los tres estándares
oficiales: ANSI/TIA/EIA-568-B.1-2001, -B.2-2001 y -B.3-2001.
Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la
asignación de pares/pines en los cables de 8 hilos y 100 ohmios (Cable de
par trenzado). Esta asignación se conoce como T568A y T568B, y a
menudo es nombrada (erróneamente) como TIA/EIA-568A y TIA/EIA-
568B.

5. *

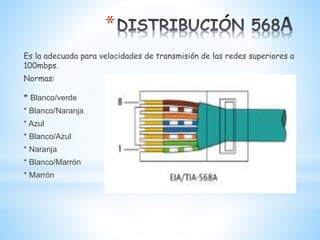

Es la adecuada para velocidades de transmisión de las redes superiores a
100mbps.
Normas:
* Blanco/verde
* Blanco/Naranja
* Azul
* Blanco/Azul
* Naranja
* Blanco/Marrón
* Marrón

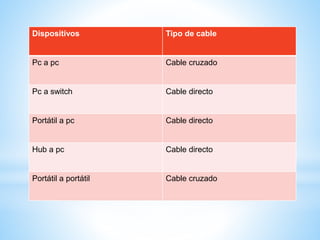

6. Dispositivos Tipo de cable
Pc a pc Cable cruzado
Pc a switch Cable directo
Portátil a pc Cable directo
Hub a pc Cable directo
Portátil a portátil Cable cruzado

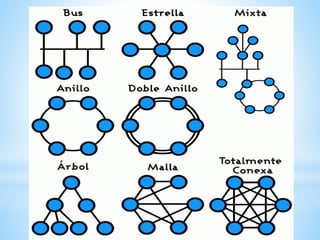

8. TOPOLOGIAS DE RED
BUS: Una red en bus es aquella topología que se caracteriza por tener un
único canal de comunicaciones (denominado bus, troncal o backbone) al cual se
conectan los diferentes dispositivos. De esta forma todos los dispositivos
comparten el mismo canal para comunicarse entre sí.
ESTRELLA: Una red en estrella es una red de computadoras donde las
estaciones están conectadas directamente a un punto central y todas las
comunicaciones se hacen necesariamente a través de ese punto (conmutador,
repetidor o concentrador). Los dispositivos no están directamente conectados
entre sí, además de que no se permite tanto tráfico de información.
MIXTA: Las topologías mixtas son aquellas en las que se aplica una mezcla
entre alguna de las otras topologías : bus, estrella o anillo. Principalmente
podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
ANILLO: Una red en anillo es una topología de red en la que cada estación
tiene una única conexión de entrada y otra de salida. Cada estación tiene un
receptor y un transmisor que hace la función de traductor, pasando la señal a
la siguiente estación.

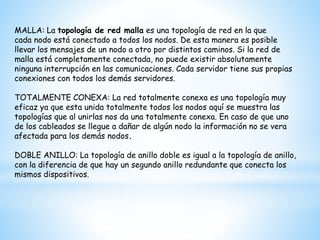

9. MALLA: La topología de red malla es una topología de red en la que
cada nodo está conectado a todos los nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por distintos caminos. Si la red de
malla está completamente conectada, no puede existir absolutamente
ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias
conexiones con todos los demás servidores.
TOTALMENTE CONEXA: La red totalmente conexa es una topología muy
eficaz ya que esta unida totalmente todos los nodos aquí se muestra las
topologías que al unirlas nos da una totalmente conexa. En caso de que uno
de los cableados se llegue a dañar de algún nodo la información no se vera
afectada para los demás nodos.
DOBLE ANILLO: La topología de anillo doble es igual a la topología de anillo,
con la diferencia de que hay un segundo anillo redundante que conecta los
mismos dispositivos.

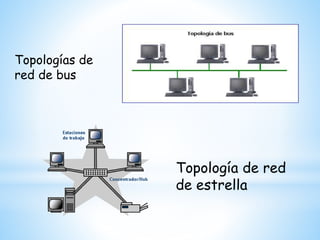

10. Topologías de
red de bus
Topología de red
de estrella

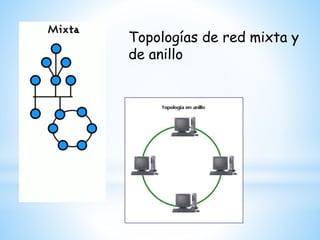

11. Topologías de red mixta y
de anillo

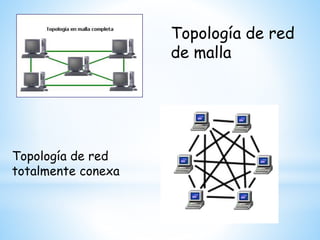

12. Topología de red
de malla
Topología de red
totalmente conexa

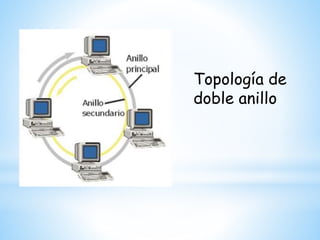

13. Topología de
doble anillo
