2. CABLE DIRECTO DE RED
• El cable directo de red sirve para conectar dispositivos desiguales, como
un computador con un HUB o SWITCH. En este caso ambos extremos del
cable deben de tener la misma distribución.
3. CABLE CRUZADO DE RED
• Un cable cruzado es un cable que interconecta todas las señales de salida
en un conector con las señales de entrada en el otro conector, y viceversa;
permitiendo a dos dispositivos electrónicos conectarse entre sí con
una comunicación full dúplex.
• Actualmente la mayoría de hubs o switches soportan cables
cruzados para conectar entre sí. A algunas tarjetas de red les es
indiferente que se les conecte un cable cruzado o normal, ellas
mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch

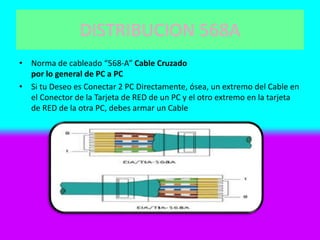

4. DISTRIBUCION 568A
• Norma de cableado “568-A” Cable Cruzado
por lo general de PC a PC
• Si tu Deseo es Conectar 2 PC Directamente, ósea, un extremo del Cable en
el Conector de la Tarjeta de RED de un PC y el otro extremo en la tarjeta
de RED de la otra PC, debes armar un Cable
6. DISTRIBUCION 568B
• Norma de cableado “568-B”
Si deseas conectar 1 PC a otros dispositivo, ya sea un HUB, un SWITCH o
un ROUTER, debes usar un cable Directo (aunque ahora los dispositivos
aceptan lo que sea)
básicamente un Cable directo es que en ambos lados los 8 hilos (PIN)
coincidan, de ahí su nombre Lineal
Pero para eso hay un STANDAR de colores U_U y aquí la tabla de como
debemos Armar un Cable Directo
7. EJEMPLOS
• Conector 1 Nº Pin a Nº Pin Conector 2
Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
Naranja Pin 2 a Pin 2 Naranja
Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
Azul Pin 4 a Pin 4 Azul
Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
Verde Pin 6 a Pin 6 Verde
Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
Marrón Pin 8 a Pin 8 Marrón
8. TIPOS DE CABLE
DISPOSITIVOS TIPOS DE RED
PC A PC CABLE CRUZADO D RED
PC A SWITCH CABLE DIRECTO DE RED
PORTATIL A PC CABLE CRUZADO DE RED
PORTATIL APORTATIL CABLE CRUZADO DE RED
HUB A PC CABLE DIRECTO DE RED

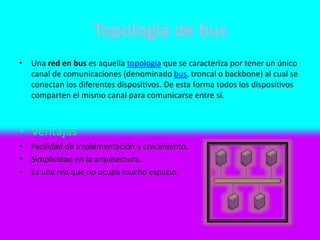

10. Topología de bus
• Una red en bus es aquella topología que se caracteriza por tener un único
canal de comunicaciones (denominado bus, troncal o backbone) al cual se
conectan los diferentes dispositivos. De esta forma todos los dispositivos
comparten el mismo canal para comunicarse entre sí.
• Ventajas
• Facilidad de implementación y crecimiento.
• Simplicidad en la arquitectura.
• Es una red que no ocupa mucho espacio.

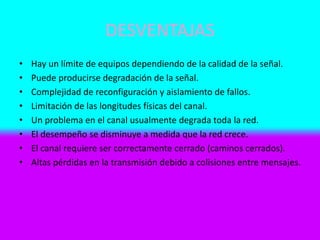

11. DESVENTAJAS
• Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
• El desempeño se disminuye a medida que la red crece.
• El canal requiere ser correctamente cerrado (caminos cerrados).
• Altas pérdidas en la transmisión debido a colisiones entre mensajes.

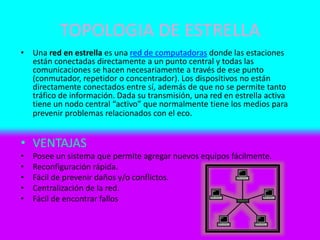

12. TOPOLOGIA DE ESTRELLA
• Una red en estrella es una red de computadoras donde las estaciones
están conectadas directamente a un punto central y todas las
comunicaciones se hacen necesariamente a través de ese punto
(conmutador, repetidor o concentrador). Los dispositivos no están
directamente conectados entre sí, además de que no se permite tanto
tráfico de información. Dada su transmisión, una red en estrella activa
tiene un nodo central “activo” que normalmente tiene los medios para
prevenir problemas relacionados con el eco.
• VENTAJAS
• Posee un sistema que permite agregar nuevos equipos fácilmente.
• Reconfiguración rápida.
• Fácil de prevenir daños y/o conflictos.
• Centralización de la red.
• Fácil de encontrar fallos

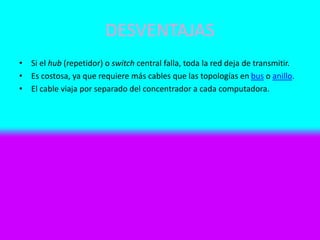

13. DESVENTAJAS
• Si el hub (repetidor) o switch central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cables que las topologías en bus o anillo.
• El cable viaja por separado del concentrador a cada computadora.
14. TOPOLOGIA DE ANILLO
• Una red en anillo es una topología de red en la que cada estación tiene
una única conexión de entrada y otra de salida. Cada estación tiene un
receptor y un transmisor que hace la función de traductor, pasando la
señal a la siguiente estación.
• VENTAJAS
• El sistema provee un acceso equitativo para todas las computadoras.
• El rendimiento no decae cuando muchos usuarios utilizan la red.
• Arquitectura muy sólida.
• Facilidad para la fluidez de datos.

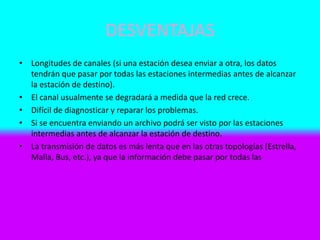

15. DESVENTAJAS
• Longitudes de canales (si una estación desea enviar a otra, los datos
tendrán que pasar por todas las estaciones intermedias antes de alcanzar
la estación de destino).
• El canal usualmente se degradará a medida que la red crece.
• Difícil de diagnosticar y reparar los problemas.
• Si se encuentra enviando un archivo podrá ser visto por las estaciones
intermedias antes de alcanzar la estación de destino.
• La transmisión de datos es más lenta que en las otras topologías (Estrella,
Malla, Bus, etc.), ya que la información debe pasar por todas las

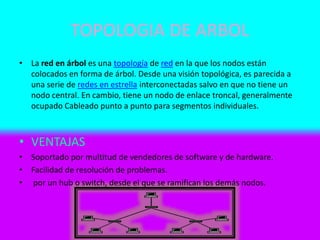

16. TOPOLOGIA DE ARBOL
• La red en árbol es una topología de red en la que los nodos están
colocados en forma de árbol. Desde una visión topológica, es parecida a
una serie de redes en estrella interconectadas salvo en que no tiene un
nodo central. En cambio, tiene un nodo de enlace troncal, generalmente
ocupado Cableado punto a punto para segmentos individuales.
• VENTAJAS
• Soportado por multitud de vendedores de software y de hardware.
• Facilidad de resolución de problemas.
• por un hub o switch, desde el que se ramifican los demás nodos.
17. DESVENTAJAS
• Se requiere mucho cable.
• La medida de cada segmento viene determinada por el tipo de cable
utilizado.
• Si se viene abajo el segmento principal todo el segmento se viene abajo
con él.
• Es más difícil su configuración.
• Si se llegara a desconectar un nodo, todos lo que están conectados a ellos
se desconectan también.

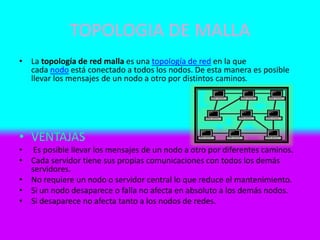

18. TOPOLOGIA DE MALLA
• La topología de red malla es una topología de red en la que
cada nodo está conectado a todos los nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por distintos caminos.
• VENTAJAS
• Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
• Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
• No requiere un nodo o servidor central lo que reduce el mantenimiento.
• Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
• Si desaparece no afecta tanto a los nodos de redes.
19. DESVENTAJAS
• El costo de la red puede aumentar en los casos en los que se implemente
de forma alámbrica, la topología de red y las características de la misma
implican el uso de más recursos.
• En el caso de implementar una red en malla para atención de emergencias
en ciudades con densidad poblacional de más de 5000 habitantes por
kilómetro cuadrado, la disponibilidad del ancho de banda puede verse
afectada por la cantidad de usuarios que hacen uso de la red
simultáneamente; para entregar un ancho de banda que garantice la tasa
de datos en demanda y, que en particular, garantice las comunicaciones
entre organismos de rescate, es necesario instalar más puntos de acceso,
por tanto, se incrementan los costos de implementación y puesta en
marcha.
20. TOPOLOGIA DE DOBLE ANILLO
• Una topología en anillo doble como su nombre lo indica en vez de solo
tener un anillo tiene dos anillos concéntricos para trasmitir la información,
donde cada host de la red está conectado a ambos anillos, aunque los dos
anillos no están conectados directamente entre sí.
• VENTAJAS
• Redundancia, porque si falla el primer anillo queda el segundo.
• Otra ventaja podemos mencionar que incrementa la confiabilidad y la
flexibilidad de la red
21. DESVENTAJAS
• Una desventaja muy común que tiene la topología de doble anillo es el
costo ya que se duplica la infraestructura necesaria.
• Si se rompe el cable que forma el anillo se paraliza
toda la red.
• Es difícil de instalar
• Requiere mantenimiento
22. TOPOLOGIA MIXTA
• Las topologías mixtas son aquellas en las que se aplica una mezcla entre
alguna de las otras topologías : bus, estrella o anillo. Principalmente
podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
• VENTAJAS
• Combina las ventajas de las que disponen otras redes

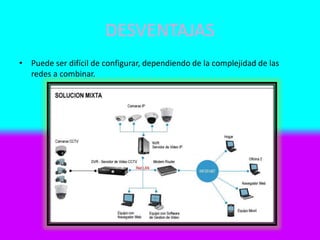

23. DESVENTAJAS
• Puede ser difícil de configurar, dependiendo de la complejidad de las
redes a combinar.
