El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión. Las transmisiones se realizan habitualmente empleando ondas electromagnéticas que se propagan a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío.
2. El medio de transmisión constituye el soporte físico a través del
cual emisor y receptor pueden comunicarse en un sistema de
transmisión de datos. Distinguimos dos tipos de medios: guiados y
no guiados. En ambos casos, la transmisión se realiza por medio
de ondas electromagnéticas. Los medios guiados conducen las
ondas a través de un campo físico (cables). Los medios no guiados
proporcionan un soporte para que las ondas se transmitan, pero no
las dirigen (como es el aire).
*

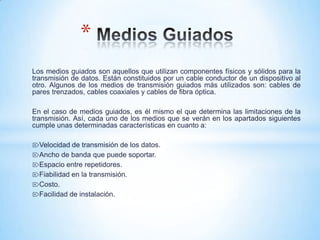

3. Los medios guiados son aquellos que utilizan componentes físicos y sólidos para la
transmisión de datos. Están constituidos por un cable conductor de un dispositivo al
otro. Algunos de los medios de transmisión guiados más utilizados son: cables de
pares trenzados, cables coaxiales y cables de fibra óptica.
En el caso de medios guiados, es él mismo el que determina las limitaciones de la
transmisión. Así, cada uno de los medios que se verán en los apartados siguientes
cumple unas determinadas características en cuanto a:
⌦Velocidad de transmisión de los datos.
⌦Ancho de banda que puede soportar.
⌦Espacio entre repetidores.
⌦Fiabilidad en la transmisión.
⌦Costo.
⌦Facilidad de instalación.
*
4. 1. CABLE DE PAR TRENZADO
Es el medio de transmisión guiado más utilizado para datos analógicos y digitales, en
diferentes tipos de tráfico: voz, datos y video.
Se le dio este nombre por tener dos alambres de cobre, de 1 mm de espesor, trenzados
entre si en forma de hélice y aislados, lo que hace que se elimine la interferencia entre
pares y que tenga una baja inmunidad al ruido electromagnético.
El cable par trenzado puede alcanzar varios Mbps de ancho de banda, dependiendo del
calibre, el material y la distancia. Puede adquirirse por un bajo costo. Un ejemplo de su
uso es el sistema telefónico. Existen dos tipos de par trenzado: sin blindaje y blindado.
1.1 Cable de par trenzado sin blindaje (UTP: Unshielded Twisted Pair)
El cable de par trenzado sin blindaje es el tipo más frecuente de medio de comunicación
que se usa actualmente, tiene una amplia difusión en telefonía y en redes LAN
*
5. Ventajas:
• Es una tecnología bien estudiada
• No requiere una habilidad especial para instalación
• La instalación es rápida y fácil
• La emisión de señales al exterior es mínima.
• Ofrece alguna inmunidad frente a interferencias, modulación cruzada y corrosión.
Desventajas:
• Mayor tasa de error respecto a otros tipos de cable, así como sus limitaciones
para trabajar a distancias elevadas sin regeneración.
*

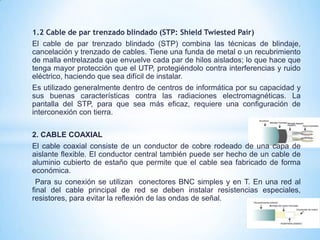

6. 1.2 Cable de par trenzado blindado (STP: Shield Twiested Pair)
El cable de par trenzado blindado (STP) combina las técnicas de blindaje,
cancelación y trenzado de cables. Tiene una funda de metal o un recubrimiento
de malla entrelazada que envuelve cada par de hilos aislados; lo que hace que
tenga mayor protección que el UTP, protegiéndolo contra interferencias y ruido
eléctrico, haciendo que sea difícil de instalar.
Es utilizado generalmente dentro de centros de informática por su capacidad y
sus buenas características contra las radiaciones electromagnéticas. La
pantalla del STP, para que sea más eficaz, requiere una configuración de
interconexión con tierra.
2. CABLE COAXIAL
El cable coaxial consiste de un conductor de cobre rodeado de una capa de
aislante flexible. El conductor central también puede ser hecho de un cable de
aluminio cubierto de estaño que permite que el cable sea fabricado de forma
económica.
Para su conexión se utilizan conectores BNC simples y en T. En una red al
final del cable principal de red se deben instalar resistencias especiales,
resistores, para evitar la reflexión de las ondas de señal.

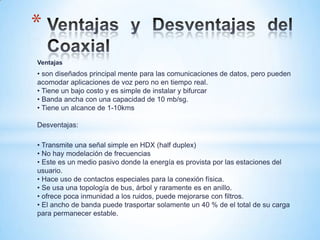

7. Ventajas
• son diseñados principal mente para las comunicaciones de datos, pero pueden
acomodar aplicaciones de voz pero no en tiempo real.
• Tiene un bajo costo y es simple de instalar y bifurcar
• Banda ancha con una capacidad de 10 mb/sg.
• Tiene un alcance de 1-10kms
Desventajas:
• Transmite una señal simple en HDX (half duplex)
• No hay modelación de frecuencias
• Este es un medio pasivo donde la energía es provista por las estaciones del
usuario.
• Hace uso de contactos especiales para la conexión física.
• Se usa una topología de bus, árbol y raramente es en anillo.
• ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.
• El ancho de banda puede trasportar solamente un 40 % de el total de su carga
para permanecer estable.
*
8. 2.1 Banda base (Baseband).
Es de bajo costo, tiene mayor inmunidad al ruido que el cable de pares y es usado
en redes locales como:
10BASE-5: Coaxial grueso, 5 segmentos c/u de 500 mts, 100 estaciones por
segmento.
10BASE-2: Coaxial delgado, 5 segmentos, c/u de 200 mts, 30 estaciones por
segmento.
Se utiliza para transmisión digital, operando en modo halfduplex.
Está compuesto por un núcleo de cobre, aislante y malla conductora. Tiene 50
ohmios y con cables de 1 km se alcanzan 10 Mbps.
Existen dos tipos de cable coaxial banda base: coaxial grueso (Thick) y coaxial fino
(Thin).
2.2 Banda ancha (Broadband)
Es utilizado para infraestructura de TV por cable, para la transmisión de datos con
el acceso a Internet y también permite aplicaciones en tiempo real. Se conoce como
la red HFC (Hybrid Fiber Coaxial).
Tiene un alcance de 5 Kmts, un ancho de banda de 300-450 Mhz y un tamaño de
canal de TV de 6 Mhz. Es posible alcanzar hasta 150 Mbps, pero necesita
amplificadores intermedios que conviertan el canal en unidireccional.
Broadband se utiliza para transmisión analógica y aunque cada canal es half
duplex, con 2 se obtiene full duplex.
9. 3. FIBRA ÓPTICA
La luz es una onda electromagnética y por tanto posee características como
reflexión y refracción. La fibra óptica se basa en este último principio, donde en vez
de corriente eléctrica se transmite luz. Está construida a partir de vidrio (SiO2) o
plásticos altamente puros (Kebral).
Principios de la propagación de la luz
La fibra óptica está compuesta por dos capas de vidrio, cada una con distinto índice
de refracción. El índice de refracción del núcleo es mayor que el del revestimiento,
por la cual, la luz introducida al interior de la fibra se mantiene y propaga a través del
núcleo.
El modo de propagación hace referencia a las diferentes trayectorias que sigue la luz
al interior del núcleo en su recorrido del origen al destino. La fibra puede ser:
Multimodo o Monomodo.
10. Ventajas
• Bajas pérdidas: es posible transmitir las señales a larga distancia sin necesidad de
repetidores o poner estos muy separados entre ellos.
• Gran capacidad para transmitir datos debido a la elevada frecuencia de la
portadora.
• Inmunidad frente a interferencias electromagnéticas radiaciones.
• Son dieléctricas: asegura el aislamiento eléctrico del cable y permite su empleo y
manipulación sin peligro en instalaciones de alta tensión.
Desventajas:
• Mayor coste
• Necesidad de usar transmisores y receptores más caros
• La fibra óptica convencional no puede transmitir potencias elevadas.
• No puede transmitir potencia eléctrica para alimentar dispositivos.
*

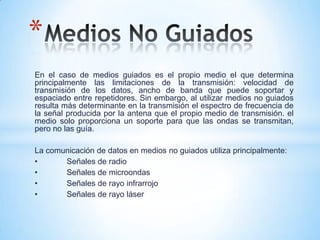

11. En el caso de medios guiados es el propio medio el que determina
principalmente las limitaciones de la transmisión: velocidad de
transmisión de los datos, ancho de banda que puede soportar y
espaciado entre repetidores. Sin embargo, al utilizar medios no guiados
resulta más determinante en la transmisión el espectro de frecuencia de
la señal producida por la antena que el propio medio de transmisión. el
medio solo proporciona un soporte para que las ondas se transmitan,
pero no las guía.
La comunicación de datos en medios no guiados utiliza principalmente:
• Señales de radio
• Señales de microondas
• Señales de rayo infrarrojo
• Señales de rayo láser
*

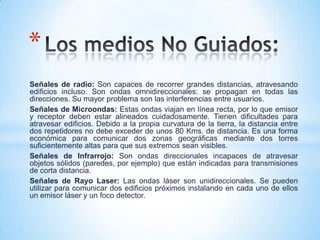

12. Señales de radio: Son capaces de recorrer grandes distancias, atravesando
edificios incluso. Son ondas omnidireccionales: se propagan en todas las
direcciones. Su mayor problema son las interferencias entre usuarios.
Señales de Microondas: Estas ondas viajan en línea recta, por lo que emisor
y receptor deben estar alineados cuidadosamente. Tienen dificultades para
atravesar edificios. Debido a la propia curvatura de la tierra, la distancia entre
dos repetidores no debe exceder de unos 80 Kms. de distancia. Es una forma
económica para comunicar dos zonas geográficas mediante dos torres
suficientemente altas para que sus extremos sean visibles.
Señales de Infrarrojo: Son ondas direccionales incapaces de atravesar
objetos sólidos (paredes, por ejemplo) que están indicadas para transmisiones
de corta distancia.
Señales de Rayo Laser: Las ondas láser son unidireccionales. Se pueden
utilizar para comunicar dos edificios próximos instalando en cada uno de ellos
un emisor láser y un foco detector.
*

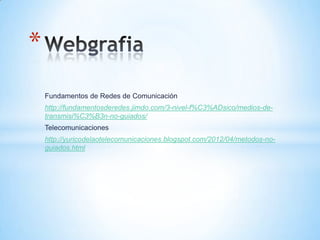

13. Fundamentos de Redes de Comunicación
