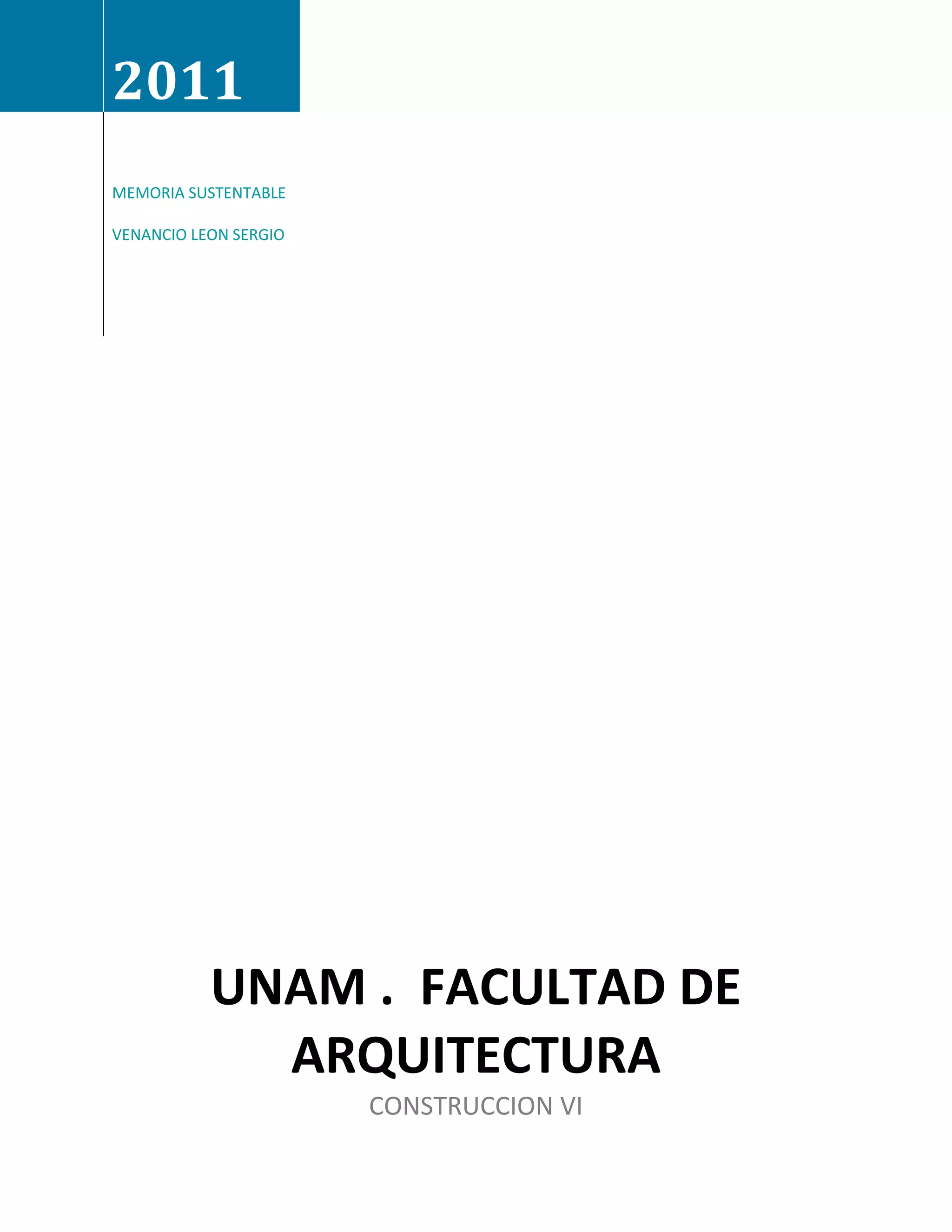

1. 2011
MEMORIA SUSTENTABLE
VENANCIO LEON SERGIO
UNAM . FACULTAD DE
ARQUITECTURA
CONSTRUCCION VI

2. MEMORIA
COORPORATIVO
Ubicación: Ave. Revolución No. 1543 Tlacopac entre Calle de Ma. Luisa y San Carlos frente
al Instituto Helénico, México Distrito Federal.
El predio asignado para esta construcción tiene una superficie de 1200 m2, de forma
rectangular con un frente de 30 m y una profundidad de 40 m, como avenida principal esta el ave.
Revolución, este edificio contara con una superficie permeable del 35 % del total de la superficie.
Dicho edificio será destinado para una marca comercial de artículos deportivos, y en este
se desarrollara todo lo administrativo, la solución que se le da en primer estancia será, 5 niveles de
sótano para 140 automóviles y 9 niveles para usos diversos, para mayor acceso para el sótano
contaremos con elevadores de autos así se evitara el uso de rampas.
El desplante de mi edificio será con la unión de 3 cuerpos de forma cuadrangular que se
interceptan para lograr unirlos y hacer un solo edificio aunque cada uno de ellos tendrán
diferentes alturas, respetando colindancias, el 1er rectángulo tendrá medidas de 10m x 10 m, y
una superficie de 100 m2, el segundo tendrá medidas de 15 m x 15 m y una superficie de 225 m2
y por ultimo uno que tendrá medidas de 20 m x 20 m y una superficie de 400 m2, estos tres unidos
tendrán una superficie de 6000 m2, esto permitiendo utilizar la mitad del área del terreno para
generar áreas verdes y poder lograr que los trabajadores puedan salir a tomar sus alimentos o
simplemente relajarse. El estacionamiento contara con toda la superficie del terreno para su
desarrollo, con esto se necesitara que se prepare la loza para poder colocar dichos jardines.
El área total de este conjunto será de 11,225.25 m2, del cual 5822.25 m serán para
estacionamiento en el sótano con una capacidad de 146 cajones de estacionamiento de los cuales
7 serán para personas con discapacidad, para llegar al primer nivel de sótano será por rampa y a
partir de ahí será por el elevador de autos así evitaremos la congestión de automóviles al llegar al
edificio, este estacionamiento abastecerá a 512 empleados así como a visitantes. Al parecer dichos
cajones no serán suficientes para los empleados así que podemos decir que no cumple con el
reglamento.
Sótano 1
Este es el ultimo nivel de estacionamiento será para 33 cajones de estacionamiento y 1 para
personas con discapacidad, este cuenta con escaleras para llegar a cualquiera de los niveles, al
igual que elevadores de personas, contamos con elevadores de autos, este sótano tendrá una
superficie de 5826.25 m2

3. Sótano 2
4to nivel de estacionamiento será para 33 cajones de estacionamiento y 1 para personas con
discapacidad, este cuenta con escaleras para llegar a cualquiera de los niveles, al igual que
elevadores de personas, contamos con elevadores de autos, este sótano tendrá una superficie de
5826.25 m2
Sótano 3
3er nivel de estacionamiento será para 33 cajones de estacionamiento y 1 para personas con
discapacidad, este cuenta con escaleras para llegar a cualquiera de los niveles, al igual que
elevadores de personas, contamos con elevadores de autos, este sótano tendrá una superficie de
5826.25 m2
Sótano 4
2do nivel de estacionamiento será para 28 cajones de estacionamiento y 1 para personas con
discapacidad, este cuenta con escaleras para llegar a cualquiera de los niveles, al igual que
elevadores de personas, contamos con elevadores de autos, este contara con baños para hombres
y para mujeres ya que en este nivel se colocara una subestación eléctrica al igual que una área de
vestidores para empleados de limpieza y una bodega para los materiales utilizados para el higiene
del mismo este sótano tendrá una superficie de 5826.25 m2.
Sótano 5
1er nivel de estacionamiento será para 16 cajones de estacionamiento y 3 para personas con
discapacidad, este cuenta con escaleras para llegar a cualquiera de los niveles, al igual que
elevadores de personas, contamos con elevadores de autos, este contara con baños para hombres
y para mujeres ya que en este nivel se colocara una subestación eléctrica al igual que una área de
vestidores para empleados de limpieza y una bodega para los materiales utilizados para el higiene
del mismo este sótano tendrá una superficie de 5826.25 m2.
Planta de acceso
Para este nivel encontraremos el acceso peatonal y vehicular así como rampas para
personas con capacidades diferentes, en esta planta habla un control de acceso así como una
pequeña sala de espera, la planta está dividida entre dos partes esto lo divide los servicios, la
primera parte será de exhibición que tendrá vista hacia la calle y la segunda será para venta y
exhibición así como probadores y baños. Los servicios se incluyen los 2 elevadores, escaleras con

4. 22 escalones y baños de hombre y de mujeres con 2 muebles en cada uno. También cuenta
externamente con escaleras de emergencia que estarán expuestas para poder cumplir como tales.
1er Nivel
En este nivel podemos encontrar el área mas extensa para ventas, encontraremos su
vestíbulo que nos servirá para poder llegar a diferentes partes del área de ventas al igual que para
el uso de los servicios, que son generalmente escaleras, baños y elevadores, también
encontraremos cubículos en los cuales se encuentra personal en servicio de telefonía.
2do Nivel
El área administrativa estará ubicada en esta parte contara con su núcleo de servicios de
baño, escaleras comunes, elevadores y escaleras de emergencia, habrá salones en los cuales se
podrá dar capacitación a las diferentes áreas de este sistema, así como para personas de nuevo
ingreso, y encontraremos cubículos los cuales ya están destinados a apoyar a las áreas
administrativas.
3er Nivel
En este nivel como en todos los demás contara con su núcleo de servicios de baño,
escaleras comunes, elevadores y escaleras de emergencia, así como aéreas de capacitación de
personal.
4to y 5to Nivel
Cuenta con su núcleo de servicios de baño, escaleras comunes, elevadores y escaleras de
emergencia, y con todo lo relacionado al área administrativa y control del edificio corporativo, así
como áreas verdes que servirán para dar un ambiente más tranquilo sin alterar al personal que
labora ahí para que mantengan su eficiencia y sean buenos elementos.
Contara con un restaurante aproximadamente para 100 personas que será utilizado para
eventos privados ya que no contara como comedor de dicho edificio, este restaurante cuenta con
su cocina y servicio para personas que laboraran ahí así como un acceso por la parte de las
escaleras de emergencia para poder evitar que pase o se trasladen a través de la entrada principal,
así como la entrada de suministros a la cocina será por un montacargas que está ubicado casi en el
mismo lugar, la cocina contara con un área de guardado y refrigeración de alimentos así como un
vestidos para empleados y un baño por lo que se recomienda localizar cerca el núcleo de baños
para poder trasladar instalaciones lo menor posible.

5. 6to y 7to Nivel
Cuenta con su núcleo de servicios de baño, escaleras comunes, elevadores y escaleras de
emergencia, y con todo lo relacionado al área administrativa y control del edificio corporativo, así
como áreas verdes que servirán para dar un ambiente más tranquilo sin alterar al personal que
labora ahí para que mantengan su eficiencia y sean buenos elementos.
A diferencia de los demás niveles habrá oficinas más personalizadas ya que este nivel está
destinado para el personal de la sub dirección, por lo cual su nivel tiene que ser un poco más
elevado que el que se maneja para personal solo de apoyo.
8vo Nivel
Cuenta con su núcleo de servicios de baño, escaleras comunes, elevadores y escaleras de
emergencia, y con todo lo relacionado al área administrativa y control del edificio corporativo, así
como áreas verdes que servirán para dar un ambiente más tranquilo sin alterar al personal que
labora ahí para que mantengan su eficiencia y sean buenos elementos.
A diferencia de los demás niveles habrá oficinas más personalizadas ya que este nivel está
destinado para el personal de la dirección, por lo cual su nivel tiene que ser un poco más elevado
que el que se maneja para personal solo de apoyo. Y contara con un pent house solo para
administrativos importantes de la firma y
