Este documento describe un informe sobre el variador de frecuencia MICROMASTER 420. Explica que el MICROMASTER 420 puede controlar la velocidad de motores trifásicos de manera confiable y versátil mediante la tecnología IGBT. También describe las características, partes y parámetros del variador, así como un ejemplo de cómo controlar un motor trifásico conectado a un variador MICROMASTER 420 utilizando las entradas digitales y analógicas del variador y un PLC.

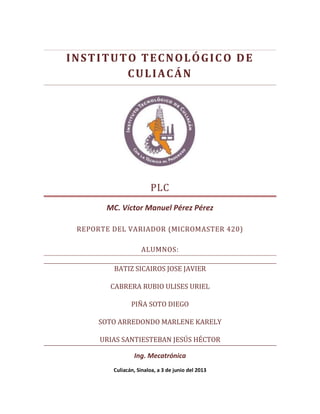

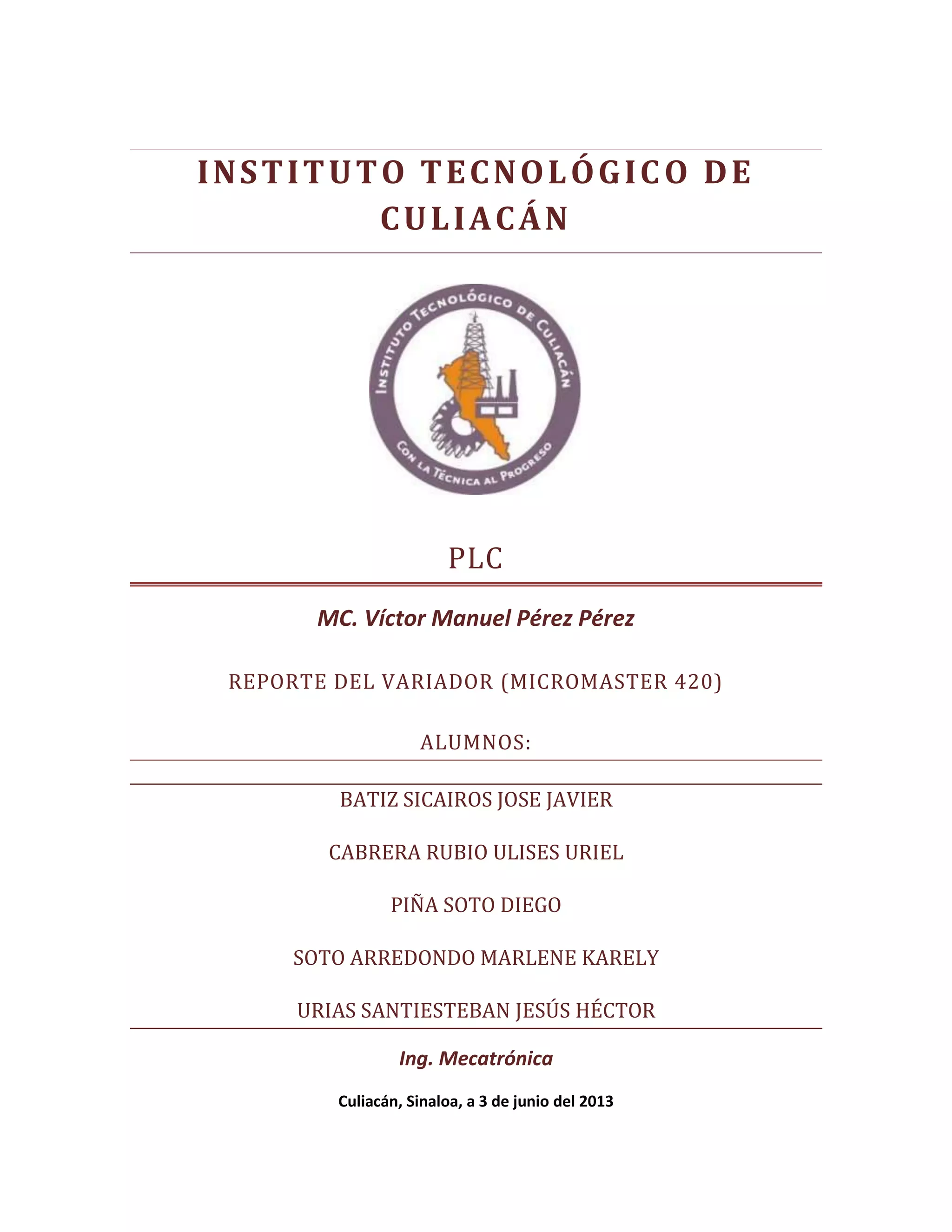

1. INSTITUTO TECNOLÓGICO DE
CULIACÁN
PLC
MC. Víctor Manuel Pérez Pérez
REPORTE DEL VARIADOR (MICROMASTER 420)
ALUMNOS:
BATIZ SICAIROS JOSE JAVIER
CABRERA RUBIO ULISES URIEL
PIÑA SOTO DIEGO
SOTO ARREDONDO MARLENE KARELY
URIAS SANTIESTEBAN JESÚS HÉCTOR
Ing. Mecatrónica
Culiacán, Sinaloa, a 3 de junio del 2013

2. La serie MICROMASTER 420 es una gama de convertidores de
frecuencia (variadores) para modificar la velocidad de motores
trifásicos. Los convertidores están controlador por
microprocesadores y utilizan tecnología IGBT de última
generación. Esto les hace fiables y versátiles.
Un método especial de modulación por ancho de impulsos con
frecuencia de pulsación seleccionable permite un funcionamiento
silencioso del motor. Extensas funciones de protección ofrecen
una protección excelente tanto del convertidor como el motor.
Con sus ajustes por defecto realizados en fabrica, el
MICROMASTER 420 es ideal para una gran gama de aplicaciones
de control de motores simple. Se puede utilizarse también en
aplicaciones de control de motores más avanzadas usando sus
extensas lista de parámetros. También se puede utilizarse tanto
para aplicaciones aislado como integrado en sistemas de
automatización.
Características:
Fácil de instalar, parametrizar y poner en servicio
Tiempo de respuesta a señales de mando rápido y repetible
Amplio número de parámetros que permiten configuraciones para cubrir una gran gama
de aplicaciones
Simple conexión de los cables
Diseño modular para configuración extremadamente flexible
Altas frecuencias de pulsación para funcionamiento silencioso del motor
Opciones externas para comunicaciones por PC, panel BOP, panel AOP y tarjeta de
comunicaciones Profibus.
Cuenta con 3 entradas digitales y una analógica:
Entrada 1: On/Off (Arrancar o parar el motor)
Entrada 2: Inversión del sentido de giro
Entrada 3: Acuse de fallo
Entrada analógica: Consigna de frecuencia
(mediante una señal externa o potenciómetro)

3. Partes del MICROMASTER 420:
Tipos de control:
Panel BOP (1)
Entradas digitales/analógicas (2)
PROFIBUS (3)

4. Panel BOP:
El panel permite acceder a lo parámetros del convertidor y ofrece la posibilidad de
personalizar los ajustes del MICROMASTER 420. El panel puede utilizarse para configurar
diversos convertidores. Por defecto el panel BOP está bloqueado, para controlar el motor
vía panel es necesario poner a 1 el parámetro P0700.
Parámetros para manejar el MICROMASTER 420:
P0010 = 30 (ajuste de fábrica)
P0970 = 1 (borrado de parámetros)
P0700 = 1 (Habilita el botón marcha y
parada del panel BOP)
P1000 = 1 (Habilita la consigna
BOP)P0003 = 3 (Modo experto)
P0010 = 1 (puesta en servicio rápida)
P1000 = 1 (Frecuencia de red de 60Hz)
P0304 = 220V (Tensión nominal)
P0305: Corriente nominal
P0307: Potencia nominal
P0310 = 60Hz (Frecuencia nominal)
P0311 = 1700rpm (Velocidad de giro
nominal)
P0010 = 1 (puesta en servicio rápida)
P1000 = 1 (Frecuencia de red de 60Hz)
P0304 = 220V (Tensión nominal)
P0305: Corriente nominal
P0307: Potencia nominal
P0310 = 60Hz (Frecuencia nominal)
P0311 = 1700rpm (Velocidad de giro
nominal)
Entradas digitales/analógicas:
Realizando las conexiones debidas podemos controlar el variador ya que tiene sus ajustes
por defecto, en las entradas digitales se controla arranque/paro y sentido del motor, con
la entrada analógica la velocidad del giro del motor.
Profibus:
Es controlar al variador mediante un PLC, utilizando las entradas digitales.

5. Captura del programa en TIA Portal:
En el programa se controlaba las entradas digitales del variador (MICROMASTER 420):
Contacto de arranque del motor (b0), la salida se conecta a la entrada 5 del variador.
Contacto de control de giro del motor (b1), la salida se conecta a la entrada 6 del variador.
Contacto de acuse de fallo (b2), la salida se conecta a la entrada 7 del variador y la entrada
8 del variador siempre debe estar encendida.
En la entrada analógica se conecta a un potenciómetro para controlar la frecuencia o velocidad del
giro del motor.
Funcionamiento de la practica:
Se controla un motor trifásico mediante un variador de frecuencia con un PLC, al forzar los
contactores activamos las bobinas (salidas al variador) con el cual controlamos el arranque/paro y
el giro del motor, para controlar la velocidad del giro del motor se utiliza un potenciómetro el cual
está conectado a la señal de entrada analógica, al variar la resistencia del potenciómetro variamos
la velocidad del motor.

6. Imágenes de la practica:
