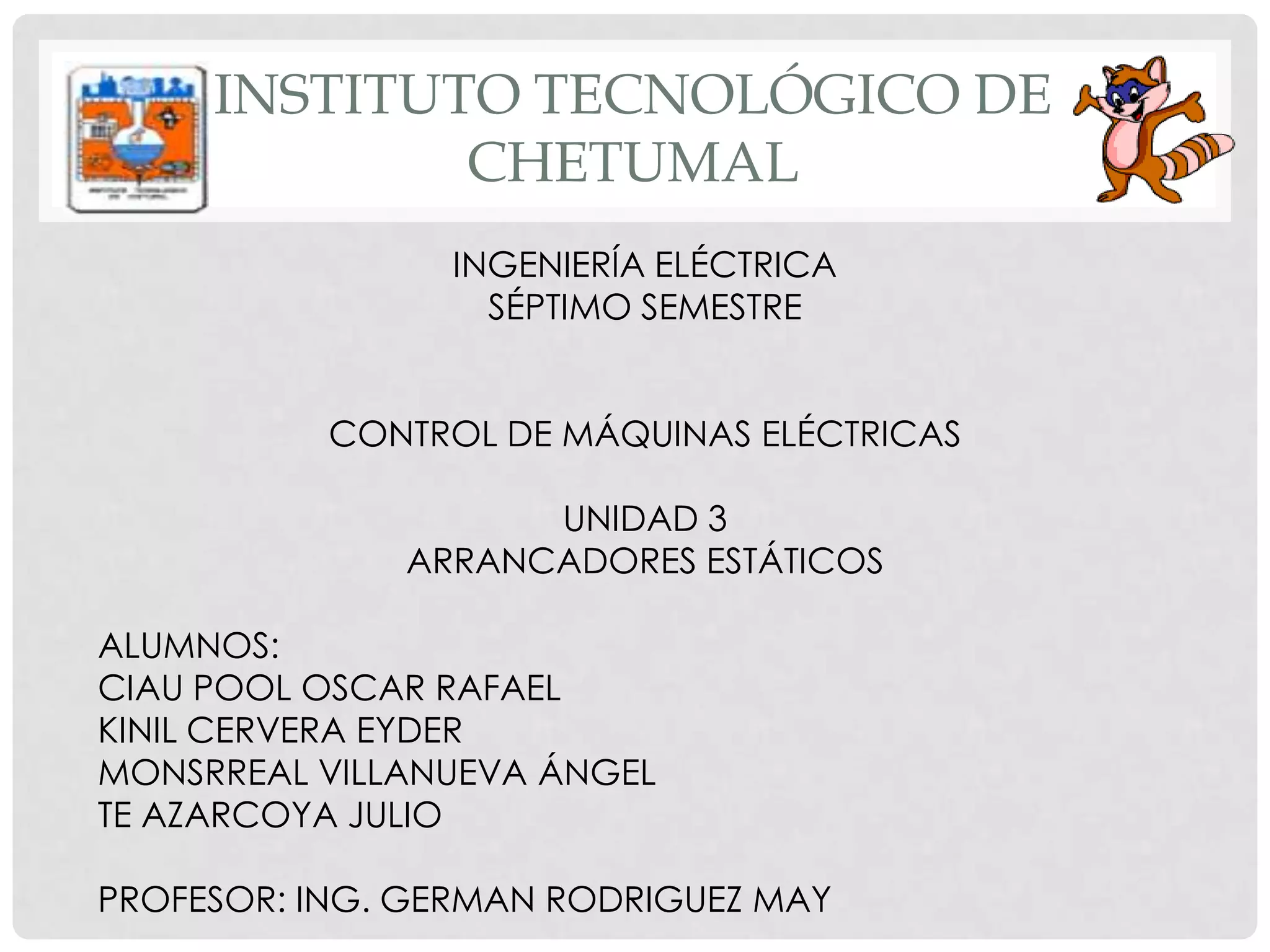

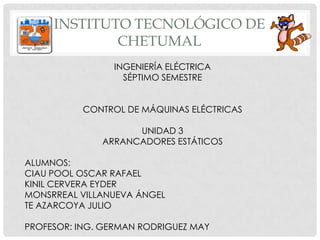

1. INSTITUTO TECNOLÓGICO DE
CHETUMAL
INGENIERÍA ELÉCTRICA
SÉPTIMO SEMESTRE
CONTROL DE MÁQUINAS ELÉCTRICAS
UNIDAD 3
ARRANCADORES ESTÁTICOS
ALUMNOS:
CIAU POOL OSCAR RAFAEL
KINIL CERVERA EYDER
MONSRREAL VILLANUEVA ÁNGEL
TE AZARCOYA JULIO
PROFESOR: ING. GERMAN RODRIGUEZ MAY

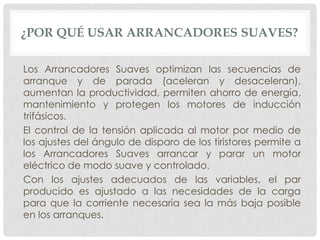

2. ¿POR QUÉ USAR ARRANCADORES SUAVES?
Los Arrancadores Suaves optimizan las secuencias de
arranque y de parada (aceleran y desaceleran),
aumentan la productividad, permiten ahorro de energía,
mantenimiento y protegen los motores de inducción
trifásicos.
El control de la tensión aplicada al motor por medio de
los ajustes del ángulo de disparo de los tiristores permite a
los Arrancadores Suaves arrancar y parar un motor
eléctrico de modo suave y controlado.
Con los ajustes adecuados de las variables, el par
producido es ajustado a las necesidades de la carga
para que la corriente necesaria sea la más baja posible
en los arranques.

3. ¿POR QUÉ USAR ARRANCADORES SUAVES?
.

4. ARRANCADORES SUAVES SIRIUS
3RW30 | SIEMENS
Los arrancadores suaves SIRIUS 3RW30 reducen la tensión del
motor mediante un recorte de fase variable, y aumentan en
rampa desde una tensión de arranque ajustable hasta una
tensión de red.
Con ello, estos aparatos limitan en el arranque tanto la
intensidad como el par, y evitan los golpes que se producen
con el arranque directo o el arranque estrella-triángulo. De este
modo, se reducen de modo fiable las solicitaciones mecánicas
y saltos en la tensión de red.

5. ARRANCADORES SUAVES SIRIUS
3RW30 | SIEMENS
El arranque suave cuida los aparatos conectados y, con un
desgaste mínimo, procura un proceso de producción más
longevo.
Los arrancadores suaves pueden ajustarse a los requisitos de
la aplicación y no están ligados con una relación de tensión
fija al arranque de dos etapas, como en el caso de los
arrancadores de estrella-triángulo.
Estos arrancadores se destacan, principalmente, por su
compacto tamaño. Unos contactos de puenteado
integrados evitan el riesgo de disipación en los
semiconductores de potencia (tiristores) tras el arranque del
motor. Eso ahorra pérdidas caloríficas, permite un formato
más compacto, y hace innecesarias las conexiones bypass
externas.

6. ARRANCADORES SUAVES SIRIUS
3RW30 | SIEMENS
Los SIRIUS 3RW30 están disponibles en diferentes versiones:
• Versión estándar de motores trifásicos con velocidad de
giro fija en tamaño S00, S0, S2 y S3 con sistema integrado de
contacto de puenteo (bypass).
• Versión de motores trifásicos con velocidad de giro fija en
caja de 22,5 mm sin bypass.
Se dispone de arrancadores suaves con una potencia de
hasta 55 kW (a 400 V) para aplicaciones estándar en redes
trifásicas. Las principales ventajas de estos arrancadores
suaves son sus formas constructivas más pequeñas, la
disipación reducida y la fácil puesta en marcha, que
repercuten en forma favorable en cuanto a los costos.

7. ARRANCADORES SUAVES SIRIUS
3RW30 | SIEMENS
El 3RW30 es apropiado para el arranque suave de máquinas
asíncronas trifásicas. Mediante el mando bifásico, la
intensidad se mantiene en valores mínimos en cada una de
las 3 fases durante el tiempo de arranque. Gracias a la
influencia de tensión continua, no se producen los picos de
corriente y de par que son inevitables, por ejemplo, en
arrancadores estrella-triángulo.
Arrancador estático
con bypass

8. ARRANCADORES SUAVES SIRIUS
3RW30 | SIEMENS
Campos de aplicación:
• Bombas
• Bombas de vacío
• Bombas de calor
• Bombas hidráulicas
• Prensas
• Cintas transportadoras
• Transportadores de rodillos
• Tornillos sin fin de transporte.

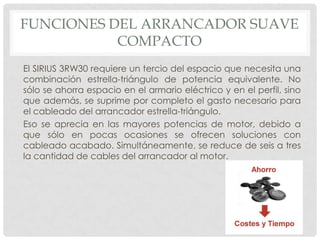

9. FUNCIONES DEL ARRANCADOR SUAVE
COMPACTO
El SIRIUS 3RW30 requiere un tercio del espacio que necesita una
combinación estrella-triángulo de potencia equivalente. No
sólo se ahorra espacio en el armario eléctrico y en el perfil, sino
que además, se suprime por completo el gasto necesario para
el cableado del arrancador estrella-triángulo.
Eso se aprecia en las mayores potencias de motor, debido a
que sólo en pocas ocasiones se ofrecen soluciones con
cableado acabado. Simultáneamente, se reduce de seis a tres
la cantidad de cables del arrancador al motor.

10. FUNCIONES DEL ARRANCADOR SUAVE
COMPACTO
Los contactos de puenteado (bypass) de este arrancador
están protegidos, durante el servicio, por un sistema de
extinción de arco. Este sistema evita el deterioro de los
contactos de puenteado en caso de avería, como por
ejemplo, en el caso de una breve interrupción de la tensión de
control, de sacudidas mecánicas o de defectos de
componentes de larga vida en un accionamiento de bobina o
un resorte de contacto principal.
El procedimiento de control de estos arrancadores suaves
elimina los componentes de corriente continua durante la fase
de arranque y evita el par de frenado que se origina.

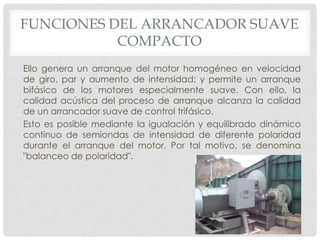

11. FUNCIONES DEL ARRANCADOR SUAVE
COMPACTO
Ello genera un arranque del motor homogéneo en velocidad
de giro, par y aumento de intensidad; y permite un arranque
bifásico de los motores especialmente suave. Con ello, la
calidad acústica del proceso de arranque alcanza la calidad
de un arrancador suave de control trifásico.
Esto es posible mediante la igualación y equilibrado dinámico
continuo de semiondas de intensidad de diferente polaridad
durante el arranque del motor. Por tal motivo, se denomina
"balanceo de polaridad".

12. CARACTERÍSTICAS DEL ARRANCADOR
ESTÁTICO SIEMENS
• Arranque suave con rampa de tensión; el rango de
regulación de la tensión de arranque Us alcanza desde el
40 hasta el 100%, y el tiempo de rampa tR puede ajustarse
desde 0 hasta 20 s.
• Sistema integrado de contacto de puenteo (bypass)
para minimizar la disipación.
• Ajuste a través de dos potenciómetros.
• Montaje y puesta en marcha sencillos.
• Tensiones de red 50/60 Hz, 200 a 480 V.
• Dos versiones de tensión de control de 24 V AC/DC y de
110 a 230 V AC/DC.
• Rango de temperatura adicional de -25 a 60 °C.
• El contacto auxiliar integrado proporciona un mando
cómodo y un posible procesamiento posterior en la
instalación.

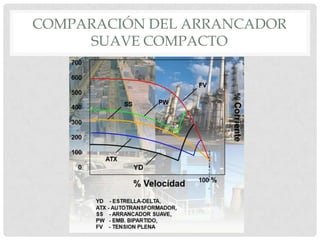

13. COMPARACIÓN DEL ARRANCADOR
SUAVE COMPACTO
