Se explican las partes del microscopio óptico y su funcionamiento de cada una de ellas

1. MICROSCOPIO
UNIVERSIDAD MÉXICO AMERICANA DEL NORTE

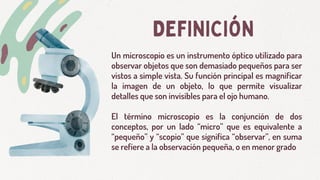

2. DEFINICIÓN
Un microscopio es un instrumento óptico utilizado para
observar objetos que son demasiado pequeños para ser
vistos a simple vista. Su función principal es magnificar
la imagen de un objeto, lo que permite visualizar
detalles que son invisibles para el ojo humano.
El término microscopio es la conjunción de dos
conceptos, por un lado “micro” que es equivalente a
“pequeño” y “scopio” que significa “observar”, en suma
se refiere a la observación pequeña, o en menor grado

3. HISTORIA
01

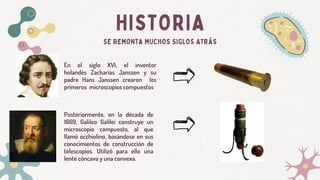

4. HISTORIA
SE REMONTA MUCHOS SIGLOS ATRÁS
En el siglo XVI, el inventor
holandés Zacharias Janssen y su
padre Hans Janssen crearon los
primeros microscopios compuestos
Posteriormente, en la década de
1669, Galileo Galilei construye un
microscopio compuesto, al que
llamó occhiolino, basándose en sus
conocimientos de construcción de
telescopios. Utilizó para ello una
lente cóncava y una convexa.

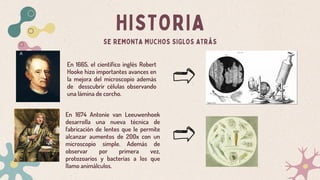

5. HISTORIA
SE REMONTA MUCHOS SIGLOS ATRÁS
En 1674 Antonie van Leeuwenhoek
desarrolla una nueva técnica de
fabricación de lentes que le permite
alcanzar aumentos de 200x con un
microscopio simple. Además de
observar por primera vez,
protozoarios y bacterias a los que
llamo animálculos.
En 1665, el científico inglés Robert
Hooke hizo importantes avances en
la mejora del microscopio además
de desscubrir células observando
una lámina de corcho.

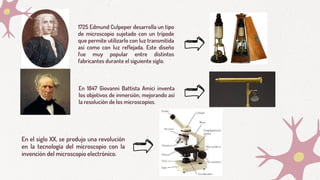

6. 1725 Edmund Culpeper desarrolla un tipo
de microscopio sujetado con un trípode
que permite utilizarlo con luz transmitida
así como con luz reflejada. Este diseño
fue muy popular entre distintos
fabricantes durante el siguiente siglo.
En 1847 Giovanni Battista Amici inventa
los objetivos de inmersión, mejorando así
la resolución de los microscopios.
En el siglo XX, se produjo una revolución
en la tecnología del microscopio con la
invención del microscopio electrónico.

7. IMPORTANCIA
02

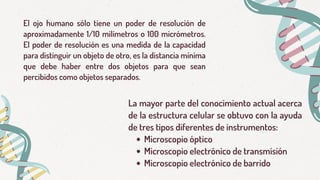

8. El ojo humano sólo tiene un poder de resolución de
aproximadamente 1/10 milímetros o 100 micrómetros.
El poder de resolución es una medida de la capacidad
para distinguir un objeto de otro, es la distancia mínima
que debe haber entre dos objetos para que sean
percibidos como objetos separados.
Microscopio óptico
Microscopio electrónico de transmisión
Microscopio electrónico de barrido
La mayor parte del conocimiento actual acerca
de la estructura celular se obtuvo con la ayuda
de tres tipos diferentes de instrumentos:

9. TIPOS DE
MICROSCOPIO
03

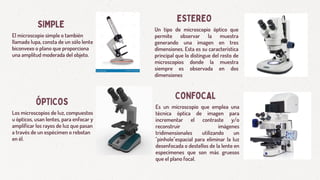

10. SIMPLE
ÓPTICOS
ESTEREO
El microscopio simple o también
llamado lupa, consta de un sólo lente
biconvexo o plano que proporciona
una amplitud moderada del objeto.
Los microscopios de luz, compuestos
u ópticos, usan lentes, para enfocar y
amplificar los rayos de luz que pasan
a través de un espécimen o rebotan
en él.
Un tipo de microscopio óptico que
permite observar la muestra
generando una imagen en tres
dimensiones. Esta es su característica
principal que lo distingue del resto de
microscopios donde la muestra
siempre es observada en dos
dimensiones
CONFOCAL
Es un microscopio que emplea una
técnica óptica de imagen para
incrementar el contraste y/o
reconstruir imágenes
tridimensionales utilizando un
"pinhole"espacial para eliminar la luz
desenfocada o destellos de la lente en
especímenes que son más gruesos
que el plano focal.

11. PARTES DEL
MICROSCOPIO
04

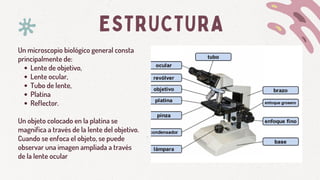

12. ESTRUCTURA
Lente de objetivo,
Lente ocular,
Tubo de lente,
Platina
Reflector.
Un microscopio biológico general consta
principalmente de:
Un objeto colocado en la platina se
magnifica a través de la lente del objetivo.
Cuando se enfoca el objeto, se puede
observar una imagen ampliada a través
de la lente ocular

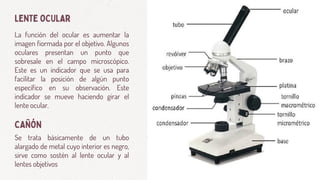

13. La función del ocular es aumentar la
imagen fiormada por el objetivo. Algunos
oculares presentan un punto que
sobresale en el campo microscópico.
Este es un indicador que se usa para
facilitar la posición de algún punto
específico en su observación. Este
indicador se mueve haciendo girar el
lente ocular.
Se trata básicamente de un tubo
alargado de metal cuyo interior es negro,
sirve como sostén al lente ocular y al
lentes objetivos
LENTE OCULAR
CAÑÓN

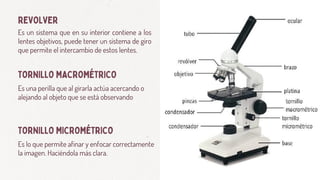

14. TORNILLO MACROMÉTRICO
Es un sistema que en su interior contiene a los
lentes objetivos, puede tener un sistema de giro
que permite el intercambio de estos lentes.
Es una perilla que al girarla actúa acercando o
alejando al objeto que se está observando
REVOLVER
Es lo que permite afinar y enfocar correctamente
la imagen. Haciéndola más clara.
TORNILLO MICROMÉTRICO

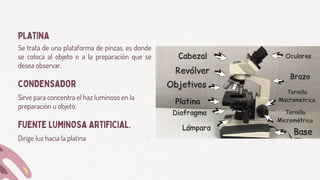

15. Se trata de una plataforma de pinzas, es donde
se coloca al objeto o a la preparación que se
desea observar.
Sirve para concentra el haz luminoso en la
preparación u objeto.
PLATINA
CONDENSADOR
Dirige luz hacia la platina
FUENTE LUMINOSA ARTIFICIAL.

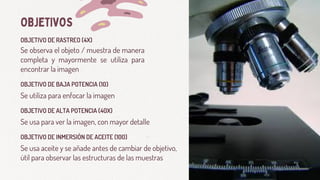

16. OBJETIVO DE RASTREO (4X)
OBJETIVOS
OBJETIVO DE BAJA POTENCIA (10)
OBJETIVO DE ALTA POTENCIA (40X)
OBJETIVO DE INMERSIÓN DE ACEITE (100)
Se observa el objeto / muestra de manera
completa y mayormente se utiliza para
encontrar la imagen
Se utiliza para enfocar la imagen
Se usa para ver la imagen, con mayor detalle
Se usa aceite y se añade antes de cambiar de objetivo,
útil para observar las estructuras de las muestras

17. APLICACIONES
05

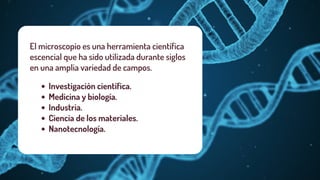

18. El microscopio es una herramienta científica
escencial que ha sido utilizada durante siglos
en una amplia variedad de campos.
Investigación científica.
Medicina y biología.
Industria.
Ciencia de los materiales.
Nanotecnología.
