Mod de datos er

UNIVERSIDAD CENTROCCIDENTAL
“ LISANDRO ALVARADO ”
DECANATO DE CIENCIAS Y TECNOLOGIA
DEPARTAMENTO DE SISTEMAS

DIPLOMADO EN BASE DE DATOS.

Diplomado en Base de Datos.
ENERO 2.009.-

Modelos de Datos
Metodología Relacional.

Facilitador : Prof. Alfredo Ynfante.

1
Prof. Alfredo Ynfante. Modelos de Datos / Metodología Relacional. Enero 2.009.-

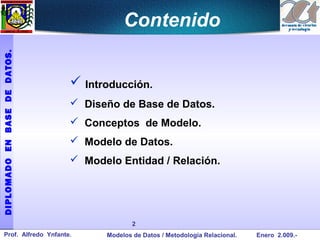

Contenido

 Introducción.
 Diseño de Base de Datos.
 Conceptos de Modelo.
 Modelo de Datos.
 Modelo Entidad / Relación.

2

INTRODUCCION.

Muchos desarrolladores de S. de I., consideran
que el Modelaje de Datos es la parte mas importante
del Proceso de Desarrollo. Esta creencia se basa en
tres ( 3 ) Razones :
 Las características de los datos ( Hechos y
reglas ) capturadas en la Fase de Modelaje, son
esenciales para el Diseño y aseguran la
Integridad de la Base de Datos.
 Datos ( y no Procesos ) son los aspectos mas
complejos de la mayoría de los S. de I.
La riqueza de los Datos soporta todo tipo de
Proceso.
 Los Datos tienden a ser mas estables que los
Procesos que los usan.
3

Diseño de Bases de Datos.

Proceso de Diseño.

Es el proceso mediante el cual se
define y se determina la Estructura
Lógica y Física de una o mas Bases de
Datos, con el fin de satisfacer las
necesidades de información de los
Usuarios en una Organización y/o un
Conjunto bien definido de Aplicaciones
de Software.
4


Fases del Diseño.

 FASE INICIAL : Análisis de Requisitos. Descripción de la
información a gestionar y sus procesos ( Especificación
Funcional ).
 DISEÑO CONCEPTUAL : Traducción del Análisis de Requisitos
al Esquema Conceptual ( Modelo Lógico de Datos ).
Representación gráfica de las Entidades de Datos y sus
Relaciones, Entidad Relación.
 IMPLEMENTACION FISICA :
Traducción del Modelo Lógico de Datos al DDL del DBMS
correspondiente.
Determinar la organización de archivos y las estructuras de
almacenamiento interno ( Modelo Físico de Datos ).

5

MODELO DE DATOS.

MODELO LOGICO MODELO FISICO
Representación Lógica del Es la Representación Física
Funcionamiento del Negocio ( Sobre Medios de Almacen.
a través de los Datos. Magnéticos ) de las Tablas
o Archivos de Datos.
 No depende en Absoluto de
la Plataforma de Hardware  De acuerdo a la Plataforma
y Software. de Hardware y Software
 Es un Modelo Funcional del El Modelo Físico tendrá
Negocio, también llamado Características Particulares.
MODELO CONTEXTUAL  Incluye el MODELO DE
DE DATOS. UTILIZACION DE DATOS.

6


Objetivos del Diseño de Base de Datos.

 Satisfacer Requisitos de contenido de información de Usuarios
y Aplicaciones.
 Proporcionar una estructuración de los datos, natural y fácil de
entender.
 Soportar los requisitos de procesamiento y objetivos de
rendimiento, tales como : tiempo de respuesta, tiempo de
procesamiento, espacio de almacenamiento, etc.
 Encontrar un esquema flexible de la Base de Datos,
modificable fácilmente ( por cambios en los Requisitos de
Usuarios ), una vez implementada la base de datos.

( J. Tomas Fernández. )
7

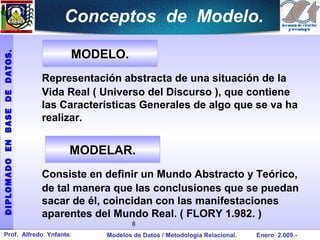

Conceptos de Modelo.

MODELO.

Representación abstracta de una situación de la
Vida Real ( Universo del Discurso ), que contiene
las Características Generales de algo que se va ha
realizar.

MODELAR.
Consiste en definir un Mundo Abstracto y Teórico,
de tal manera que las conclusiones que se puedan
sacar de él, coincidan con las manifestaciones
aparentes del Mundo Real. ( FLORY 1.982. )
8

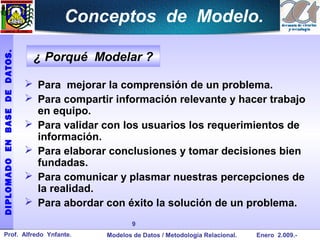

¿ Porqué Modelar ?

 Para mejorar la comprensión de un problema.
 Para compartir información relevante y hacer trabajo
en equipo.
 Para validar con los usuarios los requerimientos de
información.
 Para elaborar conclusiones y tomar decisiones bien
fundadas.
 Para comunicar y plasmar nuestras percepciones de
la realidad.
 Para abordar con éxito la solución de un problema.
9


MODELAJE DE DATOS.

Proceso de Abstracción mediante el cual se determinan aquellos
objetos y sus propiedades, que son centrales y relevantes en la
representación conceptual de la parcela del mundo real en
estudio.
El resultado del proceso, permite tener al menos el Modelo
Conceptual y las Vistas Externas relativas al problema en
estudio.

MODELO DE DATOS.
Conjunto de conceptos, reglas y restricciones que permiten
construir una representación genérica de los objetos
relevantes comprendidos en la parcela del mundo real en
estudio ( Universo del Discurso ).
10

Modelo de Datos.

DEFINICION.

 Conjunto de herramientas conceptuales para describir la
representación de la Información en términos de Datos. Los
modelo de datos comprenden aspectos relacionados con :
Estructura y Tipo de Datos, Operaciones y Restricciones.
Dittrich ( 1.994 ).

 Conjunto de conceptos, reglas y convenciones que permiten
describir y manipular los datos de la parcela de un cierto
mundo real que deseamos almacenar en la base de datos.
De Miguel et al. ( 1.999 ).

Colección de herramientas conceptuales que se emplean para
Especificar Datos, las Relaciones entre ellos, su Semántica
asociada y las restricciones de Integridad.
11

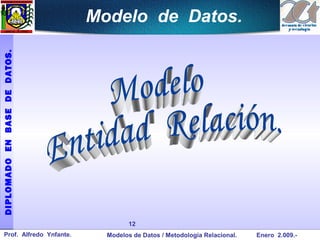

Modelo de Datos.

12

Modelo Entidad Relación.

 El Modelo E-R, es a menudo usado como
herramienta de comunicación entre los
diseñadores de la B. de D. y los usuarios.
 Se usa para construir el modelo conceptual.
 Introducido por Chen (1976) y subse-
cuentemente extendido por otros autores.
 El Modelo E-R continúa evolucionando pero
desafortunadamente no existe notación
estándar.
13


MODELO ENTIDAD / RELACION :

Es una Representación Lógica detallada de los
Datos de una Organización o un Area de Negocios.
ELEMENTOS :
– ENTIDADES DE DATOS.
– RELACIONES ENTRE LAS ENTIDADES.

Un Empleado pertenece
a un único Dpto.
EMPLEADO DEPARTAMENTO

Un Dpto. Posee uno o
más Empleados.

14


ENTIDAD :
Es algo a cerca de lo cual se desea
almacenar o manejar Información.
Un Objeto
EMPLEADO
Tangible :

ESE ALGO
PUEDE SER :

Algo de Naturaleza
CARGO
Conceptual :

15

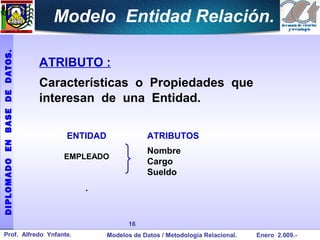

ATRIBUTO :
Características o Propiedades que
interesan de una Entidad.

ENTIDAD ATRIBUTOS
Nombre
EMPLEADO
Cargo
Sueldo
.

16

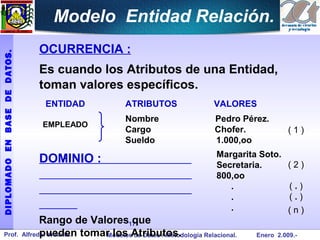

OCURRENCIA :

Es cuando los Atributos de una Entidad,
toman valores específicos.
ENTIDAD ATRIBUTOS VALORES
Nombre Pedro Pérez.
EMPLEADO
Cargo Chofer. (1)
Sueldo 1.000,oo
. Margarita Soto.
DOMINIO : Secretaria. (2)
800,oo
. (.)
. (.)
. (n)
Rango de Valores17 que
Prof. Alfredo Ynfante. tomar los Atributos.
pueden Modelos de Datos / Metodología Relacional. Enero 2.009.-

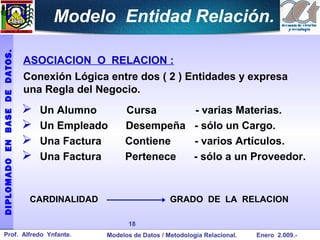

ASOCIACION O RELACION :
Conexión Lógica entre dos ( 2 ) Entidades y expresa
una Regla del Negocio.
 Un Alumno Cursa - varias Materias.
 Un Empleado Desempeña - sólo un Cargo.
 Una Factura Contiene - varios Artículos.
 Una Factura Pertenece - sólo a un Proveedor.

CARDINALIDAD GRADO DE LA RELACION

18

CARDINALIDAD en las Asociaciones.

Expresa las ocurrencias de las entidades
que participan en la asociación en términos de
Frecuencia Máxima ( FM )
Frecuencia Mínima ( Fm )

Un ALUMNO cursa una o varias MATERIAS

Frecuencia Mínima Frecuencia Máxima

____________________________________________________________________________________
Tomado de : Sistemas II. 19 Maritza Torres, Prof. Nohemy Rodriguez. 1998
Prof.

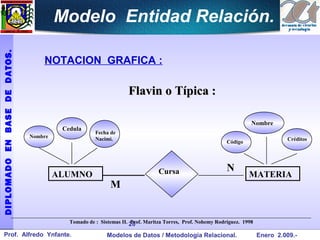

NOTACION GRAFICA :

Flavin o Típica :

Nombre
Cedula
Fecha de
Nombre Nacimi. Créditos
Código

Cursa N
ALUMNO MATERIA
M

____________________________________________________________________________________
Prof.

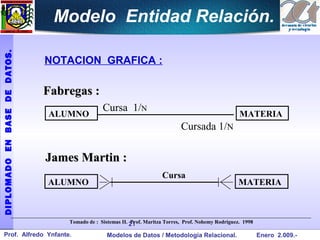

NOTACION GRAFICA :

Fabregas :
Cursa 1/N
ALUMNO MATERIA
Cursada 1/N

James Martin :
Cursa
ALUMNO MATERIA

____________________________________________________________________________________
Prof.


UNIVERSIDAD CENTROCCIDENTAL
“ LISANDRO ALVARADO ”
DECANATO DE CIENCIAS Y TECNOLOGIA
DEPARTAMENTO DE SISTEMAS

DIPLOMADO ENEN BASE DE DATOS.
DIPLOMADO BASE DE DATOS.

Modelo de Datos
Relacional.
22
Prof. Alfredo Ynfante. Enero 2.009.
Modelos de Datos / Metodología Relacional. Enero 2.009.-
