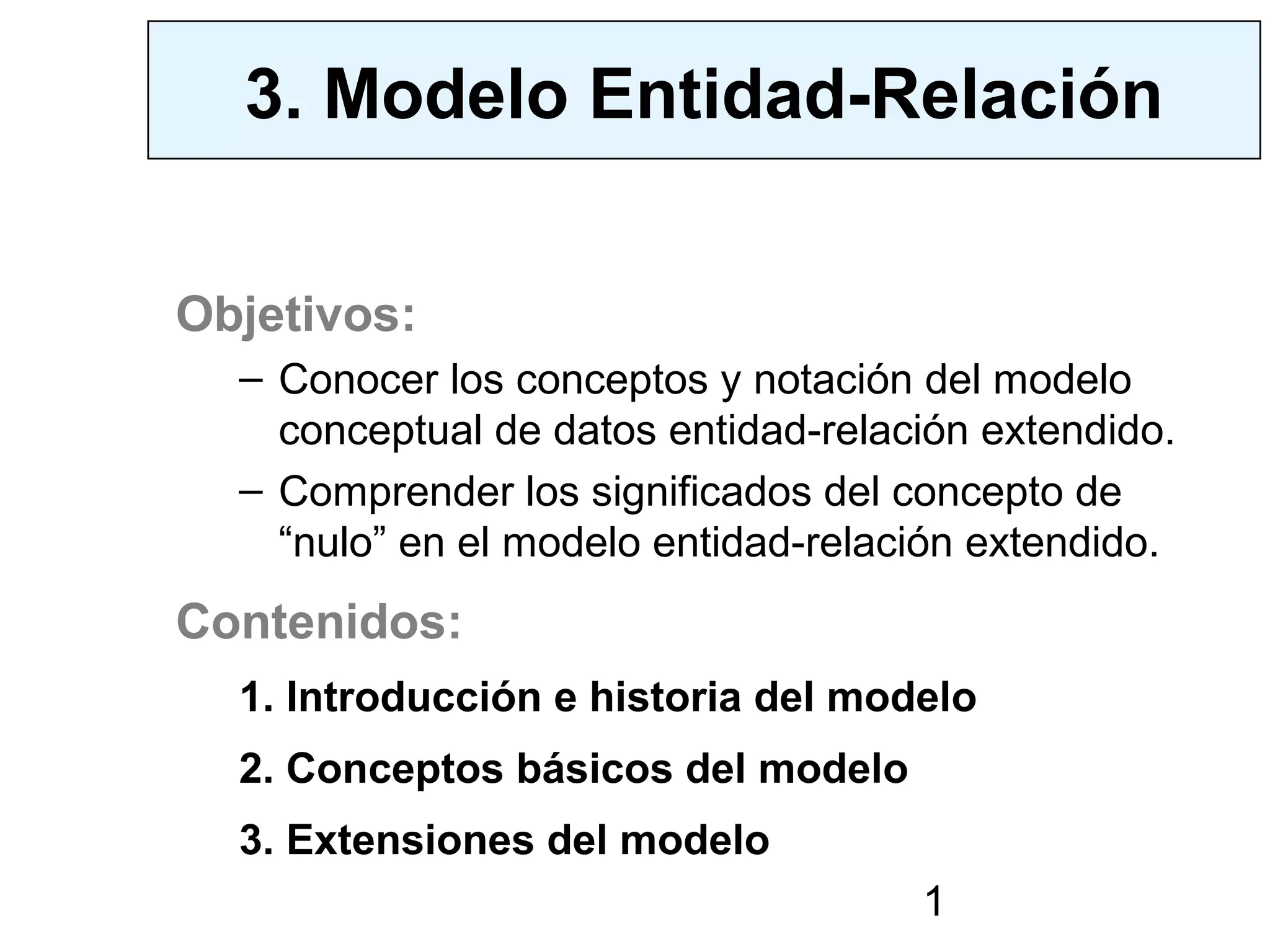

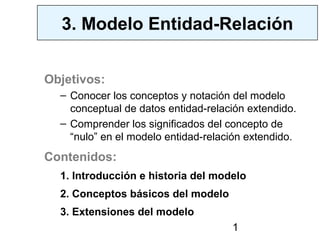

3. Modelo Entidad-Relación Objetivos: – Conocer los conceptos y notación del modelo conceptual de datos entidad-relación extendido. – Comprender los significados del concepto de “nulo” en el modelo entidad-relación extendido. Contenidos: 1. Introducción e historia del modelo 2. Conceptos básicos del modelo 3. Extensiones del modelo 1
3.1. Introducción e historia del modelo EntidadRelación • Modelo de datos conceptual de alto nivel • Propuesto por Peter P. Chen en 1976 – Extensiones/aportaciones de muchos otros autores » No existe un único MER, sino una FAMILIA DE MODELOS • Es un modelo semántico, surge por la necesidad de tener un modelo más cercano al usuario • Describe el “mundo real” como un conjunto de ENTIDADES y de RELACIONES entre ellas • Gran difusión – Muy extendido en los métodos de diseño de bases de datos – Soportado por herramientas software de diseño (CASE) 2
3.1. Introducción e historia del modelo Entidad-Relación Esquema conceptual • Descripción concisa de los requisitos de información de los usuarios – Descripciones detalladas de • TIPOS DE DATOS • RELACIONES ENTRE DATOS • RESTRICCIONES que los DATOS deben cumplir • Sin detalles de implementación – Más fácil de entender – Comunicación con el usuario no técnico 3
3.2. Conceptos básicos del modelo • • • • Entidad ( entity ) Atributo ( attribute ) Dominio ( values set ) Relación ( relationship ) 4
3.2. Conceptos básicos del modelo ENTIDAD • Cosa u objeto del mundo real con existencia propia y distinguible del resto • Objeto con existencia... – física o real (una persona, un libro, un empleado) – abstracta o conceptual (una asignatura, un viaje) • “Persona, lugar, cosa, concepto o suceso, real o abstracto, de interés para la empresa” (ANSI, 1977) 5
3.2. Conceptos básicos del modelo ATRIBUTO • Propiedad o característica de una entidad • Una entidad particular es descrita por los valores de sus atributos: p1 e1 titulo = El alquimista impaciente genero = Thriller nacionalidad = España añoestreno = 2002 ... dni = 87654321 nss = 1122334455 nombre = Cristina Aliaga Gil nacionalidad = España ... 6
3.2. Conceptos básicos del modelo TIPO DE ENTIDAD (entity set) • Define un conjunto de entidades que poseen los mismos atributos PELICULA: titulo, genero, nacionalidad, añoestreno,numcopias EMPLEADO: dni, nss, nombre, fechanacim, direccion, telefono, altura, nacionalidad, edad • Notación EMPLEADO PELICULA CLIENTE LOCAL VIDEOCLUB DIRECTOR ACTOR 7
3.2. Conceptos básicos del modelo Instancia de un tipo de entidad • También... – – – – Ocurrencia Realización Ejemplar Entidad concreta o individual p3 PELICULA p2 titulo = Amores perros genero = Drama nacionalidad = Méjico añoestreno = 1999 ... titulo = El señor de los anillos genero = Fantasía nacionalidad = EEUU añoestreno = 2001 ... p4 titulo = Amelie genero = Comedia nacionalidad = Francia añoestreno = 2001 ... 8
3.2. Conceptos básicos del modelo Intensión y Extensión • Un tipo de entidad describe el esquema o intensión para un conjunto de entidades que poseen la misma estructura EMPLEADO: dni, nss, nombre, dirección, telefono, altura, fechanacim, nacionalidad, edad • Las instancias del tipo de entidad se agrupan en un conjunto de entidades o extensión e1 • (87654321, 1122334455, “Cristina Aliaga Gil”, “Libertad, 2. Yecla. Murcia. 30510”, 968100200, 1’60, 28/07/1979, España, 23) e2 • (12345678, 6677889900, “Antonio Gil Sánchez”, “Paz, 5. Murcia. Murcia.30012”, 968111222, 1’76, 14/04/1944, España, 58) e3 • (11223344, 1234567890, “Julia Sauce”, “Justicia, 20. Yecla. Murcia. 30510”, 968000222, 1’59, 23/05/1947, España, 55) ... 9
3.2. Conceptos básicos del modelo Tipos de atributos • • • • Simples o Compuestos Almacenados o Derivados Monovalorados o Multivalorados Opcionales 10
3.2. Conceptos básicos del modelo Atributos Simples o Compuestos • Atributos compuestos – Pueden dividirse en otros con significado propio fechanacim direccion dia mes año calle ciudad provincia codpostal – Valor compuesto = concatenación de valores de componentes • Atributos simples – No divisibles. Atómicos genero 11
Atributos Almacenados o Derivados • Atributos derivados – Valor calculado a partir de otra información ya existente (atributos, entidades relacionadas) – Son información redundante... edad [de EMPLEADO], cálculo a partir de fechanacim » atributo derivado del valor de otro atributo numcopias [de una PELICULA], cuenta del número de entidades COPIA relacionadas con cada película concreta » atributo derivado de entidades relacionadas • Atributos almacenados fechanacim [de cada EMPLEADO] nacionalidad [de una PELICULA] 12
Atributos Monovalorados o Multivalorados • Atributos monovalorados (monovaluados) – sólo un valor para cada entidad fechanacim [de un EMPLEADO particular] añoestreno [de cada PELICULA concreta] • Atributos multivalorados (multivaluados) – más de un valor para la misma entidad nacionalidad [ PELICULA coproducida por varios países ] telefono [ EMPLEADO con varios teléfonos de contacto] – pueden tener límites superior e inferior del número de valores por entidad nacionalidad (1-2) telefono (0-3) 13
Atributos Opcionales (nulos) • El nulo (null value) es usado cuando... – Se desconoce el valor de un atributo para cierta entidad • El valor existe pero falta altura [de un EMPLEADO] • No se sabe si el valor existe o no telefono [de un EMPLEADO] – La entidad no tiene ningún valor aplicable para el atributo: fechaalquiler [PELICULA sólo en vídeo-venta (no alquiler)] 14
Notación para atributos [EN2002] ciudad provincia calle codpostal dirección fechanacim EMPLEADO nombre telefono (0,3) (0,1) altura (1,2) nss dni edad nacionalidad 15
Atributos Clave • Atributo con valor distinto para cada instancia de un tipo de entidad dni en EMPLEADO • Una clave identifica de forma única cada entidad concreta  atributo identificador • Notación EMPLEADO dni [EN2002] 16
Atributos Clave (ii) • Una clave puede estar formada por varios atributos  clave compuesta – Combinación de valores distinta para cada instancia (nombre, fechanacim) en el tipo de entidad EMPLEADO – Una clave compuesta debe ser mínima • Un tipo de entidad puede tener más de una clave  claves candidatas Claves o Identificadores Candidatos de EMPLEADO: – dni – nss – (nombre, fechanacim) 17
Atributos Clave (iii) • Atributo identificador principal (IP) – Clave Principal – Elegido (por el diseñador) de entre los identificadores candidatos (IC), para ser el medio principal de identificación de las instancias del tipo de entidad – dni en EMPLEADO • Atributos identificadores alternativos (IA) – Claves Alternativas – El resto de IC’s – nss y (nombre, fechanacim) en EMPLEADO 18
Notación para atributos clave [EN2002] calle codpostal dirección fechanacim n-f nombre  provincia ciudad (0,3) (0,1) EMPLEADO nss (1,2) IP dni telefono altura nacionalidad edad En el MER es obligatorio que todo tipo de entidad tenga un identificador 19
DOMINIO (values set) • Conjunto de valores • Cada atributo simple está asociado a un dominio, que especifica sus valores válidos Atributo Dominio nombre NOMBRES Descripción Dominio cadenas de hasta 30 caracteres alfabéticos telefono TELEFONOS cadenas de hasta 9 caracteres numéricos altura números reales entre 0 y 2’5 (metros) ...  MEDIDAS ... ... No suele representarse, aunque una forma de EMPLEADO hacerlo sería: [MPM1999] nombre telefono altura 20 NOMBRES TELEFONOS MEDIDAS
RELACIÓN (relationship) • También “interrelación” • Asociación, vínculo o correspondencia entre instancias de entidades relacionadas de alguna manera en el “mundo real” – el director “Alejandro Amenábar” ha rodado la película “Mar adentro” – el empleado 87654321 trabaja en el local de videoclub “principal” – la película “El imperio contraataca” es una continuación de la película “La guerra de las galaxias” 21
DIRECTOR HA_RODADO Instancia del tipo de relación J. Médem C. Saura PELICULA Vacas Tesis Belle Epoque F. Trueba Torrente S. Segura Tierra A. Amenábar Abre los ojos Los otros Tipo de Entidad: conjunto de instancias Tipo de Relación: conjunto de instancias 22
TIPO DE RELACIÓN (relationship set) • Estructura genérica o abstracción del conjunto de relaciones existentes entre dos o más tipos de entidad un DIRECTOR ha rodado PELICULA’s • Notación DIRECTOR HA_RODADO PELICULA 23
Grado de un tipo de relación • Número de tipos de entidad que participan en el tipo de relación – Binaria: grado 2 (el más frecuente) – Ternaria: grado 3 – Reflexiva (o recursiva): grado 1 ACTOR ACTUA_EN CLIENTE CONTINUACION DE PELICULA PELICULA ALQUILA LOCAL_VIDEOCLUB 24 PELICULA
Nombres de Rol (papel) • Todo tipo de entidad que participa en un tipo de relación juega un papel específico en la relación DIRECTOR realizador HA_RODADO film PELICULA • Los nombres de rol se deben usar, sobre todo, en los tipos de relación reflexivos, para evitar ambigüedad original VERSION_DE versión PELICULA 25
Restricciones estructurales sobre tipos de relación • Limitan las posibles combinaciones de entidades que pueden participar en las relaciones • Extraídas de la situación real que se modela “Una película debe haber sido dirigida por uno y sólo un director” “Un director ha dirigido al menos una película y puede haber dirigido muchas” • Clases de restricciones estructurales: – Razón de cardinalidad (o tipo de correspondencia) – Razón de participación 26
Razón de Cardinalidad Notación [EN2002] • Número máximo de instancias de tipo de relación en las que puede participar una misma instancia de tipo de entidad – la cardinalidad de HA_RODADO es “1 a N” – HA_RODADO es de tipo “1 a N” DIRECTOR 1 • Notación – etiqueta en la línea que une entidad y relación – Ojo: da la sensación de que se representa “al revés” HA_RODADO N PELICULA 27
Razón de Cardinalidad (ii)[EN2002] • Razones de cardinalidad más comunes: – 1:1 (“uno a uno”) – 1:N (“uno a muchos”) – M:N (“muchos a muchos”) trabajador 1 TRABAJA_EN 1 lugar trabajo EMPLEADO encargado 1 SUPERVISA sucursal N LOCAL_VIDEOCLUB ACTOR personaje M ACTUA_EN N film PELICULA 28
Razón de Participación Notación [EN2002] • Especifica si toda la extensión de un tipo de entidad participa en un tipo de relación, o sólo parte de la extensión • Indica si hay dependencia en existencia de un tipo de entidad respecto de un tipo de relación • Clases de participación: – Participación total (dependencia en existencia) – Participación parcial 29
Razón de Participación (ii)[EN2002] • Notación ACTOR DIRECTOR 1 – Líneas dobles o simples personaje M HA_ RODADO ACTUA_EN N N film PELICULA PELICULA trabajador 1 TRABAJA_EN 1 lugar trabajo EMPLEADO encargado 1 SUPERVISA sucursal N LOCAL_VIDEOCLUB 30
Cardinalidad de tipo de entidad • Otra forma de expresar las razones de cardinalidad y participación PERSONA EDIFICIO USA POSEE PERSONA EDIFICIO PERSONA USA p1  EDIFICIO POSEE  e1 p1   e1  e2  e2 p2  p2   e3 p3   e4  e3 p3   e4 31
Cardinalidad de tipo de entidad (ii) Notación [EN2002] • Números mínimo y máximo de instancias del tipo de relación en las que puede intervenir una instancia del tipo de entidad • Notación – (min, max) en la línea que une entidad y relación (1,n) PERSONA (0,n) USA POSEE (0,m) EDIFICIO (1,1) 32
Cardinalidad de tipo de entidad (iii) [EN2002] EMPLEADO ACTOR 1 TRABAJA_EN 1 M SUPERVISA ACTUA_EN N N 1 PELICULA LOCAL_VIDEOCLUB (1,1) TRABAJA_EN (1,1) EMPLEADO (0,n) ACTOR SUPERVISA ACTUA_EN (1,n) (0,m) (1,1) LOCAL_VIDEOCLUB PELICULA 33
Cardinalidad de tipo de entidad (vii) • Cardinalidad de tipos de entidad recursivos [EN2002] superior (0,n) subalterno EMPLEADO (0,1) N 1 JEFE DE 34
Atributos de tipos de relación • Similares a los atributos de tipos de entidad [EN2002] horas 1 TRABAJA_EN 1 EMPLEADO 1 SUPERVISA N LOCAL_VIDEOCLUB 35 fechainicio
Atributos de tipos de relación (ii) • Conceptualmente pertenecen a la relación – Un atributo de una M:N es propio de la relación – Un atributo de una 1:1 o 1:N “se puede llevar” a uno de los tipos de entidad participantes 1 horas TRABAJA_EN SUPERVISA fechainicio N 1 [EN2002] horas EMPLEADO 1 LOCAL_VIDEOCLUB horas 36 fechainicio
Tipo de Entidad Débil Notación [EN2002] • No tiene atributos clave propios • Una instancia se identifica por su relación con una instancia de otro tipo de entidad – Tipo de relación identificador • Relaciona un tipo de entidad débil y un tipo de entidad regular (fuerte, dominante, padre, propietaria) – Clave parcial (o discriminante) • Atributos de la entidad débil, que identifican de forma única cada instancia, siempre que esté relacionada con una instancia del tipo de entidad regular – Clave = (clave_entidad_regular, clave_parcial) COPIA • Notación 37
Tipo de entidad débil (ii) [EN2002] Tipo de nss Entidad Regular Tipo de Relación Identificador PACIENTE 1 ACUDE PELICULA TIENE N 1 N diahora VISITA_MEDICA titulo COPIA numcopia N Clave parcial o Discriminante ASISTIDA POR 1 MEDICO especialidad ncolegiado nombre Dependencia en existencia 38
Tipo de entidad débil (iii) [EN2002] • No toda participación total (o dependencia en existencia) implica un tipo de entidad débil EMPLEADO dni 1 POSEE N PERMISO CONDUCCION numlicencia tipo PERMISO_CONDUCCIÓN no es débil: depende en existencia de EMPLEADO, pero tiene clave primaria propia 39
Tipos de relación con grado superior a dos • Tipo de relación ternaria [EN2002] CLIENTE (0,n) ALQUILA fecha (0,m) (0,1) CINTA VIDEO LOCAL VIDEOCLUB • Cardinalidad de los tipos de entidad 40
Tipos de relación con grado superior a dos (ii) • Equivalencia ternaria – varias binarias [EN2002] fecha (0,n) CLIENTE (0,n) ALQUILA fecha (0,m) LOCAL VIDEOCLUB CLIENTE (0,1) (0,1) (1,m) CINTA VIDEO ALQUILA CINTA VIDEO ALQUILA_EN (1,n) LOCAL VIDEOCLUB (1,1) (1,n) 41 CONTIENE
Tipos de relación con grado superior a dos (iii) • Ternaria no equivalente a varias binarias [EN2002] PROVEEDOR cantidad (1,n) SUMINISTRA fecha idprov (1,n) codpr (0,m) PRODUCTO (1,p) TIENDA PROVEEDOR PUEDE SUMINISTRAR (1,m) (1,m) PRODUCTO PROVEE (1,n) (0,n) TIENDA VENDE (1,m) nombre • Pérdida de semántica... 42
Modelo Entidad-Relación Extendido, MERE Enhanced Entity-Relationship model, EER • Aportaciones de diversos autores al modelo Entidad-Relación «básico». • Permiten representar... – Relaciones exclusivas entre sí – Jerarquías de Especialización/Generalización 43
3.3. Extensiones del modelo Relaciones Exclusivas • Dos (o más) tipos de relación son exclusivos, respecto de un tipo de entidad que participa en ambos, si cada instancia del tipo de entidad sólo puede participar en uno de los tipos de relación VEHÍCULO CONSUME GASTA GASOIL GASOLINA • CONSUME y GASTA son exclusivas respecto del tipo de entidad VEHICULO 44
3.3. Extensiones del modelo Especialización/Generalización (E/G) • Caso especial de relación entre un tipo de entidad y varios otros tipos de entidad • La jerarquía o relación que se establece entre uno y otros corresponde a la noción de “es_un” o de “es_un_tipo_de” • Estas jerarquías pueden formarse por especialización o bien por generalización 45
3.3. Extensiones del modelo E/G: Subtipo de un tipo de entidad • Agrupación de instancias dentro de un tipo de entidad, que debe representarse explícitamente debido a su importancia para el diseño o aplicación – Subtipos del tipo de entidad VEHÍCULO: • • • • CAMIÓN TURISMO AUTOBÚS CICLOMOTOR – Subtipos del tipo de entidad EMPLEADO: • SECRETARIO • GERENTE • COMERCIAL • El tipo de entidad que se especializa en otros se llama supertipo ( VEHICULO, EMPLEADO ) 46
3.3. Extensiones del modelo E/G: Relación Supertipo/Subtipo • Es la relación que se establece entre un supertipo y cada uno de sus subtipos (noción es_un o es_un_tipo_de) • Notación: EMPLEADO SECRETARIO GERENTE [EN2002] COMERCIAL 47
3.3. Extensiones del modelo E/G: Relación Supertipo/Subtipo (ii) • La extensión de un subtipo es un subconjunto de la extensión del supertipo – Una instancia de subtipo también es instancia del supertipo y es la misma instancia, pero con un papel específico distinto – Una instancia no puede existir sólo por ser miembro de un subtipo: también debe ser miembro del supertipo – Una instancia del supertipo puede no ser miembro de ningún subtipo VEHÍCULO CAMIÓN TURISMO CICLOMOTOR 48
3.3. Extensiones del modelo E/G: Herencia de tipo • Un subtipo puede tener atributos propios (específicos) y participar en relaciones por separado • Un subtipo hereda todos los atributos del supertipo, y toda relación en la que participa el supertipo – Un subtipo, con sus atributos y relaciones específicos, más los atributos y relaciones que hereda del supertipo, es un tipo de entidad por derecho propio numBastidor VEHÍCULO precio tonelaje numEjes FABRICA (1,1) N:1 FABRICANTE (1,n) (1,1) (0,1) CAMIÓN TURISMO numPuer MOTOCICLETA numPlazas LLEVA cilindrada 1:1 49 SIDECAR
3.3. Extensiones del modelo E/G: Especialización • Proceso de definición de un conjunto de subtipos de un tipo de entidad (» supertipo) • Subtipos suelen estar definidos según característica distintiva de las entidades del supertipo – Discriminante de la especialización EMPLEADO actividad SECRETARIO GERENTE COMERCIAL 50
3.3. Extensiones del modelo E/G: Especialización (ii) • Varias especializaciones de un tipo de entidad, con base en diferentes discriminantes género DRAMA TERROR PELÍCULA COMEDIA color BLANCO_Y_NEGRO [EN2002] COLOR 51
3.3. Extensiones del modelo E/G: Especialización (iii) • Conviene incluir relaciones subtipo/supertipo si hay... – Atributos que sólo tienen sentido para algunas instancias de un tipo y no para todas (atributos específicos) especialidadMédica «no es aplicable» a CELADOR – Tipos de relación en los que sólo participan algunas entidades de un tipo y no todas (relaciones específicas) Relación SUPERVISA entre CELADOR y SECCIÓN_HOSPITAL CELADOR (1,1) SUPERVISA (1,1) SECCIÓN_HOSPITAL 52
3.3. Extensiones del modelo E/G: Generalización • Proceso inverso de la especialización • Suprimir diferencias entre varios tipos de entidad: identificar atributos y relaciones comunes, y formar un supertipo que los incluya numBastidor precio CAMIÓN numEjes numBastidor precio numBastidor fechaFab VEHÍCULO fechaFab precio tonelaje G CAMIÓN TURISMO fechaFab numEjes TURISMO tonelaje numPuer numPuer [EN2002] 53
3.3. Extensiones del modelo E/G: Generalización vs. Especialización  Generalización • Énfasis en las similitudes • Cada instancia del supertipo es también una instancia de alguno de los subtipos  Especialización • Énfasis en las diferencias • Alguna instancia del supertipo puede no ser instancia de ningún subtipo 54
3.3. Extensiones del modelo Restricciones sobre la E/G • Definición ¿Qué instancias del supertipo pertenecen a cada subtipo? • Disyunción/Solapamiento ¿A cuántos subtipos puede pertenecer (a la vez) una instancia del supertipo? • Completitud/Parcialidad ¿Debe toda instancia del supertipo pertenecer a algún subtipo? 55
3.3. Extensiones del modelo Restricciones sobre la E/G: Definición • Subtipos definidos por predicado o condición – Condición de pertenencia a cada subtipo con base en el valor de algún atributo del supertipo – Restricción que especifica que... • Las instancias del subtipo deben satisfacer la condición • Todas las instancias del supertipo que cumplen la condición, deben pertenecer al subtipo PERSONA estadoLaboral=en_activo EMPLEADO [EN2002] matriculado=true ESTUDIANTE 56
3.3. Extensiones del modelo Restricciones sobre la E/G: Definición (ii) • Subtipos definidos por atributo – Todas las subclases definen la condición de pertenencia en términos del mismo atributo – ... es el discriminante de la especialización EMPLEADO_HOSPITAL PERSONA estadoLaboral en_activo EMPLEADO en_paro claseTrabajo médico PARADO MÉDICO celador enfermero CELADOR limpiador ENFERMERO [EN2002] 57 LIMPIADOR
3.3. Extensiones del modelo Restricciones sobre la E/G: Definición (iii) • Subtipos definidos por el usuario – No existe (o no interesa definir) ninguna condición de pertenencia a los subtipos – El usuario, al insertar una instancia, elige a qué subtipo pertenece PROFESOR TITULAR AYUDANTE ASOCIADO 58
3.3. Extensiones del modelo Restricciones sobre la E/G: Disyunción/Solapamiento • Subtipos disjuntos si una instancia del supertipo puede ser miembro de, como máximo, uno de los subtipos • Subtipos solapados si una instancia del supertipo puede ser, a la vez, miembro de más de un subtipo • Es la opción «por defecto» VEHÍCULO PERSONA d TURISMO o CAMIÓN [EN2002] EMPLEADO ESTUDIANTE 59
3.3. Extensiones del modelo Restricciones sobre la E/G: Completitud/Parcialidad •Especialización parcial indica que • Especialización total es posible que alguna instancia del (completa) indica que supertipo no pertenezca a ninguno toda instancia del supertipo también debe de los subtipos •Es la opción «por defecto» ser instancia de algún •La unión de las extensiones de los subtipo subtipos no es la extensión del supertipo en su totalidad ANIMAL d MACHO ALIMENTO d HEMBRA HERMAFRODITA LACTEO FRUTA 60 VERDURA
3.3. Extensiones del modelo E/G: Tipos de Especialización • Las restricciones de disyunción y completitud son independientes entre sí • Dan lugar a 4 tipos de especialización: – Disjunta y Total – Disjunta y Parcial – Solapada y Total – Solapada y Parcial • Lo veremos con un ejemplo de una base de datos de una Universidad 61
3.3. Extensiones del modelo E/G: Especialización Disjunta y Total EMPLEADO d DOCENTE ESTUDIANTE claseTrabajo ADMON_Y_SERV BECARIO d BECARIO Especialización Disjunta y Parcial DOCENTE d AYUDANTE TITULAR cuerpoDocente CATEDRÁTICO 62 tipo NO_BECARIO
3.3. Extensiones del modelo E/G: Especialización Solapada y Total PERSONA O EMPLEADO ocupación ESTUDIANTE Especialización Solapada y Parcial EMPLEADO dedicación DOCENTE O INVESTIGADOR 63
3.3. Extensiones del modelo E/G: Reglas de inserción y eliminación • Deben aplicarse a la Especialización y la Generalización, debido a las restricciones definidas  Insertar una instancia en un supertipo implica insertarla en todos los subtipos definidos por predicado o por atributo, para los cuales satisface el predicado de definición  Insertar una instancia en un supertipo de una especialización total implica insertarla en, al menos, un subtipo Y si la especialización es disjunta, entonces la instancia se insertará en un único subtipo 64
3.3. Extensiones del modelo E/G: Reglas de inserción y eliminación (ii)  Eliminar una instancia de un supertipo implica eliminarla de todos los subtipos a los que pertenece  Eliminar una instancia de un subtipo implica eliminarla del supertipo si la especialización es ... – disjunta y total, o bien – solapada y total, y la instancia ya sólo pertenece al subtipo (se eliminó del resto) En el resto de casos, la instancia sólo se elimina del subtipo – No del supertipo ( lo haría el usuario, si fuese necesario) 65
3.4.1 Objetivos y fases del diseño lógico • • • El objetivo principal es transformar el esquema conceptual de datos en el esquema lógico de datos Otros objetivos del diseño lógico son ... – Eliminar redundancias – Conseguir máxima simplicidad – Evitar cargas suplementarias de programación para conseguir ... – una estructura lógica adecuada – un equilibrio entre los requisitos de usuario y la eficiencia Diseño lógico con la máxima portabilidad  Introducción “tardía” del SGBD específico  Implementación del esquema lógico en distintos SGBD comerciales  Migración entre diferentes versiones de un mismo SGBD 66
3.4.1 Objetivos y fases del diseño lógico Fases  Diseño Lógico Estándar (DLS) – Se elige el modelo de datos de representación, aún no el SGBD – Transformación independiente del SGBD específico Esquema Conceptual  Esquema Lógico eStándar (ELS)  Uso de un Modelo Lógico de datos eStándar (MLS) • Relacional  • Red • Jerárquico • Orientado a Objetos  Se describe el ELS mediante los elementos del modelo de datos • LDD de SQL-92 en el Modelo Relacional • Diagrama de Estructura de Datos 67
3.4.1 Objetivos y fases del diseño lógico Fases (y 2)  Diseño Lógico Específico (DLE) – Se elige el SGBD específico – Adaptación del esquema lógico a un SGBD comercial concreto Esquema Lógico Estándar  Esquema Lógico Específico (ELE) Uso del Modelo Lógico de datos particular del SGBD elegido • Oracle, Informix, DB2, Interbase, Postgress, Sybase ... Se describe el ELE mediante el LDD propio del SGBD específico • SQL de Oracle, ... 68
3.4.2 Diseño lógico estándar Reglas de traducción MERE  MR  Reglas para el modelo básico • Dominios • Atributos • Tipos de entidad • Tipos de relación MER Tipo de Entidad Tipo de Relación M:N Tipo de Relación 1:1, 1:N, N:1 RESUMEN MR (SQL-92) Tabla (relación) Tabla Propagación de clave o tabla  Reglas para las extensiones del modelo • Relaciones exclusivas • Jerarquías de Especialización/Generalización 69
3.4.2 Diseño lógico estándar Traducción de un dominio y un tipo de entidad • Dominio MERE ESTADO_CIVIL: {S, C, V, D} MR CREATE DOMAIN Estado_civil AS CHAR(1) CHECK VALUE IN (‘S’, ‘C’, ‘V’, ‘D’) ; • Tipo de entidad – Se traduce a una tabla (relación) – Se recomienda usar el mismo nombre o uno MERE PERSONA similar MR CREATE TABLE Persona ( ... ); 70
3.4.2 Diseño lógico estándar Traducción de un atributo • Atributo simple y monovaluado  Columna • Atributo identificador – Id. principal  Clave primaria (PRIMARY KEY) – Id. alternativo  Clave alternativa (UNIQUE)  Podrá contener NULL si no se indica lo contrario MERE MR numSS nombre direccion telefono fechaNacim dni PERSONA nacionalidad altura CREATE TABLE Persona ( dni PRIMARY KEY, numSS UNIQUE NULL, nombre ..., direccion ..., telefono ..., fechaNacim ..., nacionalidad ..., altura ... ) ; 71
3.4.2 Diseño lógico estándar Traducción de un atributo (2) • Atributo compuesto.- Dos alternativas: a) «Eliminar» atributo compuesto y considerar todos sus componentes como columnas simples de la tabla resultante b) «Eliminar» los componentes y considerar el atributo compuesto como una sola columna de la tabla MERE MR (DED) ¿Cuándo será más adecuado utilizar una opción u otra? 72
3.4.2 Diseño lógico estándar Traducción de un atributo (3) • Atributo multivalorado – Nueva tabla S, en la que el atributo multivalorado se representa como una columna simple A – S contendrá una nueva columna F, clave ajena a la clave primaria de la tabla correspondiente a la entidad – La clave primaria de S es la combinación (F, A) MERE MR dni nombre fechaNa c direccion (1,n) PERSONA MR (DED) PERSONA tiene DIRECC_ PERSONA PERSONA (dni, nombre, fechaNac) FK DIRECC_PERSONA (dni, direccion) CREATE TABLE Direcc_Persona ( dni ... direccion ... PRIMARY KEY (dni, direccion) FOREIGN KEY (dni) REFERENCES Persona(dni) ON DELETE CASCADE ON UPDATE CASCADE ); 73
3.4.2 Diseño lógico estándar Traducción de un atributo (y 4) • Atributo derivado – Es necesario decidir si se almacena o no 1. Si se almacena, será una columna de la tabla que corresponda y deberá crearse un disparador que calcule su valor y lo mantenga actualizado 2. Si no se almacena, deberá crearse un procedimiento que calcule su valor cada vez que se solicita MR MERE dni PERSONA nombre fechaNa c edad PERSONA (dni, nombre, fechaNac, edad) 74
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N  Nueva tabla R, que incluye... V E1 E2 – claves ajenas hacia las claves primarias de R1 y de R2 R1 R2 R  Su combinación (concatenación) forma la clave primaria de R – columnas correspondientes a los atributos de la relación V (simples o componentes simples de atributos compuestos) nombre ACTOR papel Actua (1,m) en (1,n) caché [MPM 1999] paga código PELICULA ACTOR(nombre, ..., caché, ...) FK ACTUA_EN (actor, pelicula, papel, paga) FK título PELICULA(código, título, ...) 75
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N (3) codAutor AUTOR nomAutor isbn derechosAutor (1,n) Escribe LIBRO (1,4) numPaginas AUTOR(codAutor, nomAutor, ...) FK ESCRIBE (autor, libro, derAutor, numPag) FK titulo LIBRO(isbn, titulo, ...) – Pero la traducción, aunque lo parezca, no está completa... – ... pues falta especificar ciertos aspectos que tienen que ver con las reglas de integridad 76
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N (4) – Especificación de acciones de mantenimiento de la integridad referencial (NO ACTION, CASCADE, SET NULL, SET DEFAULT) CREATE TABLE Escribe ( autor Autores, libro Codigos, derAutor NUMERIC(2) DEFAULT 20 NOT NULL CHECK (derAutor≥0 AND derAutor<100), numPag NUMERIC(2) NOT NULL CHECK (numPag≥0), PRIMARY KEY (autor, libro), FOREIGN KEY (autor) REFERENCES AUTOR(codAutor) ON DELETE NO ACTION ON UPDATE CASCADE, FOREIGN KEY (libro) REFERENCES LIBRO(isbn) ON DELETE CASCADE ON UPDATE CASCADE ); 77
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N (5) Especificación de restricciones a) Datos coherentes: evitar que ESCRIBE contenga un libro con autor desconocido (fila con autor NULL) o un autor de un libro inexistente (fila con libro NULL) autor derAutor numPag NULL 0-201-65370-2 ... ... A001 – libro NULL ... ... Ambas cosas ya quedan aseguradas por la propia definición de la clave primaria de ESCRIBE: PRIMARY KEY(autor, libro) 78
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N (6) Especificación de restricciones b) Cardinalidad mínima 1: todo libro tiene al menos un autor c) Cardinalidad máxima 4: evitar que un libro haya sido escrito por más de 4 autores – CREATE ASSERTION autores_de_libro CHECK ( (NOT EXISTS (SELECT * FROM LIBRO WHERE isbn NOT IN (SELECT libro FROM ESCRIBE))) AND (4 >= (SELECT MAX(COUNT(*)) FROM ESCRIBE GROUP BY libro)) ); 79
3.4.2 Diseño lógico estándar Traducción de una relación binaria M:N (y 7) Especificación de restricciones d) Cardinalidad mínima 1: todo autor ha escrito al menos un libro – Evitar que en AUTOR exista una fila tal que NO haya ninguna tupla en ESCRIBE que le haga referencia (autor sin libros). – Es necesario crear una RI General o Aserto: CREATE ASSERTION libros_de_autor CHECK ( NOT EXISTS (SELECT * FROM AUTOR WHERE codAutor NOT IN (SELECT autor FROM ESCRIBE)) ); 80
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:N 1) Caso general  Propagación de clave – E1 1 V R1 N E2 R2 En R2 se incluyen nuevas columnas...  clave externa hacia la clave primaria de R1  columnas para los atributos de la relación V (simples o componentes simples de atributos compuestos) 1.1) Participación total de E2 en V codProv nombreCiudad PROVINCIA contiene (1,1) (1,n) CIUDAD ... nomProv CIUDAD( nomCiudad, provincia, ... ) FK: NULOS NO PERMITIDOS PROVINCIA( codProv, nomProv, ... ) 81
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:N (2) 1.2) Participación parcial de E2 en V nomMuseo codCuadro PINACOTECA ciudad Expone (1,n) (0,1) CUADRO titulo pintor sala NULOS PERMITIDOS CUADRO(codCuadro, titulo, pintor, museo, sala...) FK PINACOTECA(nomMuseo, ciudad, ...) 82
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:N (3) 2) Se cumple uno o varios de estos supuestos:  La relación V tiene varios atributos propios  Hay pocas ocurrencias de la relación V  Es probable que en el futuro V se transforme en una M:N  Añadir una nueva tabla R, que incluye... – claves ajenas hacia las claves primarias de R1 y de R2  una será clave primaria de R: la propagada desde la entidad cuyas instancias participan como mucho una vez en la relación V • columnas para los atributos de V (simples o componentes simples de atributos compuestos) nif ESTUDIANTE nombre (0,n) 1:N Propietario_de (0,1) matricula COCHE ESTUDIANTE( nif, nombre, ... ) PROPIEDAD( coche, estudiante) FK NN FK COCHE( matricula, modelo, ... ) 83
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:1 1) Participación total de ambas entidades – Si las entidades no participan en otras relaciones...  una única tabla R, que incluye... – columnas para todos los atributos de ambas entidades – claves de R:  Clave primaria = clave primaria de R1 o de R2 (es indiferente)  La otra ( si es distinta) será alternativa (UNIQUE) y además NOT NULL – columnas para atributos de la relación V (simples o componentes simples de atributos compuestos) nss nombre PACIENTE (1,1) Tiene HISTORIAL MEDICO (1,1) ... ... numHistoria fechaApertura centroSalud PACIENTE ( nss, nombre, numHisto, fechaApert, centroSalud,... ) PK AK, NN 84
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:1 (2) 2) Participación total de una entidad y parcial de la otra 2.1) Caso general E1 – E2 R1  Propagación de clave – V R2 La clave de la entidad con participación parcial «se propaga» hacia la entidad con participación total → clave ajena Los atributos de la relación V «siguen» a la clave propagada codEmp numDep (0,1) (1,1) EMPLEADO DEPARTAMENTO Dirige Un empleado puede no dirigir ningún departamento, fechaInic nomEmp nomDep o bien ser el gerente de uno de ellos (desde cierta fecha, EMPLEADO(codEmp, nomEmp, ...) en la que fue nombrado FK como tal) DEPARTAMENTO(numDep,nomDep, codDir, fechInicDir...) AK, NN 85 NN
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:1 (3) 2.2) Hay pocas instancias del tipo de relación  Añadir una nueva tabla R que incluye... – claves ajenas hacia las claves primarias de R1 y de R2  una será clave primaria de R (la de participación total, si existe)  la otra será clave alternativa en R (UNIQUE) y además NOT NULL – columnas para los atributos de V (simples o componentes simples de atributos compuestos) EMPLEADO(codEmp, nomEmp, ...) FK DIRIGE (emp, dep, fechInic) AK,NN FK DEPARTAMENTO(numDep, nomDep,...) 86
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:1 (4) 2.3) Hay muchas instancias del tipo de relación  Una única relación R que incluye... – todos los atributos de las entidades y de la relación – la clave primaria es la de la entidad con participación parcial – debe permitirse NULL en los atributos procedentes de la entidad con participación total y de la relación CREATE TABLE Empleado( codEmp ... PRIMARY KEY, Atributos de EMPLEADO nomEmp ... , ..., Atributos de numDepDir ... NULL UNIQUE, DEPARTAMENTO nomDepDir ... NULL, ..., fechInicDir ... NULL, Atributos de DIRIGE ... ); NULL permite representar empleados que no dirigen ningún departamento UNIQUE asegura que un departamento sólo es dirigido por un empleado Los atributos monovalorados aseguran que un empleado pueda dirigir como mucho un departamento 87
3.4.2 Diseño lógico estándar Traducción de una relación binaria 1:1 (y 5) 3) Participación parcial de ambas entidades  Añadir una nueva tabla R • La tabla R se construye exactamente igual que en el caso (2.2) • Evita los NULL que aparecerían si se propagara la clave de R1 a R2 o viceversa (caso general (2.1)) lugar nif nif HOMBRE Matrimonio (0,1) a la antigua (0,1) MUJER HOMBRE(nif, ...) FK MATRIMONIO(esposa, esposo, fecha, lugar) FK fecha AK, NN MUJER(nif, ...) Y... ¿qué acciones de mantenimiento de la integridad referencial debemos imponer para (todos los casos de) transformación de relaciones 1:1? 88 NN NN
3.4.2 Diseño lógico estándar Traducción de dependencia en existencia y en identificación  • V E1 E2 Caso particular de relación 1:1 R1 R2 o 1:N con propagación de clave y participación total de E2 Si V es 1:1  caso 2.1 ; Si V es 1:N  caso 1.1 – La clave ajena FK en R2 hacia R1 no permite NULL – La clave primaria de R2 depende del tipo de dependencia: • en Existencia – clave primaria propia de R2 (identificador principal de E2) • en Identificación – combinación de atributos: FK y clave de R2 Las actualizaciones y borrados en la tabla R1 deben transmitirse en cascada hacia R2 (CASCADE) 89
3.4.2 Diseño lógico estándar Traducción de dependencia en existencia y en identificación (y 2) nifEmp nomEmp 1:N EMPLEADO (0,n) FAMILIAR Tiene (1,1) EMPLEADO ( nifEmp, nomEmp, ...) FK FAMILIAR ( nifFam, emp, ... ) NOT NULL ON DELETE CASCADE ON UPDATE CASCADE fecha historial nombre 1:N PACIENTE (1,n) Acude nifFam (1,1) PACIENTE ( historial, nombre, ... ) FK VISITA_MEDICA ( historial, fecha, hora, ... ) hora observ VISITA MEDICA NOT NULL ON DELETE CASCADE ON UPDATE CASCADE 90
3.4.2 Diseño lógico estándar Traducción de una relación binaria reflexiva jefe nifEmp nomEmp Es jefe de EMPLEADO subordinado Caso 1:N EMPLEADO ( nifEmp, nomEmp, ..., jefe, ... ) FK NULL solución problemática si puede haber muchos empleados sin jefe ( demasiados nulos )  tabla que contiene dos claves externas hacia la clave primaria de la tabla correspondiente a la entidad – Nombradas según los roles de la entidad en la relación Caso M:N EMPLEADO ( nifEmp, nomEmp, ... ) FK FK JEFE_EMP ( jefe, subordinado, ... ) Otra posibilidad en el Caso 1:N EMPLEADO ( nifEmp, nomEmp, ...) FK FK JEFE_EMP ( jefe, subordinado, ... ) NN 91
3.4.2 Diseño lógico estándar Traducción de una relación n-aria  V Tabla R correspondiente a V, E1 E2 que incluye... R1 R2 E3 – claves ajenas hacia cada clave R3 primaria de R1, R2, R3, etc. – columnas para los atributos de la relación V (simples o componentes simples de atributos compuestos) – la clave primaria de R  En general, es la combinación de todas las claves externas hacia R1, R2, R3, etc.  Pero es posible que sea un subconjunto de dicha clave 92
3.4.2 Diseño lógico estándar Traducción de una relación n-aria (y 2) matricula nifCliente CLIENTE [EN 2002] COCHE fechaVenta (0,1) (0,n) Venta (0,m) nifVendedor VENDEDOR (0,p) BANCO cifBanco VENTA ( matricula, vendedor, cliente, banco, fechaVenta ) 1. 2. 3. 4. ¿Cuál es la superclave de esta relación? ¿y cuál es su clave primaria? ¿Cómo asegurar que no haya ventas sin cliente, sin coche, sin vendedor? ¿Puede reflejarse la existencia de ventas directas (sin banco)? 93
3.4.2 Diseño lógico estándar Traducción de exclusividad de relaciones  Añadir restricciones de tipo CHECK Ejemplo para relaciones de tipo 1:N PROFESOR (0,n) (0,n) CREATE TABLE Curso ( codcurso ... PRIMARY KEY, ORGANIZA IMPARTE nomcurso ..., ... (1,1) (1,1) director ... REFERENCES Profesor (idProf) CURSO ON UPDATE CASCADE , profesor ... REFERENCES Profesor (idProf) ON UPDATE CASCADE , CONSTRAINT organiza_xor_imparte CHECK ( ( director NOT IN (SELECT profesor FROM Curso) ) AND ( profesor NOT IN (SELECT director FROM Curso) ) ) ... ); 94
3.4.2 Diseño lógico estándar Traducción de exclusividad de relaciones (2) Ejemplo para relaciones de tipo M:N ALUMNO (1,n) (1,n) CREATE TABLE Alumno_Estudia_Titulacion ( alu ... REFERENCES Alumno (numExp) estudia cursa ON DELETE CASCADE ON UPDATE CASCADE , titu ... REFERENCES Titulacion (idTit) (0,n) ON DELETE NO ACTION ON UPDATE CASCADE , (0,n) PRIMARY KEY (alu, titu), TITULACIÓN MASTER CONSTRAINT titulacion_xor_master CHECK ( alu NOT IN (SELECT alum FROM Alumno_Cursa_Master) ) ); [MPM 1999] CREATE TABLE Alumno_Cursa_Master ( alum ... REFERENCES Alumno (numExp) ON DELETE CASCADE ON UPDATE CASCADE , mast ... REFERENCES Master (codMast) ON DELETE NO ACTION ON UPDATE CASCADE , PRIMARY KEY (alum, mast), CONSTRAINT master_xor_titulacion CHECK ( alum NOT IN (SELECT alu FROM Alumno_Estudia_Titulacion) ) ); 95
3.4.2 Diseño lógico estándar Traducción de especialización/generalización 1. Transformación guiada por el supertipo • Los subtipos se diferencian en pocos atributos, • Las relaciones con otras entidades están establecidas con el supertipo, o • Las relaciones con otras entidades son las mismas para todos (o casi) los subtipos  Una única tabla R que contiene... – columnas para los atributos del supertipo P y los subtipos B1 y B2 – columna para el atributo discriminante d de la jerarquía E/G – (posibles) nuevas restricciones semánticas – la clave primaria de R es el identificador principal del supertipo 96
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (2) Transformación guiada por el supertipo: Jerarquía disjunta total nif nombre EMPLEADO UNIVERSIDAD d PROFESOR BECARIO categoría tipoBeca [MPM 1999] tipo CREATE TABLE Empleado_Universidad ( nif ... PRIMARY KEY, nombre ... , tipo ... NOT NULL CHECK tipo IN (‘pro’, ‘bec’, ‘pas’), categ ... NULL, tipoBeca ... NULL, activ ... NULL, ... PAS CHECK ( ( tipo = ‘pro’ AND categ IS NOT NULL AND tipoBeca IS NULL AND activ IS NULL ) actividad OR ( tipo = ‘bec’ AND tipoBeca IS NOT NULL AND categ IS NULL AND activ IS NULL ) restricciones OR ( tipo = ‘pas’ AND activ IS NOT NULL AND categ IS NULL AND tipoBeca IS NULL ) ) semánticas ); 97 disjunta PARCIAL: PERMITE NULL EN TIPO
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (3) Transformación guiada por el supertipo: Jerarquía solapada parcial Alternativa 1: CREATE TABLE Individuo ( nif ... PRIMARY KEY, nif nombre INDIVIDUO nombre ... , fechanac fechanac ... , estudia ... NOT NULL CHECK (estudia IN (‘T’, ‘F’)), actividad curra ... NOT NULL CHECK (curra IN (‘T’, ‘F’)), titulacion ... NULL, nss ... NULL UNIQUE, ESTUDIANTE CURRANTE salario ... NULL, ... titulacion nss salario CHECK ( (estudia = ‘T’ AND titulacion IS NOT NULL) OR (estudia = ‘F’ AND titulacion IS NULL) ) , Otra posibilidad: CHECK ( (curra = ‘T’ AND nss IS NOT NULL – Sólo una columna discriminante y AND salario IS NOT NULL) valor extra para solapamiento: OR (curra = ‘F’ AND nss IS NULL AND salario IS NULL) ) actividad ... NULL CHECK (actividad IN (‘estudia’, ‘trabaja’, ‘est_trab’)) ); 98
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (4) Transformación guiada por el supertipo: Jerarquía solapada parcial Alternativa 2: – Un solo atributo discriminante, tratado como atributo multivalorado CREATE TABLE Individuo ( nif ... PRIMARY KEY, nombre ... , fechanac ... , titulación ... NULL, nss ... NULL UNIQUE, salario ... NULL, ... ); CREATE TABLE Actividad_Individuo ( nifIndiv ... REFERENCES Individuo( nif ) ON DELETE CASCADE ON UPDATE CASCADE, nomActiv ... , CHECK (nomActiv IN (‘estudiar’, ‘trabajar’)), PRIMARY KEY ( nifIndiv, nomActiv ) );  Las restricciones semánticas son algo más complejas (asertos), como veremos a continuación  Es más extensible que la Alternativa 1: introducir un nuevo subtipo no requiere alterar la tabla INDIVIDUO para añadir una columna, sino ajustar el CHECK de ACTIVIDAD_INDIVIDUO y añadir los asertos correspondientes 99
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (6) Transformación guiada por el supertipo: Jerarquía solapada parcial Alternativa 2: (cont.) Restricciones de Integridad necesarias 1.- Si es estudiante, titulacion no debe ser NULL CREATE ASSERTION Individuo_Estudiante_Ok CHECK (NOT EXISTS (SELECT * FROM Individuo WHERE titulacion IS NULL AND nif IN (SELECT nifIndiv FROM Actividad_Individuo WHERE nomActiv=‘estudiar’))); 2.- Si es trabajador, nss y salario no deben ser NULL CREATE ASSERTION Individuo_Trabajador_Ok CHECK (NOT EXISTS (SELECT * FROM Individuo WHERE nss IS NULL OR salario IS NULL AND nif IN (SELECT nifIndiv FROM Actividad_Individuo WHERE nomActiv=‘trabajar’))); 3.- Puesto que la jerarquía es solapada, no hacen falta asertos que aseguren que si es trabajador, titulacion debe ser NULL; ni que si es estudiante, nss y salario deben ser NULL 3.4.- Puesto que la jerarquía es parcial, no hace falta un aserto que asegure que todo individuo tiene actividad , es decir, que todo nif de INDIVIDUO aparece en la tabla ACTIVIDAD_INDIVIDUO 100
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (7) Transformación guiada por el supertipo: Jerarquía solapada total nombre UNIVERSITARIO o ESTUDIANTE titulacion tipo CURRANTE nss titulacion salario salario CREATE TABLE Universitario ( nif ... PRIMARY KEY, nombre ... , estudia ... NOT NULL CHECK estudia IN (‘T’, ‘F’), trabaja ... NOT NULL CHECK trabaja IN (‘T’, ‘F’), titulación ... NULL, salario ... NULL, ... CHECK ( ( estudia = ‘T’ AND titulacion IS NOT NULL ) OR ( trabaja = ‘T’ AND salario IS NOT NULL ) ) ); Otras opciones: – Una sola columna discriminante – Tratar discriminante como un atributo multivalorado 101
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (8) Transformación guiada por el supertipo  Ventajas – Acceso eficiente a toda la información sobre instancias de una entidad concreta: acceso a una sola tabla  Inconvenientes – Aparición de nulos en columnas correspondientes a atributos que proceden de subtipos, para aquellas instancias que no pertenecen a tales subtipos – Una operación aplicada sólo sobre subtipos debe «buscar» las instancias de dichos subtipos en el conjunto completo de instancias (supertipo): acceso a toda la tabla con base en el valor de la columna correspondiente al discriminante 102
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (9) 2. Transformación total • Los subtipos se diferencian en muchos atributos • Se desea mantener los atributos comunes en una tabla separada P d B1  Una tabla para cada entidad – una tabla R para el supertipo P, que incluye...  columnas para los atributos de P  la clave primaria es el identificador principal del supertipo – una tabla Ri para cada subtipo Bi, que incluye...  columnas para los atributos del subtipo Bi  columna clave ajena hacia la clave primaria de R ( propagación en cascada)  la clave primaria es dicha clave ajena 103 B2
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (10) Ejemplo de transformación total con jerarquía disjunta y parcial codigo DOCUMENTO tipo d ARTICULO revista fecha idioma titulo LIBRO edicion editorial  El atributo discriminante no aparece en ninguna de las tablas resultado de la traducción CREATE TABLE Documento ( codigo ... PRIMARY KEY, idioma ... , titulo ... ) ; CREATE TABLE Articulo ( codigo ... PRIMARY KEY REFERENCES Documento (codigo) ON DELETE CASCADE ON UPDATE CASCADE revista ... , fecha ... ) ; CREATE TABLE Libro ( codigo ... PRIMARY KEY REFERENCES Documento (codigo) ON DELETE CASCADE ON UPDATE CASCADE, edicion ... , editorial ... ); 104
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (11) Transformación total  Ventajas – Es válida para E/G de todo tipo (parcial/total – disjunta/solapada) – Quizá es «la mejor» desde el punto de vista semántico – Conviene si las operaciones son estrictamente «locales» a los subtipos o bien al supertipo, es decir, si casi nunca se accede a la vez a atributos de subtipos y supertipo  Inconvenientes – Menos eficiente en el acceso a todos los atributos (propios y heredados) de las instancias de un subtipo (¿Por qué?) 105
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (12) 3. Transformación guiada por los subtipos • Hay muchos atributos no comunes (en subtipos) • Existen pocos atributos comunes (en supertipo) • Las operaciones que acceden a atributos de subtipos siempre afectan también a datos comunes  Una tabla Ri para cada subtipo que contiene... – columnas para los atributos del subtipo Bi y – columnas para los atributos comunes (del supertipo) – la clave primaria de Ri es el identificador principal del supertipo 106
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (13) Ejemplo de transformación guiada por los subtipos codigo DOCUMENTO tipo d ARTICULO revista fecha idioma titulo LIBRO edicion editorial  El atributo discriminante no aparece en ninguna de las tablas resultado de la traducción CREATE TABLE Articulo ( codigo ... PRIMARY KEY titulo ..., idioma ..., revista ... , fecha ... ); CREATE TABLE Libro ( codigo ... PRIMARY KEY titulo ..., idioma ..., edicion ... editorial ... ); 107
3.4.2 Diseño lógico estándar Traducción de especialización/generalización (y 14) Transformación guiada por los subtipos  Ventajas – Conviene si el concepto que representa el supertipo no se requiere en el esquema lógico de la base de datos – Acceso muy eficiente a toda la información de un subtipo: el esquema ya incluye la «reunión» de las tablas correspondientes a supertipo y subtipo – Válida para jerarquías E/G totales y exclusivas  Inconvenientes – Con jerarquías solapadas aparecen «repeticiones» – Con jerarquías parciales surgen problemas de «falta de representación» – Para obtener cierta instancia del supertipo, hay que buscar en todas las tablas correspondientes a los subtipos 108
3.4.3 Diseño lógico específico • Conocer el SGBD elegido para la implementación ¿Soporta el Modelo de Datos de Representación? ¿Hasta qué punto? ¿Cómo escribir el ELS con la sintaxis propia del modelo de datos particular del SGBD comercial elegido? • Estudiar la correspondencia entre los conceptos de los Modelos de Datos de Representación y del SGBD Pueden darse dos casos: – SGBD con soporte total del MLS sin restricciones  Transformación (casi) directa al SQL propio del SGBD – SGBD no soporta algunos conceptos o sí lo hace pero con limitaciones  Uso de conceptos distintos alternativos  Programación complementaria • La mayor parte del ELS «sirve» como ELE, así que sólo algunos aspectos que necesitan transformaciones adicionales 109
