El documento describe las 7 capas del modelo OSI de referencia para redes de comunicaciones. Cada capa se encarga de funciones específicas como la transmisión física de datos, el direccionamiento de hardware, el enrutamiento lógico de paquetes, el transporte fiable de datos, el control de sesiones, la representación común de la información y los protocolos de aplicaciones. Juntas, las 7 capas del modelo OSI permiten la comunicación de datos entre dispositivos de red de manera estructurada y estandarizada.
Hacer una exposición cuyo principal tema son los modelos OSI y TCP-IP
Deben realizar los siguientes temas:
¿Qué es un protocolo de comunicaciones?
¿Qué es el modelo OSI y cuales son sus capas o niveles (realizar un diagrama de estos)?
¿Qué es el modelo TCP-IP y cuales son sus capas o niveles (realizar un diagrama de estos)?
Explique las similitudes de ambos sistemas y su importancia en el desarrollo de Internet
Conclusiones
Hacer una exposición cuyo principal tema son los modelos OSI y TCP-IP
Deben realizar los siguientes temas:
¿Qué es un protocolo de comunicaciones?
¿Qué es el modelo OSI y cuales son sus capas o niveles (realizar un diagrama de estos)?
¿Qué es el modelo TCP-IP y cuales son sus capas o niveles (realizar un diagrama de estos)?
Explique las similitudes de ambos sistemas y su importancia en el desarrollo de Internet
Conclusiones

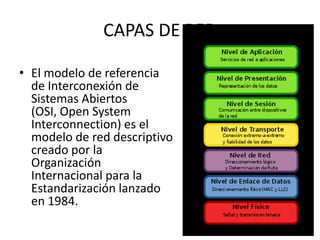

1. CAPAS DE RED
• El modelo de referencia
de Interconexión de
Sistemas Abiertos
(OSI, Open System
Interconnection) es el
modelo de red descriptivo
creado por la
Organización
Internacional para la
Estandarización lanzado
en 1984.
2. Capa Física
• Es la que se encarga de las conexiones físicas
de la computadora hacia la red, tanto en lo
que se refiere al medio físico como a la forma
en la que se transmite la información.

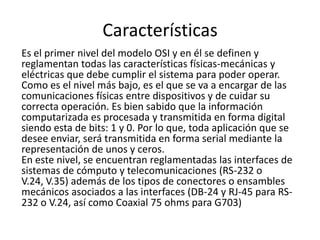

3. Características
Es el primer nivel del modelo OSI y en él se definen y
reglamentan todas las características físicas-mecánicas y
eléctricas que debe cumplir el sistema para poder operar.
Como es el nivel más bajo, es el que se va a encargar de las
comunicaciones físicas entre dispositivos y de cuidar su
correcta operación. Es bien sabido que la información
computarizada es procesada y transmitida en forma digital
siendo esta de bits: 1 y 0. Por lo que, toda aplicación que se
desee enviar, será transmitida en forma serial mediante la
representación de unos y ceros.
En este nivel, se encuentran reglamentadas las interfaces de
sistemas de cómputo y telecomunicaciones (RS-232 o
V.24, V.35) además de los tipos de conectores o ensambles
mecánicos asociados a las interfaces (DB-24 y RJ-45 para RS-
232 o V.24, así como Coaxial 75 ohms para G703)

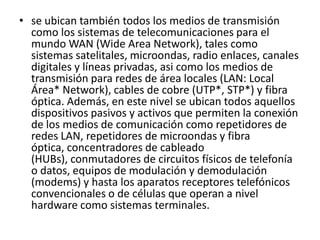

4. • se ubican también todos los medios de transmisión
como los sistemas de telecomunicaciones para el
mundo WAN (Wide Area Network), tales como
sistemas satelitales, microondas, radio enlaces, canales
digitales y líneas privadas, asi como los medios de
transmisión para redes de área locales (LAN: Local
Área* Network), cables de cobre (UTP*, STP*) y fibra
óptica. Además, en este nivel se ubican todos aquellos
dispositivos pasivos y activos que permiten la conexión
de los medios de comunicación como repetidores de
redes LAN, repetidores de microondas y fibra
óptica, concentradores de cableado
(HUBs), conmutadores de circuitos físicos de telefonía
o datos, equipos de modulación y demodulación
(modems) y hasta los aparatos receptores telefónicos
convencionales o de células que operan a nivel
hardware como sistemas terminales.

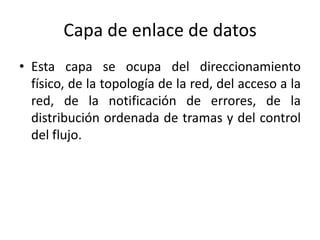

5. Capa de enlace de datos
• Esta capa se ocupa del direccionamiento
físico, de la topología de la red, del acceso a la
red, de la notificación de errores, de la
distribución ordenada de tramas y del control
del flujo.

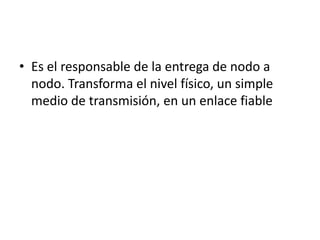

6. • Es el responsable de la entrega de nodo a
nodo. Transforma el nivel físico, un simple
medio de transmisión, en un enlace fiable

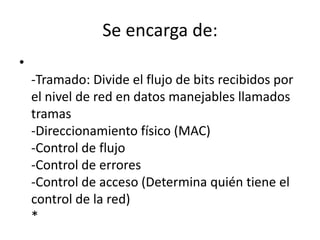

7. Se encarga de:
•
-Tramado: Divide el flujo de bits recibidos por
el nivel de red en datos manejables llamados
tramas
-Direccionamiento físico (MAC)
-Control de flujo
-Control de errores
-Control de acceso (Determina quién tiene el
control de la red)
*

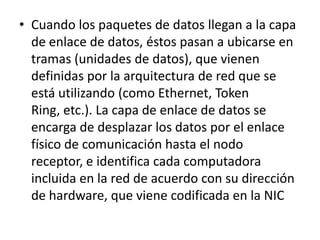

8. • Cuando los paquetes de datos llegan a la capa
de enlace de datos, éstos pasan a ubicarse en
tramas (unidades de datos), que vienen
definidas por la arquitectura de red que se
está utilizando (como Ethernet, Token
Ring, etc.). La capa de enlace de datos se
encarga de desplazar los datos por el enlace
físico de comunicación hasta el nodo
receptor, e identifica cada computadora
incluida en la red de acuerdo con su dirección
de hardware, que viene codificada en la NIC

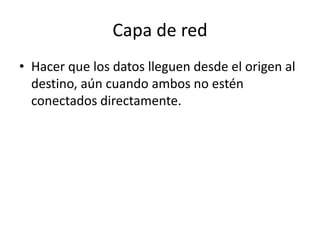

9. Capa de red
• Hacer que los datos lleguen desde el origen al
destino, aún cuando ambos no estén
conectados directamente.

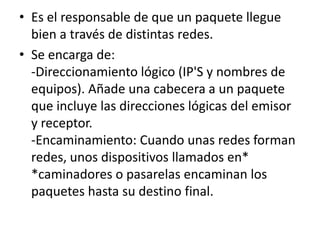

10. • Es el responsable de que un paquete llegue
bien a través de distintas redes.
• Se encarga de:
-Direccionamiento lógico (IP'S y nombres de
equipos). Añade una cabecera a un paquete
que incluye las direcciones lógicas del emisor
y receptor.
-Encaminamiento: Cuando unas redes forman
redes, unos dispositivos llamados en*
*caminadores o pasarelas encaminan los
paquetes hasta su destino final.

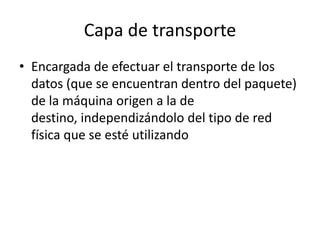

11. Capa de transporte
• Encargada de efectuar el transporte de los
datos (que se encuentran dentro del paquete)
de la máquina origen a la de
destino, independizándolo del tipo de red
física que se esté utilizando

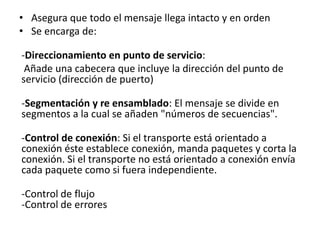

12. • Asegura que todo el mensaje llega intacto y en orden
• Se encarga de:
-Direccionamiento en punto de servicio:
Añade una cabecera que incluye la dirección del punto de
servicio (dirección de puerto)
-Segmentación y re ensamblado: El mensaje se divide en
segmentos a la cual se añaden "números de secuencias".
-Control de conexión: Si el transporte está orientado a
conexión éste establece conexión, manda paquetes y corta la
conexión. Si el transporte no está orientado a conexión envía
cada paquete como si fuera independiente.
-Control de flujo
-Control de errores

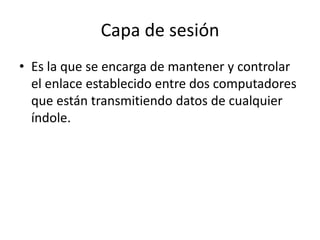

13. Capa de sesión
• Es la que se encarga de mantener y controlar
el enlace establecido entre dos computadores
que están transmitiendo datos de cualquier
índole.
14. • Es parecido al nivel de transporte pero provee
más servicios adicionales. Es el controlador de
diálogo de la red. Establece, mantiene y
sincroniza la interacción entre sistemas de
comunicación.

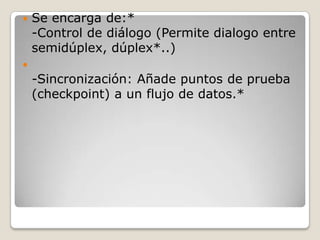

15. Se encarga de:*
-Control de diálogo (Permite dialogo entre
semidúplex, dúplex*..)
-Sincronización: Añade puntos de prueba
(checkpoint) a un flujo de datos.*

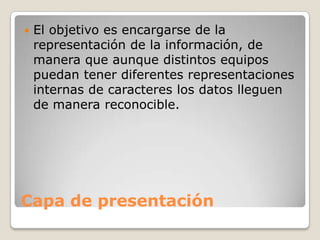

16. Capa de presentación
El objetivo es encargarse de la
representación de la información, de
manera que aunque distintos equipos
puedan tener diferentes representaciones
internas de caracteres los datos lleguen
de manera reconocible.

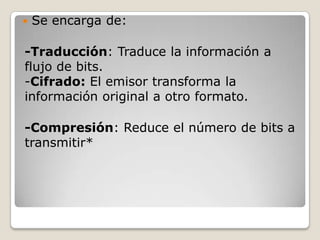

17. Se encarga de:
-Traducción: Traduce la información a
flujo de bits.
-Cifrado: El emisor transforma la
información original a otro formato.
-Compresión: Reduce el número de bits a
transmitir*

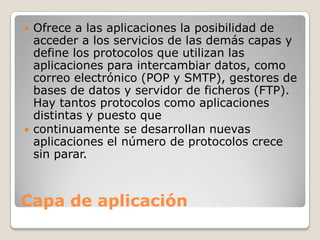

18. Capa de aplicación
Ofrece a las aplicaciones la posibilidad de
acceder a los servicios de las demás capas y
define los protocolos que utilizan las
aplicaciones para intercambiar datos, como
correo electrónico (POP y SMTP), gestores de
bases de datos y servidor de ficheros (FTP).
Hay tantos protocolos como aplicaciones
distintas y puesto que
continuamente se desarrollan nuevas
aplicaciones el número de protocolos crece
sin parar.

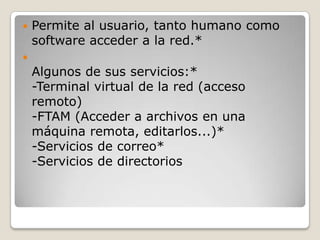

19. Permite al usuario, tanto humano como
software acceder a la red.*
Algunos de sus servicios:*
-Terminal virtual de la red (acceso
remoto)
-FTAM (Acceder a archivos en una
máquina remota, editarlos...)*
-Servicios de correo*
-Servicios de directorios
