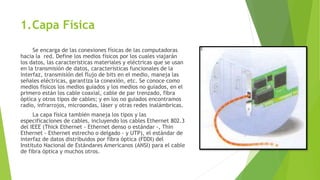

2. 1.Capa Física
Se encarga de las conexiones físicas de las computadoras
hacia la red. Define los medios físicos por los cuales viajarán
los datos, las características materiales y eléctricas que se usan
en la transmisión de datos, características funcionales de la
interfaz, transmisión del flujo de bits en el medio, maneja las
señales eléctricas, garantiza la conexión, etc. Se conoce como
medios físicos los medios guiados y los medios no guiados, en el
primero están los cable coaxial, cable de par trenzado, fibra
óptica y otros tipos de cables; y en los no guiados encontramos
radio, infrarrojos, microondas, láser y otras redes inalámbricas.
La capa física también maneja los tipos y las
especificaciones de cables, incluyendo los cables Ethernet 802.3
del IEEE (Thick Ethernet - Ethernet denso o estándar -, Thin
Ethernet - Ethernet estrecho o delgado - y UTP), el estándar de
interfaz de datos distribuidos por fibra óptica (FDDI) del
Instituto Nacional de Estándares Americanos (ANSI) para el cable
de fibra óptica y muchos otros.

3. 2.Capa de Enlace de Datos
Se encarga del direccionamiento físico de la red. Del acceso al medio, de la
detección de errores, de la distribución ordenada de tramas y del control de flujo.
La capa de enlace de datos está dividida en dos subcapas: el control de acceso al medio
(MAC) y el control de enlace lógico (LLC). Los puentes (bridges) operan en la capa MAC.
Control de enlace lógico.
IEEE 802.2 (enlace lógico).
Punto a Punto (PPP).
MAC.
IEEE 802.3 - CSMA/CD.
IEEE 802.5 - Token Ring.
ANSI FDDI - Token Ring (fibra).

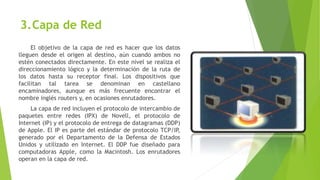

4. 3.Capa de Red
El objetivo de la capa de red es hacer que los datos
lleguen desde el origen al destino, aún cuando ambos no
estén conectados directamente. En este nivel se realiza el
direccionamiento lógico y la determinación de la ruta de
los datos hasta su receptor final. Los dispositivos que
facilitan tal tarea se denominan en castellano
encaminadores, aunque es más frecuente encontrar el
nombre inglés routers y, en ocasiones enrutadores.
La capa de red incluyen el protocolo de intercambio de
paquetes entre redes (IPX) de Novell, el protocolo de
Internet (IP) y el protocolo de entrega de datagramas (DDP)
de Apple. El IP es parte del estándar de protocolo TCP/IP,
generado por el Departamento de la Defensa de Estados
Unidos y utilizado en Internet. El DDP fue diseñado para
computadoras Apple, como la Macintosh. Los enrutadores
operan en la capa de red.

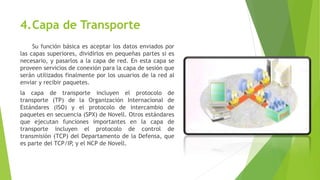

5. 4.Capa de Transporte
Su función básica es aceptar los datos enviados por
las capas superiores, dividirlos en pequeñas partes si es
necesario, y pasarlos a la capa de red. En esta capa se
proveen servicios de conexión para la capa de sesión que
serán utilizados finalmente por los usuarios de la red al
enviar y recibir paquetes.
la capa de transporte incluyen el protocolo de
transporte (TP) de la Organización Internacional de
Estándares (ISO) y el protocolo de intercambio de
paquetes en secuencia (SPX) de Novell. Otros estándares
que ejecutan funciones importantes en la capa de
transporte incluyen el protocolo de control de
transmisión (TCP) del Departamento de la Defensa, que
es parte del TCP/IP, y el NCP de Novell.

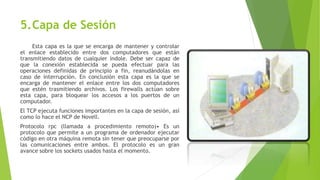

6. 5.Capa de Sesión
Esta capa es la que se encarga de mantener y controlar
el enlace establecido entre dos computadores que están
transmitiendo datos de cualquier índole. Debe ser capaz de
que la conexión establecida se pueda efectuar para las
operaciones definidas de principio a fin, reanudándolas en
caso de interrupción. En conclusión esta capa es la que se
encarga de mantener el enlace entre los dos computadores
que estén trasmitiendo archivos. Los firewalls actúan sobre
esta capa, para bloquear los accesos a los puertos de un
computador.
El TCP ejecuta funciones importantes en la capa de sesión, así
como lo hace el NCP de Novell.
Protocolo rpc (llamada a procedimiento remoto)• Es un
protocolo que permite a un programa de ordenador ejecutar
código en otra máquina remota sin tener que preocuparse por
las comunicaciones entre ambos. El protocolo es un gran
avance sobre los sockets usados hasta el momento.

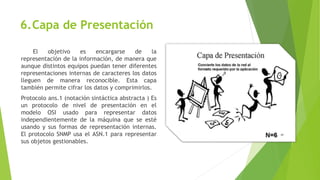

7. 6.Capa de Presentación
El objetivo es encargarse de la
representación de la información, de manera que
aunque distintos equipos puedan tener diferentes
representaciones internas de caracteres los datos
lleguen de manera reconocible. Esta capa
también permite cifrar los datos y comprimirlos.
Protocolo ans.1 (notación sintáctica abstracta ) Es
un protocolo de nivel de presentación en el
modelo OSI usado para representar datos
independientemente de la máquina que se esté
usando y sus formas de representación internas.
El protocolo SNMP usa el ASN.1 para representar
sus objetos gestionables.

8. 7.Capa de Aplicación
Ofrece a las aplicaciones la posibilidad de acceder a los
servicios de las demás capas y define los protocolos que utilizan
las aplicaciones para intercambiar datos, como correo
electrónico, gestores de bases de datos y servidor de ficheros,
entre otros.
La capa de aplicación recibe el mensaje del usuario y le
añade una cabecera constituyendo así la PDU de la capa de
aplicación. La PDU se transfiere a la capa de aplicación del
nodo destino, este elimina la cabecera y entrega el mensaje al
usuario.
ftp (protocolo de transferencia de archivos)• Es un protocolo de
red para la transferencia de archivos entre sistemas conectados
a una red TCP (Transmission Control Protocol), basado en la
arquitectura cliente-servidor. Desde un equipo cliente se puede
conectar a un servidor para descargar archivos desde él o para
enviarle archivos, independientemente del sistema operativo
utilizado en cada equipo.

9. Protocolos que Intervienen

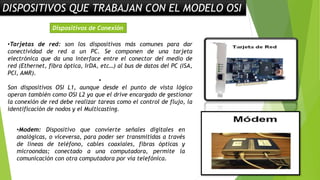

10. DISPOSITIVOS QUE TRABAJAN CON EL MODELO OSI
•Tarjetas de red: son los dispositivos más comunes para dar
conectividad de red a un PC. Se componen de una tarjeta
electrónica que da una interface entre el conector del medio de
red (Ethernet, fibra óptica, IrDA, etc…) al bus de datos del PC (ISA,
PCI, AMR).
•
Son dispositivos OSI L1, aunque desde el punto de vista lógico
operan también como OSI L2 ya que el drive encargado de gestionar
la conexión de red debe realizar tareas como el control de flujo, la
identificación de nodos y el Multicasting.
Dispositivos de Conexión
•Modem: Dispositivo que convierte señales digitales en
analógicas, o viceversa, para poder ser transmitidas a través
de líneas de teléfono, cables coaxiales, fibras ópticas y
microondas; conectado a una computadora, permite la
comunicación con otra computadora por vía telefónica.

11. •Cable telefónico
•Cable coaxial
•Cable de red (UTP)
•Fibra Óptica
•Espectro Electromagnético
•Alcantarillado
Dispositivos de Transmisión

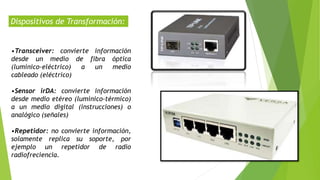

12. Dispositivos de Transformación:
•Transceiver: convierte información
desde un medio de fibra óptica
(lumínico-eléctrico) a un medio
cableado (eléctrico)
•Sensor irDA: convierte información
desde medio etéreo (lumínico-térmico)
a un medio digital (instrucciones) o
analógico (señales)
•Repetidor: no convierte información,
solamente replica su soporte, por
ejemplo un repetidor de radio
radiofreciencia.

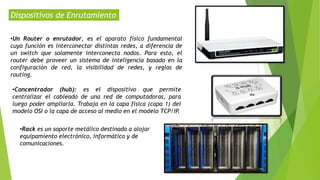

13. Dispositivos de Enrutamiento
•Un Router o enrutador, es el aparato físico fundamental
cuya función es interconectar distintas redes, a diferencia de
un switch que solamente interconecta nodos. Para esto, el
router debe proveer un sistema de inteligencia basado en la
configuración de red, la visibilidad de redes, y reglas de
routing.
•Concentrador (hub): es el dispositivo que permite
centralizar el cableado de una red de computadoras, para
luego poder ampliarla. Trabaja en la capa física (capa 1) del
modelo OSI o la capa de acceso al medio en el modelo TCP/IP.
•Rack es un soporte metálico destinado a alojar
equipamiento electrónico, informático y de
comunicaciones.

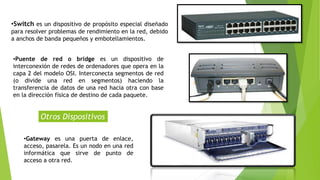

14. •Gateway es una puerta de enlace,
acceso, pasarela. Es un nodo en una red
informática que sirve de punto de
acceso a otra red.
Otros Dispositivos
•Switch es un dispositivo de propósito especial diseñado
para resolver problemas de rendimiento en la red, debido
a anchos de banda pequeños y embotellamientos.
•Puente de red o bridge es un dispositivo de
interconexión de redes de ordenadores que opera en la
capa 2 del modelo OSI. Interconecta segmentos de red
(o divide una red en segmentos) haciendo la
transferencia de datos de una red hacia otra con base
en la dirección física de destino de cada paquete.
