El documento describe los conceptos fundamentales del modelo relacional de bases de datos, incluyendo entidades, atributos, relaciones, tablas, filas, columnas, claves primarias, claves secundarias y diferentes tipos de relaciones (uno a varios, varios a varios, uno a uno). Explica que el diseño de una base de datos involucra normalizar la base para evitar duplicación y asegurar que cumple con los niveles de normalización.

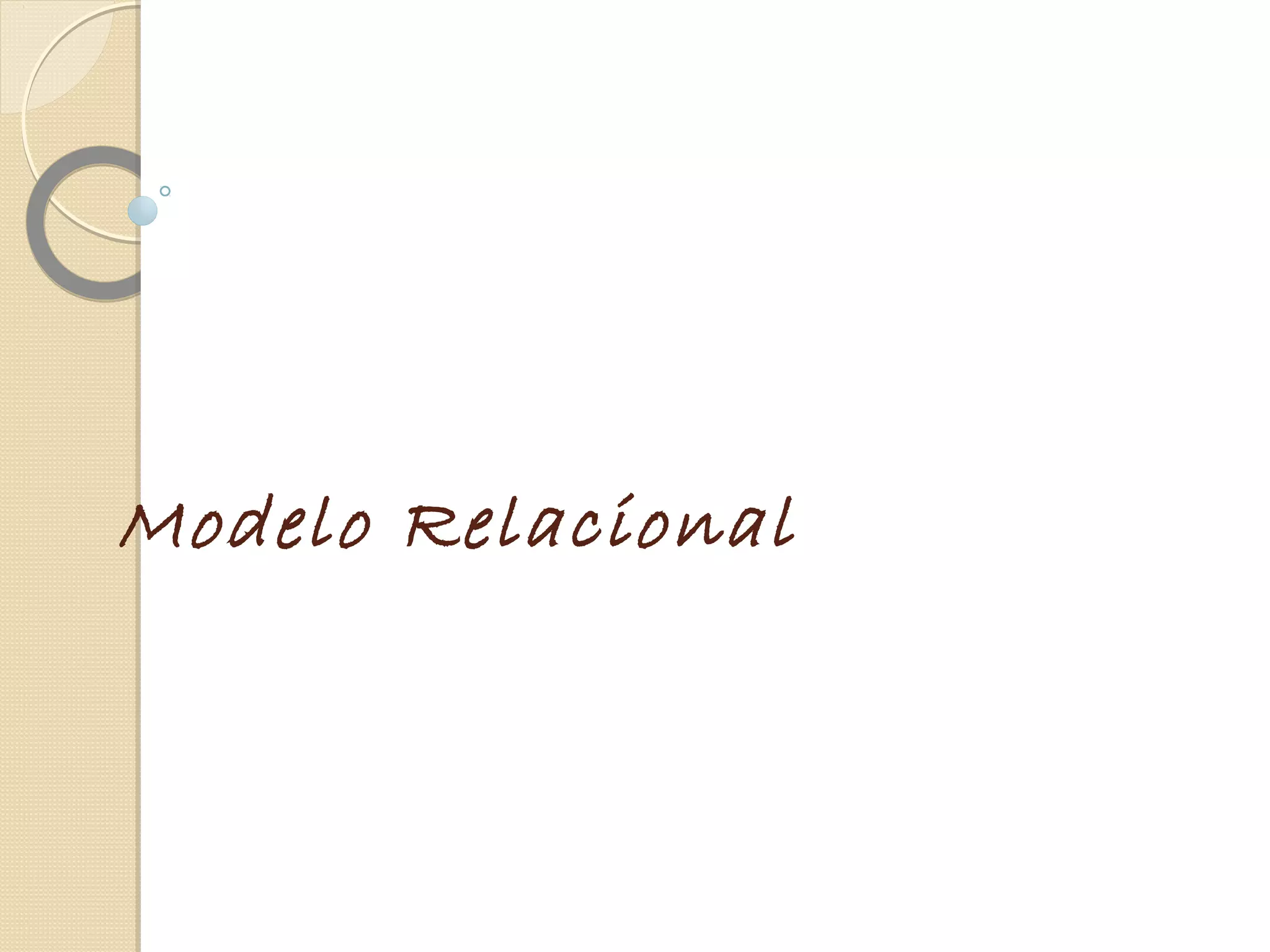

1. Modelo Relacional

2. Defina el modelo entidad-
relaciónEl modelo Entidad/Interrelación (E/R): un método de diseño de
bases de datos.
Muestra de una versión simplificada.
Representa los datos mediante una serie de entidades que
disponen de atributos.
Una entidad es una clase de objetos o conceptos claramente
identificable.
Las entidades establecen interrelaciones con otras entidades.
El resultado de este proceso es una base de
datos normalizada que facilita el acceso a los datos y evita su
duplicado.
Nota: en su mayor parte, el diseño formal de una base de datos se
centra en lanormalización de la base y en asegurar que el
diseño se ajuste a un nivel de normalización (p.ej., first
normal form, second normal form, etc.). Este nivel de formalidad
va mucho más allá, pero es importante saber que existen tales
formalidades.

3. Que es una relación
Todos los datos se representan en tablas.
Incluso los resultados de cualquier consulta son otra tabla.
Las tablas están compuestas por filas y columnas.
Las filas y las columnas, en principio, carecen de orden (p.ej., el orden en el que se
muestren las filas y las columnas no importa).
Las filas sólo se ordenan si se le indica a la base de datos que lo haga,
mediante el correspondiente comando. De no ser así, el orden será arbitrario,
y puede cambiar en caso de tratarse de una base datos dinámica.
El orden de las columnas lo determina cada consulta.
Cada tabla tiene una clave primaria, un identificador único, compuesto por una o
más columnas.
La mayoría de las claves primarias están formadas por una única columna
(p.ej.,CIUDAD_ID).
Para establecer una relación entre dos tablas es necesario incluir, en forma de
columna, en una de ellas la clave primaria de la otra. A esta columna se le
llama clave secundaria.
Estos dos conceptos --clave primaria y secundaria-- son los más
importantes en el diseño de bases de datos. Es importante dedicarles
tiempo, para entender bien en qué consisten y cómo funcionan.

4. Que tipos de relaciones
existen, defina cada uno de
ellas y dé un ejemplo.

5. Relaciones uno a varios
Las relaciones uno a varios son el tipo más habitual de
relación. En este tipo de relación, una fila de la tabla A puede
corresponderse con muchas filas de la tabla B, pero una fila
de la tabla B sólo puede corresponderse con otra de la tabla A.
Por ejemplo, en las tablas publishers y titles se da una
relación uno a varios: una editorial publica muchos títulos,
pero a cada título le corresponde sólo una editorial.
Cree una relación uno a varios si solamente una de las
columnas relacionadas es la clave principal o tiene una
restricción UNIQUE.
El lado de la clave principal de una relación uno a varios se
indica mediante un símbolo de clave. El lado de la clave
externa de una relación se indica mediante un símbolo de
infinito.

6. Relaciones varios a varios
En una relación varios a varios, una fila de la tabla A
puede tener muchas filas coincidentes en la tabla B y
viceversa. Este tipo de relaciones se crea definiendo una
tercera tabla, denominada tabla de unión, cuya clave
principal esté constituida por las claves externas de las
tablas A y B. Por ejemplo, entre las tablas authors y
titles existiría una relación varios a varios definida por
una relación uno a varios entre cada una de ellas y la
tabla titleauthors. La clave principal de la tabla
titleauthors es la combinación de la columna au_id (la
clave principal de la tabla authors) y la columna title_id
(la clave principal de la tabla titles).

7. Relaciones uno a uno
En una relación uno a uno, una fila de la tabla A no puede tener más de una fila
coincidente en la tabla B y viceversa. Se crea una relación uno a uno si las dos
columnas relacionadas son claves principales o tienen restricciones UNIQUE.
Este tipo de relación no es habitual, ya que la mayor parte de la información
relacionada de esta manera estaría toda en una tabla. Puede utilizar una relación
uno a uno para:
•Dividir una tabla con muchas columnas.
•Aislar parte de una tabla por razones de seguridad.
•Almacenar datos que son efímeros y que pueden eliminarse fácilmente mediante la
simple eliminación de la tabla.
•Almacenar información que se aplica solamente a un subconjunto de la tabla
principal.
El lado de la clave principal de una relación uno a uno se indica mediante un
símbolo de clave. El lado de la clave externa también se indica mediante un símbolo
de clave.

8. Cual es el proceso de diseño
de una BD: Realice un
grafico utilizando
autoformas en cualquiera de
los programas de office (PP,
