El documento describe el modelo relacional para diseñar bases de datos. Representa los datos mediante entidades con atributos y relaciones entre entidades. Esto permite normalizar la base de datos para facilitar el acceso a los datos y evitar duplicados.

1. MODELO RELACIONAL

2. DEFINICIÓN DE MODELO
RELACIONAL
El modelo Entidad/Interrelación (E/R): un método de diseño de bases de datos.
Muestra de una versión simplificada.
Representa los datos mediante una serie de entidades que disponen de atributos.
Una entidad es una clase de objetos o conceptos claramente identificable.
Las entidades establecen interrelaciones con otras entidades.
El resultado de este proceso es una base de datos normalizada que facilita el acceso a
los datos y evita su duplicado.
Nota: en su mayor parte, el diseño formal de una base de datos se centra en la
normalización de la base y en asegurar que el diseño se ajuste a un nivel de
normalización (ejemplo., first normal form, second normal form, etc.). Este nivel de
formalidad va mucho más allá, pero es importante saber que existen tales formalidades.

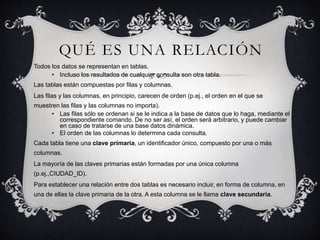

3. QUÉ ES UNA RELACIÓN
Todos los datos se representan en tablas.
• Incluso los resultados de cualquier consulta son otra tabla.
Las tablas están compuestas por filas y columnas.
Las filas y las columnas, en principio, carecen de orden (p.ej., el orden en el que se
muestren las filas y las columnas no importa).
• Las filas sólo se ordenan si se le indica a la base de datos que lo haga, mediante el
correspondiente comando. De no ser así, el orden será arbitrario, y puede cambiar
en caso de tratarse de una base datos dinámica.
• El orden de las columnas lo determina cada consulta.
Cada tabla tiene una clave primaria, un identificador único, compuesto por una o más
columnas.
La mayoría de las claves primarias están formadas por una única columna
(p.ej.,CIUDAD_ID).
Para establecer una relación entre dos tablas es necesario incluir, en forma de columna, en
una de ellas la clave primaria de la otra. A esta columna se le llama clave secundaria.

4. TIPOS DE RELACIONES

5. Relaciones uno a varios
Las relaciones uno a varios son el tipo más habitual de
relación. En este tipo de relación, una fila de la tabla A puede
corresponderse con muchas filas de la tabla B, pero una fila
de la tabla B sólo puede corresponderse con otra de la tabla
A. Por ejemplo, en las tablas publishers y titles se da una
relación uno a varios: una editorial publica muchos títulos,
pero a cada título le corresponde sólo una editorial.

6. Relaciones varios a varios
En una relación varios a varios, una fila de la tabla A puede tener
muchas filas coincidentes en la tabla B y viceversa. Este tipo de
relaciones se crea definiendo una tercera tabla, denominada tabla de
unión, cuya clave principal esté constituida por las claves externas
de las tablas A y B. Por ejemplo, entre las tablas authors y titles
existiría una relación varios a varios definida por una relación uno a
varios entre cada una de ellas y la tabla titleauthors. La clave
principal de la tabla titleauthors es la combinación de la columna
au_id (la clave principal de la tabla authors) y la columna title_id (la
clave principal de la tabla titles).

7. Relaciones uno a uno
 En una relación uno a uno, una fila de la tabla A no puede tener más de una fila
coincidente en la tabla B y viceversa. Se crea una relación uno a uno si las dos columnas
relacionadas son claves principales o tienen restricciones UNIQUE.
Este tipo de relación no es habitual, ya que la mayor parte de la información relacionada
de esta manera estaría toda en una tabla. Puede utilizar una relación uno a uno para:
 •Dividir una tabla con muchas columnas.
•Aislar parte de una tabla por razones de seguridad.
•Almacenar datos que son efímeros y que pueden eliminarse fácilmente mediante la
simple eliminación de la tabla.
•Almacenar información que se aplica solamente a un subconjunto de la tabla principal.
El lado de la clave principal de una relación uno a uno se indica mediante un símbolo de
clave. El lado de la clave externa también se indica mediante un símbolo de clave.

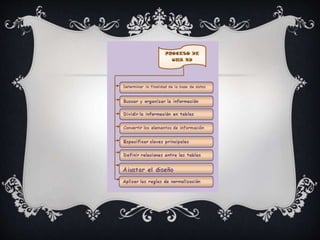

8. Cual es el proceso de diseño de una BD: Realice un grafico utilizando
autoformas en cualquiera de los programas de office (PP, Word, Excel) para
explicar esta pregunta.
