Este documento presenta un esquema de clasificación de recursos geotérmicos basado en tres criterios: mecanismo de transferencia de calor dominante, fuente de calor y ambiente tectónico. Incluye seis tipos de sistemas, como sistemas convectivos magmáticos. También describe modelos numéricos que reproducen características de los sistemas geotérmicos y discute que el tipo CV1 es el más común en América Central.

1. Modelos conceptuales
2. Catálogo de tipos de recursos
geotérmicos
Manuel Rivera
LaGeo – Evaluación y Estudios Geotérmicos
marivera@lageo.com.sv
Septiembre de 2017

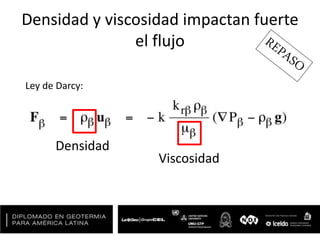

2. Densidad y viscosidad impactan fuerte
el flujo
Densidad
Viscosidad
Ley de Darcy:

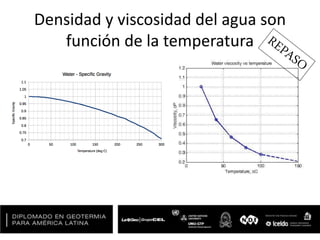

3. Densidad y viscosidad del agua son
función de la temperatura

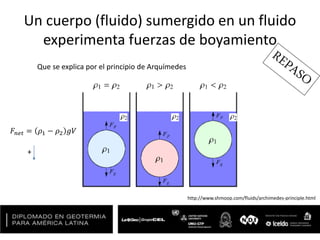

4. Un cuerpo (fluido) sumergido en un fluido
experimenta fuerzas de boyamiento
http://www.shmoop.com/fluids/archimedes-principle.html
Que se explica por el principio de Arquímedes
𝐹𝑛𝑒𝑡 = 𝜌1 − 𝜌2 𝑔𝑉
+

5. Dos mecanismos principales de
transferencia de calor
www.Astro.temple.edu

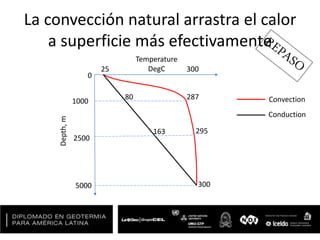

6. La convección natural arrastra el calor
a superficie más efectivamente
5000
0
Depth,m
25 300
Temperature
DegC
2500
1000
300
295163
28780 Convection
Conduction

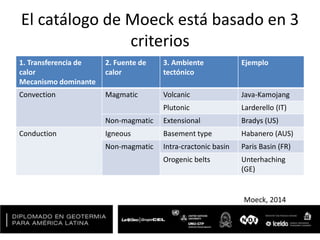

7. El catálogo de Moeck está basado en 3
criterios
1. Transferencia de
calor
Mecanismo dominante
2. Fuente de
calor
3. Ambiente
tectónico
Ejemplo
Convection Magmatic Volcanic Java-Kamojang
Plutonic Larderello (IT)
Non-magmatic Extensional Bradys (US)
Conduction Igneous Basement type Habanero (AUS)
Non-magmatic Intra-cractonic basin Paris Basin (FR)
Orogenic belts Unterhaching
(GE)
Moeck, 2014

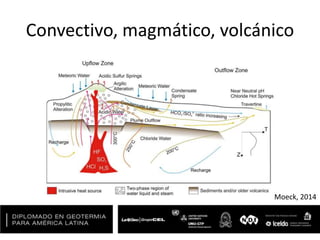

8. Convectivo, magmático, volcánico
Moeck, 2014

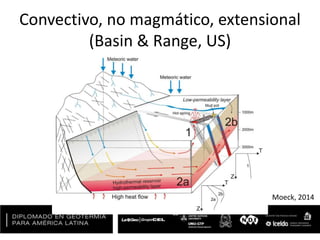

9. Convectivo, no magmático, extensional
(Basin & Range, US)
Moeck, 2014

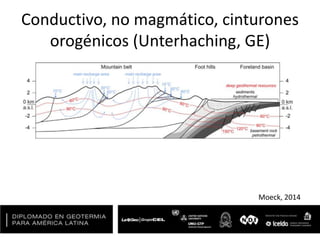

10. Conductivo, no magmático, cinturones
orogénicos (Unterhaching, GE)
Moeck, 2014

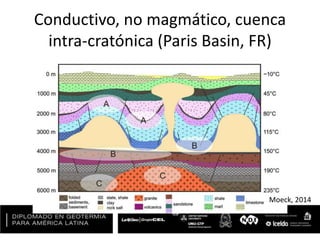

11. Conductivo, no magmático, cuenca
intra-cratónica (Paris Basin, FR)
Moeck, 2014

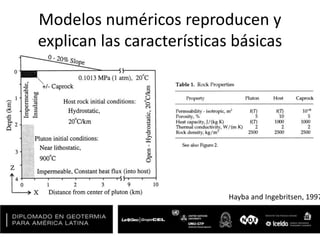

12. Modelos numéricos reproducen y
explican las características básicas
Hayba and Ingebritsen, 1997

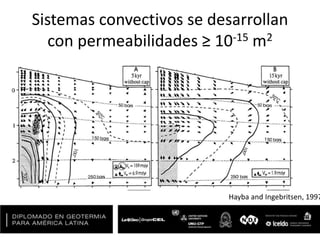

13. Sistemas convectivos se desarrollan
con permeabilidades ≥ 10-15 m2
Hayba and Ingebritsen, 1997

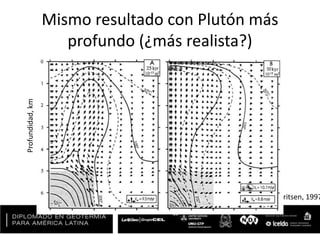

14. Mismo resultado con Plutón más
profundo (¿más realista?)
Hayba and Ingebritsen, 1997
Profundidad,km

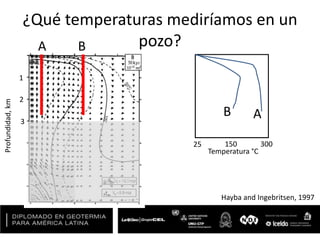

15. ¿Qué temperaturas mediríamos en un
pozo?
Hayba and Ingebritsen, 1997
Profundidad,km
1
2
3
A B
25 300150
Temperatura °C
AB

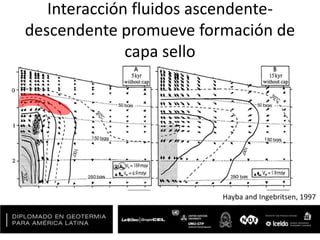

16. Interacción fluidos ascendente-
descendente promueve formación de
capa sello
Hayba and Ingebritsen, 1997

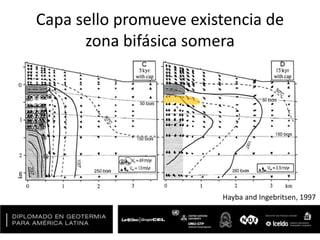

17. Capa sello promueve existencia de
zona bifásica somera
Hayba and Ingebritsen, 1997

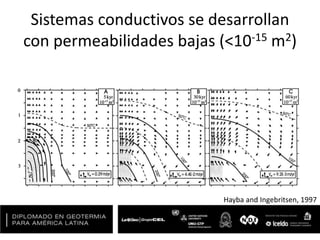

18. Sistemas conductivos se desarrollan
con permeabilidades bajas (<10-15 m2)
Hayba and Ingebritsen, 1997

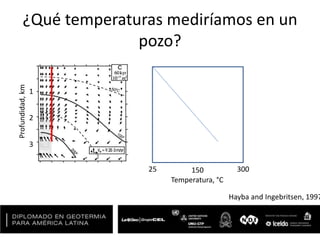

19. ¿Qué temperaturas mediríamos en un
pozo?
Hayba and Ingebritsen, 1997
1
2
3
Profundidad,km
25 300150
Temperatura, °C

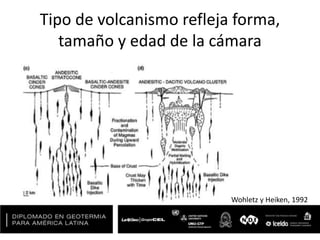

20. Tipo de volcanismo refleja forma,
tamaño y edad de la cámara
Wohletz y Heiken, 1992

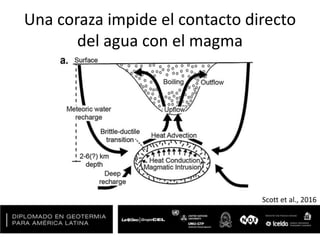

21. Una coraza impide el contacto directo
del agua con el magma
Scott et al., 2016

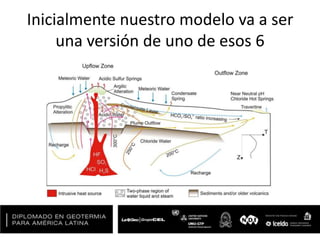

22. Inicialmente nuestro modelo va a ser
una versión de uno de esos 6

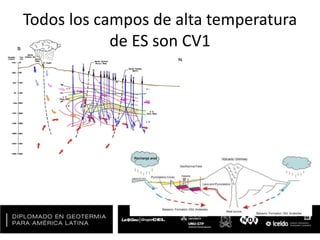

23. Todos los campos de alta temperatura
de ES son CV1

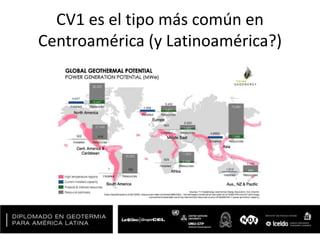

24. CV1 es el tipo más común en
Centroamérica (y Latinoamérica?)

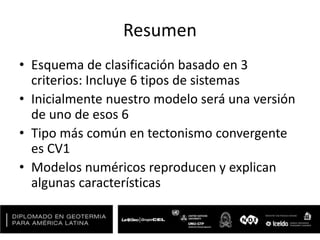

25. Resumen
• Esquema de clasificación basado en 3
criterios: Incluye 6 tipos de sistemas
• Inicialmente nuestro modelo será una versión
de uno de esos 6
• Tipo más común en tectonismo convergente
es CV1
• Modelos numéricos reproducen y explican
algunas características

27. (Parte final de la presentación)
