El documento describe los pasos para configurar una conexión entre un Access Point DAP2360 y una laptop a través de una red LAN. Estos incluyen configurar las direcciones IP y la puerta de enlace en el Access Point y la laptop, conectarlos con un cable, y acceder a la configuración gráfica del Access Point ingresando su dirección IP en un navegador.

1. 1
1. Configurar la dirección IP, mascara de red y puerta de
enlace en la red LAN del Access Point DAP2360.
2. Conectar la tarjeta de red del Access Point con la
tarjeta de red de la Laptop a través de un cable patch
cord. Ver gráfica.
3. Configurar la tarjeta de red de la laptop, y así acceder
a la configuración grafica del Access Point. Ver gráfica.
4. Abrir el navegador, puede ser Google Chrome, Mozila Firefox o Internet
Explorer, escribir la dirección IP 172.18.126.10 en el browser del navegador.
- Dirección IP: 172.18.126.11
- Mascara de Subred: 255.255.224.0
- Puerta de enlace: 172.18.126.10

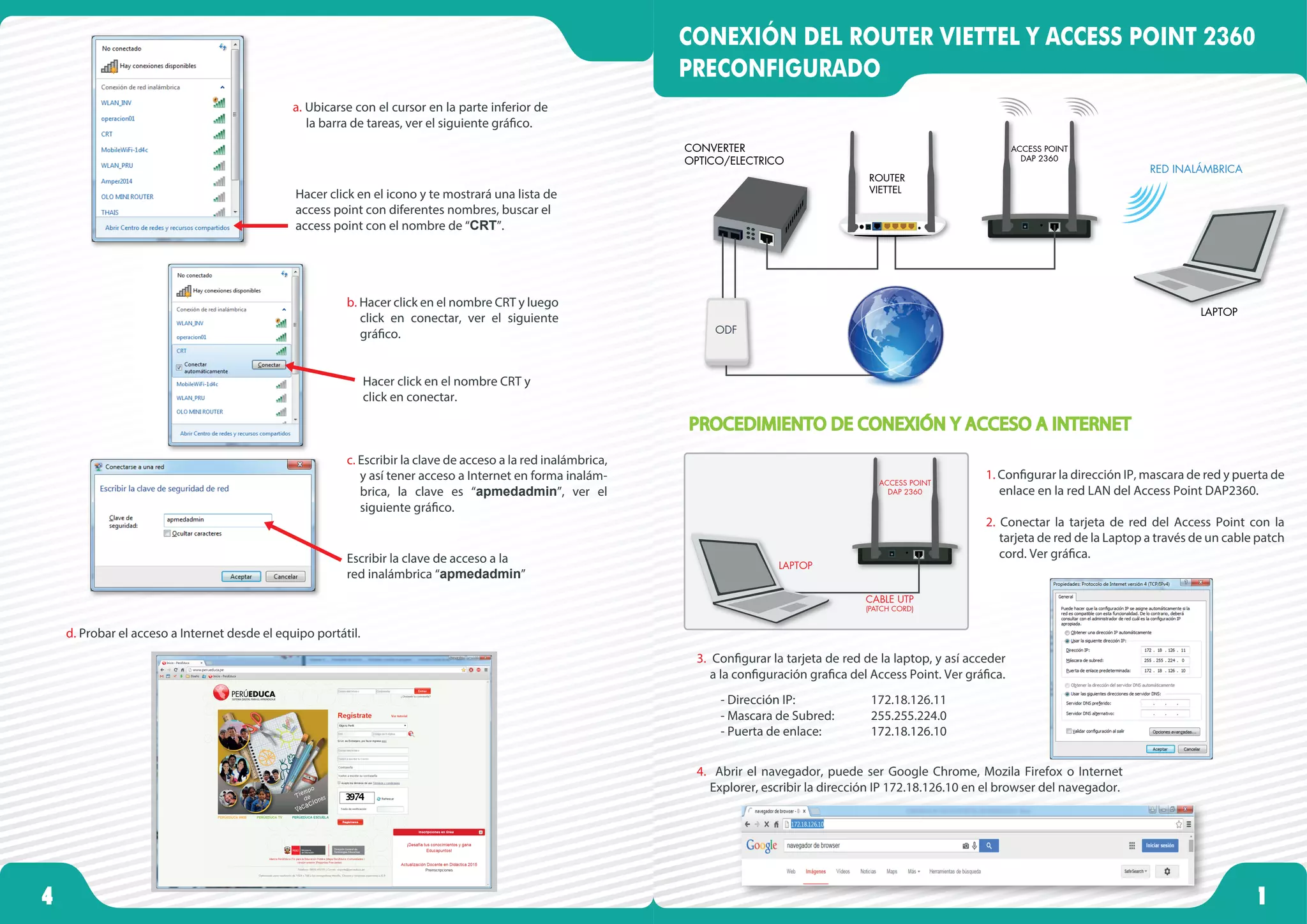

PROCEDIMIENTO DE CONEXIÓN Y ACCESO A INTERNET
CONEXIÓN DEL ROUTER VIETTEL Y ACCESS POINT 2360
PRECONFIGURADO
ACCESS POINT
DAP 2360
CONVERTER
OPTICO/ELECTRICO
ROUTER
VIETTEL
RED INALÁMBRICA
LAPTOP
ODF
ACCESS POINT
DAP 2360
LAPTOP
CABLE UTP
(PATCH CORD)
4
a. Ubicarse con el cursor en la parte inferior de
la barra de tareas, ver el siguiente gráfico.
b. Hacer click en el nombre CRT y luego
click en conectar, ver el siguiente
gráfico.
c. Escribir la clave de acceso a la red inalámbrica,
y así tener acceso a Internet en forma inalám-
brica, la clave es “apmedadmin”, ver el
siguiente gráfico.
d. Probar el acceso a Internet desde el equipo portátil.
Hacer click en el icono y te mostrará una lista de
access point con diferentes nombres, buscar el
access point con el nombre de “CRT”.
Hacer click en el nombre CRT y
click en conectar.
Escribir la clave de acceso a la
red inalámbrica “apmedadmin”

2. 3
c. Editar las siguientes direcciones IPs, son
direcciones que tiene configurado el
Router para su red LAN:
• IP Address: 192.168.1.120
• Mascara de subred: 255.255.255.0
• Puerta de enlace: 192.168.1.1
d. Se tiene que guardar las configura-
ciones realizadas, hacer click en la
opción “SAVE”
f. La siguiente gráfica nos
muestra el proceso de
actualización a las configu-
raciones realizadas.
g. Apagar el Access Point y encenderlo de unos 10 segundos.
e. Por ultimo tenemos que guardar toda la
configuración realizada para que
cuando se reinicia el equipo no se des
configura. Ir y hacer click en la opción
Configuración, luego click en la
opción “save and actívate”
8. Conectar con otro patch cord uno de los cuatro puertos LAN del Router Viettel a la tarjeta de
red del Access Point.
9. Encender los equipos portátiles y conectarse a red inalámbrica que tiene el nombre de “CRT”.
Para realizar procedimiento se tiene que hacer de la siguiente manera:
2

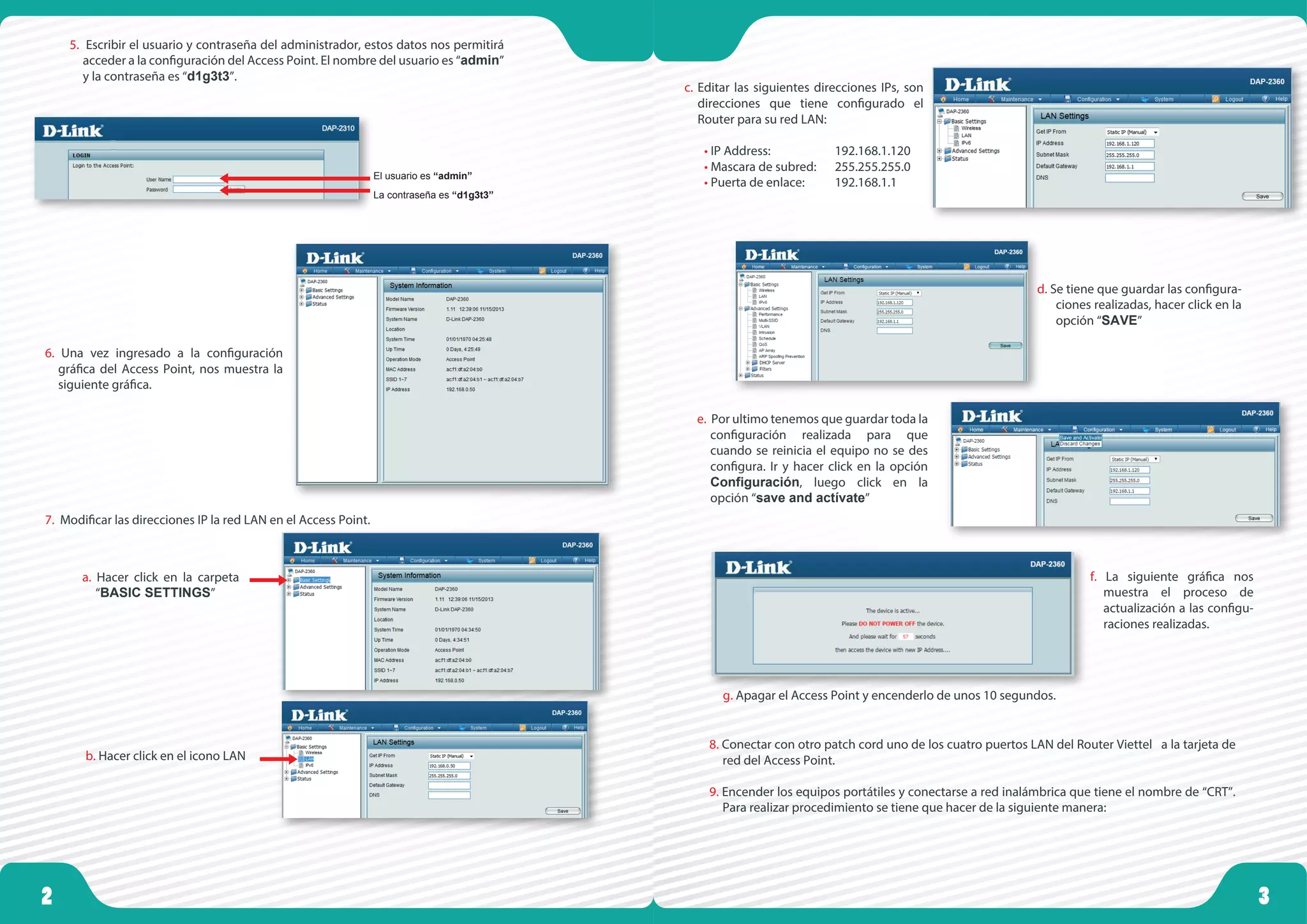

5. Escribir el usuario y contraseña del administrador, estos datos nos permitirá
acceder a la configuración del Access Point. El nombre del usuario es “admin”
y la contraseña es “d1g3t3”.
6. Una vez ingresado a la configuración
gráfica del Access Point, nos muestra la
siguiente gráfica.
7. Modificar las direcciones IP la red LAN en el Access Point.
b. Hacer click en el icono LAN
a. Hacer click en la carpeta
“BASIC SETTINGS”
El usuario es “admin”
La contraseña es “d1g3t3”
