Este documento proporciona información sobre un amplificador de 180W con el circuito integrado TDA7294, incluyendo un diagrama esquemático, valores de componentes recomendados, posición de los componentes en la placa de circuito impreso, lista de materiales y preguntas frecuentes. El documento describe cómo construir este amplificador de potencia de alta calidad de manera detallada.

1. 1

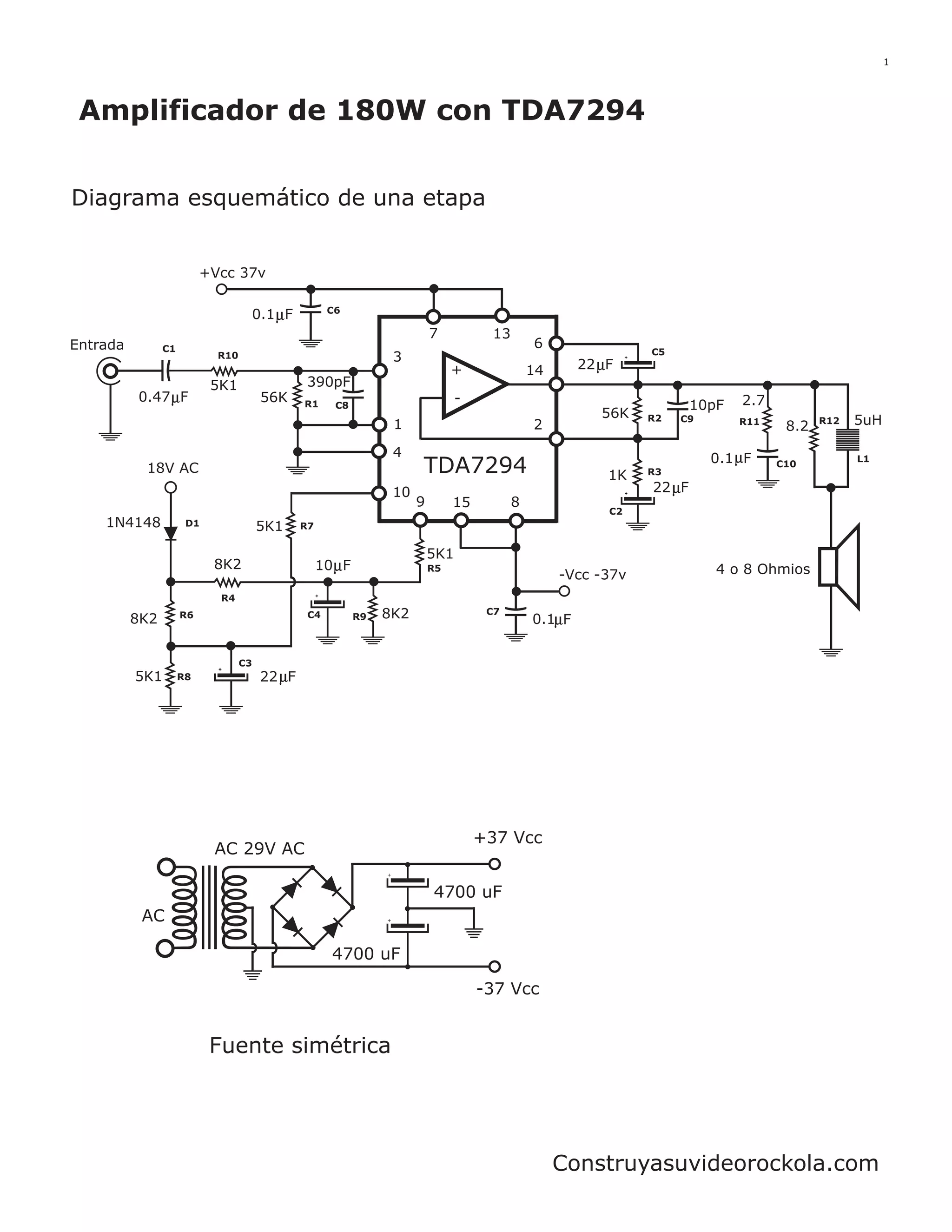

Amplificador de 180W con TDA7294
Diagrama esquemático de una etapa
+Vcc 37v
C6
0.1 F
7 13
Entrada C1 6
C5
R10 3
+ 14 22 F
5K1 390pF
0.47 F 56K - 2.7
R1 C8 10pF
56K R2 C9 R12 5uH
1 2 R11
8.2
4 0.1 F L1
18V AC TDA7294 1K R3
C10
10 22 F
9 15 8
C2
1N4148 D1 5K1 R7
5K1
8K2 10 F R5 4 o 8 Ohmios
-Vcc -37v
R4
R6 C4 8K2 C7
8K2 R9 0.1 F
C3
5K1 R8 22 F
+37 Vcc
AC 29V AC
4700 uF
AC
4700 uF
-37 Vcc
Fuente simétrica
Construyasuvideorockola.com

2. 2
Características del TDA7294
Una muy alta gama de funcionamiento de voltaje (± 40V)
Etapa de potencia DMOS
Alta potencia de salida (hasta 90W)
Silencio / función de STAND-BY 15 - Vcc
14 Salida
Baja distorsión
13 + Vcc
Bajo ruido 12 N.C
Protección de cortocircuito 11 N.C
TDA7294
Apagado térmico 10 Mute
9 Stand By
8 Señal -Vs
7 Señal +Vs
6 Booststrap
5 N.C
4 SVR
3 Entrada No invesora
2 Entrada inversora
1 GND
Los valores recomendados para los componentes externos son los que se muestran en el
diagrama esquemático que está en el archivo PDF. Los valores modificables , están en
la siguiente tabla y le puede ayudar a personalizar el circuito. Los componentes que no se
encuentran en la tabla, no se pueden modificar.
VALORES VALOR MAYOR VALOR MENOR
COMPONENTES PROPÓSITO QUE EL PROPUESTO QUE EL PROPUESTO
SUGERIDOS
Aumento de la Disminución de la
R1 (*) 56K Resistencia de entrada
impedancia de entrada impedancia de entrada
Ganancia de retroalimentación
R2 56K Disminuye la ganancia Aumenta la ganancia
(establecida en 40 dB) ( **)
Ganancia de retroalimentación
R3 1K Aumenta la ganancia Disminuye la ganancia
(establecida en 40 dB) ( **)
Tiempo largo de espera Tiempo corto de espera
R4, R5 8.2k, 5.1k Tiempo de espera constante
ON / OFF ON / OFF
R6, R7 8.2k, 5.1k Silencio constante de tiempo Silencio largo al encender Silencio corto al encender
Recorte de las frecuencias
C1 0.47 uF Desacople de entrada DC Aumenta el pop al encender
bajas
Desacople de Recorte de las frecuencias
C2 22 uF retroalimentación DC bajas
C3 22 uF Silencio constante de tiempo Silencio largo al encender Silencio corto al encender
Tiempo largo de espera Tiempo corto de espera
C4 10 uF Tiempo de espera constante
ON / OFF ON / OFF
Degradación de la señal de
C5 22 uF Bootstrapping
baja frecuencia
Derivación tensión de
C6, C7 0.1 uF Peligro de oscilación
alimentación
( *) r1 = r3 de optimización de pop
(**) La ganancia de retroalimentación debe ser mayor o igual a 24 desibelios (db).
Construyasuvideorockola.com

3. 3
Posición de los componentes
G L R
Salidas 104
104
8.2
2.7 L1 2.7
L2 8.2
J1
R 5W 22 uF
Ventilador
10 pF
4700 uF
56K
22 uF
5K1
1N4148
1K
56K
390 pF
8K2
TDA7294
8K2
5K1
28v AC 5 amperios 5K1
5K1
28v AC 10 Amp 104
J2
8K2
10 pF
Tap
J3 22 uF
56K
104
4700 uF
J4 22 uF
1K
10 uF
56K
390 pF
5K1
TDA7294
474 J6
J5
5K1
5K1
5 amperios
474 Entrada
L
G
R
Construyasuvideorockola.com

4. 4
Circuito impreso (PCB), al derecho, para serigrafía.
10.6 cm
16,4 cm
Construyasuvideorockola.com

5. 5
Máscara de componentes
G L R
Salidas 104
104
8.2
2.7 L1 2.7
L2 8.2
J1
R 5W 22 uF
Ventilador
10 pF
4700 uF
56K
22 uF
5K1
1N4148
1K
56K
390 pF
8K2
TDA7294
8K2
5K1
28v AC 5 amperios 5K1
5K1
28v AC 10 Amp 104
J2
8K2
10 pF
Tap
J3 22 uF
56K
104
4700 uF
J4 22 uF
1K
10 uF
56K
390 pF
5K1
TDA7294
474 J6
J5
5K1
5K1
5 amperios
474 Entrada
L
G
R
Construyasuvideorockola.com

6. 6
Máscara antisoldante (Solder Mask UV)
Construyasuvideorockola.com

7. 7
Circuito impreso (PCB), en modo espejo para el método de planchado
10.6 cm
16,4 cm
Construyasuvideorockola.com

8. 8
Diagrama de conexión
Ventilador
+
Entrada
G
Parlantes
R
L
R
L
G
Salidas
Ventilador
+
28v AC
28v AC
Tap
29 0 29
Potenciómetro
doble
3
Transformador 1
2
3
1
2
120V /220V AC Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada L R
FU
SE
Fusible Conectores RCA
2 amperios
Entrada AC
red pública
Construyasuvideorockola.com

9. 8
Diagrama de conexión con control de tonos y volumen
+
Entrada
G
Parlantes
R
L
R
L
G
Salidas
Ventilador
+
28v AC
28v AC
Tap
Amplificador
29 0 29
L
+Vcc
G Entrada
R
L Salida
G
Transformador R
TA 7630p
120V /220V AC
Control de volumen y tonos
FU
SE
Fusible
2 amperios
Entrada AC Señal estereo
red pública
Construyasuvideorockola.com

10. 9
Lista de materiales
2 Circuito integrado TDA7294
1 Puente de Diodos de 10 amperios
1 Diodo 1N4148
2 Porta fusibles cortos para impreso y dos fusibles de 5 Amp
2 Conectores de 3 pines pequeños (GP)
2 Conectores de 6 pines grandes (Molex)
1 Transformador de 29 x 29 voltios AC a 5 o 6 amp.
1 disipador de aluminio
2 aislantes de mica, con sus respectivos pasa muros
2 tornillos con tuerca y arandela
Condensadores
2 Condensadores de 4700 uF a 50V o 6800 a 50V
2 Condensadores de 0.1 uF (104) a 100V Poliéster
2 Condensadores de 0.47 uF (474) a 100V Poliéster
2 Condensadores de 0.1 uF (104) a 250V Poliéster
5 Condensadores de 22 uF a 50V
1 Condensadores de 10 uF a 50V
2 Condensadores de 10 pF a 50V Cerámico
2 Condensadores de 390 pF a 50V Cerámico
Resistencias
4 Resistencias de 56K a 1/4W (verde, azul, naranja)
2 Resistencias de 1K a 1/4W (café, negro, rojo)
6 Resistencias de 5.1K a 1/4W (verde, cefé, rojo)
3 Resistencias de 8.2K a 1/4W (gris, rojo, rojo)
2 Resistencias de 2.7 Ohmios a 1W (rojo, violeta, dorado)
2 Resistencias de 8.2 Ohmios a 1W (gris, rojo, dorado)
La bobina, se hace con alambre de cobre, calibre 18 según la tabla AWG,
(1.024 mm.) y una broca de 3/8, sobre la cual damos 11 vueltas
uniformemente, cortamos el excedente de alambre y enderezamos
las patas de la bobina para que queden 10 vueltas.
Construyasuvideorockola.com

11. 10
Preguntas más frecuentes
Cuando al conectar el amplificador con la serie se prende el bombillo
1) Revise el impreso a contra luz que no tenga corto circuitos entre pistas
2) Con el multímetro en continuidad, mida los condensadores de la fuente.
Deberán medir infinito (un uno a la izquierda) Si llaga a dar algún numero,
cambie el condensador.
3) Retire un integrado TDA7294 y conecte el amplificador con la serie. Si el
bombillo ya no prende, es porque el integrado está defectuoso. Proceda a
cambiarlo. Si el problema persiste cambie el otro integrado.
4) Revise el transformador conectándolo sin el amplificador. Si el bombillo
prende es porque el transformador tiene problemas.
Cuándo el amplificador no suena
1) Coloque el multímetro en voltaje DC y mida el cátodo del diodo 1N4148. Si el
voltaje no está entre 14 o 16 voltios, es porque el diodo está defectuoso.
2) Toque con el dedo la pata de la resistencia de 5.1K, que va a la pata 3 del
TDA7294. Debe escucharse un “hum”. Si no se escucha nada, puede estar
averiado el TDA7294 o el diodo 1N4148.
3) Revise las conexiones de entrada de señal y salida a parlante. Es usual que
por falta de práctica al hacer los cables, estos queden en corto circuito.
4) Mida todas las resistencias de 8.2K y 5.1K. Si hay alguna abierta el
amplificador no sonará.
El amplificador tiene ruido HUM
1) Mida las salidas a parlante. Si aparece un voltaje DC, es porque hay un corto
entre pistas o un TDA7294 defectuoso. Cámbielo.
2) Cuando el diodo 1N4148 entrega un voltaje por debajo de los 14 voltios, se
filtra un voltaje AC a los integrados de potencia, generando ruido a la salida.
3) Revise que el tierra de la señal de entrada esté bien conectado.
Esperamos que estos consejos sean de gran utilidad para todos. Además estos
consejos sirven para cualquier amplificador de integrados con etapa de tonos.
