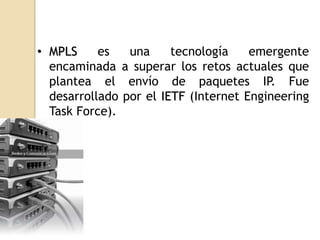

3. • MPLS es una tecnología emergente
encaminada a superar los retos actuales que
plantea el envío de paquetes IP. Fue
desarrollado por el IETF (Internet Engineering
Task Force).

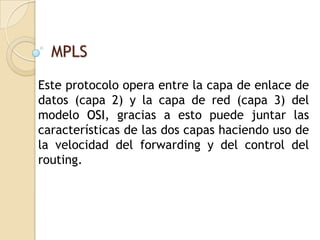

4. MPLS
Este protocolo opera entre la capa de enlace de
datos (capa 2) y la capa de red (capa 3) del
modelo OSI, gracias a esto puede juntar las
características de las dos capas haciendo uso de
la velocidad del forwarding y del control del
routing.

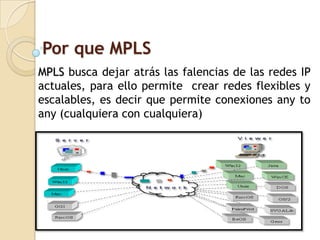

6. Por que MPLS
MPLS busca dejar atrás las falencias de las redes IP
actuales, para ello permite crear redes flexibles y
escalables, es decir que permite conexiones any to
any (cualquiera con cualquiera)
7. MPLS
Esto indica que no importa la tecnología que se
este usando, se podrían conectar dos puntos de
una red e incluso dos redes tecnológicamente
diferentes utilizando este protocolo, y
escalables en el sentido que no necesitan
reconfigurar todos los puntos involucrados en
una red para subir uno nuevo, esto se logra
configurando solo el punto nuevo.
8. Características - MPLS
Funciona sobre cualquier tecnología de transporte,
no sólo ATM.
Soporta el envío de paquetes tanto unicast como
multicast.
Facilita la gestión de VPNs.
Permite el crecimiento constante de la Internet.
Es compatible con los procedimientos de operación,
administración y mantenimiento de las actuales
redes IP

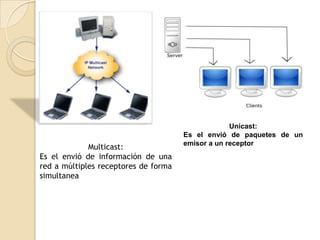

9. Unicast:
Es el envió de paquetes de un
emisor a un receptor
Multicast:
Es el envió de información de una
red a múltiples receptores de forma
simultanea
10. Arquitectura - MPLS
Se divide en:
•El componente de envío. Encargado de la
conmutación de datos basándose en las
etiquetas transportadas por los paquetes.
•Elcomponente de control. Responsable de la
creación y mantenimiento de la información
de envió de etiquetas es decir de los enlaces.
12. LSR (Label Switched Router)
Un LSR es un router que realiza el intercambio
de etiquetas cuando sus vecinos son MPLS, o
puede realizar tanto la imposición de etiquetas
a un paquete IP como la extracción de las
mismas, si sus vecinos no son MPLS.

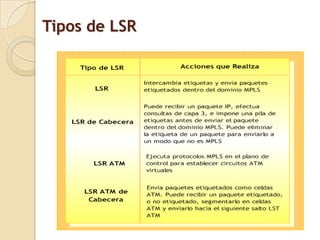

14. Tipos de LSR en el dominio MPLS
LSR LSR
LSR ATM
LSR de Cabecera o Cola LSR de Cabecera o Cola
15. Encabezados y Etiquetas
Como se ha mencionado anteriormente la base
de MPLS esta en la asignación e intercambio de
etiquetas que permiten el establecimiento de
los caminos para el envió de paquetes los cuales
son llamados LSP (Label-Switched Paths) estos
son caminos virtuales de información los cuales
son simplex
16. Encabezados y Etiquetas
Cada LSP se crea de un router a otro, que es
donde sucede el intercambio de etiquetas) así
los paquetes pueden ser enviados de un punto a
otro en la red a través del dominio MPLS

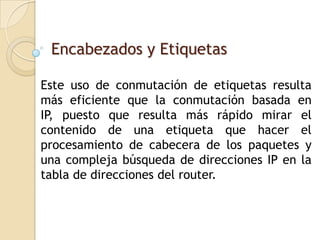

17. Encabezados y Etiquetas
Este uso de conmutación de etiquetas resulta
más eficiente que la conmutación basada en
IP, puesto que resulta más rápido mirar el
contenido de una etiqueta que hacer el
procesamiento de cabecera de los paquetes y
una compleja búsqueda de direcciones IP en la
tabla de direcciones del router.
18. Manejo de las etiquetas en el
dominio MPLS
Los LSRs son los encargados de manejar las
etiquetas, de tal manera que lo que se envía
por el interfaz físico de salida son paquetes
etiquetados y no basados en una dirección
IP.

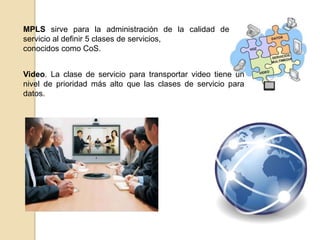

19. MPLS sirve para la administración de la calidad de
servicio al definir 5 clases de servicios,
conocidos como CoS.
Video. La clase de servicio para transportar video tiene un
nivel de prioridad más alto que las clases de servicio para
datos.
20. Voz. La clase de servicio para transportar voz
tiene un nivel de prioridad equivalente al de
video, es decir, más alto que las clases de servicio
para datos.
21. Datos de alta prioridad (D1). Ésta es la clase de
servicio con el nivel de prioridad más alto para datos. Se
utiliza particularmente para aplicaciones que son críticas
en cuanto necesidad de rendimiento, disponibilidad y
ancho de banda.

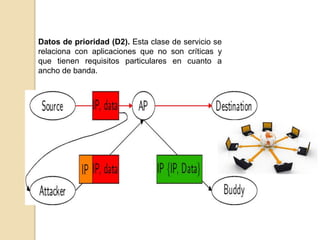

22. Datos de prioridad (D2). Esta clase de servicio se
relaciona con aplicaciones que no son críticas y
que tienen requisitos particulares en cuanto a
ancho de banda.
23. Los datos no prioritarios (D3) representan la clase de
servicio de prioridad más baja.
Las especificaciones de MPLS operan en la capa 2
del modelo OSI y pueden funcionar particularmente en
redes IP, ATM o frame relay.
