Museo de sitio

UNIVERSIDAD PRIVADA DE TACNA
FACULTAD DE ARQUITECTURA Y URBANISMO
ALUMNAS:
Sandra Estrada Lipe
Scarlett Lanchipa Alarcón
Karen Nicho Pinto
Fiorella Pari Ramos
Claudia Rossell Ordoñez
DOCENTE:
Arq. Luis Cabrera Zúñiga
Arq. Rodrigo Jara Almonte
Arq. Torres

Instalación que se ubica sobre o en el entorno de un yacimiento, para conservar y
exhibir los materiales arqueológicos hallados; facilitar información complementaria
sobre el yacimiento y proporcionar una explicación del mismo.
Posibilitando la conexión con una realidad objetivizable, en su espacio original.

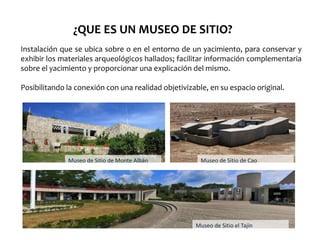

¿QUE ES UN MUSEO DE SITIO?
Museo de Sitio de Monte Albán Museo de Sitio de Cao
Museo de Sitio el Tajin

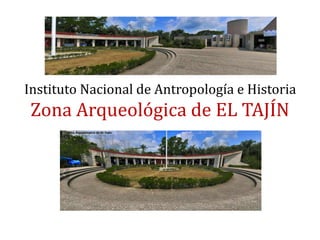

Instituto Nacional de Antropología e Historia
Zona Arqueológica de EL TAJÍN

FORMAS
Utilización de elementos mínimos y básicos, formas geométricas simples, colores
puros y tejidos naturales, etc.
Características:
• Abstracción
• Economía de lenguaje y medios
• Producción y estandarización industrial
• Uso literal de los materiales
• Austeridad con ausencia de ornamentos de
gran impacto visual
• Purismo estructural y funcional
• Orden
• Geometría elemental rectilínea
• Precisión en los acabados
• Reducción y síntesis
• Sencillez
• Concentración
• Protagonismo de las fachadas
• Desmaterialización
Zona de Esparcimiento

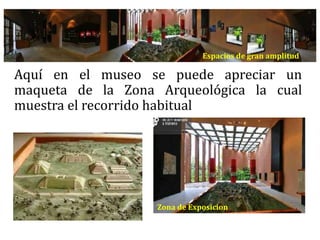

Aquí en el museo se puede apreciar un
maqueta de la Zona Arqueológica la cual
muestra el recorrido habitual
Espacios de gran amplitud
Zona de Exposicion

Así como esculturas y objetos cerámicos.
Se admiran los objetos descubiertos en esta región en
los últimos años, como columnas con relieves que
formaban parte de El Tajín Chico
Zona de Exposición

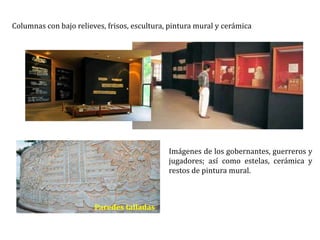

Columnas con bajo relieves, frisos, escultura, pintura mural y cerámica
Imágenes de los gobernantes, guerreros y
jugadores; así como estelas, cerámica y
restos de pintura mural.
Paredes talladas

Cuenta con una sola planta y se
divide en dos salas, en la primera de
ellas se pueden apreciar esculturas en
piedra y en pasta de cal y arena, junto
con maquetas del palacio de las
columnas y de la zona arqueológica en
su entorno natural.
FUNCION

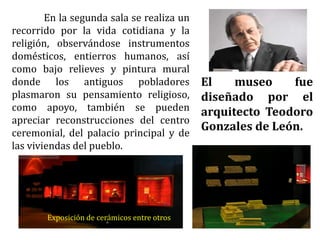

En la segunda sala se realiza un
recorrido por la vida cotidiana y la
religión, observándose instrumentos
domésticos, entierros humanos, así
como bajo relieves y pintura mural
donde los antiguos pobladores
plasmaron su pensamiento religioso,
como apoyo, también se pueden
apreciar reconstrucciones del centro
ceremonial, del palacio principal y de
las viviendas del pueblo.
El museo fue
diseñado por el
arquitecto Teodoro
Gonzales de León.
Exposición de cerámicos entre otros

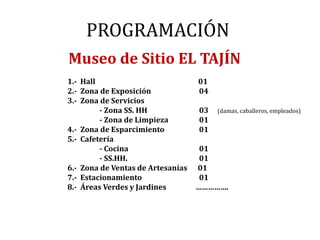

PROGRAMACIÓN
1.- Hall 01
2.- Zona de Exposición 04
3.- Zona de Servicios
- Zona SS. HH 03 (damas, caballeros, empleados)
- Zona de Limpieza 01
4.- Zona de Esparcimiento 01
5.- Cafetería
- Cocina 01
- SS.HH. 01
6.- Zona de Ventas de Artesanías 01
7.- Estacionamiento 01
8.- Áreas Verdes y Jardines …………….
Museo de Sitio EL TAJÍN

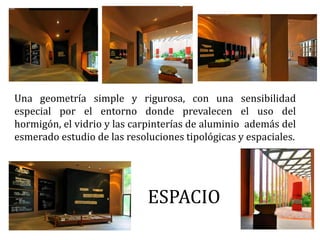

ESPACIO
Una geometría simple y rigurosa, con una sensibilidad
especial por el entorno donde prevalecen el uso del
hormigón, el vidrio y las carpinterías de aluminio además del
esmerado estudio de las resoluciones tipológicas y espaciales.

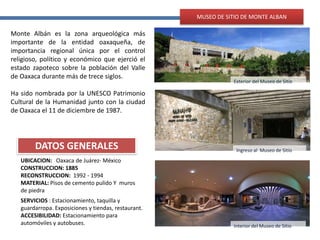

Interior del Museo de Sitio
Ingreso al Museo de Sitio
Exterior del Museo de Sitio
DATOS GENERALES

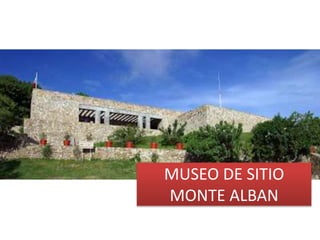

MUSEO DE SITIO DE MONTE ALBAN
UBICACION: Oaxaca de Juárez- México
CONSTRUCCION: 1885
RECONSTRUCCION: 1992 - 1994
MATERIAL: Pisos de cemento pulido Y muros
de piedra
Monte Albán es la zona arqueológica más
importante de la entidad oaxaqueña, de
importancia regional única por el control
religioso, político y económico que ejerció el
estado zapoteco sobre la población del Valle
de Oaxaca durante más de trece siglos.
Ha sido nombrada por la UNESCO Patrimonio
Cultural de la Humanidad junto con la ciudad
de Oaxaca el 11 de diciembre de 1987.
SERVICIOS : Estacionamiento, taquilla y
guardarropa. Exposiciones y tiendas, restaurant.
ACCESIBILIDAD: Estacionamiento para
automóviles y autobuses.

Ruinas de la cultura Zapoteca
Museo de Sitio de Monte Albán
Monte Albán – Oaxaca - México
Museo de Sitio
Ingreso
LEYENDA
MUSEO DE SITIO DE MONTE
ALBAN

FORMA Y CONCEPTO
Este museo fue diseñado de acuerdo a la
analogía de las casas zapotecas, ya que no
tienen ventanas, en cambio tienen muros
anchos y altos, para permitir la ventilación.
Terraza del Museo de Sitio
Casa Zapoteca
Es por esto que el Museo adquiere una
forma pura y solida, dándole una sensación
de majestuosidad por sus dimensiones y
relacionado la estructura con su entorno
mediante su simplicidad y los materiales
que su usaron para su construcción y
acabados como es el caso del revestimiento
en piedra.

FUNCION
1.- Coleccionar: El museo muestra en un
primer momento una explicación del las ruinas
y el recorrida de estas.
2.- Conservar: También el museo conserva
hallazgo arqueológicos de la cultura, como
estelas, cerámica, etc.
3.- Estudiar: La investigación es parte del
museo, para descubrir nuevos conceptos.
4.- Exhibir: EI museo pone a la disposición
del publico su colección.
5.- Educar o interpretar: El museo de enseñar
su investigación.
6.- Socialización - Descanso: El museo de dar
espacios para descansar al visitante además de
permitirle adquirir productos de la zona

DISTRIBUCCION DE ESPACIOS
Terraza del Museo de Sitio
Vestíbulo del Museo de Sitio
Sala 3 del Museo de Sitio

Museo de Sitio de
Monte Albán resguarda
parte de la colección de
Estelas Grabadas
halladas en la zona
arqueológica, que
muestran el desarrollo
del sistema de escritura
durante las cuatro fases
de ocupación zapoteca
de este sitio
arqueológico (500 a.C.-
800 d.C.).

El museo de sitio en
Monte Albán está
integrado por dos salas
de exposición
permanente, cuya
museografía ofrece al
visitante un panorama
sobre la historia y
desarrollo de la zona
arqueológica.

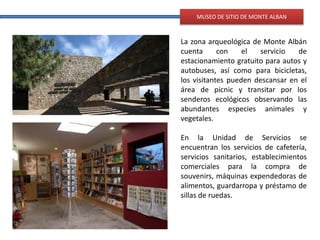

La zona arqueológica de Monte Albán
cuenta con el servicio de
estacionamiento gratuito para autos y
autobuses, así como para bicicletas,
los visitantes pueden descansar en el
área de picnic y transitar por los
senderos ecológicos observando las
abundantes especies animales y
vegetales.
En la Unidad de Servicios se
encuentran los servicios de cafetería,
servicios sanitarios, establecimientos
comerciales para la compra de
souvenirs, máquinas expendedoras de
alimentos, guardarropa y préstamo de
sillas de ruedas.

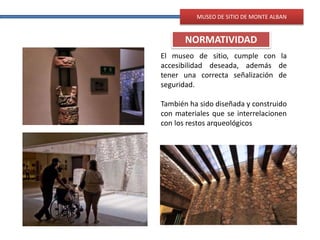

NORMATIVIDAD
El museo de sitio, cumple con la
accesibilidad deseada, además de
tener una correcta señalización de
seguridad.
También ha sido diseñada y construido
con materiales que se interrelacionen
con los restos arqueológicos

El Museo, ubicado en el Complejo Arqueológico El Brujo (70 kilómetros de la
ciudad de Trujillo, en el distrito de Magdalena de Cao, provincia de Ascope) será
la morada permanente de la Señora de Cao, gobernante moche cuya momia fue
descubierta en el 2005 en perfecto estado de conservación así como gran
cantidad de objetos que nos ayudan a conocer un poco más sobre esta cultura
suscitando el interés de la comunidad arqueológica de todo el mundo.

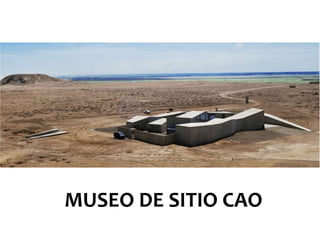

MUSEO DE SITIO CAO, TRUJILLO
El recinto tiene una extensión de 2, 000
m2, que incluye el área del museo, de
600 m2.

ASPECTO
FUNCIONAL
En su interior, el Museo recrea una larga secuencia de desarrollos culturales
ocurridos en el Complejo Arqueológico El Brujo a lo largo de más de 5000
años. Los objetos que la integran, a pesar de provenir de diferentes épocas,
son todos originarios de este lugar.

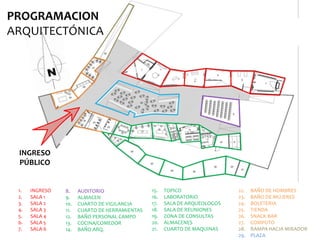

1. INGRESO
2. SALA 1
3. SALA 2
4. SALA 3
5. SALA 4
6. SALA 5
7. SALA 6
8. AUDITORIO
9. ALMACEN
10. CUARTO DE VIGILANCIA
11. CUARTO DE HERRAMIENTAS
12. BAÑO PERSONAL CAMPO
13. COCINA/COMEDOR
14. BAÑO ARQ.
15. TOPICO
16. LABORATORIO
17. SALA DE ARQUEOLOGOS
18. SALA DE REUNIONES
19. ZONA DE CONSULTAS
20. ALMACENES
21. CUARTO DE MAQUINAS
22. BAÑO DE HOMBRES
23. BAÑO DE MUJERES
24. BOLETERIA
25. TIENDA
26. SNACK BAR
27. COMPUTO
28. RAMPA HACIA MIRADOR
29. PLAZA
PROGRAMACION
ARQUITECTÓNICA
INGRESO
PÚBLICO

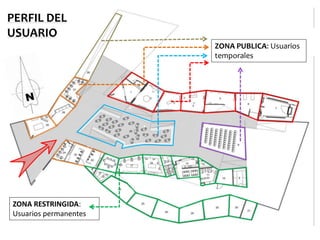

ZONA PUBLICA: Usuarios
temporales
ZONA RESTRINGIDA:
Usuarios permanentes
PERFIL DEL
USUARIO

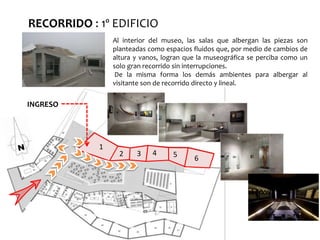

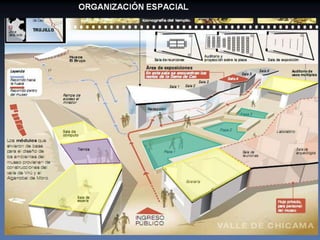

Al interior del museo, las salas que albergan las piezas son
planteadas como espacios fluidos que, por medio de cambios de
altura y vanos, logran que la museográfica se perciba como un
solo gran recorrido sin interrupciones.
De la misma forma los demás ambientes para albergar al
visitante son de recorrido directo y lineal.
RECORRIDO : 1º EDIFICIO
INGRESO
1
2 4
653

ACCESO PARA ATENCION
EN BOLETERIA
AREA
ADMINISTRATIVA

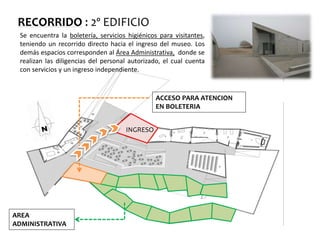

INGRESO
Se encuentra la boletería, servicios higiénicos para visitantes,
teniendo un recorrido directo hacia el ingreso del museo. Los
demás espacios corresponden al Área Administrativa, donde se
realizan las diligencias del personal autorizado, el cual cuenta
con servicios y un ingreso independiente.

1
2
3
LA PLAZA, es el espacio nexo que une
y define la interrelación de estos tres
volúmenes.
AUDITORIO, ambiente que
visualmente cierra la plaza.
Ubicado sobre el eje este-
oeste, está conformado por la
tienda con su respectivo
depósito y una sala de
cómputo para visitantes.

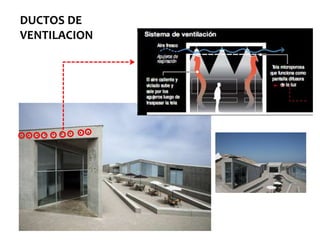

Es una construcción ecológica que ha tomado en cuenta el paso del sol y las
corrientes de aire generando una ventilación natural, a excepción del ambiente
climátizado diseñado especialmente para la Señora de Cao.
ILUMINACION NATURAL

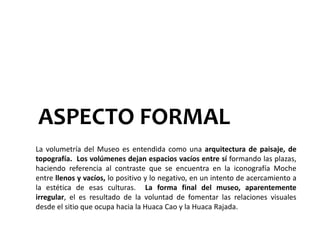

ASPECTO FORMAL
La volumetría del Museo es entendida como una arquitectura de paisaje, de
topografía. Los volúmenes dejan espacios vacíos entre sí formando las plazas,
haciendo referencia al contraste que se encuentra en la iconografía Moche
entre llenos y vacíos, lo positivo y lo negativo, en un intento de acercamiento a
la estética de esas culturas. La forma final del museo, aparentemente
irregular, el es resultado de la voluntad de fomentar las relaciones visuales
desde el sitio que ocupa hacia la Huaca Cao y la Huaca Rajada.

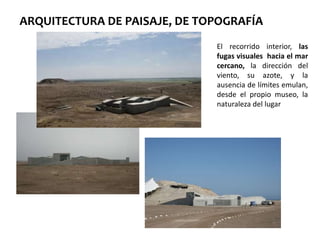

ARQUITECTURA DE PAISAJE, DE TOPOGRAFÍA
El recorrido interior, las
fugas visuales hacia el mar
cercano, la dirección del
viento, su azote, y la
ausencia de límites emulan,
desde el propio museo, la
naturaleza del lugar

Es el resultado de la intención de fomentar
relaciones visuales desde el sitio ocupado
hacia la Huaca Cao y la Huaca Rajada.
Los quiebres de la volumetría, la separación
del conjunto en distintos pabellones y el
planteamiento de las zonas exteriores
potencian dichas visuales.
LA FORMA IRREGULAR DEL MUSEO

Finalmente el juego de rampas y las inclinaciones de las cubiertas trasladan dicha fluidez
espacial a las secciones del edificio. Al mismo tiempo se establece un paralelo entre la
volumetría del museo y la topografía de la zona, caracterizada por suaves desniveles en los
que se emplazan los restos arqueológicos.
FLUIDEZ EN VÓLUMENES

MUSEO DE CAO
ESPACIOS INTERIORES

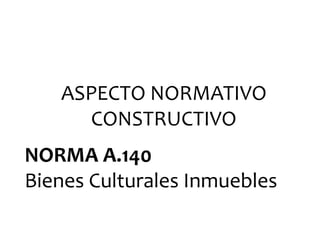

ASPECTO NORMATIVO
CONSTRUCTIVO
NORMA A.140
Bienes Culturales Inmuebles

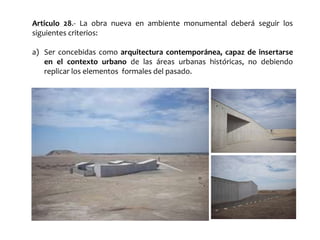

Articulo 28.- La obra nueva en ambiente monumental deberá seguir los
siguientes criterios:
a) Ser concebidas como arquitectura contemporánea, capaz de insertarse
en el contexto urbano de las áreas urbanas históricas, no debiendo
replicar los elementos formales del pasado.

Articulo 28.- La obra
nueva en ambiente
monumental deberá
seguir los siguientes
criterios:
b) En las fachadas no
se permite el
empleo de
materiales vidriados
como cerámica o
azulejos ni colores
discordantes o
llamativos cuando
estos resulten
atípicos a la zona
monumental donde
se ubique.
Hormigón “un elemento compositivo sin
distracciones”.

Articulo 29.- En las zonas arqueológicas urbanas se permite la construcción de
cercos perimétricos, museos de sitio, servicios higiénicos, guardianía,
iluminación artificial y elementos de protección para los visitantes y servicios
complementarios acordes con el plan de manejo del sitio.
PLAZA
SERVICIOS
COMPLEMENTARIOS

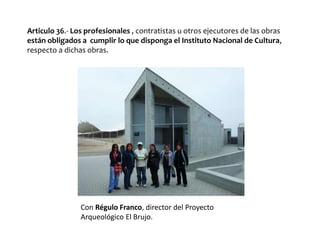

Articulo 36.- Los profesionales , contratistas u otros ejecutores de las obras
están obligados a cumplir lo que disponga el Instituto Nacional de Cultura,
respecto a dichas obras.
Con Régulo Franco, director del Proyecto
Arqueológico El Brujo.

Museo de sitio

Más contenido relacionado

La actualidad más candente

Similar a Museo de sitio

Más de Skrltsl

Último

Museo de sitio
