1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO “ SANTIAGO MARIÑO”
CARRERA: PETRÓLEO
REALIZADO POR:
NAIZULI RODRÍGUEZ
C.I: 20.510.220
PERFILES
DE POZOS

2. PERFILES DE
POZOS
Es la técnica que permite la medición, a lo largo del pozo, de las características petrofísicas de las formaciones
geológicas y de los fluidos contenidos en ellas, logrando mediante su interpretación un pronóstico sobre el potencial
hidrocarburífero. Es controlada desde la superficie, y su información ayuda en la toma de decisiones en las operaciones
de completación y reacondicionamiento.
Registro de diámetros
Registros eléctricos Registros radioactivos
Registros de porosidad
TIPOS DE PERFILES

3. REGISTROS DE DIÁMETROS
REGISTRO DE DIÁMETRO DE LA
MECHA (BIT SIZE= BS)
PROPORCIONAN INFORMACIÓN ACERCA DE LAS CONDICIONES DEL HOYO.
REGISTRO DE CALIBRACIÓN (CALIPER= CALI)
ESTA CURVA INDICA EL DIÁMETRO DE LAS MECHAS
QUE SE UTILIZARON DURANTE TODA LA
PERFORACIÓN
ES UNA HERRAMIENTA QUE
EL DIÁMETRO DEL POZO, PUEDE SER DE
MUCHA UTILIDAD PARA DIFERENCIAL LAS
LITOLOGÍAS RESIENTES DE LAS POCO
RECIENTES
SU PRINCIPAL FUNCIÓN ES DETERMINAR
EL ESTADO DEL HOYO SI ESTA O NO
DERRUMBADO.
EJEMPLO DE LA HERRAMIENTAS MAS
LAS DIFERENTES FORMACIONES Y SU
COMPORTAMIENTO

4. Registros Eléctricos
Proporcionan información acerca de las propiedades eléctricas de las rocas.
Potencial Espontaneo SP
Es un registro no
inducido.
Resistividad
es la capacidad que tienen
las rocas de oponerse al paso
de corriente eléctrica
inducida y es el inverso de la
conductividad.
el SP de los materiales del subsuelo. se
origina en las células electroquímicas
formadas por el contacto entre las arcillas,
las arenas, el lodo y como consecuencia
del efecto electrocinético de los fluidos
que se mueven a través de la zona
permeable.
Se toma en hoyo desnudo, no funciona en lodo base aceite.
Arcillas
Arenas
Es un registro
inducido.
Altas lecturas de resistividad
reflejan altos contenidos de
hidrocarburos en la formación ya
que son fluidos no conductores
Bajas lecturas indican contenido de
agua llamadas húmedas ya que el
agua es un fluido conductor.

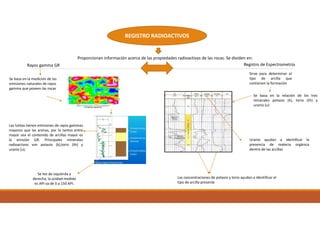

5. REGISTRO RADIOACTIVOS
Proporcionan información acerca de las propiedades radioactivas de las rocas. Se dividen en:
Rayos gamma GR
Se basa en la medición de las
emisiones naturales de rayos
gamma que poseen las rocas
Las lutitas tienen emisiones de rayos gammas
mayores que las arenas, por lo tantos entre
mayor sea el contenido de arcillas mayor es
la emisión GR. Principales minerales
radioactivos son potasio (k),torio (th) y
uranio (u).
Se lee de izquierda a
derecha, la unidad medida
es API va de 0 a 150 API.
Registro de Espectrometría
Sirve para determinar el
tipo de arcilla que
contienen la formación
Se basa en la relación de los tres
minerales potasio (k), torio (th) y
uranio (u)
Las concentraciones de potasio y torio ayudan a identificar el
tipo de arcilla presente
Uranio ayudan a identificar la
presencia de materia orgánica
dentro de las arcillas

6. Registros de
porosidad
Proporciona información acerca de la porosidad del yacimiento. Son los mejores perfiles para detectar y delimitar yacimientos de gas.
Registro de neutrónicos (CNL)
Registro de densidad (FDC)
Registros sónicos (BHC)
Se basa en la medición de
concentración hidrogeno, lo que indica
la presencia de agua o petróleo en las
rocas.
Se lee de derecha a izquierda la
unidad medida es % de 15 -45 %
Se basa en la medición de la densidad
de la formación. Por medio de
atenuación de rayos gamma entre
fuente y receptor, los cuales colisionan
con los átomos presentes en las rocas
Si el registro de densidad es bajo indica
alta porosidad y si es alto indica baja
porosidad, por que las rocas están mas
compactas o consolidadas
Se lee de izquierda a derecha la
unidad medida es gr/cm3, rango
de valores 1,96 a 2,96
Utiliza el mismo principio del método
sísmico, mide la velocidad del sonido
de las ondas penetradas por el pozo.
Determina la porosidad de las rocas
penetradas por el pozo, a partir del tiempo
de transito de las ondas. Mientras mayor es
el tiempo de transito, menor es la
velocidad, por lo tanto mayor porosidad
tiene la roca.
