El registro de gamma ray mide la radiación gamma natural para caracterizar la roca en un pozo, usándose comúnmente para la evaluación de formaciones de petróleo y gas. Diferentes tipos de roca emiten diferentes cantidades y espectros de radiación gamma, con lutitas emitiendo más que areniscas. El equipo incluye un contador y un cartucho electrónico que suministra voltaje al contador para formar y amplificar las pulsaciones transmitidas a la superficie como un registro continuo.

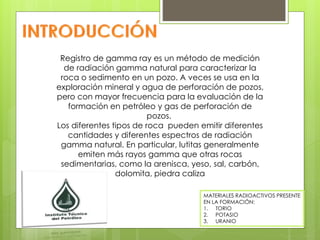

2. Registro de gamma ray es un método de medición
de radiación gamma natural para caracterizar la
roca o sedimento en un pozo. A veces se usa en la
exploración mineral y agua de perforación de pozos,
pero con mayor frecuencia para la evaluación de la
formación en petróleo y gas de perforación de
pozos.
Los diferentes tipos de roca pueden emitir diferentes
cantidades y diferentes espectros de radiación
gamma natural. En particular, lutitas generalmente
emiten más rayos gamma que otras rocas
sedimentarias, como la arenisca, yeso, sal, carbón,
dolomita, piedra caliza
MATERIALES RADIOACTIVOS PRESENTE
EN LA FORMACIÓN:
1. TORIO
2. POTASIO
3. URANIO

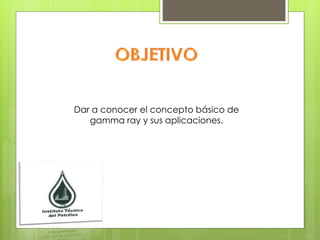

3. Dar a conocer el concepto básico de
gamma ray y sus aplicaciones.

4.  Detectar capas permeables
 Evaluar minerales radioactivos
 Determinar arcillosidad de las capas
 Correlación pozo a pozo
 Determinaciones de profundidad

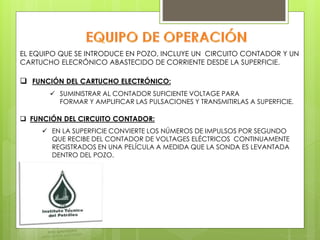

5. EL EQUIPO QUE SE INTRODUCE EN POZO, INCLUYE UN CIRCUITO CONTADOR Y UN
CARTUCHO ELECRÓNICO ABASTECIDO DE CORRIENTE DESDE LA SUPERFICIE.
 FUNCIÓN DEL CARTUCHO ELECTRÓNICO:
 FUNCIÓN DEL CIRCUITO CONTADOR:
 SUMINISTRAR AL CONTADOR SUFICIENTE VOLTAGE PARA
FORMAR Y AMPLIFICAR LAS PULSACIONES Y TRANSMITIRLAS A SUPERFICIE.
 EN LA SUPERFICIE CONVIERTE LOS NÚMEROS DE IMPULSOS POR SEGUNDO
QUE RECIBE DEL CONTADOR DE VOLTAGES ELÉCTRICOS CONTINUAMENTE
REGISTRADOS EN UNA PELÍCULA A MEDIDA QUE LA SONDA ES LEVANTADA
DENTRO DEL POZO.

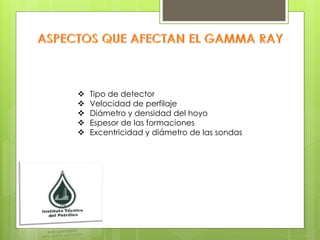

6.  Tipo de detector
 Velocidad de perfilaje
 Diámetro y densidad del hoyo
 Espesor de las formaciones
 Excentricidad y diámetro de las sondas

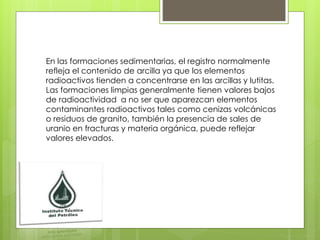

7. En las formaciones sedimentarias, el registro normalmente
refleja el contenido de arcilla ya que los elementos
radioactivos tienden a concentrarse en las arcillas y lutitas.
Las formaciones limpias generalmente tienen valores bajos
de radioactividad a no ser que aparezcan elementos
contaminantes radioactivos tales como cenizas volcánicas
o residuos de granito, también la presencia de sales de
uranio en fracturas y materia orgánica, puede reflejar
valores elevados.

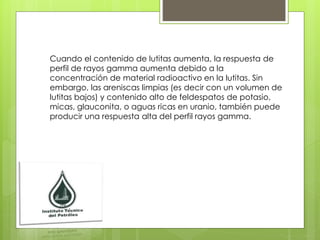

8. Cuando el contenido de lutitas aumenta, la respuesta de
perfil de rayos gamma aumenta debido a la
concentración de material radioactivo en la lutitas. Sin
embargo, las areniscas limpias (es decir con un volumen de
lutitas bajos) y contenido alto de feldespatos de potasio,
micas, glauconita, o aguas ricas en uranio, también puede
producir una respuesta alta del perfil rayos gamma.

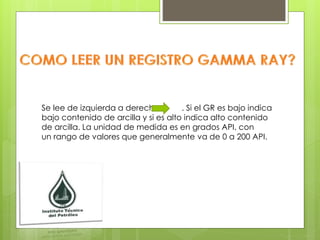

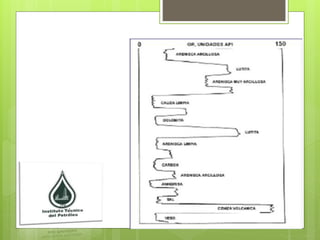

9. Se lee de izquierda a derecha . Si el GR es bajo indica
bajo contenido de arcilla y si es alto indica alto contenido
de arcilla. La unidad de medida es en grados API, con
un rango de valores que generalmente va de 0 a 200 API.

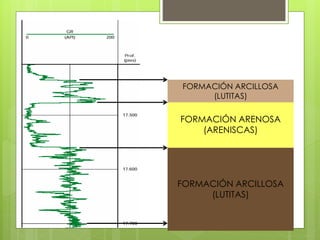

10. FORMACIÓN ARCILLOSA
(LUTITAS)
FORMACIÓN ARENOSA
(ARENISCAS)
FORMACIÓN ARCILLOSA
(LUTITAS)

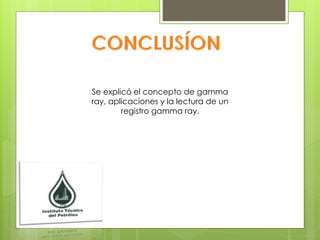

12. Se explicó el concepto de gamma
ray, aplicaciones y la lectura de un
registro gamma ray.
